Насосный агрегат с электроприводом — это устройство, которое преобразует электрическую энергию в механическую работу по перемещению рабочей среды. Эффективность и надёжность системы зависят от качества отдельных узлов и точного согласования характеристик насоса, двигателя и трубопроводной сети. Основной принцип работы базируется на законе подобия: изменение скорости вращения позволяет регулировать подачу и напор без гидравлических потерь.

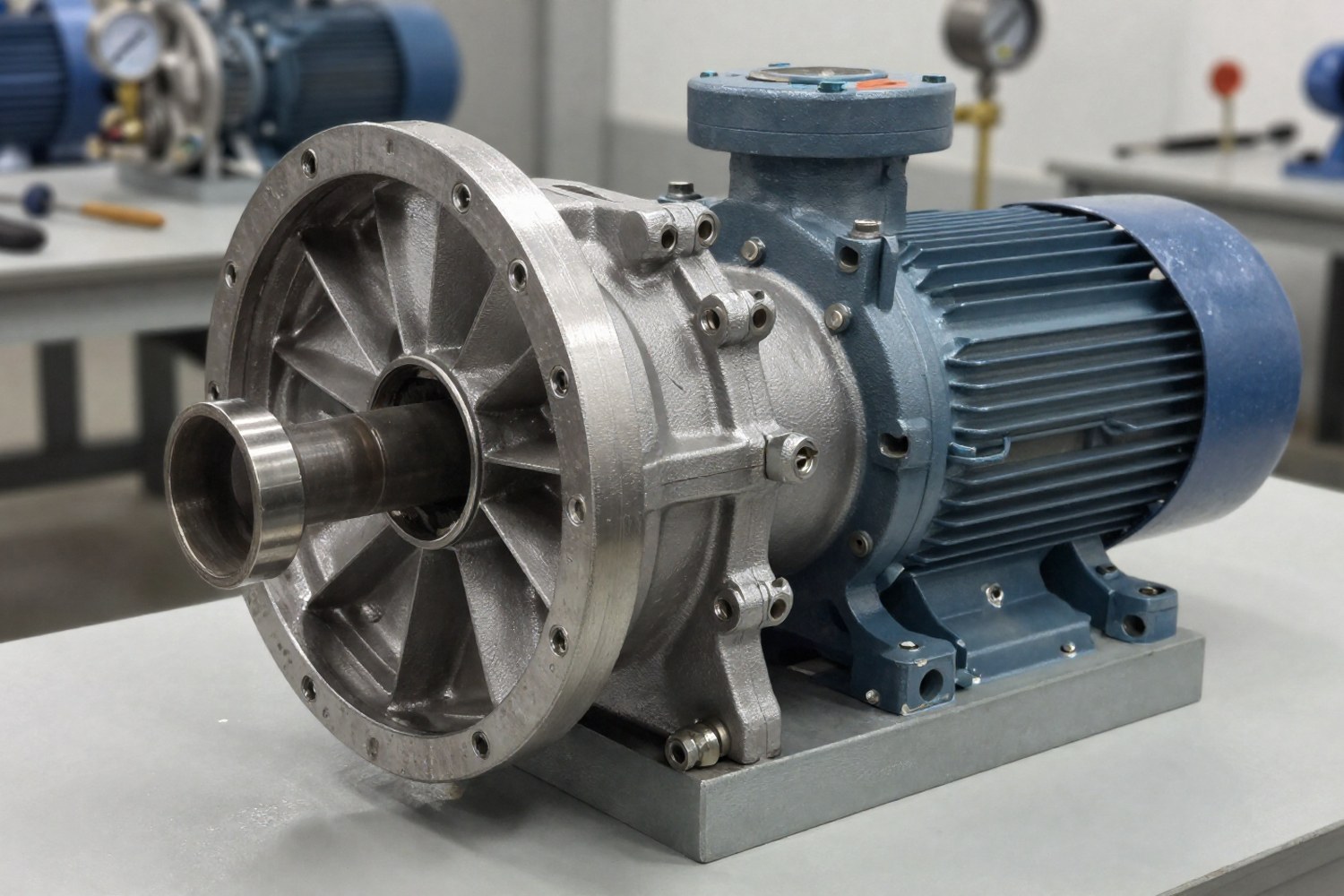

Конструкция насосного агрегата
Насосный агрегат — это модульная система, сборка которой позволяет адаптировать оборудование под конкретные задачи. Основные компоненты:
Насосная часть
Рабочий орган, создающий поток. Включает рабочее колесо, корпус (спираль), вал, подшипниковые узлы и уплотнения. Тип насоса (центробежный, объёмный) определяет область применения.
Электропривод
Источник механической энергии. Чаще всего используют асинхронные двигатели переменного тока, надёжные и простые в обслуживании. Синхронные двигатели применяют на высоких мощностях и в задачах с точным регулированием.
Соединительная муфта
Передает крутящий момент от вала двигателя к валу насоса. Бывает жёсткой, упругой (гасит вибрации) или зубчатой (компенсирует осевые смещения). Выбор муфты важен для компенсации перекосов валов.
Рама и основание
Несущая конструкция, обеспечивающая жёсткость и виброизоляцию. Часто оснащается резиновыми опорами, чтобы снизить передачу вибраций на фундамент и трубопроводы.
Компоновка агрегатов бывает трёх типов. Горизонтальная — насос и двигатель расположены на одной горизонтальной оси. Вертикальная — применяется, например, для скважинных насосов: двигатель находится над поверхностью, а насос погружён. Моноблочная — общий вал без муфты. Моноблок требует точного соосного монтажа: без муфты перекосы валов не компенсируются, и при кривой сборке подшипники выходят из строя быстро.
Типы насосов и электродвигателей
Тип насоса выбирают по свойствам перекачиваемой среды: вязкость, наличие абразивов, температура. Электродвигатель подбирают под требуемую мощность и условия эксплуатации.
| Тип насоса | Принцип действия | Область применения | КПД |
|---|---|---|---|
| Центробежный | Передача кинетической энергии от рабочего колеса | Вода, химически нейтральные среды, большие расходы | Высокий (до 90%) |
| Вихревой | Многократное перекачивание жидкости в кольцевой камере | Небольшие расходы, высокий напор, газожидкостные смеси | Средний (до 60%) |
| Винтовой | Эксцентрическое вращение ротора в статоре | Вязкие среды, шлам, среды с твёрдыми включениями | Средний (до 75%) |
| Шестерённый | Зацепление шестерён | Масла, битум, топливо, высокие давления | Высокий (до 90%) |
| Поршневой | Изменение объёма рабочей камеры | Очень высокие давления, точная дозировка | Высокий (до 95%) |
Классы энергоэффективности электродвигателей
По стандарту IEC 60034-30 электродвигатели разделены на классы энергоэффективности (IE). Двигатели высокого класса дают меньшие потери на нагрев и более высокий общий КПД системы. При прямом пуске асинхронный двигатель создаёт бросок тока в 5–7 раз больше номинала, поэтому применяют устройства плавного пуска (Soft Start) или частотные преобразователи (ЧРП) для защиты сети и механики.
| Класс (IE) | Название | Характеристика |
|---|---|---|
| IE1 | Standard Efficiency | Базовый уровень, устаревает, запрещён к производству в ЕС для ряда мощностей |
| IE2 | High Efficiency | Повышенный КПД, ещё встречается в старых установках |
| IE3 | Premium Efficiency | Стандарт для новых установок в Европе и РФ |
| IE4 | Super Premium | Высокая эффективность, часто требует постоянных магнитов или сложных схем |
| IE5 | Ultra Premium | Максимальная эффективность, специализированные двигатели (например, с внешним ротором) |
Уплотнения и системы защиты
Надёжность агрегата сильно зависит от герметичности вала и наличия систем защиты. Утечки рабочей среды или попадание воздуха снижают КПД и провоцируют коррозию.
Торцевые уплотнения (ТУ)
Современный стандарт. Герметичность обеспечивается прижатием торцов колец, неподвижного и подвижного. Требуют смазки и охлаждения торцов. Бывают однократными и двойными (с промежуточной камерой).
Сальниковые уплотнения
Простой, но устаревающий тип. Набивка в сальнике прижимается к валу. Допускает незначительную утечку, несколько капель в минуту, для охлаждения и смазки. Требует регулярной подтяжки и замены набивки.
Режимы работы и регулирования
Режим работы насосного агрегата меняется вместе с параметрами сети, расходом и напором. Для адаптации к изменяющимся потребностям применяют разные методы регулирования.
Основные методы регулирования подачи
| Метод | Принцип действия | Энергоэффективность | Стоимость внедрения |
|---|---|---|---|
| Дроссельное | Искусственное увеличение сопротивления трубопровода задвижкой | Низкая (потери энергии на нагрев среды) | Низкая |
| Частотное (ЧРП) | Изменение частоты вращения двигателя | Высокая (соответствует закону куба: P ~ n³) | Средняя/Высокая |
| Байпасирование | Перепуск части среды с напора на всасывание | Низкая (энергия тратится на циркуляцию) | Средняя |
| Изменение геометрии | Подрезка рабочего колеса или установка направляющего аппарата | Высокая (физическое изменение характеристики) | Высокая (требует остановки и ремонта) |
| Каскадный | Включение/отключение параллельных насосов | Средняя (работает в оптимальной точке, но дискретно) | Средняя |
Частотно-регулируемый привод — самый эффективный метод для систем с переменной нагрузкой. По закону подобия мощность насоса пропорциональна кубу оборотов. Снижение оборотов на 20% даёт экономию электроэнергии примерно на 50%. Выгода от ЧРП особенно заметна при длительной работе на частичных нагрузках.
Расчёт характеристик и кавитация
Проектирование насосной установки требует точных гидравлических расчётов, чтобы система работала в допустимых режимах.
Расчёт мощности
Полезная гидравлическая мощность (Nп) рассчитывается так:
Где: - \rho, плотность среды, кг/м³; - g, ускорение свободного падения, 9,81 м/с²; - Q, объёмный расход, м³/с; - H, напор, м. Потребляемая мощность на валу двигателя (N) с учётом КПД насоса (ηн) и КПД передачи (ηп):
Примечание по единицам измерения: В инженерной практике расход часто указывают в м³/ч. Для подстановки в формулу его нужно перевести в м³/с, разделив на 3600. Если использовать м³/ч без перевода, ошибка составит 3600 раз. Альтернативная формула для м³/ч: N_п = \frac{\rho \cdot g \cdot Q_{м³/ч} \cdot H}{3600 \cdot 1000}.
Напорная характеристика системы
Сопротивление трубопроводной системы описывается уравнением:
Где H_{ст}, статический напор (геометрическая высота), а S, коэффициент сопротивления системы (включает трение и местные потери). Этот коэффициент зависит от длины трубопровода, диаметра, шероховатости и количества местных сопротивлений: отводов, задвижек, тройников.
Кавитация и NPSH
Кавитация — это образование и схлопывание пузырьков пара в среде при падении давления ниже давления насыщенных паров. Результат: эрозия рабочего колеса, вибрация и шум.
Чтобы избежать кавитации, доступный кавитационный запас (NPSH available, NPSHa) должен превышать требуемый (NPSH required, NPSHr), указанный в паспорте насоса:
Где: - p_{вс}, абсолютное давление на всасывании (или в резервуаре, если всасывание свободное); - p_{н.п.}, давление насыщенных паров среды при рабочей температуре; - H_{вс}, геометрическая высота всасывания. Правило знаков: если насос выше уровня среды (свободное всасывание), H_{вс} берётся со знаком «−», это потеря высоты. Если насос ниже уровня (подпор), H_{вс} берётся со знаком «+»; - h_{пот}, потери давления на всасывающем трубопроводе.
Совместная работа насоса и сети
Рабочая точка насосного агрегата определяется как пересечение напорной характеристики насоса (H-Q) и характеристики трубопроводной системы. Точка должна попасть в зону максимального КПД насоса, обычно 80–100% от максимальной подачи.
Работа вне оптимальной зоны, особенно при малых расходах, ведёт к последствиям: перенаправление потока внутри рабочего колеса, повышение радиальных нагрузок на вал, риск кавитации и перегрев среды в корпусе насоса.
[График совместной работы насоса и сети: пересечение кривой насоса (H-Q) и кривой системы (Hс-Q). Рабочая точка выделена. Зона максимального КПД обозначена]
Техническое обслуживание и монтаж
Долговечность насосного агрегата зависит от качества монтажа и регулярного обслуживания.
- Выравнивание валов: Важный этап. Ошибка более 0,05 мм на 100 мм длины вала быстро выводит из строя подшипники и уплотнения.
- Виброизоляция: Гибкие вставки (виброкомпенсаторы) в трубопроводах и виброопоры на раме препятствуют передаче вибраций на конструкции здания.
- Смазка: Контроль уровня и качества смазки в подшипниках двигателя и насоса. Интервалы замены зависят от режима работы: непрерывного или периодического.
- Контроль параметров: Мониторинг тока двигателя, температуры подшипников, уровня вибрации и давления на всасывании и нагнетании.
Типичные ошибки подбора
При проектировании часто допускают ошибки, которые снижают ресурс оборудования:
- Работа в зоне малых расходов (менее 50% от Qmax) вызывает радиальные нагрузки.
- Превышение максимального напора, указанного в паспорте насоса, может привести к разрыву корпуса или перегрузке двигателя.
- Игнорирование влияния вязкости среды: для вязких сред (масла, сиропы) КПД насоса снижается, а требуемый напор растёт. Выбор нужно корректировать.
Пусконаладочные работы (ПНР)
Перед вводом в эксплуатацию проверьте чек-лист:
- Проверить направление вращения двигателя (включить на 1–2 секунды).
- Убедиться в герметичности соединений и уплотнений.
- Прогреть насос (для горячих сред) перед запуском, чтобы избежать термических деформаций.
- Проверить работу систем защиты: на сухой ход и перегрузку.
Подбор насосного агрегата с учётом гидравлических и электрических параметров снижает эксплуатационные расходы и обеспечивает стабильную работу системы.
