Перекачка химически агрессивных жидкостей — задача, где отказ оборудования ведет к экологическим инцидентам и простоям. В отличие от водопроводных систем, здесь ключевым фактором долговечности становится не гидравлика, а химическая совместимость материалов с перекачиваемой средой. Инженерный выбор сводится к балансу между коррозионной стойкостью, механической прочностью и стоимостью жизненного цикла.
Классификация насосов по принципу действия
Выбор типа насоса диктуется физико-химическими свойствами среды: вязкостью, наличием твердых частиц, требуемым напором и допустимыми пульсациями потока. В промышленной практике применяются три основные группы.

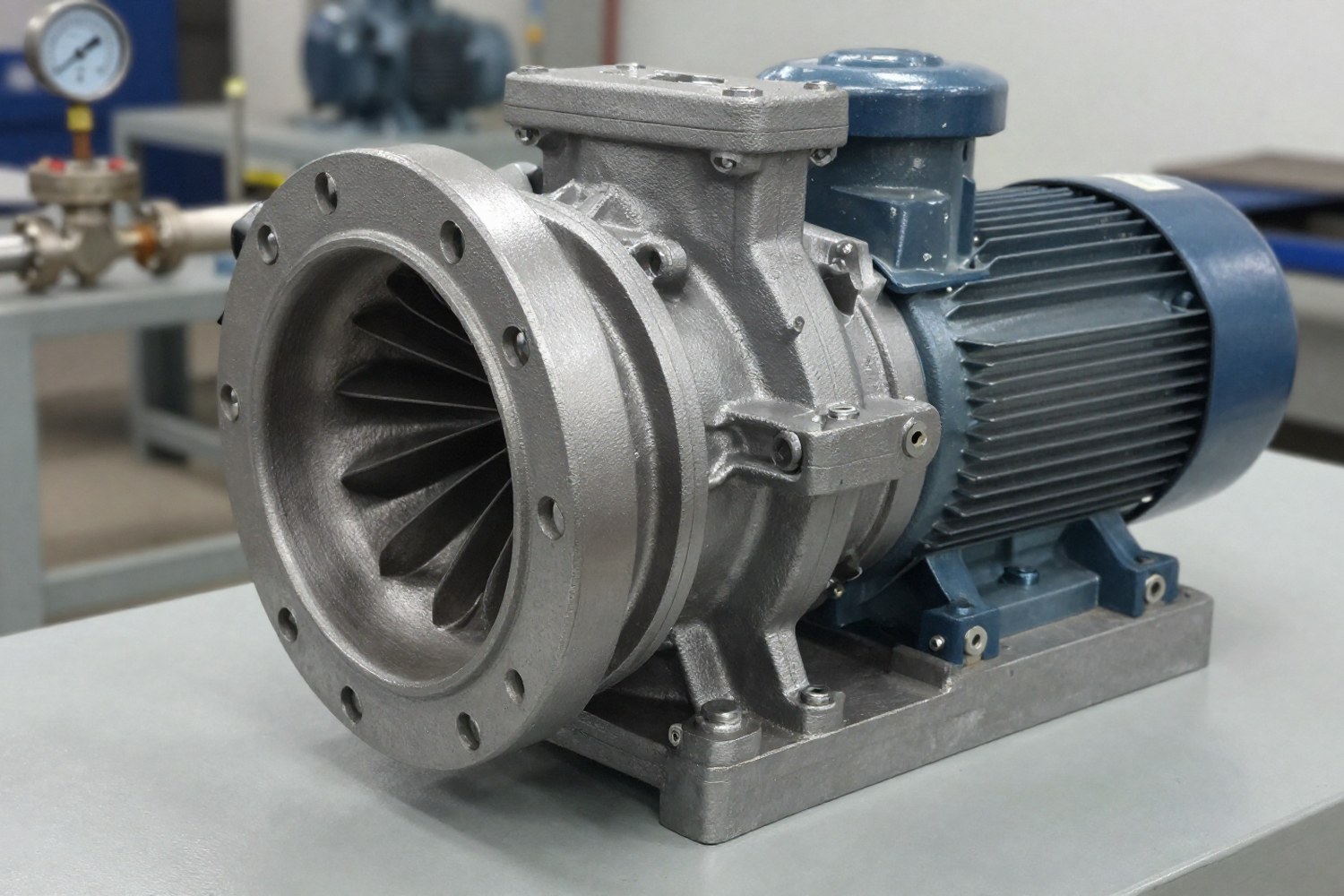

Центробежные насосы
Наиболее распространенное решение для перекачки жидкостей с низкой и средней вязкостью. Энергия передается жидкости через вращающееся рабочее колесо, создавая центробежную силу. Для агрессивных сред критически важно отсутствие контакта вала с перекачиваемой жидкостью, что достигается использованием магнитных муфт или экранированных двигателей.
Преимущества
- Высокая производительность при компактных габаритах.
- Плавный, непрерывный поток без пульсаций.
- Простота конструкции и обслуживания (при магнитной муфте).
- Широкий диапазон материалов исполнения.
Ограничения
- Снижение КПД при росте вязкости среды.
- Чувствительность к кавитации при высоком вакууме на всасывании.
- Неэффективны при малых расходах и высоких давлениях.
- Требуют защиты от абразивного износа (твердые частицы).
Объемные насосы
Создают поток за счет периодического изменения объема рабочей камеры. Идеальны для вязких сред, суспензий и задач, требующих точного дозирования или высокого давления нагнетания при малом расходе.
- Мембранные (диафрагменные) насосы: Жидкость перемещается за счет деформации гибкой мембраны. Механизм насоса (поршни, шатуны) отделен от среды мембраной. Обеспечивают самовсасывание и могут работать «на сухую».
- Винтовые насосы: Используют спиральный ротор. Обеспечивают плавную подачу без пульсаций, устойчивы к вязким средам и суспензиям с твердыми частицами.
- Перистальтические насосы: Жидкость движется по гибкой трубке, которую сдавливают ролики. Полная герметичность, так как жидкость контактирует только с внутренней поверхностью трубки.
Специализированные насосы
Применяются для экстремальных условий: взрывоопасных зон (ATEX/Ex), высокотоксичных сред или перекачки концентрированных кислот.
- Эжекторные насосы: Не имеют движущихся частей, контактирующих с жидкостью. Используют энергию струи рабочей среды (пара или воды) для создания разрежения.
- Насосы с герметичным экранированным двигателем: Ротор и двигатель составляют единый узел, погруженный в перекачиваемую жидкость. Статор защищен тонкой гильзой. Обеспечивают нулевые утечки через торцевое уплотнение.
| Тип насоса | Диапазон расхода (м³/ч) | Макс. давление (бар) | Макс. вязкость (сПз)* | Пульсация потока |
|---|---|---|---|---|
| Центробежный (магнитный) | 0,5 – 300 | 25 | до 200 | Отсутствует |
| Мембранный пневматический | 0,2 – 60 | 16 | до 15 000 | Высокая (циклическая) |
| Винтовой | 0,5 – 300 | 48 | до 1 000 000 | Низкая |
| Перистальтический | 0,001 – 80 | 16 | до 30 000 | Средняя |
* сПз (сантипуаз) = мПа·с. Единица измерения динамической вязкости.
Материалы проточной части: стали и сплавы
Коррозионная стойкость стали определяется содержанием легирующих элементов: хрома (Cr) для пассивации, никеля (Ni) для стабильности структуры и молибдена (Mo) для сопротивления питтингу, особенно в хлоридсодержащих средах. Маркировка материалов регламентируется стандартами ГОСТ (РФ/СНГ), AISI/ASTM (США) и EN (Европа) и ISO (международные).
Нержавеющие стали
| Марка стали | Химический состав (основные) | Область применения | Ограничения | Стоимость |
|---|---|---|---|---|
| AISI 304 (08Х18Н10) | 18% Cr, 8-10% Ni | Органические кислоты, щелочи низкой концентрации, пищевая среда | Не устойчив к хлоридам, серной кислоте | Эконом |
| AISI 316/316L (10Х17Н13М2) | 16-18% Cr, 10-14% Ni, 2-3% Mo | Большинство кислот, хлорсодержащие среды, морская вода | Концентрированная серная кислота, горячие щелочи | Средний |
| AISI 904L (10Х20Н25М4БЛ) | 20% Cr, 25% Ni, 4-5% Mo, Cu | Серная кислота высокой концентрации, фосфорная кислота | Высокая стоимость, сложность обработки | Премиум |
| Дуплексные стали (2205) | 22-25% Cr, 4-7% Ni, 3-4% Mo | Высокие давления, хлориды, морская вода, сероводород | Чувствительность к высоким температурам (>300°C) | Выше среднего |
Специальные сплавы
Для экстремальных условий (высокие температуры, концентрированные кислоты, галогены) применяются никелевые сплавы и титан. Соответствуют стандартам ASTM B574/B462 (для никелевых сплавов) и ASTM B338/B348 (для титана).
- Hastelloy C-276: Сплав Ni-Mo-Cr. Исключительная стойкость к горячей серной и соляной кислотам, хлоридам. Используется в сероочистных установках и реакторах.
- Inconel 625: Сплав Ni-Cr-Mo-Nb. Устойчив к окислительным средам, азотной кислоте, морской воде. Высокая прочность при повышенных температурах.
- Титан Grade 2/7: Отличная стойкость к хлоридам и окислительным кислотам (азотная, хромовая). Не применяется в восстановительных кислотах (соляная, серная) и щелочах.
- Monel 400: Сплав Ni-Cu. Специфическое применение, фтористоводородная кислота (HF) и горячие щелочи.
Полимерные материалы и композиты
Полимеры обеспечивают абсолютную химическую инертность к широкому спектру реагентов, уступая металлам лишь в механической прочности и термостойкости. Они широко используются в литьевых насосах и для футеровки металлических корпусов. Стандарты: ISO 1043 (маркировка пластиков), ГОСТ Р ИСО 1043.
| Материал | Температурный диапазон (°C) | Устойчивость | Механические свойства | Давление* |
|---|---|---|---|---|
| Полипропилен (PP) | 0°C до +80°C | Кислоты, щелочи, соли. Не устойчив к окислителям и галогенам. | Низкая ударная вязкость при отрицательных температурах. | До 6-10 бар (зависит от конструкции) |
| PVDF (ПВДФ) | -30°C до +140°C | Сильные кислоты, галогены, окислители, ароматические углеводороды. | Высокая механическая прочность, УФ-стойкость, гибкость. | До 10-16 бар (литой/футерованный) |
| PTFE (ПТФЭ) | -200°C до +260°C | Практически все химические соединения, подавляющее большинство кислот и растворителей. | Низкий коэффициент трения, склонность к ползучести (деформации под нагрузкой). | До 6-10 бар (часто используется как футеровка) |
| PFA (ПФА) | -200°C до +260°C | Аналогично PTFE, но с возможностью литья под давлением. | Выше прочность, чем у PTFE, прозрачность для визуального контроля. | До 10-16 бар (литой) |
| ETFE (ЭТФЭ) | -100°C до +150°C | Концентрированные кислоты и щелочи, радиационная стойкость. | Высокая устойчивость к истиранию и абразивному износу. | До 10-16 бар (часто как покрытие) |
* Рабочее давление для полимерных насосов сильно зависит от конструкции (литой корпус vs футеровка металла) и толщины стенок. Всегда уточняйте данные у производителя.
Типы уплотнений и герметизация
В насосах для агрессивных сред утечка недопустима. Традиционные сальниковые уплотнения практически не применяются из-за риска протечек и необходимости подвода охлаждающей жидкости. Используются бесконтактные или полностью изолированные решения.
Магнитная муфта
Привод вала осуществляется через магнитный зазор. Статорная оболочка (из металла или полимера) разделяет перекачиваемую среду и двигатель.
Плюсы: Нулевые утечки, отсутствие трения вала.
Минусы: Потери КПД из-за скин-эффекта, риск разрушения муфты при сухом ходе или заклинивании.
Экранированный двигатель
Ротор и статор двигателя закрыты тонкими гильзами, по которым циркулирует перекачиваемая жидкость.
Плюсы: Полная герметичность, компактность.
Минусы: Сложный ремонт, чувствительность к загрязнению среды, низкий КПД.
Мембранный привод
Гидравлический или механический привод перемещает мембрану, которая вытесняет жидкость.
Плюсы: Полное отсутствие контакта механизма с химией, самовсасывание.
Минусы: Пульсации потока, ограниченная производительность, износ мембраны.
Краткий итог: Для токсичных и летучих сред приоритет — магнитные муфты или экранированные двигатели. Для суспензий и вязких сред — мембранные или винтовые насосы. Для концентрированных кислот при высоких температурах — Hastelloy или PTFE/PFA футеровка.
Критерии выбора и гидравлические параметры
Подбор насоса для агрессивной среды требует комплексного анализа. Инженер должен учитывать не только химическую стойкость, но и влияние среды на гидравлические характеристики.
Химическая совместимость
Основной документ — карты химической стойкости (например, стандарт NORSOK M-506 или данные производителей материалов). Оценивается скорость коррозии (мм/год). Допустимой считается скорость менее 0,1 мм/год для критических узлов. Важно учитывать не только тип кислоты, но и наличие примесей (хлориды, фториды), которые могут разрушить пассивный слой стали.
Температура и давление
Повышенная температура ускоряет коррозию и снижает механическую прочность материалов. Для пластиков предел прочности падает уже при 60-80°C. Давление влияет на выбор толщины стенок корпуса и типа уплотнений. Для полимерных насосов рабочее давление обычно ограничено 6-10 бар.
Вязкость и наличие абразивов
При вязкости выше 200 сПз КПД центробежных насосов резко падает. В таких случаях переходят на объемные насосы. Наличие твердых частиц (>0,1%) требует выбора материалов с высокой абразивной стойкостью (карбид вольфрама, керамика, дуплексные стали) и увеличения зазоров в рабочих колесах. Важно различать химическую коррозию и эрозию (механический износ), которые часто действуют совместно (эрозия-коррозия).
Типичные ошибки при выборе
- Использование AISI 316 в хлоридсодержащих средах без учета концентрации и температуры (риск питтинговой коррозии).
- Игнорирование кавитации: агрессивные среды часто имеют высокое давление паров, что требует запаса NPSH.
- Применение пластиков для сред с высоким давлением без учета их ползучести.
