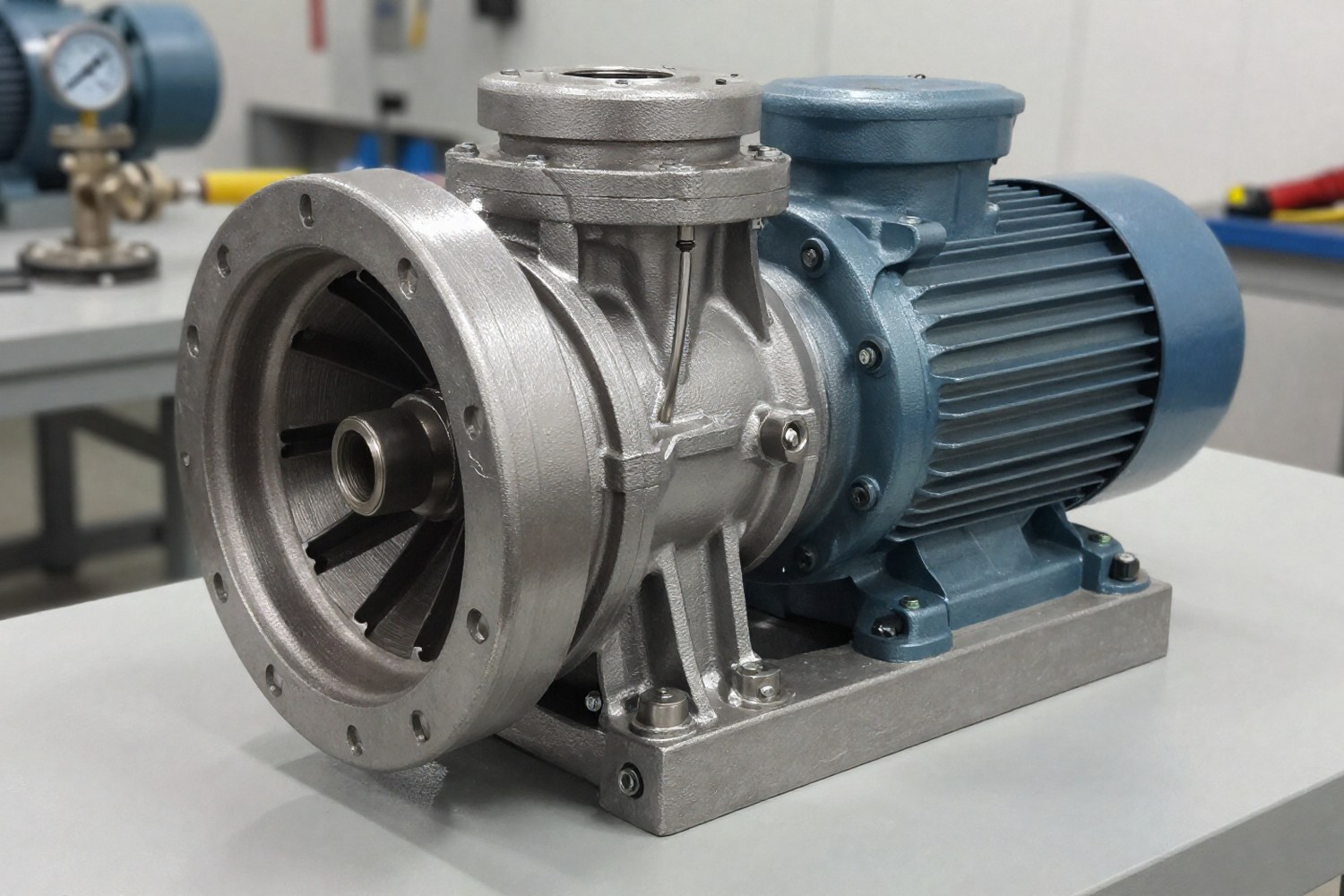

Проектирование насосных узлов в опасных производственных зонах (ОПЗ) базируется на двух ключевых факторах: вероятности присутствия взрывоопасной смеси и механическом воздействии окружающей среды (пыль, влага, агрессивные вещества). Инженерный подход к выбору оборудования исключает универсальные решения, требуя строгой привязки маркировки насоса к конкретным параметрам зоны и перекачиваемой среды. Основным регулятором в РФ является ТР ТС 012/2011, гармонизированный с международной серией стандартов IEC 60079.
Классификация опасных сред и зон
Первым этапом выбора насоса является определение типа и категории опасной зоны. В российской и международной практике (ГОСТ 31610, IEC 60079) зоны делятся на газовые (G) и пылевые (D). Вероятность присутствия взрывоопасной среды определяет категорию оборудования.
| Тип среды | Зона (Вероятность) | Категория (IEC) | Категория (ТР ТС 012) | Типичное применение |
|---|---|---|---|---|
| Газовая (G) | Зона 0 (Постоянное присутствие) | 1G | 1Ex | Внутреннее пространство резервуаров, зоны над уровнем жидкости |
| Газовая (G) | Зона 1 (Вероятное присутствие при штатной работе) | 2G | 2Ex | Насосные станции нефтебаз, зоны вокруг фланцевых соединений |
| Газовая (G) | Зона 2 (Редкое/кратковременное присутствие) | 3G | 3Ex | Открытые площадки, зоны с принудительной вентиляцией |
| Пылевая (D) | Зона 20 (Постоянное присутствие) | 1D | 1Ex | Бункера, смесители, зоны внутри технологического оборудования |
| Пылевая (D) | Зона 21 (Вероятное присутствие) | 2D | 2Ex | Рядом с загрузочными узлами, зоны разгрузки пылей |
| Пылевая (D) | Зона 22 (Редкое присутствие) | 3D | 3Ex | Периферийные зоны производственных цехов |
Важно различать зону (пространственное понятие) и категорию (класс оборудования). Насос, установленный в зоне 1 (2G), должен иметь сертификат соответствия категории 2G. Использование оборудования категории 3G в зоне 1 запрещено.
Виды взрывозащиты насосного оборудования
Маркировка Ex на насосе указывает на применяемый метод защиты. Для насосных агрегатов, включающих электродвигатель, клеммные коробки и датчики, применяются различные виды защиты в зависимости от зоны и типа среды.
Ex d — Взрывонепроницаемая оболочка
Наиболее распространенный вид для двигателей в зонах 1 и 2. Корпус двигателя и клеммной коробки рассчитан на выдерживание внутреннего взрыва без деформации и предотвращения передачи пламени во внешнюю среду через стыковые поверхности (flamepath).
- Применяется для: Электродвигателей, частотных преобразователей, клеммных коробок.
- Особенности: Требует прецизионной обработки стыковых поверхностей, контроля зазоров.
Ex e — Повышенная надежность
Используется для защиты от искрения в клеммных соединениях и обмотках. Обеспечивает повышенную механическую прочность и защиту от проникновения пыли и влаги.
- Применяется для: Клеммных коробок, статоров двигателей (в комбинации с Ex d).
- Особенности: Часто используется в паре с Ex d для разделения зон высокого и низкого риска внутри одного узла.
Ex i — Искробезопасность
Ограничение энергии электрической цепи до уровня, недостаточного для воспламенения среды. Применима только для слаботочных цепей.
- Применяется для: Датчиков температуры, давления, вибрации, установленных на насосе.
- Особенности: Не применяется для силовых цепей двигателя.
Ex p — Под избыточным давлением
Защита за счет поддержания внутри корпуса давления газа-защитника (азот, воздух) выше атмосферного, что препятствует проникновению внешней среды.
- Применяется для: Сложных электронных блоков управления, шкафов автоматики.
- Особенности: Требует системы контроля давления и подачи газа.
Ex m — Инкапсуляция
Защита за счет помещения токоведущих частей в компаунд-массу, предотвращающую контакт с окружающей средой.
- Применяется для: Клеммных коробок маломощных двигателей, элементов автоматики.
- Особенности: Проста в обслуживании, но ограничена по мощности и сложности конструкции.
Степени защиты оболочек (IP) и запыленность
В условиях высокой запыленности класс защиты по IP (ГОСТ 14254) является критическим параметром. Пыль не только вызывает износ, но и нарушает теплоотвод, что ведет к перегреву двигателя.
| Код IP | Защита от пыли | Влияние на эксплуатацию насоса |
|---|---|---|
| IP54 | Защита от пыли (допустимо проникновение, не влияющее на работу) | Недостаточно для промышленных пыльных сред. Риск выхода из строя подшипников. |
| IP55 / IP65 | Полная защита от пыли (IP6x) / Защита от струй воды | Стандартное исполнение для насосов в запыленных помещениях. Требует качественных сальниковых уплотнений. |
| IP66 / IP67 | Полная защита от пыли / Защита при кратковременном погружении | Требуется для промывочных контуров, зон с высокой влажностью и пылью, мойки оборудования. |
Для насосов с двигателем типа Ex d важно, чтобы вентиляционные каналы (если они есть) были защищены от попадания пыли, либо использовалась система закрытого охлаждения (IC01), где тепло отводится через внешнюю поверхность корпуса, не контактирующую с агрессивной средой. Накопление слоя пыли на ребрах охлаждения снижает теплоотвод, что может привести к превышению температурного класса T-rating.
Температурные классы (T-rating)
Любая горячая поверхность насоса (корпус двигателя, подшипники, перекачиваемая среда) не должна превышать температуру воспламенения окружающей взрывоопасной среды. Это регламентируется температурными классами T1–T6.
| Температурный класс | Макс. температура поверхности (°C) | Примеры сред с температурой воспламенения |
|---|---|---|
| T1 | 450 | Угольная пыль, некоторые виды органических паров |
| T2 | 300 | Бензин, ацетон, сероуглерод |
| T3 | 200 | Бензол, этиловый спирт, некоторые виды пыли |
| T4 | 135 | Нефть, газ, пропан, бутан, метан (наиболее частый класс для нефтегаза) |
| T5 | 100 | Диэтиловый эфир, некоторые виды химической пыли |
| T6 | 85 | Диметиловый эфир, сероводород |
Где T_surface — расчетная температура поверхности насоса, T_ambient — температура окружающей среды, \Delta T — приросты температуры от различных источников. При выборе насоса необходимо учитывать, что максимальная температура перекачиваемой среды также влияет на нагрев корпуса. Если перекачивается жидкость с температурой 80°C, то насос с классом T4 (135°C) может быть непригоден, так как корпус будет нагреваться выше допустимого предела.
Конструктивные решения и материалы
Взрывобезопасность касается не только электрической части, но и механической. Искры могут возникать при трении металлических деталей, попадании инородных предметов или коррозионном разрушении.
Материалы корпусов и рабочих колес
В запыленных средах часто присутствует комбинация абразивных частиц и агрессивных химикатов. Обычная нержавеющая сталь может не справляться с эрозионной коррозией.
Чугун (GG25, GG40)
Базовое решение для нейтральных сред. Низкая стойкость к коррозии, требует внешних защитных покрытий. Не рекомендуется для сред с агрессивной пылью.
Нержавеющая сталь (AISI 304, 316L)
Стандарт для химической промышленности. Хорошая коррозионная стойкость. Для абразивных сред требует твердых покрытий (карбид вольфрама) или использования дуплекса.
Дуплексная сталь (2205)
Высокая прочность и стойкость к питтинговой коррозии. Оптимальна для морских сред и сред с высоким содержанием хлоридов и абразивной пыли.
Титан
Высокая стойкость к хлоридам и окислителям. Используется в морской воде и агрессивных химических средах.
Полимеры (PVDF, PTFE, PP)
Используются для химических насосов. Полностью инертны к большинству кислот и щелочей. Механическая прочность ниже, чем у металлов.
Уплотнения и смазка подшипников
В условиях запыленности критически важна защита подшипниковых узлов. Проникновение пыли в смазку ведет к быстрому износу. Стандарт API 682 определяет конфигурации уплотнений для таких условий.
- Тип уплотнений: Предпочтительны торцевые механические уплотнения (Мех. Упл.) с двойной кромкой или барьерной жидкостью. Сальниковые узлы требуют регулярной подтяжки и подачи промывочной воды (Plan 53/54 по API 682).
- Смазка: Используются синтетические смазки с высокой адгезией и стойкостью к вымыванию. Часто применяется система смазки с принудительной подачей и фильтрацией.
- Защита от пыли: Применение лабиринтных уплотнений перед основным сальником. Установка защитных чехлов на вал.
Требования к монтажу и эксплуатации
Даже правильно подобранный насос может стать источником опасности при нарушении правил монтажа. Основные требования регламентированы ТР ТС 012/2011 и ПУЭ.
- Заземление и уравнивание потенциалов: Корпус насоса и электродвигателя должны иметь надежное соединение с заземляющим контуром. В зонах с взрывоопасной средой обязательно применение уравнивания потенциалов для исключения разности потенциалов между оборудованием и трубопроводами. Сопротивление заземления зависит от системы (TN-S, TT, IT) и обычно нормируется значениями до 4 Ом, но для конкретных зон могут требоваться более строгие параметры.
- Кабельные вводы: Использование только сертифицированных взрывозащищенных кабельных вводов (Ex d, Ex e), соответствующих диаметру кабеля и степени защиты IP. Герметизация ввода предотвращает распространение взрыва по кабелю.
- Контроль температуры: Встроенные датчики температуры подшипников (PT100) должны быть подключены к системе АСУ ТП. Установка пороговых значений срабатывания должна учитывать класс T-rating.
- Техническое обслуживание: Регулярная очистка внешних поверхностей от отложений пыли. Внимание: Очистка должна проводиться только при остановленном и остывшем оборудовании, чтобы исключить риск возникновения искр от статического электричества или механического контакта инструмента с корпусом. Пыль на корпусе двигателя работает как теплоизолятор, повышая температуру поверхности и снижая класс T-rating.
Краткие рекомендации по выбору
- Зона 1/21: Исполнение Ex d или Ex e для двигателя, IP65/IP66 для защиты от пыли.
- Зона 2/22: Допустимо исполнение Ex nI или Ex e, IP54/IP55 может быть достаточно при отсутствии агрессивной пыли.
- Материал: Для абразивных сред выбирать дуплекс или покрытия, для химических — полимеры или AISI 316L.
- Температура: Проверять, чтобы сумма температуры среды и прироста от насоса не превышала T-rating.
