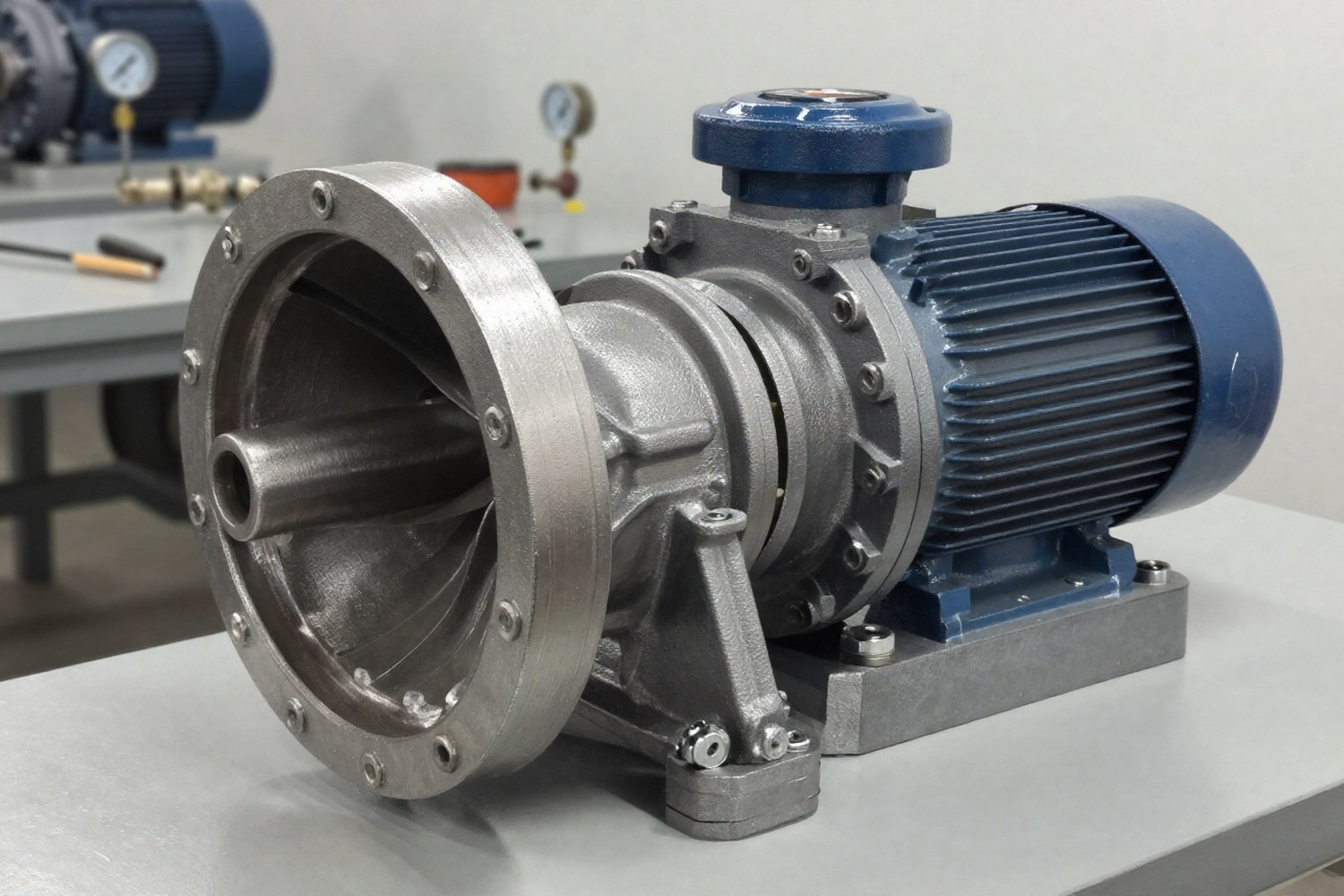

Насосы с магнитным приводом (их также называют бессальниковыми насосами или насосами с магнитной муфтой), это класс центробежного оборудования, в котором прямая механическая связь между электродвигателем и рабочим колесом заменена бесконтактной магнитной передачей. Такое решение полностью изолирует технологическую среду от окружающей среды и убирает необходимость в сальниковых или торцевых уплотнениях, которые в традиционном насосостроении являются главным источником утечек.
Физика процесса и конструкция
Принцип работы основан на магнитной индукции. Вращающееся магнитное поле внешнего ротора, соединенного с валом двигателя, заставляет вращаться внутренний ротор, установленный на валу рабочего колеса. Между ними расположена герметичная перегородка, изолирующий стакан (экран) из немагнитного материала.
Основные узлы магнитного насоса:
- Внешний ротор (ведущий): Набор постоянных магнитов на оболочке. Вращается вместе с валом двигателя в «сухой» зоне.
- Изолирующий стакан (экран): Немагнитная оболочка, разделяющая «сухую» зону (привод) и «мокрую» зону (гидравлика). Принимает на себя давление среды и служит барьером для утечек.
- Внутренний ротор (ведомый): Магниты на корпусе рабочего колеса. Поворачиваются под действием поля внешнего ротора с небольшим отставанием (проскальзыванием).
- Подшипники скольжения: Опоры вала рабочего колеса. Работают в перекачиваемой среде, обеспечивая центровку. Обычно изготавливаются из карбида кремния (SiC) или графита.
- Рабочее колесо: Передает кинетическую энергию жидкости, создавая напор.
Ключевая особенность конструкции — зазор между внешним и внутренним роторами, разделенный толщиной экрана. Типичный зазор составляет 2–5 мм: он нужен для компенсации тепловых расширений и вибраций, но одновременно является зоной максимального магнитного сопротивления, что влияет на передаваемый момент.
Типы магнитных муфт и материалы
Выбор материалов и геометрии муфты определяет температурные пределы, передаваемый момент и эффективность насоса.
Магнитные материалы: NdFeB против SmCo
Роторы собираются из постоянных магнитов. Материал выбирают по рабочей температуре среды и риску размагничивания.
| Параметр | Неодим-железо-бор (NdFeB) | Самарий-кобальт (SmCo) |
|---|---|---|
| Макс. рабочая температура | До 150–180 °C | До 300–350 °C |
| Коэрцитивная сила | Высокая, но падает с ростом T | Очень высокая, стабильна при T |
| Риск размагничивания | Высокий при перегреве экрана | Низкий |
| Стоимость | Относительно низкая | Высокая (редкоземельные металлы) |
| Совместимость с экраном | Требует тщательного контроля T экрана | Может вызывать коррозию некоторых сталей при высоких T |
NdFeB, стандарт для большинства химических применений при температурах до 120–150 °C. При превышении порога происходит необратимое размагничивание. SmCo используют в термических процессах, но требуется более точный расчет зазоров из-за меньшей магнитной индукции при тех же габаритах.
Изоляционный стакан (экран)
Экран работает под давлением перекачиваемой среды. Основные материалы:
- Нержавеющая сталь (316L, 316Ti): Стандарт для коррозионных сред. Требует минимальной толщины (0.5–1.5 мм) для снижения потерь.
- Сплавы на основе никеля (Hastelloy C-276, C-22): Для агрессивных кислот (соляная, серная). Высокая стоимость и электропроводность.
- Керамика (Al₂O₃, ZrO₂): Используется в специфических случаях. Не проводит вихревые токи, но хрупка и сложна в изготовлении больших диаметров.
Конструктивные схемы муфт
Цилиндрическая (радиальная)
Магниты расположены по окружности. Обеспечивает высокий крутящий момент при компактных габаритах по длине. Характерна для насосов высокой мощности и требует точной центровки роторов.
Дисковая (аксиальная)
Магниты расположены на торцевых поверхностях. Момент меньше при тех же размерах, но лучше самоцентрирующая способность и меньший радиальный износ подшипников. Часто применяется в малых насосах.
Потери на вихревые токи и КПД
Главный недостаток магнитного привода, снижение общего КПД. Вращающееся магнитное поле наводит вихревые токи (токи Фуко) в стенках изоляционного стакана. Эти токи нагревают экран и уходят в энергию.
Мощность потерь на вихревые токи приблизительно описывается зависимостью (упрощенная модель):
Где B, индукция, f, частота вращения, d, толщина экрана, ρ, удельное сопротивление материала.
Из этого следуют практические выводы:
- Тепловыделение: Нагретый экран передает тепло в перекачиваемую жидкость. Требуется организовать циркуляцию через зазор для охлаждения подшипников. При остановке потока тепло не отводится.
- Снижение КПД: Потери в муфте составляют 5–15% от мощности двигателя. Двигатель выбирают с запасом мощности.
- Толщина экрана: Чем тоньше экран, тем выше КПД, но ниже прочность. Инженерный компромисс между безопасностью (давление) и эффективностью.
Ограничения и режимы работы
Внимание: работа «на сухую» (Dry Running)
Насосы с магнитным приводом категорически не допускают работы без жидкости в рабочей зоне. Жидкость выполняет две функции: создает напор и охлаждает подшипники скольжения и экран. При потере потока температура подшипников растет быстро, что приводит к их разрушению за считанные минуты, заклинивание вала и разрыв магнитов.
Влияние среды
- Вязкость: Высокая вязкость увеличивает гидравлические потери и нагрузку на подшипники. Для густых сред требуются подшипники с увеличенным зазором или специальные смазочные свойства среды.
- Абразивные частицы: Твердые включения ускоряют износ подшипников скольжения (SiC/графит). На всасывании рекомендуется ставить фильтры. Конструкция с открытым колесом менее чувствительна к абразиву, чем закрытое.
- Кавитация: Магнитные насосы чувствительны к кавитации. Вибрация от схлопывания пузырьков может привести к расслоению магнитов от обоймы или разрушению экрана.
- Тип подшипников: Графитовые подшипники требуют проводящей среды для отвода статического электричества, а SiC, нет. Выбор зависит от удельного сопротивления перекачиваемой жидкости.
Сравнение с механическими уплотнениями
Выбор между магнитным приводом и насосом с торцевым механическим уплотнением (ТУ) строится на балансе капитальных затрат (CAPEX) и эксплуатационных расходов (OPEX).
| Критерий | Магнитный привод | Механическое уплотнение (ТУ) |
|---|---|---|
| Герметичность | Абсолютная (Zero Leakage) | Допускает микро-утечки (пар/капли) |
| Износ | Износ подшипников скольжения | Износ торцов уплотнения |
| Обслуживание | Редкое (замена подшипников при отказе) | Регулярная замена уплотнений |
| КПД | Ниже (потери в экране) | Выше (прямая передача) |
| Стоимость владения (TCO) | Выше CAPEX, ниже OPEX | Ниже CAPEX, выше OPEX |
| Риск пожара/взрыва | Минимальный (нет искрения, нет утечек) | Выше (утечки легковоспламеняющихся сред) |
Для токсичных, дорогих или взрывоопасных сред магнитные насосы экономически оправданы даже при более высокой начальной цене, за счет исключения затрат на утилизацию утечек и замену уплотнений.
Критерии выбора насоса
При техническом обосновании насоса с магнитным приводом проверяют следующие параметры:
- Запас крутящего момента (Slip Margin): Максимальный момент муфты должен превышать рабочий момент насоса на 20–30%. Это предотвращает проскальзывание муфты при пусках или изменении вязкости среды. Важно не путать с моментом двигателя.
- Температурный режим: Проверяют температуру на выходе из зазора между роторами. Если расчетная температура выше 80–100 °C, требуется активное охлаждение (рубашка вокруг экрана) или переход на магниты SmCo.
- NPSH (НПВС): Магнитные насосы часто предъявляют более высокие требования к кавитационному запасу из-за конструкции рабочего колеса. Доступный НПВС в системе должен превышать требуемый с запасом.
- Материалы сопряжения: Пару «подшипник-обойма» подбирают по химической совместимости и абразивности (например, SiC-SiC для чистых сред, графит-сталь для смазывающих сред).
- Системы защиты: Обязательны датчики температуры подшипников и экрана, а также контроль уровня или потока для автоматического отключения привода при работе «на сухую».
Рекомендация: При выборе насоса запрашивайте у производителя кривую зависимости крутящего момента от температуры и угла проскальзывания. Это позволит точно оценить устойчивость работы в пиковых режимах.
Техническое обслуживание и диагностика
Несмотря на отсутствие изнашиваемых уплотнений, магнитные насосы требуют мониторинга состояния подшипников скольжения и магнитной системы.
- Вибрационный контроль: Повышенная вибрация может указывать на износ подшипников, дисбаланс рабочего колеса или начало расслоения магнитов.
- Ток двигателя: Рост потребляемого тока говорит о повышении вязкости среды, засорении рабочего колеса или заклинивании подшипников.
- Температурный мониторинг: Датчики на подшипниках и экране критически важны. Резкий рост температуры, признак остановки потока или перегрева экрана.
- Ресурс подшипников: При правильной эксплуатации и чистоте среды ресурс подшипников скольжения может достигать 10–20 лет. Абразивные частицы или работа «на сухую» резко сокращают этот срок.
Электромагнитная совместимость (ЭМС)
Магнитные поля насосов с высокой индукцией могут влиять на соседнее оборудование. Рекомендуется:
- Экранировать силовые кабели электродвигателя.
- Соблюдать минимальные расстояния до чувствительной электроники (датчиков, контроллеров).
- Использовать ферромагнитные экраны для защиты прилегающих зон, если этого требуют нормы ЭМС.
