Непрерывный мониторинг состояния опорно-поворотного устройства (ОПУ) — это постоянный или регулярный автоматизированный сбор данных о состоянии поворотного узла во время эксплуатации машины. Такой подход не заменяет осмотры, проверку люфта и плановое обслуживание, но дополняет их: помогает раньше увидеть устойчивые отклонения, подтвердить развитие дефекта и подготовить ремонт до внезапной остановки оборудования.
- Главная задача мониторинга ОПУ: выявить отклонения от нормального состояния узла в реальных режимах работы.
- Наиболее информативны не одиночные показания, а тренды: рост вибрации, температуры, люфта, момента вращения, частиц износа в смазке.
- Настройка системы начинается с обследования машины и сбора базовой линии в исправном состоянии.
Что такое непрерывный мониторинг ОПУ
ОПУ воспринимает осевые, радиальные и опрокидывающие нагрузки, обеспечивает поворот надстройки и часто работает в тяжелых условиях: на кранах, карьерных экскаваторах, перегружателях, ветроустановках и другой технике. В отличие от быстроходных подшипников, поворотный подшипник вращается медленно, с паузами, реверсами и переменной нагрузкой. Поэтому классическая вибродиагностика по устойчивому спектру здесь работает ограниченно и требует привязки к режиму машины.
Мониторинг состояния опорно-поворотного устройства строится вокруг нескольких групп данных: механические колебания, температура, нагрузка, деформация, положение поворотной части, момент вращения, состояние смазки и люфт. По отдельности эти параметры редко дают окончательный диагноз, но вместе помогают оценить состояние узла и выбрать дальнейшую диагностику ОПУ.
Чем мониторинг отличается от периодической диагностики
Непрерывный мониторинг собирает данные в работе и показывает, как меняется состояние узла между плановыми осмотрами. Маршрутная вибродиагностика, ручная проверка люфта, контроль затяжки крепежа и визуальная инспекция фиксируют состояние в конкретный момент. Поэтому онлайн-система удобна для раннего обнаружения тренда, а периодическая диагностика ОПУ остается способом подтверждения тревожных признаков.
Если система фиксирует тревожный тренд, его обычно подтверждают осмотром, анализом смазки, проверкой крепежа, измерением опрокидывающего зазора или дополнительной инструментальной диагностикой.
Какие дефекты выявляет мониторинг
Типовые повреждения ОПУ развиваются постепенно. Сначала меняется характер контакта в дорожках качения или состояние смазки, затем растут локальные нагрузки, температура, вибрация и люфт. Система должна обнаружить не единичный выброс, а повторяемый признак, связанный с конкретным режимом работы.
| Дефект или нарушение | Возможные признаки в данных | Что проверяют дополнительно |
|---|---|---|
| Износ или выкрашивание дорожек качения | Рост вибрации в отдельных положениях поворота, увеличение люфта, частицы металла в смазке | Измерение опрокидывающего зазора, осмотр смазки, эндоскопия при доступе |
| Повреждение тел качения | Ударные компоненты сигнала, акустические импульсы, неравномерность момента вращения | Анализ огибающей, проверка повторяемости признака по углу поворота |
| Разрушение или деформация сепаратора | Нестабильный шум, скачки момента, локальные перегревы, изменение характера вибрации | Контроль движения, осмотр при остановке, анализ смазки |
| Ослабление крепежа | Рост низкочастотных колебаний, изменение деформаций основания, локальные перемещения | Контроль момента затяжки, осмотр болтов, проверка посадочных поверхностей |
| Деградация или загрязнение смазки | Рост температуры, увеличение момента вращения, частицы износа, нестабильная вибрация | Отбор пробы смазки, проверка регламента смазывания и уплотнений |
| Перекос или перегрузка | Аномальные деформации, рост нагрузки в одной зоне, повторяемые пики при определенном положении | Проверка геометрии, режима работы, состояния опорной конструкции |
| Износ или повреждение зубчатого венца | Неравномерность момента поворота, шум, локальные ударные признаки, рост нагрузки на привод | Осмотр зубьев, проверка зацепления, контроль смазки и состояния привода |
Контролируемые параметры
| Параметр | Диагностическая ценность | Что важно учитывать |
|---|---|---|
| Вибрация и ударные импульсы | Поиск локальных дефектов дорожек, тел качения, крепежа и изменения жесткости узла | Низкая скорость и переменная нагрузка усложняют интерпретацию |
| Температура | Признак ухудшения смазки, повышенного трения, перекоса или перегрузки | Нагрев часто запаздывает относительно механического дефекта |
| Нагрузка и деформация | Оценка распределения усилий по основанию и корпусным элементам | Нужны калибровка и температурная компенсация |
| Смазка и частицы износа | Контроль продуктов износа, воды и деградации смазочного материала | Результат зависит от места отбора и режима смазывания |
| Люфт и опрокидывающий зазор | Показатель износа и изменения контакта между кольцами ОПУ | Требуется повторяемая схема нагружения |
| Скорость, положение и момент | Привязка сигналов к рабочему циклу и углу поворота | Без этих данных сложно отделить дефект от штатного режима |
Архитектура системы мониторинга
Типовая система включает датчики на ОПУ и прилегающей конструкции, локальный модуль сбора данных, питание, канал связи, программную обработку сигналов, архив, тревоги и интерфейс для службы эксплуатации. В промышленной системе важно не только измерить параметр, но и сохранить контекст: режим работы, нагрузку, положение поворотной части, температуру окружающей среды и действия оператора.
Упрощенный поток данных выглядит так: датчики → сбор сигналов → фильтрация → привязка к режиму и углу поворота → сравнение с базовой линией → тревога → подтверждающая проверка → заявка в систему ТОиР. Локальная обработка удобна для быстрых тревог и работы при нестабильной связи. Централизованное хранение подходит для анализа трендов, сравнения однотипных машин и планирования ремонта.
Выбор и размещение датчиков
Датчики выбирают не только по точности, но и по условиям эксплуатации. Для кранов, экскаваторов и перегружателей важны пыль, влажность, ударные нагрузки, электромагнитные помехи, температурный диапазон, доступность питания и защита кабельных трасс. На вращающихся частях отдельно оценивают передачу данных и питание: кабель через токосъемник, автономный модуль, беспроводной канал или комбинированное решение.
| Тип датчика | Что измеряет | Плюсы | Ограничения |
|---|---|---|---|
| Акселерометр | Вибрацию, ударные компоненты | Подходит для трендов и поиска аномалий | Сложная интерпретация при низкой скорости и переменной нагрузке |
| Датчик температуры | Нагрев корпуса, зоны смазки или опорных элементов | Простая установка, понятный тренд | Запаздывает относительно механического дефекта |
| Тензодатчик | Деформацию и косвенно нагрузку | Помогает выявлять перегрузку, перекос, неравномерное распределение усилий | Требует калибровки и температурной компенсации |
| Датчик акустической эмиссии | Высокочастотные импульсы от микроповреждений | Чувствителен к ранним локальным событиям | Требует фильтрации помех и квалифицированной настройки |
| Датчик частиц в смазке | Количество и размер продуктов износа | Связан с фактическим износом контактных поверхностей | Зависит от циркуляции смазки и места отбора |
| Датчик перемещения | Люфт, относительное смещение элементов | Полезен для контроля опрокидывающего зазора | Нужна жесткая база измерения и защита от загрязнения |

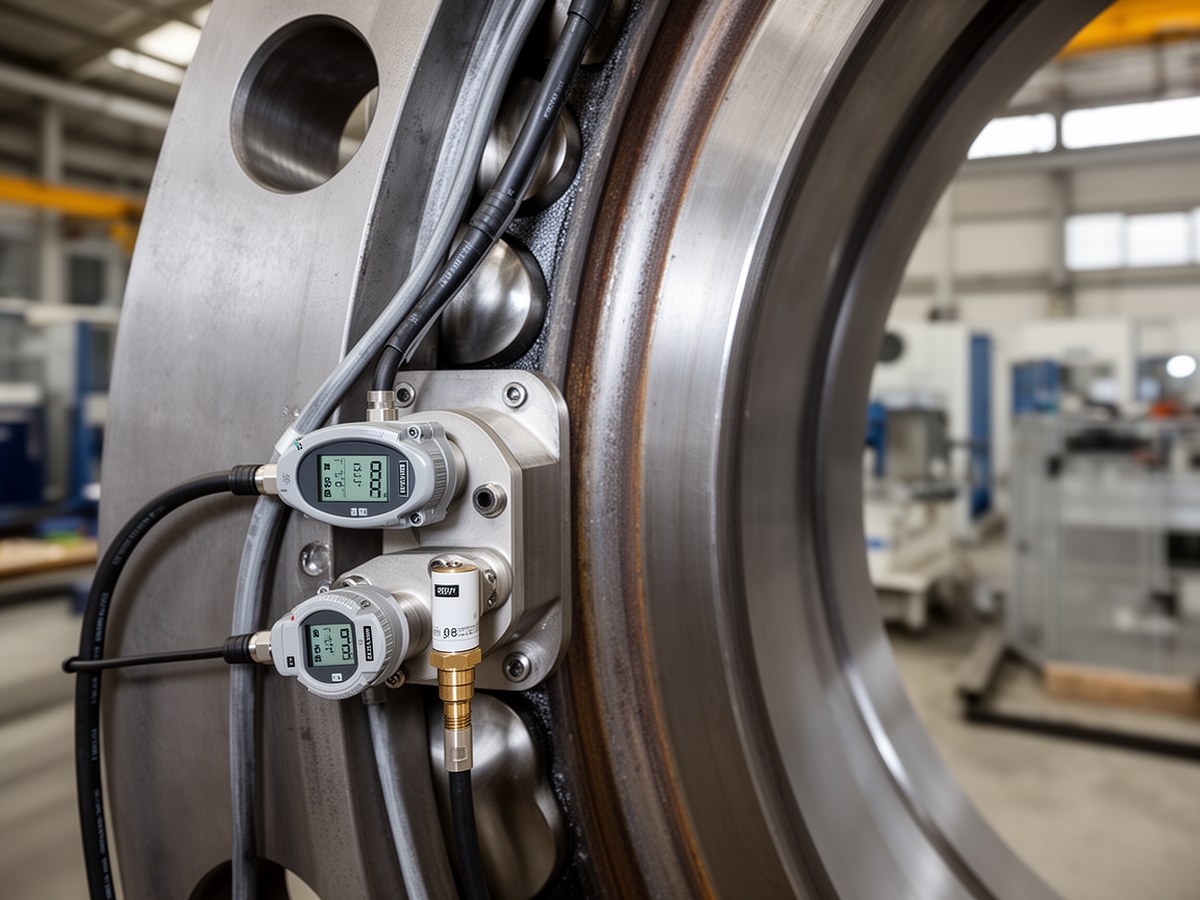

Датчики на поворотном узле
Иллюстрация уместна рядом с разделом о выборе точек измерения и защите датчиков в тяжелых условиях.
Методы анализа данных
Диагностика ОПУ строится на сочетании методов. Трендовый анализ показывает медленное ухудшение состояния. Спектральный анализ и анализ огибающей помогают искать периодические признаки дефектов качения, если известна геометрия подшипника и есть достаточно чистый сигнал. Акустическая эмиссия полезна для регистрации коротких импульсных событий, но чувствительна к внешним источникам шума.
Модели машинного обучения могут помогать в классификации режимов, поиске аномалий и ранжировании тревог. Их применяют как вспомогательный инструмент: без истории данных, корректной разметки событий и инженерной проверки модель легко принимает редкий штатный режим за дефект.
Для ОПУ особенно важна привязка сигналов к углу поворота, скорости, нагрузке и положению стрелы или рабочего органа. Если пик вибрации повторяется в одной зоне поворота при сопоставимой нагрузке, это сильнее указывает на локальную проблему, чем одиночный выброс без режимного контекста.
| Метод | Где полезен | Ограничение |
|---|---|---|
| Трендовый анализ | Температура, вибрация, люфт, момент, частицы износа | Нужна стабильная базовая линия и учет режимов работы |
| Спектральный анализ | Поиск повторяющихся частотных признаков | При медленном вращении признаки могут быть слабыми и нестационарными |
| Анализ огибающей | Выявление ударных дефектов на фоне общего сигнала | Требует корректной фильтрации и привязки к скорости |
| Акустическая эмиссия | Ранние локальные события, трещинообразование, ударные контакты | Высокая чувствительность к внешним источникам шума |
| Анализ смазки | Износ, загрязнение, попадание воды, деградация смазки | Результат зависит от места отбора и режима смазывания |
| Машинное обучение | Классификация режимов, поиск аномалий, ранжирование тревог | Не заменяет инженерную диагностику и требует обучающей выборки |
Пороги тревог и базовая линия
Порог тревоги нельзя назначать только по универсальному числу из паспорта датчика. Для ОПУ важны режим, нагрузка, сезонность, положение поворотной части и история конкретной машины. Сначала собирают базовую линию на исправном узле, затем задают предупредительные и аварийные уровни.
T = μ + k · σ
где T обозначает базовый порог тревоги, μ обозначает среднее значение параметра на стабильном участке, σ обозначает стандартное отклонение, k обозначает коэффициент чувствительности. Чем выше k, тем меньше ложных тревог, но тем позже система реагирует на слабые изменения.
v = (X₂ - X₁) / (t₂ - t₁)
где v обозначает скорость изменения параметра, X₁ и X₂ обозначают значения показателя в разные моменты времени. Такой расчет помогает отличить медленный естественный дрейф от ускоренного развития дефекта.
Для подшипников качения при наличии геометрии ОПУ можно рассчитывать ориентировочные диагностические частоты. Например, частоту прохождения дефекта наружного кольца оценивают через число тел качения, диаметр тела качения, диаметр окружности центров, угол контакта и частоту вращения.
f_outer = (n / 2) · (1 - d / D · cos β) · f_rot
где n обозначает число тел качения, d обозначает диаметр тела качения, D обозначает диаметр окружности центров тел качения, β обозначает угол контакта, f_rot обозначает частоту вращения. Для разных конструкций ОПУ, схем контакта и типов тел качения применяются разные расчетные частоты, поэтому формулу используют только при известной геометрии и сверяют с реальным режимом работы.
Люфт и опрокидывающий зазор
Проверка люфта ОПУ остается одним из основных способов оценки технического состояния узла. Рост опрокидывающего зазора может указывать на износ дорожек качения, пластическую деформацию контактных поверхностей, ослабление крепежа или нарушение посадки. В непрерывной системе этот параметр можно контролировать датчиками перемещения, но на практике его часто подтверждают ручным измерением при заданном положении стрелы, надстройки или рабочего оборудования.
Важно разделять рабочие упругие деформации конструкции и фактический износ ОПУ. Поэтому измерение люфта выполняют при повторяемой схеме нагружения, фиксируют положение поворотной части и сравнивают данные с предыдущими замерами. Предельные значения зависят от типа ОПУ, машины, производителя и нормативной документации; универсальный предел без привязки к конкретному изделию задавать некорректно.
Этапы внедрения
| Этап | Что делают | Результат |
|---|---|---|
| Обследование | Изучают конструкцию ОПУ, режимы работы, историю ремонтов, доступные точки монтажа | Понимание диагностической задачи и ограничений |
| Диагностическая гипотеза | Определяют наиболее вероятные дефекты и параметры, которые их отражают | Обоснованный состав измерений |
| Выбор датчиков | Подбирают типы датчиков, защиту, питание, каналы связи и частоту опроса | Техническая конфигурация системы |
| Размещение и монтаж | Устанавливают датчики, прокладывают кабели, защищают соединения, проверяют сигнал | Проверенный измерительный контур |
| Базовая линия | Собирают данные на исправном оборудовании в разных режимах | Нормальные диапазоны для конкретной машины |
| Настройка тревог | Задают фиксированные, трендовые и режимные пороги | Система начинает отделять штатные режимы от аномалий |
| Опытная эксплуатация | Проверяют ложные срабатывания, корректируют фильтры и регламенты | Рабочая процедура мониторинга и реакции персонала |
Ограничения метода
Непрерывный мониторинг ОПУ не дает универсального способа точно определить остаточный ресурс. На результат влияют качество монтажа датчиков, калибровка, шум от базовой машины, погода, режим работы, состояние смазки и полнота данных. На низких скоростях дефектные частоты могут проявляться неустойчиво, а часть событий видна только при определенном положении поворотной части или нагрузке.
Ложная тревога не всегда означает ошибку системы: иногда она указывает на режим, который не был учтен при настройке. Поэтому первые месяцы эксплуатации обычно используют для уточнения базовой линии, фильтров и правил реакции.
Связь с обслуживанием по состоянию
Ценность мониторинга проявляется тогда, когда данные встроены в обслуживание по фактическому состоянию. Тревога должна приводить к понятному действию: проверке смазки, осмотру крепежа, повторному измерению люфта, ограничению режима работы, заказу запасных частей или планированию остановки. Без такого регламента система превращается в архив графиков, а не в инструмент управления надежностью.
Обычно тревоги получают механик участка, специалист по диагностике, служба надежности или диспетчер ТОиР. Предупредительный уровень требует проверки тренда и подтверждающего осмотра в заданный срок. Аварийный уровень может приводить к ограничению нагрузки, запрету отдельных режимов, внеочередной проверке люфта, выводу машины из работы или подготовке ремонта в ближайшее технологическое окно.
Подтверждение дефекта выполняют по нескольким признакам: повторяемость сигнала в одинаковом режиме, связь с углом поворота, рост частиц износа, изменение момента вращения, результат ручного замера зазора и осмотра крепежа. После подтверждения формируют заявку в ТОиР, назначают ответственное лицо, фиксируют срок проверки и критерии возврата оборудования в нормальную эксплуатацию.
E = C_downtime · K_d + C_repair · K_r + C_service · K_s - C_monitoring
где E обозначает расчетный годовой эффект, C_downtime обозначает базовые потери от простоев, K_d обозначает долю снижения потерь за счет планирования, C_repair обозначает затраты на внеплановые ремонты, K_r обозначает расчетное снижение ремонтных потерь, C_service обозначает затраты на обслуживание, K_s обозначает эффект от оптимизации регламента, C_monitoring обозначает стоимость эксплуатации системы. Коэффициенты задают по фактической статистике предприятия, а не как универсальные значения.
Где применяется
На портовом кране мониторинг помогает отслеживать изменение состояния ОПУ при повторяющихся циклах поворота и высоких опрокидывающих моментах. На карьерном экскаваторе особенно важны ударные нагрузки, пыль, удаленность техники и стоимость внеплановой остановки. На ветроустановке критичны доступность узла, погодные условия и длительная история трендов. На перегружателе полезна привязка признаков к рабочему циклу и положению поворотной части.
Во всех случаях систему проектируют от диагностической задачи: какие дефекты нужно заметить, какие параметры доступны для измерения, как будет подтверждаться тревога и кто принимает решение по результатам мониторинга.
