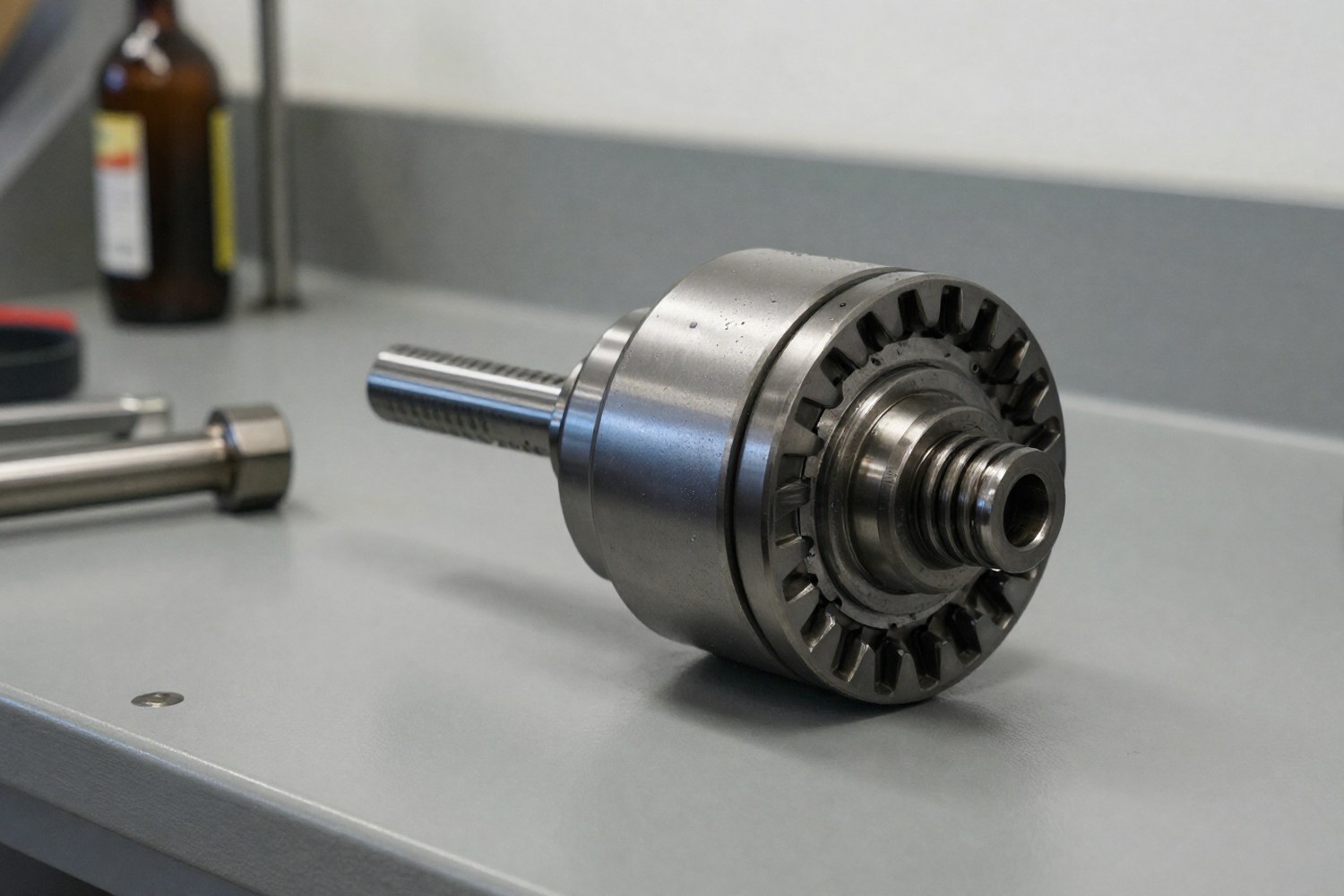

Обгонные муфты являются ключевым элементом трансмиссий промышленного оборудования. В отличие от стандартных подшипниковых узлов, они работают в режиме периодического зацепления или постоянного трения при обгоне. В условиях тяжелых нагрузок, характерных для конвейеров, дробилок и прокатных станов, отказ муфты ведет к катастрофическим последствиям. Данная статья рассматривает инженерные аспекты подбора, расчета и эксплуатации обгонных муфт в экстремальных условиях.
Принцип работы и классификация конструкций
Обгонная муфта — это механизм, который передает крутящий момент от ведущего вала к ведомому только при определенном направлении вращения. При изменении направления или превышении скорости ведомого вала над ведущим муфта «обгоняет» (разобщает валы), не передавая нагрузку.
В тяжелых условиях эксплуатации (высокие ударные нагрузки, запыленность, вибрация, экстремальные температуры) конструкция муфты должна обеспечивать:
- Высокую контактную прочность: материалы дорожек качения и роликов/кулачков должны выдерживать высокие контактные напряжения без питтинга и пластической деформации.
- Надежную блокировку: механизм должен гарантированно заклинивать при заданном угле поворота ведомого вала.
- Защиту от внешних факторов: эффективные уплотнения для предотвращения проникновения абразивной пыли и влаги.
Основные типы обгонных муфт
Выбор типа конструкции зависит от требований к кинематике и нагрузкам. В таблице ниже приведено сравнение основных типов, применяемых в тяжелой промышленности. Термин «шприцевые» заменен на более точный «кулачковые (sprag)».
| Тип муфты | Принцип блокировки | Преимущества | Ограничения | Типичные применения |
|---|---|---|---|---|
| Роликовые (Roller) | Ролики заклиниваются между коническими или звездообразными поверхностями внутреннего и наружного колец. | Высокая несущая способность, компактность, высокая скорость вращения. | Чувствительность к загрязнению, необходимость точной сборки. | Конвейеры, приводы вентиляторов, редукторы. |
| Кулачковые (Sprag) | Неравномерные кулачки (sprag) под действием трения и пружин перекатываются в узкую зону и блокируют вращение. | Высокая точность позиционирования, возможность работы при высоких скоростях, самонастройка. | Сложная геометрия, более высокая стоимость производства. | Прокатные станы, реверсивные приводы, станки. |
| Храповые (Ratchet & Pawl) | Собачка захватывает зубья храпового колеса. | Простота конструкции, возможность блокировки в нескольких положениях, устойчивость к ударам. | Шум при работе, ограничение по скорости (из-за инерции собачек), ступенчатая блокировка. | Лебедки, подъемные механизмы, ручные приводы, фиксаторы. |
| Гидравлические | Блокировка происходит за счет давления жидкости на поршни или кулачки. | Плавное включение, возможность дистанционного управления, высокая надежность. | Сложность системы (требуется гидравлика), зависимость от температуры масла. | Тяжелые экскаваторы, драглайны, морские платформы. |
Требования к исполнению для тяжелых условий
Стандартные обгонные муфты часто не справляются с условиями горнодобывающей или металлургической отрасли. Для таких применений требуются специализированные исполнения с следующими характеристиками:
Материалы
Используются высоколегированные хромоникелевые стали (например, 100Cr6, 440C) с высокой твердостью дорожек качения (58–62 HRC). Для экстремальных температур применяются специальные сплавы, сохраняющие свойства до 250°C и выше. Для защиты от коррозии в агрессивных средах (металлургия) используются покрытия класса C3/C4.
Уплотнения
Применяются многоступенчатые лабиринтные уплотнения в сочетании с контактными манжетами. Это предотвращает проникновение крупной пыли и влаги, характерной для открытых горных работ и цехов проката. Лабиринтные уплотнения предпочтительнее из-за отсутствия износа от трения.
Смазка
Используются высокотемпературные консистентные смазки с добавлением дисульфида молибда (MoS2) или графита (класс NLGI 2 и выше). В некоторых случаях применяются системы принудительной смазки или масляное охлаждение.
Защита от вибраций
Усиленные конструкции внутренних колец и специальные пружинные системы удержания роликов/шпригов предотвращают самопроизвольное включение или износ из-за высокочастотных вибраций.
Ключевые технические параметры
При подборе обгонной муфты необходимо ориентироваться на следующие параметры, указанные в каталогах производителей:
| Параметр | Обозначение | Единица измерения | Примечание |
|---|---|---|---|
| Номинальный крутящий момент | Tnom | Н·м | Момент, который муфта может передавать в течение расчетного срока службы при стандартных условиях. |
| Максимальный крутящий момент | Tmax | Н·м | Пиковый момент, который муфта выдерживает без разрушения (кратковременно). Обычно в 2–3 раза превышает Tnom. |
| Предельная частота вращения | nmax | об/мин | Максимальная скорость свободного хода (обгона). Превышение ведет к перегреву от трения. |
| Угол заклинивания | α | градусы | Угол поворота ведомого вала до полного включения муфты. Чем меньше угол, тем быстрее реакция. |
| Момент трения при обгоне | Mf | Н·м | Сопротивление вращению в режиме свободного хода. Влияет на потери энергии и нагрев. Не путать с моментом блокировки. |
| Момент инерции | J | кг·м² | Влияет на динамику включения и торможения. Критичен для систем с высокими скоростями переключения. |
Методика расчета и выбора
Расчет обгонной муфты для тяжелых условий включает несколько этапов: определение рабочего момента, учет динамических факторов и тепловую проверку. Выбор коэффициентов основан на рекомендациях производителей и стандартах (например, VDI 2152).
Этап 1: Расчет рабочего крутящего момента
Базовый момент, который должен передавать привод, рассчитывается по мощности двигателя и частоте вращения:
Где:
Twork — рабочий крутящий момент [Н·м];
P — мощность привода [кВт];
n — частота вращения вала [об/мин].
Этап 2: Учет динамических коэффициентов
В реальных условиях нагрузки не являются постоянными. Необходимо рассчитать расчетный момент Tdesign, умножив рабочий момент на коэффициенты:
Коэффициенты подбираются по таблицам в зависимости от конкретного оборудования:
| Коэффициент | Назначение | Диапазон значений | Примеры условий |
|---|---|---|---|
| K1 | Характер нагрузки | 1.0 – 2.5 | 1.0–1.3: плавная работа; 1.5–2.0: умеренные удары; 2.0–2.5: сильные удары (дробилки, кулаковые машины). |
| K2 | Частота включений | 1.0 – 2.0 | 1.0: редкие включения; 1.2–1.5: периодические; 1.5–2.0: частые/непрерывные циклы. |
| K3 | Условия среды | 1.0 – 2.0 | 1.0: чистое помещение; 1.3–1.5: умеренная запыленность; 1.5–2.0: тяжелые условия (горное дело, металлургия, влажность). |
Этап 3: Проверка на пиковые нагрузки
После расчета Tdesign необходимо убедиться, что выбранная муфта выдержит пиковые моменты (например, при заклинивании конвейера или остановке привода). Коэффициент запаса прочности Ks должен быть не менее 2.5 для тяжелых условий:
Этап 4: Тепловой расчет (для муфт с проскальзыванием)
Это критический этап для обгонных муфт, работающих в режиме постоянного или частого обгона. При проскальзывании выделяется тепло, которое может привести к размягчению смазки и деформации деталей. Мощность тепловыделения Ploss (кВт) рассчитывается как:
Где:
Mf — момент трения при обгоне [Н·м];
ω — угловая скорость обгона [рад/с];
fduty — коэффициент заполнения (доля времени, когда муфта находится в режиме проскальзывания, от 0 до 1).
Выделенное тепло должно быть отведено в окружающую среду или через систему охлаждения. Если Ploss превышает допустимое значение для данной модели муфты, необходимо выбрать муфту большего размера или применить принудительное охлаждение. Для ручных расчетов в кДж/ч можно использовать формулу: Q = 3600 × Ploss.
Требования к монтажу и обслуживанию
Даже правильно подобранная муфта выйдет из строя при нарушении допусков монтажа. В тяжелых условиях критичны следующие параметры:
- Соосность валов: Допустимые отклонения обычно составляют не более 0.05–0.1 мм по смещению и 0.05–0.1 град по углу. Перекосы приводят к неравномерному распределению нагрузки на ролики/кулачки и их преждевременному разрушению.
- Момент затяжки: Болты крепления должны затягиваться с моментом, указанным в каталоге. Ослабление приводит к смещению колец и потере блокировки.
- Смазка: Периодичность замены смазки зависит от условий. В запыленных средах интервал сокращается до 1000–2000 часов. Рекомендуется использовать смазки с высокой температурой каплепадения и добавками EP (Extreme Pressure).
Типичные режимы отказа и диагностика
Понимание механизмов отказа помогает продлить срок службы оборудования и планировать техническое обслуживание. Ниже приведено четкое разделение на механизм и причину.
Износ дорожек качения (Питтинг)
Механизм: Усталостное разрушение поверхности металла.
Причина: Проникновение абразивной пыли, недостаточная смазка или превышение нагрузок.
Признаки: Рост шума, вибрация, увеличение момента трения.
Усталостное разрушение кулачков/роликов
Механизм: Образование и рост трещин, сколы.
Причина: Превышение пиковых нагрузок (T > Tmax), ударные воздействия.
Признаки: Потеря способности блокировать, металлическая стружка в смазке.
Перегрев
Механизм: Деградация смазки, изменение структуры металла.
Причина: Длительная работа в режиме проскальзывания (обгона) на высоких скоростях.
Признаки: Запах горелой смазки, потемнение деталей, заклинивание.
Загрязнение узла
Механизм: Механическое заедание.
Причина: Отказ уплотнений, проникновение пыли или влаги.
Признаки: Неравномерная блокировка, заедание механизма.
Нормативная база
При проектировании и выборе обгонных муфт следует ориентироваться на следующие стандарты:
- ISO 15530: Роликовые обгонные муфты (Roller clutches) — основные размеры и характеристики.
- DIN 5462: Кулачковые обгонные муфты (Sprag clutches) — терминология и методы испытаний.
- ГОСТ Р МЭК 60034-23: Влияние обгонных муфт на работу электродвигателей (для оценки пусковых токов и моментов).
Области применения в тяжелой промышленности
Обгонные муфты интегрируются в различные узлы промышленного оборудования для обеспечения безопасности и эффективности.
- Конвейерные системы: Установка на приводных барабанах ленточных конвейеров для предотвращения обратного хода (rollback) при отключении питания или поломке привода. Также используются как муфты свободного хода для плавного запуска тяжелых лент.
- Дробильно-размольное оборудование: Защита приводов дробилок и мельниц от обратных ударов при заклинивании камеры дробления кусками материала. Муфты срабатывают как предохранители, проскальзывая при перегрузке.
- Прокатные станы: В реверсивных прокатных станах кулачковые (sprag) муфты обеспечивают быстрое переключение направления вращения валков без остановки двигателя.
- Подъемно-транспортные механизмы: В лебедках и кранах обгонные муфты служат тормозами свободного хода, предотвращая самопроизвольное опускание груза при остановке двигателя.
- Металлургические печи: Специальные термостойкие муфты используются в приводах вентиляторов охлаждения и конвейерах подачи шихты в условиях высоких температур.
Краткий алгоритм выбора:
- Определите мощность (P) и скорость (n) привода.
- Рассчитайте Twork = 9550 × P / n.
- Определите коэффициенты K1, K2, K3 по условиям эксплуатации (удары, среда, частота).
- Рассчитайте Tdesign = Twork × K1 × K2 × K3.
- Выберите муфту с Tnom ≥ Tdesign и Tmax ≥ 2.5 × Tdesign.
- Проверьте тепловую мощность, если муфта работает в режиме проскальзывания.
- Убедитесь, что конструкция (уплотнения, материалы) подходит для среды (пыль, температура).
- Проверьте допуски монтажа (соосность) на месте установки.
Заключение
Выбор обгонной муфты для тяжелых условий эксплуатации — это комплексная инженерная задача, требующая учета не только статических нагрузок, но и динамических факторов, тепловыделения и агрессивности окружающей среды. Правильный расчет с использованием коэффициентов K1, K2, K3 и проверка на пиковые моменты позволяют избежать преждевременных отказов и дорогостоящих простоев оборудования. Для условий горнодобывающей и металлургической промышленности приоритет следует отдавать муфтам с усиленными уплотнениями, высоколегированными материалами и, при необходимости, системой принудительного охлаждения.
