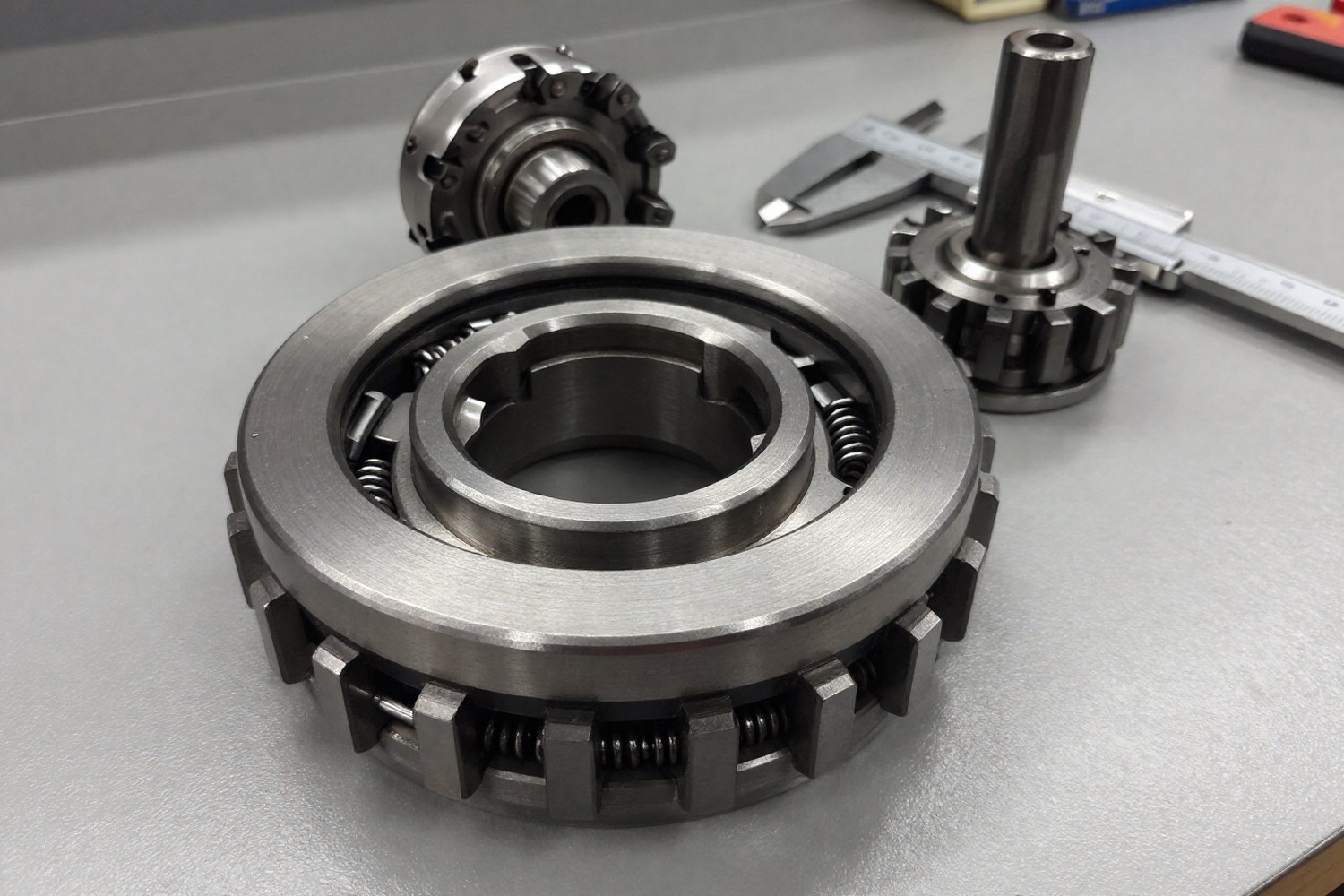

Обгонная муфта, механическое устройство, передающее крутящий момент только в одном направлении вращения. Когда ведущий вал меняет направление или ведомый вал вращается быстрее ведущего, муфта автоматически разъединяет валы. При подборе муфты параметры механизма сопоставляют с паспортными данными: номинальным моментом, предельной частотой вращения, допустимыми радиальными нагрузками и габаритами.
Коротко главное
- Роликовые муфты обеспечивают высокий момент и бесшумность, но на высоких оборотах центробежные силы снижают надежность зацепления.
- Клиновые (кулачковые) муфты устойчивы к ударным нагрузкам, но имеют больший угол опережения и уровень шума.
- Расчетный момент складывается из статического (от мощности) и динамического (от инерции при разгоне/торможении).
- Номинальный момент подбирается с учетом коэффициентов режима работы (Ka), частоты переключений (Kf) и безопасности (Ks).
- Радиальные и осевые нагрузки не приводят к внезапному отказу, но сокращают ресурс; их необходимо проверять по каталогу.
Классификация и принцип работы
Конструкция определяет кинематику, уровень шума и предельную скорость. Типы различаются по виду элементов зацепления.
Роликовые обгонные муфты
Состоят из наружной и внутренней обойм (звёздочек) и набора роликов, установленных в клиновидных зазорах. При рабочем вращении ролики заклиниваются в сужающихся зазорах, создавая жёсткую связь. При обратном вращении ролики скатываются в расширенные зоны, обеспечивая свободный ход.
Особенности: Высокая несущая способность, бесшумность, работа на скоростях до 10 000 об/мин и выше. Требуют точного изготовления профилей. На высоких скоростях центробежные силы оттягивают ролики от обоймы, снижая момент проскальзывания.
Клиновые (кулачковые) обгонные муфты
Используют клиновидные кулачки. Геометрия обеспечивает больший крутящий момент при тех же габаритах. Термин «собачковые» часто относят к стопорным храповикам, поэтому для обгонных муфт принято использовать «кулачковые».
Особенности: Максимальный передаваемый момент, устойчивость к ударным нагрузкам. На высоких скоростях инерция кулачков может привести к потере зацепления. Имеют значительные углы опережения и отставания, что создаёт шум.
Шариковые обгонные муфты
Шарики перемещаются в радиальных пазах. При рабочем вращении выталкиваются в зазор между обоймами. Конструкция компактнее роликовых аналогов.
Особенности: Компактность, плавность, низкий шум. Передаваемый момент ниже, чем у роликовых и клиновых муфт. Углы опережения и отставания обычно меньше, чем у роликовых.
Фрикционные обгонные муфты
Передают момент за счёт трения между конусными или цилиндрическими поверхностями, усиливаемыми пружинами. При превышении настроенного момента муфта проскальзывает.
Особенности: Плавное включение, защита от перегрузок, постоянная величина момента проскальзывания. Ресурс ниже при интенсивной работе из-за износа трущихся поверхностей и выделения тепла.
| Тип муфты | Момент | Скорость | Шум | Ресурс | Применение |
|---|---|---|---|---|---|
| Роликовая | Высокий | Высокая | Низкий | Высокий | Конвейеры, редукторы |
| Клиновая | Очень высокий | Средняя | Средний/высокий | Средний | Тяжёлые подъёмники |
| Шариковая | Средний | Очень высокая | Низкий | Высокий | Высокоскоростные приводы |
| Фрикционная | Регулируемый | Зависит от охлаждения | Низкий | Низкий при частых срабатываниях | Защита от перегрузок |
Кинематика зацепления
Проектирование требует учёта углов опережения и отставания. Угол опережения это угол поворота внутренней обоймы, необходимый для выхода роликов или кулачков из зазора и начала передачи момента. Угол отставания, угол, на который ведомый вал продолжает вращаться свободно после того, как ведущий начал крутиться в том же направлении, но медленнее (или остановился).
Для прецизионного оборудования малый угол отставания позволяет быстро переключать режимы. Угол опережения определяется геометрией профиля и количеством элементов: чем больше роликов, тем меньше угол и плавнее передача.
Методика расчёта крутящего момента
Для подбора обгонной муфты рассчитайте требуемый крутящий момент. Момент состоит из статической и динамической составляющих.
1. Статический расчёт
Определяет момент для передачи мощности в установившемся режиме.
Где:
- Mстат, статический крутящий момент, Н·м;
- P, мощность привода, кВт;
- n, частота вращения, об/мин;
- 9550, коэффициент перевода (9.55·10³) для перевода кВт·об/мин в Н·м.
2. Динамический расчёт (инерционный момент)
При частых пусках и торможениях муфта принимает на себя нагрузку от разгона или остановки масс.
Где:
- Mдин, динамический крутящий момент, Н·м;
- J, приведённый момент инерции, кг·м²;
- ε, угловое ускорение, рад/с².
Угловое ускорение вычисляется через время разгона tразг:
Общий расчётный момент:
Коэффициенты режима работы и частоты переключений
Итоговая формула для выбора номинального момента муфты Mном:
Где Ks, коэффициент безопасности (обычно 1,25–2,0, зависит от критичности узла и требований надёжности).
Коэффициент режима работы (Ka)
| Характер нагрузки | Коэффициент Ka | Примеры |
|---|---|---|
| Равномерная | 1,0 – 1,2 | Вентиляторы, насосы |
| Умеренные толчки | 1,3 – 1,8 | Лёгкие станки, подъёмники |
| Сильные толчки | 1,9 – 2,5 | Прессы, дробилки |
| Тяжёлые удары | 2,6 – 3,5 | Прокатные станы |
Коэффициент частоты переключений (Kf)
Учитывает тепловыделение при частых включениях. Формула Kf = 1 + 0,02 × z, упрощённая оценка. В серьёзных каталогах (Stieber, Ringspann) зависимость нелинейна, поэтому точные значения берут из каталогов производителя, тепловыделение зависит от конструкции муфты.
| Число циклов z (в час) | Коэффициент Kf | Рекомендации |
|---|---|---|
| До 30 | 1,0 – 1,1 | Стандартное исполнение |
| 30 – 100 | 1,2 – 1,5 | Требуется расчёт теплоотвода |
| 100 – 500 | 1,5 – 2,0 | Специальное исполнение |
| Более 500 | > 2,0 | Рассмотреть фрикционную муфту |
Радиальные и осевые нагрузки
Обгонные муфты часто работают с радиальными нагрузками, которые снижают ресурс подшипников и элементов зацепления. При подборе необходимо проверять допустимые радиальные (Radm) и осевые (Aadm) нагрузки, указанные в каталоге. Превышение этих значений приводит к преждевременному выходу муфты из строя, даже если крутящий момент в норме.
Материалы, смазка и температурные ограничения
Материалы
- Обоймы: Хромоникелевые стали (40Х13, 100Cr6) с цементацией или азотированием.
- Элементы зацепления: Высокоуглеродистые подшипниковые стали (ШХ15). Твёрдость поверхности HRC 58–64.
- Покрытия: В агрессивных средах или для пищевой промышленности применяют нержавеющие стали и покрытия (TiN, хром).
Смазка и температура
| Тип смазки | Диапазон температур | Особенности |
|---|---|---|
| Минеральные масла | −20 °C … +80 °C | Стандартное применение |
| Синтетические (PAO, ESTER) | −40 °C … +120 °C | Стабильная вязкость |
| Высокотемпературные | +150 °C … +200 °C | Для печей и сушилок |
При повышении температуры вязкость смазки падает. Для роликовых муфт это критично: жидкая смазка приводит к микроскопическому проскальзыванию, питтингу и выкрашиванию поверхностей.
Стандартизация и монтаж
Типоразмеры часто стандартизированы (внутренние каталоги производителей на базе стандартных диаметров). При монтаже:
- Соосность: Допуск соосности обычно 0,05–0,1 мм. Перекосы вызывают неравномерный износ.
- Тип соединения: Шпонка, шлиц или прессовая посадка. Для больших моментов предпочтительны шлицы или прессовая посадка с нагревом корпуса.
- Направление вращения: Строго соблюдайте маркировку. Установка в обратную сторону приводит к разрушению.
Пример расчёта
Задача: Подобрать обгонную муфту для привода конвейера.
Исходные данные:
- Мощность P = 7,5 кВт;
- Частота n = 1450 об/мин;
- Тип нагрузки: умеренные толчки;
- Момент инерции J = 0,05 кг·м²;
- Время разгона tразг = 0,8 с;
- Частота переключений z = 20 циклов/час;
- Коэффициент безопасности Ks = 1,5.
Расчёт:
- Статический момент: Mстат = 9550 × 7,5 / 1450 ≈ 49,4 Н·м
- Угловое ускорение: ε = (2 × π × 1450) / (60 × 0,8) ≈ 238,8 рад/с²
- Динамический момент: Mдин = 0,05 × 238,8 ≈ 11,9 Н·м
- Расчётный момент: Mрасч = 49,4 + 11,9 = 61,3 Н·м
- Коэффициенты: Ka = 1,5 (умеренные толчки); Kf ≈ 1,0 (z = 20); Ks = 1,5.
- Требуемый номинальный момент: Mном = 61,3 × 1,5 × 1,0 × 1,5 ≈ 137,9 Н·м
Результат: Требуется обгонная муфта с номинальным моментом не менее 138 Н·м. При высоких скоростях и умеренных нагрузках целесообразно применить роликовую муфту с шпоночным соединением. Необходимо проверить паспортные данные муфты на соответствие допустимым радиальным нагрузкам.
Литература и источники
- Каталоги производителей Stieber, Ringspann, Formsprag (методики расчёта Kf).
- ГОСТ Р ИСО 1219-1:2011. Графические символы для систем и устройств в области автоматизации.
- Методические указания по расчёту механических передач (под ред. И.И. Агафонов).
FAQ
Можно ли использовать обгонную муфту для реверсивных приводов?
Нет. Обгонная муфта предназначена только для односторонней передачи момента. Для реверсивных приводов используйте обычные муфты или муфты с блокировкой в обоих направлениях.
Что делать, если муфта перегревается?
Перегрев указывает на чрезмерную частоту переключений или недостаточный отвод тепла. Пересчитайте Kf, выберите муфту с большим моментом (снижение удельной нагрузки) или примените муфту с улучшенным теплоотводом.
В чём разница между обгонной и стопорной муфтой?
Обгонная муфта блокирует вращение в одном направлении и свободно крутится в другом. Стопорная муфта (храповик) блокирует вращение в обоих направлениях или позволяет вращение только в одном, но с фиксацией положения. Задачи разные: защита от обратного хода против фиксации положения.
Как влияет пыль на работу муфты?
Абразивная пыль ускоряет износ. В запылённых условиях выбирайте муфты с дополнительными уплотнениями (щелевыми, лабиринтными) или закрытые корпуса. Используйте смазки с антиабразивными присадками.
