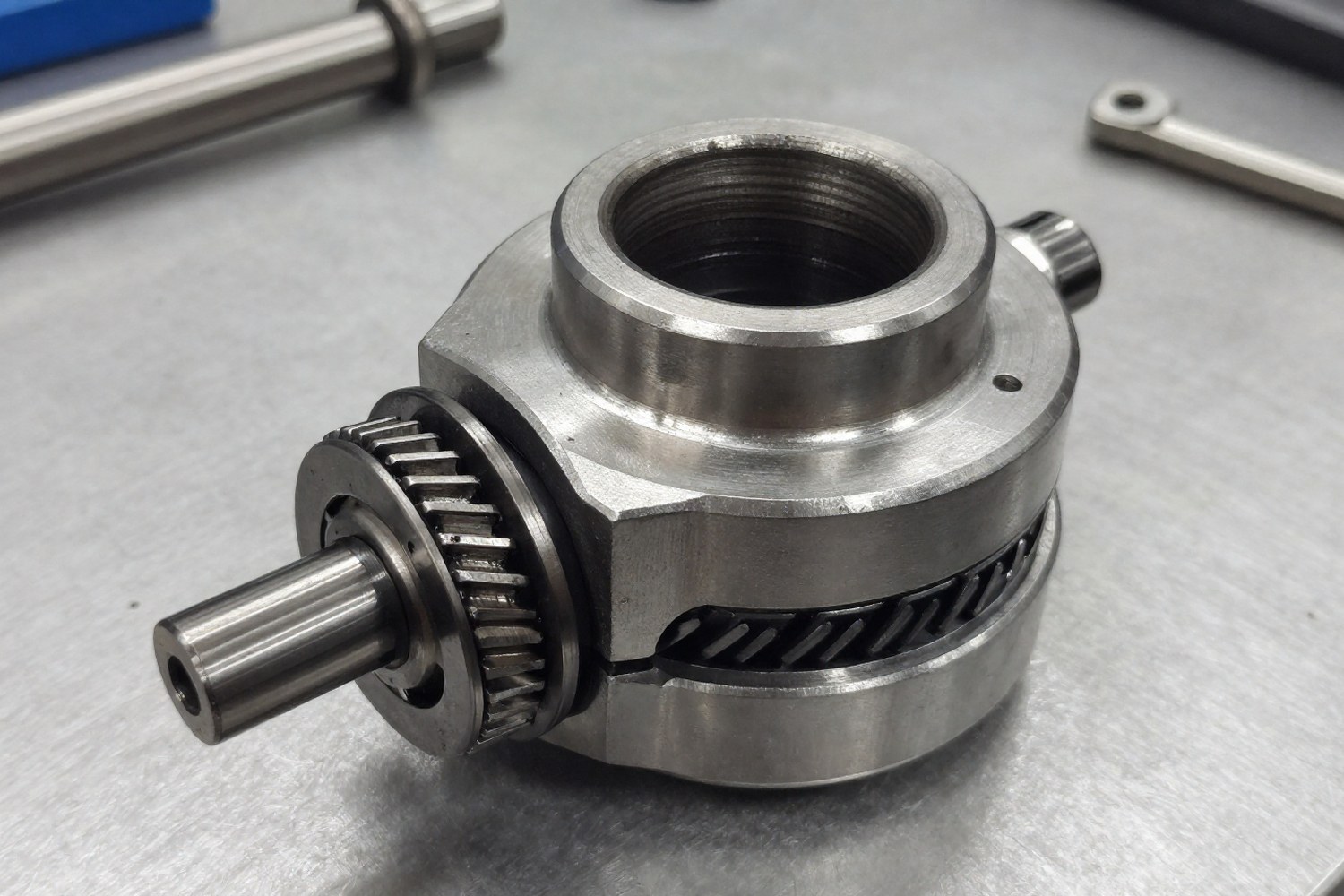

Обгонные муфты, свободнобежные механизмы (free-wheeling units), передают крутящий момент только в одном направлении. Они защищают связанные агрегаты от обратных ударов и позволяют ведомым узлам вращаться свободно, когда двигатель переходит на другой режим. При проектировании таких узлов соблюдают нормы летной годности (EASA CS-33, FAA Part 33) и учитывают экстремальные условия: перепады температур, высокие вибрации, жёсткие ограничения по массе.
Принцип работы и физика заклинивания
Обгонная муфта автоматически переключается между жёсткой связью и свободным вращением. Запирающие элементы, ролики, клинья или собачки, располагаются в кольцевом зазоре между внутренней и внешней обоймами.
Беговые дорожки обеих обойм формируют клиновидное пространство. Когда ведущая обойма вращается в рабочем направлении, ролики катятся по расширяющемуся зазору и не передают момент ведомой обойбе, это режим обгона. Если ведомая обойма пытается провернуть быстрее ведущей или в обратную сторону, ролики клинят в сужающемся зазоре, и муфта становится жёсткой кинематической связью.
Условия заклинивания роликов:
- Угол заклинивания (α): Геометрический угол, определяющий способность муфты удерживать нагрузку. Для роликовых муфт обычно 3–8°.
- Коэффициент трения (μ): Влияет на эффективный угол трения. Надёжное заклинивание обеспечивается при tg(α) > μ.
- Центробежные эффекты: На высоких оборотах ролики отбрасывает к внешней обойме, что меняет эффективный угол заклинивания. Конструкция компенсирует это, например, через профиль роликов.
Классификация типов обгонных муфт
В авиации тип обгонной муфты выбирают исходя из требований к крутящему моменту, скорости, габаритам и условиям эксплуатации.
| Тип муфты | Принцип зацепления | Преимущества | Ограничения | Типичное применение в авиации |
|---|---|---|---|---|
| Роликовые | Цилиндрические ролики в радиальном зазоре | Высокая нагрузочная способность, плавность работы, надежность | Большие габариты, чувствительность к загрязнениям, инерция роликов | Трансмиссии вертолетов, стартер-генераторы, приводы насосов |
| Клиновые (рамповые) | Клиновидные ползуны в радиальных пазах | Компактность, высокие скорости вращения, малое время срабатывания | Меньшая нагрузочная способность, сложность изготовления пазов | Вспомогательные силовые установки (АПУ), редукторы |
| Храповые | Зубчатые колеса и собачки | Высокая стойкость к ударным нагрузкам, четкая фиксация | Шумность, износ зубьев, ограниченная скорость, необходимость смазки | Системы управления, аварийные механизмы, индексирующие узлы |
| Гибридные | Комбинация роликов и клиньев | Универсальность, надежность в широком диапазоне режимов | Сложность конструкции, высокая стоимость производства | Современные ГТД, системы с высокими требованиями к надежности |
Конструктивные особенности и геометрия
Точность геометрии контактных поверхностей, решающее условие надёжности авиационных муфт. Отклонения в микронах ведут к преждевременному износу или отказу механизма.
Профили беговых дорожек
В роликовых муфтах беговые дорожки часто имеют профиль, близкий к логарифмической спирали или полиномиальной кривой. Такой профиль распределяет нагрузку между несколькими роликами одновременно, снижая пиковые контактные напряжения. Для клиновых муфт геометрию паза рассчитывают с учётом угла самоподжатия и трения скольжения.
Системы предварительного натяжения
Чтобы срабатывание происходило мгновенно (отклик 3–15 мс) и проскальзывания не было на пусковых режимах, применяют системы предварительного натяжения.
Пружинные системы. Слабые пружины начально позиционируют ролики в зоне заклинивания. В авиации используют пружины из сплавов с памятью формы или высокопрочных нержавеющих сталей.
Центробежные механизмы. На высоких оборотах центробежная сила сама отбрасывает ролики к внешней обойме, усиливая зацепление. Это позволяет упростить конструкцию пружинного узла.
Уплотнения и смазка
Авиационные муфты работают в среде авиационного масла (МГ-22С или синтетических аналогов). Конструкция включает следующие узлы.
Лабиринтные уплотнения. Основной тип защиты от утечки масла и попадания внешних загрязнений. Зазоры минимизированы, но с вращающимися частями не контактируют.
Магнитные уплотнения. Ставят на торцах муфты, чтобы улавливать ферромагнитные частицы износа, так они не попадают в зону заклинивания.
Каналы циркуляции. В высоконагруженных узлах предусмотрено принудительное прокачивание масла, отводящего тепло от зоны контакта.
Материалы и технологии изготовления
Материалы для авиационных обгонных муфт подбирают по прочности, износостойкости, коррозионной стойкости и массе. Основные марки для элементов муфты приведены ниже.
| Элемент муфты | Материал (марки) | Свойства и обработка | Назначение |
|---|---|---|---|
| Обоймы (стандарт) | Сталь 18ХГТ, 20Х3МВФ | Цементация, закалка до 58–62 HRC. Высокая поверхностная твердость и вязкая сердцевина. | Стандартные узлы с высокой нагрузкой |
| Обоймы (легкие) | Титан ВТ6, Ti-6Al-4V | Твердость 35–40 HRC. Высокое отношение прочности к массе. | Снижение массы в некритичных узлах |
| Обоймы (высокотемпературные) | Inconel 718, ЭИ698 | Никелевый суперсплав. Сохранение прочности до 650°C. Старение для упрочнения. | Работа в горячих секциях ГТД |
| Ролики/Клинья | ШХ15, AISI 52100 | Закалка до 60–65 HRC. Высокая контактная выносливость. | Основной запирающий элемент |
| Ролики (специальные) | Si₃N₄ (нитрид кремния), ZrO₂ | Керамика. Низкая плотность, высокая твердость, диэлектрические свойства. | Снижение центробежных нагрузок, работа в агрессивных средах |
| Покрытия | DLC, нитрид титана (TiN) | Толщина 1–5 мкм. Снижение коэффициента трения до 0.1–0.15. Твердость 2000–3000 HV. | Защита от задиров и износа |
Для выхода на требуемые характеристики применяют нитридизацию, карбонитрирование, суперфинишную обработку (шероховатость Ra 0.1–0.2 мкм) и лазерное микроструктурирование для удержания смазки.
Расчетные характеристики и надежность
Проектирование обгонных муфт для авиации требует комплексного расчёта, учитывающего статические, динамические и тепловые нагрузки. Надёжность оценивают методами FMEA (анализ видов и последствий отказов) и FTA (дерево неисправностей).
Расчет максимального крутящего момента
Для роликовой обгонной муфты максимальный передаваемый крутящий момент $T_{max}$ зависит от геометрии заклинивания и числа запирающих элементов. Формула строится на силе трения, возникающей при заклинивании:
Где:
- $n$, количество роликов;
- $F_n$, нормальная сила, действующая на ролик (зависит от жёсткости системы и деформации контакта);
- $R_m$, средний радиус расположения центров роликов;
- $\alpha$, угол заклинивания;
- $\mu$, коэффициент трения;
- $k_c$, коэффициент запаса (обычно 1.5–2.5 для авиации).
При малых углах и трении момент грубо пропорционален тангенсу разности угла заклинивания и угла трения: $T \propto \tan(\alpha - \rho)$.
Расчет контактных напряжений (Герц)
Контакт ролика с беговой дорожкой, линейный. Максимальное контактное напряжение $\sigma_{max}$ считают по формуле Герца:
Где $E$, приведенный модуль упругости материалов, $L$, длина контакта, $R_{eq}$, приведенный радиус кривизны. Это напряжение не должно превышать предел выносливости материала обоймы.
Расчет тепловыделения
При проскальзывании (режим обгона) выделяется тепло, способное вызвать перегрев и изменение зазоров. Количество теплоты $Q$:
Где $M_f$ — момент трения в режиме проскальзывания, $\omega_{rel}$, относительная угловая скорость, $t$, время проскальзывания, $k_{eff}$, коэффициент, показывающий, какая доля энергии переходит в тепло (обычно близок к 1).
Расчет ресурса
Ресурс муфты оценивают так же, как у подшипников качения, с учётом циклических нагрузок:
Где $C$, динамическая грузоподъёмность, $P$, эквивалентная динамическая нагрузка, $p$, показатель степени (3 для роликовых элементов), $n$, частота вращения.
| Параметр | Типовое значение для авиационных муфт | Примечание |
|---|---|---|
| Максимальный крутящий момент | 100–5000 Н·м | Зависит от размера и применения |
| Коэффициент запаса | 1.5–2.5 | Для критических систем |
| Время срабатывания | 3–15 мс | Зависит от предварительного натяжения |
| Максимальная скорость вращения | до 20 000 об/мин | Для клиновых и роликовых муфт |
| Рабочая температура | -65°C … +150°C | С учётом локального нагрева |
Нормативное регулирование и сертификация
Обгонные муфты в авиации, компонент, требующий строгой сертификации. Основные нормативные документы:
- EASA CS-33 / FAA Part 33: Авиационные правила с требованиями к надёжности, отказоустойчивости (fail-safe) и испытаниям газотурбинных двигателей и их компонентов.
- ГОСТ Р ВЛ.000: Российские авиационные правила, аналогичные требованиям EASA/FAA.
- Методы оценки: FMEA (Failure Mode and Effects Analysis) для выявления потенциальных отказов и FTA (Fault Tree Analysis) для анализа причин.
Применение в авиационных системах
Обгонные муфты ставят на различные узлы летательных аппаратов, где нужна защита от обратных моментов или односторонняя передача энергии.
Газотурбинные двигатели (ГТД)
- Стартер-генераторы: Муфта раскручивает двигатель стартером и отключает генератор при работе стартера, а также защищает от обратного момента при запуске.
- Топливные и масляные насосы: Насосы приводятся от главного редуктора; при отказе привода вал свободно вращается (free-wheeling).
- Системы антиобледенения: Привод компрессоров воздуха отбора.
Трансмиссии вертолетов
- Главный редуктор: Муфты стоят на приводах вспомогательных агрегатов, генераторов, гидронасосов, и гасят ударные нагрузки при резком включении или выключении.
- Система управления: В приводах рулей и стабилизаторов для свободного хода при ручном управлении или в аварийных режимах.
Вспомогательные системы
- Аварийные генераторы (RAT): Муфта позволяет ветроколесу раскручивать генератор независимо от основной трансмиссии.
- Системы кондиционирования: Привод вентиляторов и компрессоров.
Важно: Центробежные силы влияют на поведение запирающих элементов. На высоких оборотах ролики отклоняются от радиального направления, поэтому геометрию беговых дорожек корректируют и применяют ролики специальной формы, например, с выпуклостью, чтобы избежать эффекта разброса (whirl).
