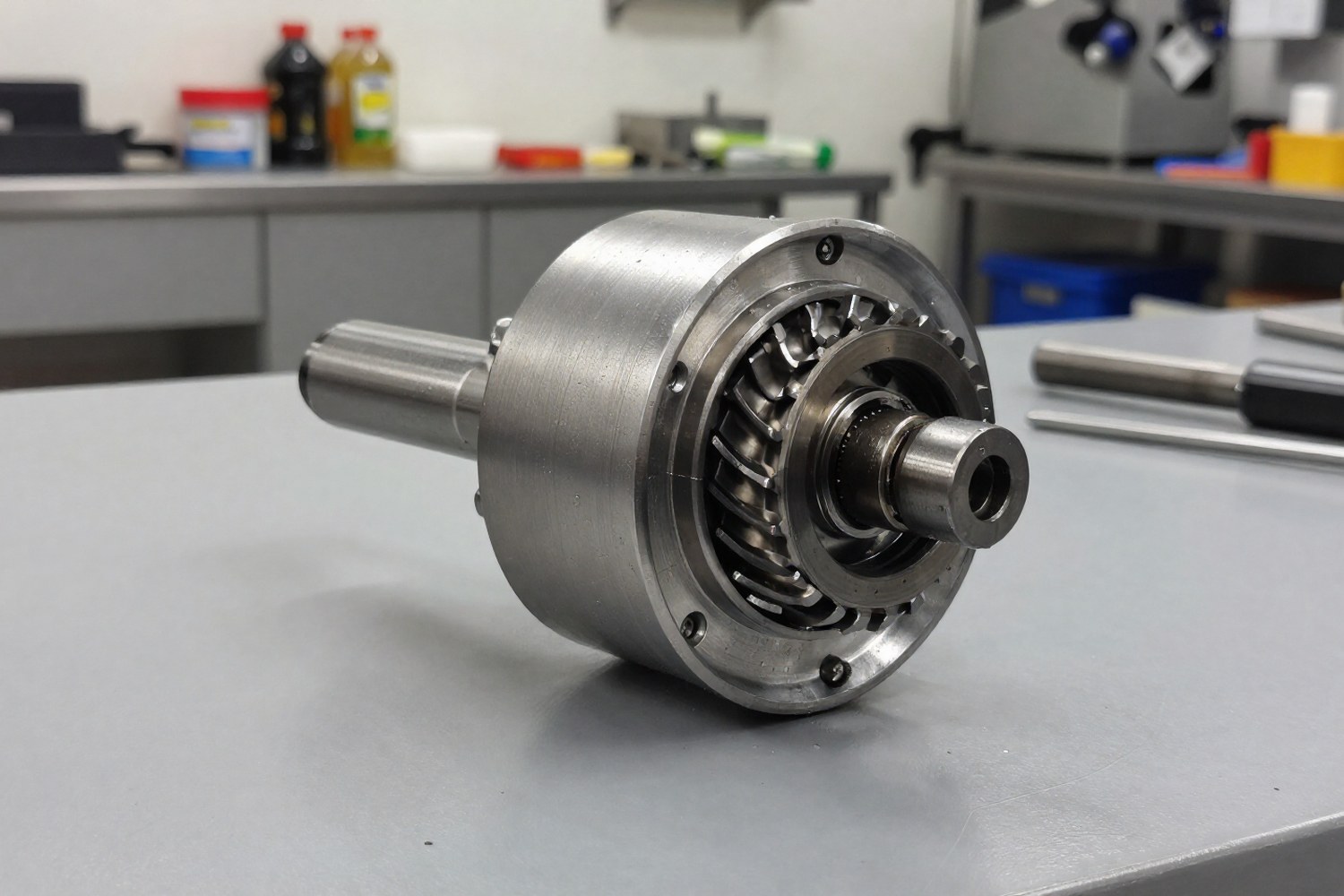

Обгонная муфта в составе генераторной установки (ГПУ) выполняет функцию механического изолятора вращения, защищающего приводной двигатель от обратного момента и обеспечивающего плавное подключение генератора к системе. В отличие от автомобильных обгонных шкивов, промышленные муфты рассчитаны на высокие нагрузки и специфические режимы переключения источников энергии.
Ключевые аспекты применения обгонных муфт в ГПУ:
- Защита привода: предотвращает работу двигателя в режиме электродвигателя при подключении внешней сети.
- Изоляция: позволяет генератору раскручиваться независимо от нагрузки перед подключением.
- Расчет: номинальный момент умножается на коэффициент запаса (1.3–1.5) с учетом пусковых токов.
- Тепловой режим: критичен для фрикционных и роликовых муфт при частых проскальзываниях.
Назначение и принцип работы
В промышленных генераторных установках обгонная муфта (или муфта свободного хода) устанавливается между валом двигателя (дизеля, газовой турбины) и валом генератора. Ее основная задача — передача крутящего момента только в одном направлении (от двигателя к генератору) и блокировка передачи момента в обратную сторону.
Типичные сценарии работы:
- Пуск генератора: муфта блокируется, передавая момент двигателя на ротор генератора для набора оборотов.
- Работа в сети: при синхронизации с внешней сетью муфта остается заблокированной, обеспечивая выработку энергии.
- Отключение от сети: при разрыве цепи нагрузки или переключении на резервный источник муфта начинает проскальзывать, изолируя генератор от вращающегося вала внешней сети или турбины.
Важно: Не путать обгонную муфту ГПУ с обгонным шкивом генератора в автомобилях. В промышленности речь идет о тяжелых механизмах, обеспечивающих изоляцию привода, а не о демпфировании колебаний в системе ременного привода.
Классификация обгонных муфт
Выбор типа муфты зависит от требуемой нагрузочной способности, частоты вращения и характера переключений. В промышленности наиболее распространены следующие конструкции.
| Тип муфты | Принцип блокировки | Преимущества | Ограничения | Применение в ГПУ |
|---|---|---|---|---|
| Роликовая (Sprag) | Заклинивание роликов в сужающемся зазоре между обоймами | Высокий КПД (до 98%), мгновенная блокировка, компактность | Чувствительность к загрязнениям, необходимость точной смазки | Стандарт для дизель-генераторов средней и высокой мощности |
| Храповая | Зацепление зубьев храповика и собачки | Простота конструкции, высокая надежность при низких скоростях | Шум при работе, ступенчатое включение, ограничения по скорости | Маломощные ГПУ, системы с низкими оборотами, резервные приводы |
| Фрикционная | Сила трения между конусными или дисковыми поверхностями | Плавное включение, защита от перегрузок (проскальзывание при превышении момента) | Износ поверхностей, нагрев, ограниченный ресурс | Системы с частыми пусками/остановками, где критична плавность |
| Многопозиционная | Комбинация нескольких механизмов блокировки | Возможность переключения между несколькими источниками/нагрузками | Сложность конструкции, высокая стоимость | Сложные системы переключения источников ( mains / generator / turbine ) |
Для большинства стационарных ГПУ с дизельным приводом чаще всего применяются роликовые муфты (типа Sprag или аналоги) благодаря их способности выдерживать высокие ударные нагрузки при пуске и обеспечивать жесткую фиксацию.
Расчет параметров и выбор
Подбор обгонной муфты начинается с определения крутящего момента. Ошибка в расчетах ведет либо к разрушению муфты при пуске, либо к излишнему удорожанию оборудования.
1. Расчет номинального крутящего момента
Номинальный момент на валу двигателя рассчитывается по мощности и частоте вращения:
Где:
- M — крутящий момент, Н·м;
- P — мощность двигателя, кВт;
- n — частота вращения, об/мин.
2. Учет динамических нагрузок
При пуске двигателя и подключении генератора к сети возникают пиковые моменты. Номинальная мощность муфты должна превышать максимальный рабочий момент с учетом коэффициента запаса надежности (Kзап):
Значения Kзап зависят от характера нагрузки:
| Характер нагрузки | Коэффициент запаса (Kзап) | Примеры |
|---|---|---|
| Плавная работа | 1.3 – 1.5 | Генераторы с мягким пуском, постоянная нагрузка |
| Ударная нагрузка | 1.5 – 2.0 | Пуск генератора под нагрузкой, рывки при синхронизации |
| Реверсивная работа | 2.0 – 2.5 | Системы с частым переключением направлений вращения |
3. Пример расчета
Дано: Дизельный двигатель мощностью 100 кВт, частота вращения 1500 об/мин. Условия эксплуатации — стандартные (плавный пуск, но с учетом возможных рывков при подключении).
- Номинальный момент: M = 9550 \times \frac{100}{1500} \approx 636.7 \text{ Н·м}.
- Выбираем коэффициент запаса Kзап = 1.4.
- Требуемый момент муфты: M_{муфты} \ge 636.7 \times 1.4 \approx 891.4 \text{ Н·м}.
Следовательно, необходимо подобрать обгонную муфту с номинальным крутящим моментом не менее 900 Н·м.
Тепловой режим и смазка
При проскальзывании (работе в режиме обгона) в муфте выделяется тепло. Для роликовых и фрикционных муфт это критический параметр, так как перегрев может привести к деформации деталей и потере свойств смазки.
Оценка тепловыделения
Мощность тепловыделения при проскальзывании рассчитывается по формуле:
Где Pпот — мощность потерь (Вт), Mтр — момент трения при проскальзывании, ωпроск — угловая скорость проскальзывания (рад/с). Для оценки нагрева за время проскальзывания t (с) необходимо интегрировать мощность: Q = \int_{0}^{t} P_{пот}(\tau) d\tau. Если система не имеет активного охлаждения, температура муфты может превысить допустимые пределы.
Требования к смазке
Смазка выполняет две функции: снижение трения в зоне заклинивания (для роликовых муфт) и защита от коррозии. Выбор смазки зависит от типа муфты:
| Тип муфты | Требования к смазке | Диапазон температур | Рекомендации |
|---|---|---|---|
| Роликовая | Высокая термостабильность, низкая вязкость при высоких скоростях | -40...+120°C | Синтетические масла или специальные консистентные смазки с добавками EP (Extreme Pressure) |
| Храповая | Защита от коррозии зубьев, предотвращение заедания собачек | -30...+100°C | Консистентные смазки средней густоты |
| Фрикционная | Стабильность коэффициента трения, стойкость к старению | -20...+80°C | Специальные фрикционные жидкости или масла с модификаторами трения |
Использование неподходящей смазки (например, обычной литол в высокоскоростной роликовой муфте) приводит к повышению момента трения, перегреву и преждевременному выходу муфты из строя.
Монтаж и техническое обслуживание
Надежность работы обгонной муфты на 50% зависит от качества монтажа. Основные требования:
- Соосность: допустимое радиальное биение соединяемых валов не должно превышать 0.05–0.1 мм. Перекосы приводят к неравномерной нагрузке на ролики или собачки.
- Моменты затяжки: болты крепления муфты к фланцам двигателя и генератора должны быть затянуты с моментом, указанным в паспорте производителя. Ослабление болтов может привести к срыву шпонок или разрушению втулки.
- Зазоры: необходимо выдержать осевой зазор, предусмотренный конструкцией, чтобы избежать прижима торцевых поверхностей.
Регламент обслуживания
- Визуальный осмотр (ежемесячно): проверка на наличие утечек смазки, трещин корпуса, коррозии.
- Проверка функции обгона (каждые 3 месяца): ручная проверка свободного вращения в режиме обгона (если конструкция позволяет) и надежной блокировки в рабочем направлении.
- Замена смазки (каждые 2000–4000 часов): для герметичных муфт — полная замена. Для необслуживаемых муфт — контроль целостности уплотнений.
- Дефектация (каждые 5 лет или 10 000 часов): разборка, проверка беговых дорожек роликов, состояния пружин и собачек.
Требования к качеству компонентов
При выборе поставщика обгонных муфт для промышленных ГПУ следует ориентироваться не на бренд, а на соответствие техническим стандартам. Надежные компоненты должны соответствовать:
- ISO 9001: система менеджмента качества производства.
- AGMA 6000: стандарты проектирования и испытаний муфт (вместо устаревших ссылок на ISO/AGMA 9000).
- Материалы: обоймы и ролики/собачки должны быть изготовлены из легированных сталей (например, EN 10083-2 или ГОСТ 4543), таких как 20Х, 40Х) с поверхностной закалкой до 58–62 HRC для обеспечения износостойкости.
- ISO 13849: требования к безопасности систем управления, где муфта является элементом защиты.
Риск backslipping: Для роликовых муфт при резких изменениях нагрузки (например, короткое замыкание в сети) возможен эффект "реверсивного проскальзывания" (backslipping), когда ролик не успевает заклинить. Это требует дополнительного запаса по моменту (до 2.5) и проверки кинематики срабатывания.
Неисправности и диагностика
Выявление проблем без полной разборки возможно по косвенным признакам:
- Шум и вибрация: характерный стук при переключении указывает на износ зубьев храповика или разрушение пружин удержания роликов.
- Перегрев корпуса: локальный нагрев муфты при работе в режиме обгона свидетельствует о неправильном выборе смазки или загрязнении рабочей зоны.
- Утечка смазки: повреждение сальников приводит к потере смазки и ускоренному износу.
Совместимость с редукторами
Если обгонная муфта устанавливается после редуктора, необходимо учитывать передаточное число (i) и инерцию приводного механизма. Момент на муфте будет изменен в i раз, а инерция ротора двигателя, приведенная к валу муфты, увеличится в i2 раз. Это требует пересчета коэффициента динамичности Kдин при пуске.
