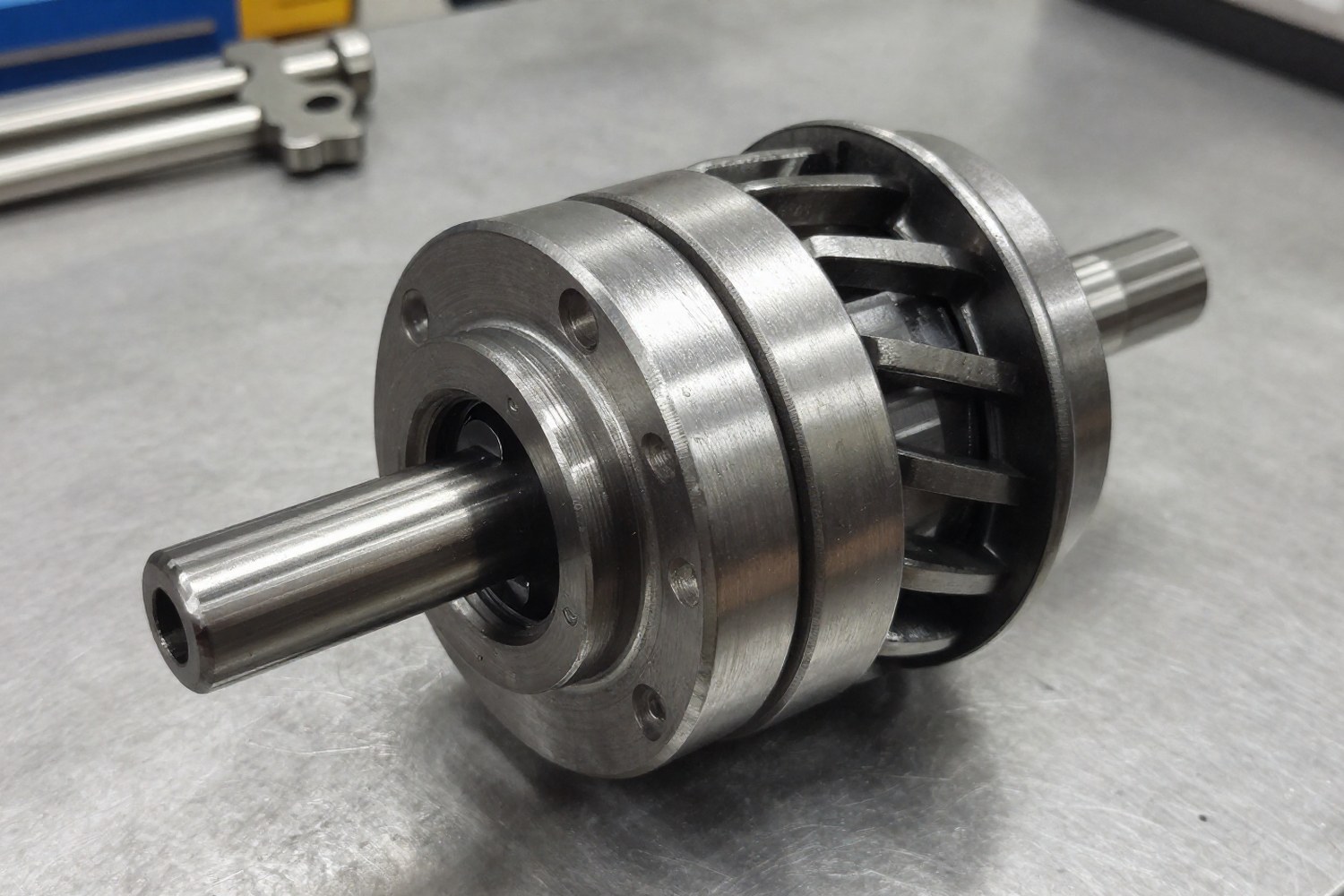

Обгонные муфты (муфты свободного хода) — это пассивные механические компоненты, которые передают вращение в одном направлении и блокируют его в другом. В промышленных системах, где используются насосы и компрессоры, они выполняют функцию защиты: предотвращают вращение рабочего колеса под напором среды при остановке двигателя, гасят гидравлические удары и изолируют привод от инерционных нагрузок ведомого механизма.
Принцип работы и типы конструкций
Физическая суть работы обгонной муфты заключается в разобщении ведущего и ведомого валов при изменении направления вращения или скорости. В режиме «блокировки» муфта работает как жесткая связь, передавая полный крутящий момент. В режиме «свободного хода» (обгона) внутренние элементы скользят по беговым дорожкам, не передавая момент.
В промышленности применяются четыре основные конструктивные схемы. Их выбор зависит от требуемой скорости срабатывания, передаваемого момента и допустимого уровня шума.
| Тип конструкции | Принцип действия | Скорость срабатывания | Шумность | Диапазон температур | Типичное применение |
|---|---|---|---|---|---|
| Роликовая | Заклинивание роликов в сужающемся зазоре между обоймами | Высокая (~20–50 мс) | Низкая | -30...+120 °C | Центробежные насосы, конвейеры, редукторы |
| Храповая | Взаимодействие зубчатого колеса и собачки | Средняя/Низкая (зависит от шага зуба) | Высокая (стук) | -40...+150 °C | Позиционирование, подъемные механизмы, низкоскоростные насосы |
| Шариковая | Заклинивание шариков в лунках обоймы | Очень высокая (~10–20 мс) | Средняя | -20...+100 °C | Высокоскоростные насосы, прецизионное оборудование |
| Спренгелевская (Sprengel) | Ролики с клиновым сечением, оптимизированные для высоких скоростей | Максимальная | Низкая | -20...+150 °C | Высокоскоростные компрессоры, турбины, центробежные насосы высокого давления |
Роликовые муфты являются наиболее распространенными благодаря простоте конструкции и высокой нагрузочной способности. Спренгелевские муфты (Sprengel) представляют собой улучшенную версию роликовых, где форма роликов позволяет им работать на скоростях до 40 000 об/мин без перегрева и износа дорожек. Храповые муфты обеспечивают точную фиксацию в определенных позициях, но из-за ударного характера зацепления собачек применяются там, где допустим шум и вибрация.
Применение в насосных системах
В насосном оборудовании обгонные муфты решают две ключевые задачи: защита от обратного вращения (реверса) и изоляция при работе параллельных насосов.
Защита от обратного потока и гидравлического удара
При отключении электродвигателя центробежного насоса давление в нагнетательном трубопроводе часто превышает давление на всасывании. Это приводит к тому, что поток жидкости вращает рабочее колесо в обратную сторону. Обратное вращение опасно по следующим причинам:
- Механическое разрушение: Ротор насоса может раскрутиться до критических оборотов, превышающих допустимые для подшипников и уплотнений.
- Повреждение привода: Если муфта не установлена, реверс передается на вал двигателя, что может привести к генераторному режиму работы электродвигателя и его повреждению.
- Гидравлический удар: Резкая остановка реверсивного вращения при срабатывании муфты или обратного клапана создает пиковые нагрузки на трубопровод.
Установка обгонной муфты между двигателем и насосом позволяет колесу вращаться свободно в обратную сторону без передачи момента на вал двигателя. Насос останавливается плавно, под действием сопротивления среды и трения в подшипниках, без резких рывков.
Многонасосные системы
В системах с параллельной работой нескольких насосов (например, в насосных станциях водоснабжения) обгонные муфты позволяют отключать отдельные агрегаты без остановки всей системы. Когда один насос отключается, поток от работающих насосов вращает отключенное колесо. Муфта обеспечивает свободный ход, предотвращая перегрузку отключенного двигателя и экономя электроэнергию.
Взаимодействие с обратными клапанами
Обгонная муфта часто устанавливается в паре с обратным клапаном или заменяет его в системах с частыми циклами «пуск-стоп». Обратный клапан механически перекрывает поток, но при этом возникает гидравлический удар. Муфта же позволяет колесу вращаться свободно, сглаживая кинематику остановки. В некоторых случаях муфту устанавливают вместо обратного клапана для снижения гидравлических нагрузок на трубопровод, так как она не создает препятствия для потока, пока насос работает в прямом направлении.
| Тип насоса | Основная угроза | Рекомендуемый тип муфты | Ключевой параметр |
|---|---|---|---|
| Центробежные | Реверс под напором, гидравлический удар | Роликовые, Спренгелевские | Момент блокировки (T_block) |
| Поршневые/Плунжерные | Пульсации давления, обратное давление | Роликовые (усиленные), Храповые | Ударопрочность — момент проскальзывания |
| Винтовые | Обратное вращение при высоком давлении | Роликовые, Спренгелевские | Точность зацепления, герметичность |
| Погружные | Обратное вращение при вертикальном монтаже | Роликовые с защитой от влаги | Коррозионная стойкость, смазка |
Применение в компрессорных установках
Компрессорное оборудование предъявляет более жесткие требования к обгонным муфтам из-за высоких скоростей вращения и специфики сжимаемой среды (газа).
Защита от помпажа и обратного вращения ротора
В центробежных компрессорах при снижении расхода может возникать помпаж — режим нестабильной работы, сопровождающийся колебаниями давления и расхода. В некоторых схемах управления это приводит к кратковременному обратному потоку газа, который вращает ротор компрессора. Для винтовых и осевых компрессоров обратное вращение критично, так как оно нарушает смазку подшипников (масляные насосы часто работают от основного вала) и может привести к задирам на рабочих органах.
Обгонная муфта блокирует передачу момента от ротора компрессора к двигателю при реверсе. Это защищает электродвигатель от генераторного режима и обеспечивает безопасную остановку ротора.
Высокоскоростные системы
Компрессоры с прямым приводом (без редуктора) часто работают на скоростях 10 000–30 000 об/мин и выше. В таких условиях обычные роликовые муфты могут перегреваться из-за центробежных сил, отжимающих ролики от дорожек, и интенсивного трения. Для этих применений используются спренгелевские муфты и муфты с шариковым зацеплением, рассчитанные на высокие окружные скорости.
| Тип компрессора | Специфика эксплуатации | Рекомендуемый тип муфты | Особые требования |
|---|---|---|---|
| Винтовые | Защита винтовой пары от обратного вращения | Роликовые, Спренгелевские | Высокая точность изготовления |
| Центробежные | Защита от помпажа, высокие скорости | Спренгелевские, Шариковые | Балансировка, термостойкость |
| Поршневые | Пульсации крутящего момента | Роликовые (усиленные) | Ударопрочность материалов |
| Мембранные | Защита мембраны от обратной деформации | Шариковые, Роликовые | Минимальный угол свободного хода |
Инженерный расчет и подбор
Выбор обгонной муфты базируется на расчете крутящего момента, который она должна передавать в режиме блокировки, и учета инерционных нагрузок. Неправильный подбор приводит либо к проскальзыванию муфты под нагрузкой (что вызывает износ и нагрев), либо к разрушению элементов муфты при ударе.
Расчет номинального крутящего момента
Базовая формула для расчета требуемого крутящего момента муфты ($M_{req}$) основывается на мощности привода и скорости вращения:
Где:
- $M_{req}$ — требуемый крутящий момент, Нм;
- $P$ — номинальная мощность двигателя, кВт;
- $n$ — номинальная скорость вращения вала, об/мин;
- $K$ — коэффициент запаса (серийный коэффициент).
Коэффициент запаса $K$ учитывает тип привода, характер нагрузки и условия эксплуатации. Для насосов и компрессоров с плавным пуском $K$ обычно составляет 1,5–2,0. Для оборудования с частыми пусками/остановками или ударными нагрузками $K$ может достигать 3,0 и более. Значения $K$ должны соответствовать стандартам ISO или DIN, принятым у производителя муфт.
Расчет момента инерции системы
Время срабатывания муфты и тепловыделение зависят от момента инерции ведомой части системы ($J_{sys}$). Чем больше инерция, тем дольше муфта будет проскальзывать при остановке, генерируя больше тепла.
Где $J_{pump}$ — момент инерции рабочего колеса насоса/компрессора, $J_{coupling}$ — момент инерции самой муфты, $J_{motor}$ — момент инерции ротора двигателя, $i$ — передаточное отношение редуктора (если он есть). Если привод прямой (без редуктора), то $i=1$.
Примечание: Момент инерции двигателя приводится к валу насоса путем деления на квадрат передаточного отношения. Это критично для систем с редукторами, так как инерция двигателя на стороне насоса значительно уменьшается.
Расчет тепловыделения при проскальзывании
При работе в режиме обгона (свободного хода) или при срабатывании муфты выделяется тепловая энергия. Для высокоскоростных систем это критический параметр. Энергия диссипации ($Q$) рассчитывается по формуле:
Где:
- $M_{slip}$ — момент проскальзывания муфты, Нм (обычно 5–15% от $M_{block}$);
- $\omega$ — относительная угловая скорость, рад/с;
- $t$ — время проскальзывания, с.
Выделенное тепло должно отводиться в окружающую среду или через вал. Если расчетная температура превышает допустимую для материалов муфты (обычно 120–150°C для стандартных исполнений), требуется муфта с увеличенным размером или внешнее охлаждение.
Пример расчета для центробежного насоса
Исходные данные:
- Мощность двигателя: $P = 75$ кВт;
- Скорость вращения: $n = 1450$ об/мин;
- Коэффициент запаса: $K = 1,5$.
Расчет:
Требуется обгонная муфта с номинальным крутящим моментом блокировки не менее 741 Нм. При выборе необходимо проверить паспортные данные муфты на соответствие этому значению и убедиться, что максимальная скорость вращения муфты превышает 1450 об/мин.
Монтаж и эксплуатация
Надежность работы обгонной муфты на 50% зависит от качества изготовления и на 50% от правильности монтажа. Ошибки при установке являются основной причиной преждевременного выхода из строя.
Требования к соосности
Обгонные муфты, особенно роликовые и спренгелевские, чувствительны к перекосам валов. Нарушение соосности (осевой, угловой или радиальной) приводит к неравномерному распределению нагрузки на ролики, их заклиниванию в одном положении и ускоренному износу беговых дорожек. Допустимые отклонения обычно составляют не более 0,05–0,1 мм для радиальной биения и 0,05 град. для углового перекоса (уточнять по каталогу производителя).
Осевые нагрузки
Большинство обгонных муфт не рассчитаны на восприятие значительных осевых нагрузок. При монтаже необходимо обеспечить, чтобы осевые усилия от насоса или компрессора не передавались на муфту. Если осевые нагрузки неизбежны, следует использовать муфты с упорными подшипниками или специальные исполнения с ограничителем хода.
Смазка и обслуживание
Большинство промышленных обгонных муфт рассчитаны на работу «на весь срок службы» без обслуживания, с предварительно заполненной смазкой. Однако в условиях высоких температур или агрессивных сред может потребоваться периодическая проверка состояния смазки. Использование неподходящей смазки (например, с высоким содержанием твердых присадок) может привести к засорению механизмов заклинивания.
Крепление и момент затяжки
Для предотвращения проскальзывания втулки муфты на валу критически важно соблюдать момент затяжки крепежных болтов. Недостаточное усилие приводит к микропроскальзыванию и износу посадочного места, а чрезмерное — к деформации корпуса муфты. Моменты затяжки указаны в паспортах производителей и зависят от диаметра вала и класса прочности болтов.
- Установка муфты в неправильном направлении (необходимо проверять маркировку направления вращения).
- Чрезмерное усилие при запрессовке втулки на вал, приводящее к деформации наружного кольца.
- Отсутствие зазора между муфтой и соседними элементами корпуса, что препятствует тепловому расширению.
- Нарушение момента затяжки крепежных болтов.
Диагностика неисправностей
Выход из строя обгонной муфты обычно проявляется в виде потери функции блокировки или повышенного шума. Основные признаки:
- Проскальзывание под нагрузкой: Если муфта начинает проскальзывать в режиме блокировки — это свидетельствует об износе роликов или пружин. Причина: перегрузка, неправильный подбор по моменту или загрязнение.
- Повышенный шум в режиме обгона: Стук или скрежет при свободном ходе указывает на разрушение сепаратора или износ дорожек.
- Перегрев корпуса: Если муфта горячая на ощупь при работе — это признак постоянного проскальзывания или недостаточного отвода тепла.
Регулярный визуальный осмотр и контроль температуры корпуса муфты позволяют выявить проблемы на ранней стадии и избежать аварийной остановки оборудования.
- Обгонные муфты защищают насосы и компрессоры от реверса и гидравлических ударов.
- Основной параметр подбора — момент блокировки ($M_{block}$), рассчитываемый с коэффициентом запаса $K$.
- Для высокоскоростных систем (компрессоры) предпочтительны спренгелевские и шариковые муфты.
- Критично соблюдать требования к соосности валов и избегать осевых нагрузок на муфту.
- Тепловыделение при проскальзывании должно быть в пределах допустимых значений для выбранного исполнения.
- При наличии редуктора момент инерции двигателя приводится к валу насоса через $i^2$.
