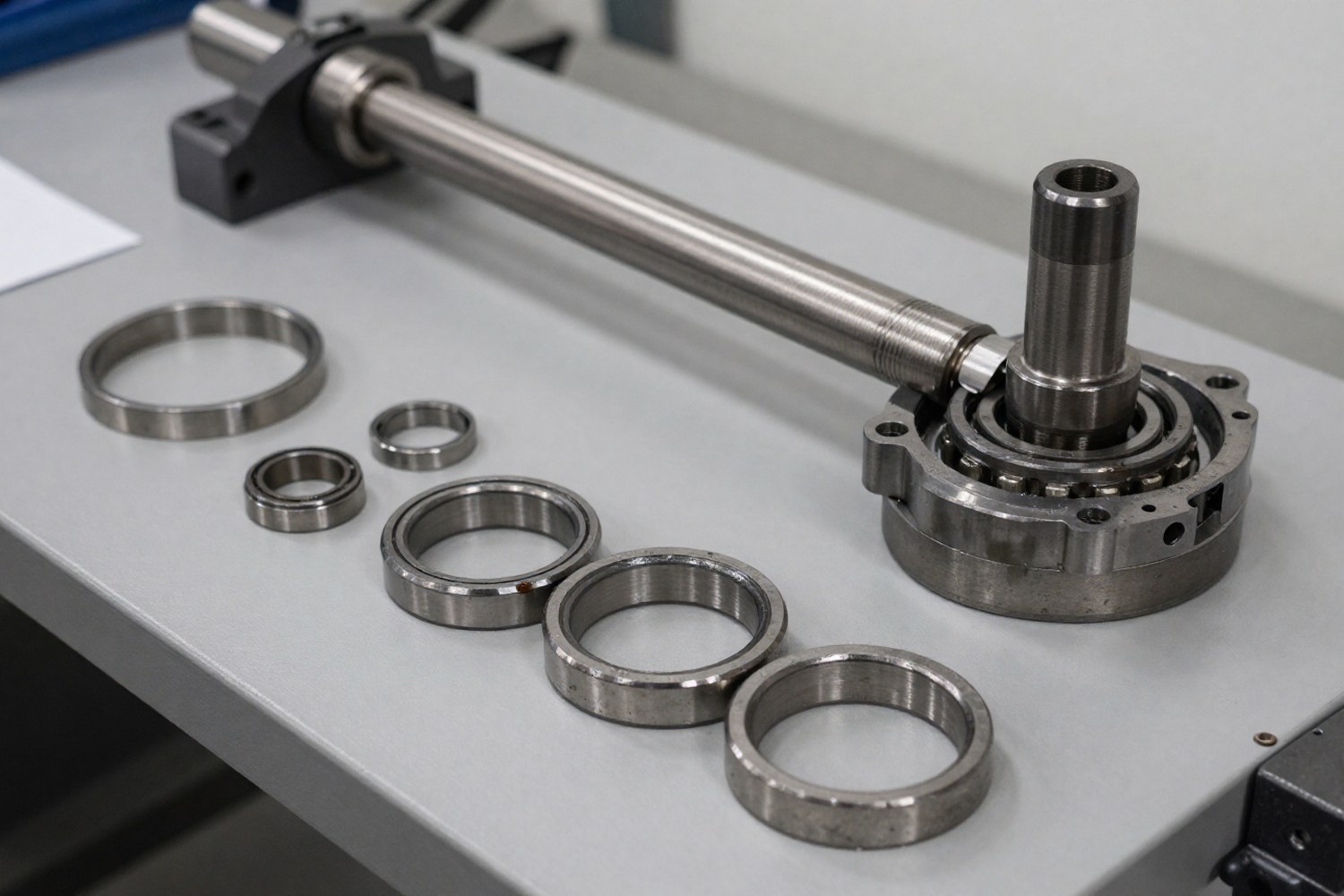

Обгонная муфта в трансмиссии ветрогенератора — это одностороннее механическое сцепление, передающее крутящий момент от ротора к редуктору и генератору. При обгоне (когда скорость ротора превышает синхронную скорость генератора) или при возникновении обратного момента муфта разобщает привод, защищая редуктор от разрушения и снижая инерционные нагрузки.
Выбор обгонной муфты зависит от мощности ветрогенератора, условий эксплуатации (температура, коррозия) и требований к удерживающему моменту. Для крупных установок стандартом являются роликовые муфты, рассчитываемые по методике ISO 281. Храповые муфты применяются только в малых ВЭУ.
Роль обгонных муфт в трансмиссии ветрогенератора
Ветрогенераторы работают в условиях переменных нагрузок от турбулентности, порывов ветра и гравитационных моментов. Обгонная муфта между ротором и редуктором обеспечивает:
- Разобщение при обгоне: Если скорость ротора превышает синхронную частоту генератора (например, при сильном порыве ветра), муфта проскальзывает, предотвращая блокировку и разрушение зубчатых передач.
- Защита от обратного момента: При резком торможении ротора (например, при экстренном фазинге) инерция может заставить ротор вращаться в обратную сторону. Муфта разобщает систему, защищая редуктор.
- Сглаживание пиков: Фрикционные и гидравлические муфты демпфируют ударные нагрузки, хотя в крупных установках для этого чаще ставят отдельные демпферы.
Классификация типов обгонных муфт
Выбор типа муфты зависит от мощности ветрогенератора, требуемого удерживающего момента, уровня шума и условий эксплуатации. В ветроэнергетике применяют четыре основных типа.
| Тип муфты | Принцип действия | Диапазон мощностей | Преимущества | Недостатки | Удерживающий момент |
|---|---|---|---|---|---|
| Роликовые (инерционные) | Заклинивание роликов между коническим внутренним кольцом и внешним корпусом под действием пружин или центробежных сил. | 100 кВт – 5 МВт | Надёжность, компактность, бесшумность, высокий ресурс. | Чувствительность к загрязнениям, точная смазка, фиксированный момент блокировки. | Высокий (за счёт трения качения и пружин) |
| Храповые (собачковые) | Взаимодействие зубьев ведущей и ведомой частей. При блокировке зубья заходят друг в друга, при обгоне проскальзывают по скату. | До 20 кВт (малые ВЭУ) | Простота конструкции, низкая стоимость, возможность удержания момента в обоих направлениях. | Шум, вибрация, износ зубьев, ограниченный ресурс при высоких скоростях. | Зависит от профиля зуба, часто ниже роликовых |
| Фрикционные | Передача момента за счёт трения между дисками или конусами, сжимаемыми пружинами или гидравликой. | 50 кВт – 3 МВт | Плавное включение, защита от перегрузок, возможность регулировки момента. | Износ поверхностей, выделение тепла, регулярное обслуживание. | Регулируемый, ограничен силой трения |
| Гидравлические | Передача момента через слой жидкости или механическое управление через гидравлический привод. | Свыше 3 МВт (офшор) | Точный контроль, гашение вибраций, надёжность в тяжёлых условиях. | Сложность, высокая стоимость, необходимость гидросистемы. | Высокий, зависит от давления |
Применение: Для крупных наземных и офшорных ветрогенераторов стандартом являются роликовые обгонные муфты (серии RSCI и аналоги). Они выдерживают высокие нагрузки и работают бесшумно. Храповые муфты используют в малых ветрогенераторах из-за низкой стоимости и простоты конструкции, однако шум и вибрация исключают их применение в крупных установках.
Кинематика и основные параметры
Подбор муфты начинается с оценки режимов блокировки и свободного хода. Обгонная муфта работает в двух режимах:
- Блокировка: Ведущий вал (ротор) вращается быстрее или с той же скоростью, что ведомый (генератор). Ролики или собачки заклиниваются, создавая жёсткую связь. Передаваемый момент ограничен прочностью элементов.
- Свободный ход: Ведомый вал вращается быстрее ведущего. Элементы блокировки откатываются в пазы, муфта проскальзывает с минимальным сопротивлением.
Кинематические параметры
Критически важны также геометрические и временные параметры, определяющие динамику срабатывания:
- Угол опережения: Угол смещения элемента блокировки в пазе для надёжного заклинивания. Определяет время отклика. При обгонах на высоких скоростях нужен малый угол опережения для быстрого включения.
- Зона блокировки: Угловая область, где элементы способны заклиниваться. Зависит от количества роликов и геометрии паза.
- Момент трения в свободном ходе: Сопротивление вращению в режиме обгона. Для малых ВЭУ с низким моментом инерции это может снижать КПД.
Паспортные параметры для проектирования:
- Номинальный крутящий момент ($T_n$): Непрерывно передаваемый момент в режиме блокировки.
- Пиковый момент ($T_{max}$): Кратковременный момент без пластической деформации (обычно в 2–3 раза превышает номинальный).
- Предельная частота свободного хода: Максимальная скорость вращения ведомого вала относительно ведущего без перегрева и разрушения.
- Момент инерции ($J$): Влияет на динамику разгона и торможения. Для обгонных муфт невелик, но важен для расчёта переходных процессов.
Расчёт крутящего момента и ресурса
Расчёт обгонной муфты для ветрогенератора начинается с определения требуемого момента и проверки ресурса. При этом необходимо учитывать динамические ветровые нагрузки.
1. Расчёт номинального крутящего момента
Номинальный момент муфты должен превышать момент на валу ротора с коэффициентом запаса прочности ($K_z$). Формула в стандартных единицах (кВт и об/мин):
Где:
- $T_n$, номинальный момент муфты, Н·м;
- $P_{кВт}$, мощность ветрогенератора, кВт;
- $n$, частота вращения вала ротора, об/мин;
- $K_z$, коэффициент запаса (1,5–2,5 для ветрогенераторов).
$K_z$ учитывает неопределённость аэродинамических нагрузок, перекосы и усталостные эффекты. Для офшорных ветропарков берут верхнюю границу.
2. Расчёт максимального момента
Ветровые нагрузки импульсные. Пиковый момент при порывах ветра должен быть ниже предельной несущей способности муфты.
Где $K_{дин}$, коэффициент динамичности (обычно 2,0–3,0 для ветрогенераторов). Если расчётный пиковый момент превышает паспортный $T_{max}$, выбирают муфту большего типоразмера.
3. Расчёт ресурса (L10)
Методика зависит от типа муфты, так как механизмы износа разные.
Роликовые муфты (ISO 281)
Ресурс роликовых обгонных муфт считают по методике ISO 281, аналогичной расчёту подшипников качения. Базовый ресурс $L_{10}$ (90% муфт без усталостных повреждений) определяется в миллионах циклов блокировки.
Где:
- $L_{10}$, базовый ресурс, млн циклов;
- $C$, динамическая грузоподъёмность муфты (Н), из каталога производителя;
- $P_{eq}$, эквивалентная динамическая нагрузка (Н);
- $p$, показатель степени: $p=3$ для роликовых элементов.
Эквивалентная нагрузка $P_{eq}$ считается с учётом распределения моментов по времени. Если муфта работает при разных моментах $T_i$ в течение $n_i$:
Перевод ресурса в часы работы зависит от частоты срабатывания (циклов блокировка-разблокировка в минуту), что сложно предсказать. Часто опираются на гарантийный срок производителя (например, 20 лет) при соблюдении условий эксплуатации.
Храповые муфты
Методика ISO 281 не подходит, так как износ идёт за счёт трения скольжения зубьев, а не усталости при качении. Ресурс храповых муфт оценивают эмпирически или по DIN 5462 для зубчатых соединений. Ресурс ниже, чем у роликовых, требуется регулярная проверка зубьев.
Влияние условий эксплуатации
Условия эксплуатации ветрогенераторов влияют на выбор материалов и смазки.
Температурные режимы и смазка
На Севере и на высоте башни температуры опускаются ниже -40°C. Вязкость смазки влияет на момент блокировки и износ.
- Литиевые смазки: Стандарт, но при низких температурах загустевают, увеличивая момент трения в режиме свободного хода. Диапазон: от -20°C до +120°C.
- Комплексные смазки (кальциевые, литий-кальциевые): Стабильнее при высоких температурах (корпус муфты нагревается) и лучше защищают от влаги.
- Синтетические масла (PAO): В высоконагруженных роликовых муфтах для снижения трения и расширения температурного диапазона. Диапазон: от -40°C до +150°C.
Примечание: Для офшорных ветропарков выбирают смазки, стойкие к солевому туману. Класс консистенции NLGI 2 и присадки EP (Extreme Pressure) предотвращают микропитание.
Коррозионная стойкость
В офшорных установках корпуса и внутренние детали делают из нержавеющих сталей (440C, 17-4PH) или покрывают цинком/никелем. Важный элемент конструкции, уплотнения, не пропускающие влагу внутрь.
Критерии выбора и монтажа
Выбор обгонной муфты основан на технических и экономических факторах.
Класс ветрогенератора
Малые (<50 кВт): Допустимы храповые муфты, простота и цена.
Средние (50–1000 кВт): Оптимальны роликовые, баланс цены и надёжности.
Крупные (1–5 МВт): Специализированные роликовые с высокой несущей способностью.
Офшорные (3–15 МВт): Роликовые или гидравлические с усиленной защитой от коррозии.
Требования к монтажу
Точность соосности валов: не более 0,05–0,1 мм.
Допустимое радиальное биение: $\Delta_r = 0,001 \cdot D$ (где D — диаметр муфты в мм).
Моменты затяжки крепежа, строго по спецификации производителя.
Экономический аспект
Замена обгонной муфты в работающем ветрогенераторе (особенно на высоте 80–100 м) стоит в 5–10 раз дороже самой муфты из-за логистики, подъёмного оборудования и простоя. Поэтому приоритет отдаётся муфтам с долгим межсервисным интервалом и высоким ресурсом, даже если они дороже изначально.
Техническое обслуживание
Обгонные муфты, узлы с минимальным обслуживанием, но контроль необходим для предотвращения катастрофических отказов.
| Периодичность | Мероприятия | Примечание |
|---|---|---|
| Непрерывно | Мониторинг температуры корпуса и вибрации | Рост температуры может означать проскальзывание в режиме блокировки или попадание грязи. |
| Ежеквартально | Визуальный осмотр на утечки смазки | Проверка целостности уплотнений. |
| Ежегодно | Анализ вибросигналов, проверка шумности | В рамках планового ТО ветропарка. |
| Каждые 2–3 года | Замена смазки (если конструкция допускает) | Для муфт с возможностью перезаправки. Большинство современных муфт герметичны и не требуют замены смазки. |
Правильный монтаж, выбор типа муфты по классу ветрогенератора и регулярный мониторинг состояния минимизируют риски отказов трансмиссии и обеспечивают надёжную работу в течение проектного срока службы ВЭУ.
