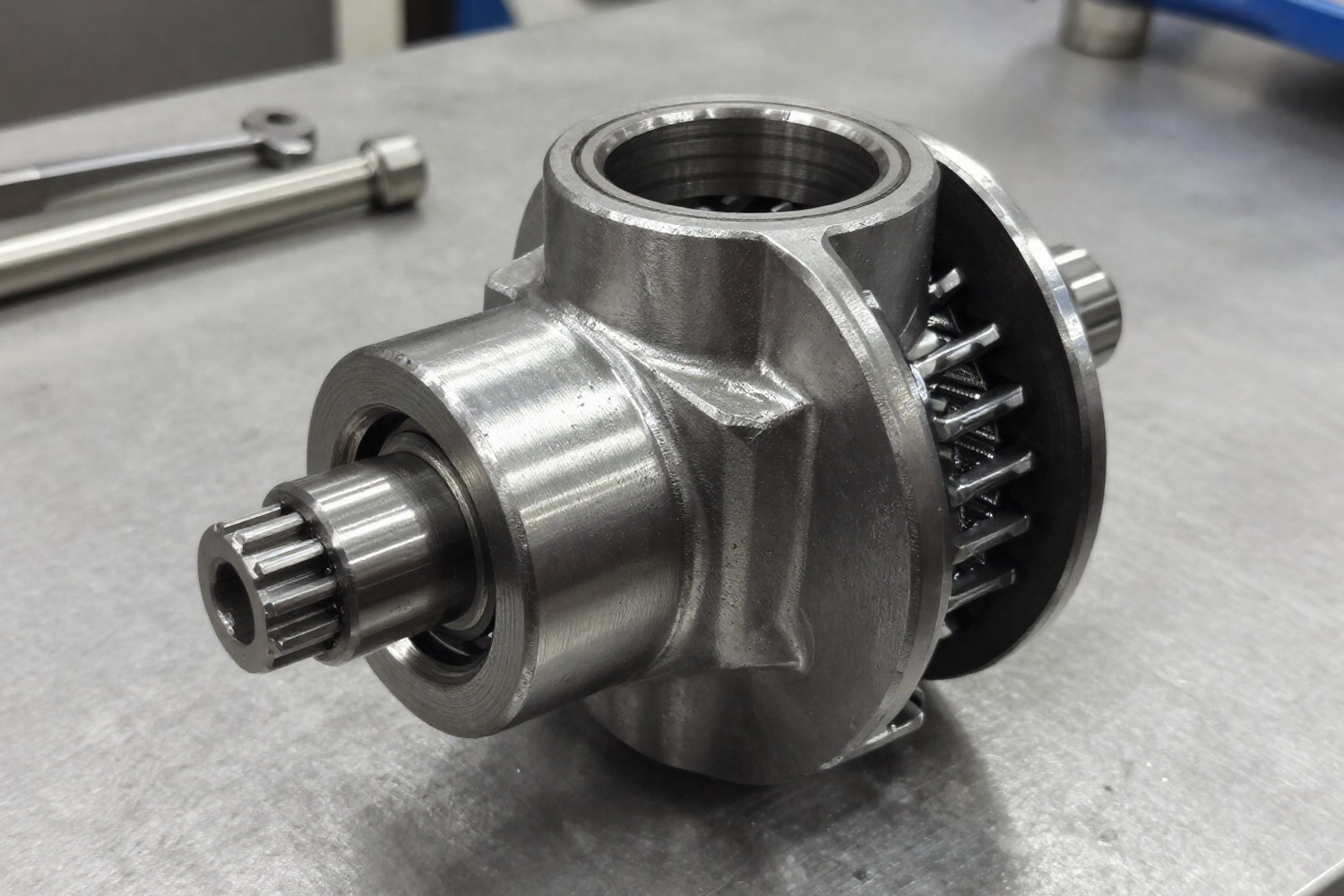

В трансмиссии ветрогенератора обгонная муфта (муфта свободного хода) выполняет функцию односторонней блокировки. Она позволяет вращаться валу от ротора к редуктору в рабочем направлении, но мгновенно разобщает цепь при попытке обратного вращения. Это защищает дорогостоящее оборудование от разрушения при экстремальных порывах ветра, сбросе угла атаки лопастей или отказах системы торможения.
Назначение и принцип работы в трансмиссии ВЭУ
Принцип работы обгонной муфты основан на механическом зацеплении элементов, которые блокируются под нагрузкой в одном направлении и скользят в другом. В ветроэнергетике устройство функционирует в трёх режимах:
- Режим передачи момента: Ротор вращает ведущее кольцо, ролики или собачки заклиниваются, обеспечивая жесткую передачу энергии на генератор.
- Режим свободного хода: При снижении скорости ветра или изменении его направления ротор может вращаться быстрее вала генератора (или наоборот). Муфта разобщает валы, позволяя им вращаться независимо.
- Защитный режим: При резком изменении направления ветра или аварийном торможении муфта предотвращает передачу обратного крутящего момента на роторную группу, защищая лопасти и главный вал.
Основные функции обгонной муфты:
- Предотвращение обратного вращения ротора (back-driving).
- Гашение крутильных колебаний и пиковых нагрузок.
- Разобщение трансмиссии для обслуживания или при аварийных остановках.
В ветрогенераторах прямого привода (Direct Drive) обгонные муфты часто отсутствуют, так как генератор напрямую соединен с ротором, а защита от обратного хода обеспечивается электроникой и системой управления фазой лопастей. В классических трансмиссиях с редуктором муфта является обязательным элементом безопасности.
Классификация типов обгонных муфт
Выбор типа муфты зависит от мощности ветрогенератора, допустимых габаритов и характера нагрузок. В ветроэнергетике применяют четыре основные конструкции.
| Тип муфты | Применимость в ВЭУ | Преимущества | Ограничения |
|---|---|---|---|
| Роликовые | 100 кВт – 10+ МВт (наиболее распространены) | Высокая несущая способность, компактность, надежность при высоких скоростях | Чувствительность к качеству смазки, износ роликов |
| Храповые | До 100 кВт (малые ВЭУ) | Простота конструкции, низкая стоимость, высокая надежность при низких оборотах | Шум при работе, ударные нагрузки, ограниченная скорость |
| Клиновые (зжимные) | 50 кВт – 5 МВт (высокоточные системы) | Минимальный угол срабатывания, высокая точность, отсутствие люфта | Сложность изготовления, высокая стоимость, чувствительность к обслуживанию |
| Гидравлические | 1 МВт – 15+ МВт (крупные оффшорные установки) | Точный контроль момента, плавность включения, возможность дистанционного управления | Сложность обслуживания, необходимость гидросистемы, большой вес |
Роликовые муфты, стандарт для большинства промышленных ветрогенераторов. Их принцип действия основан на изменении геометрии зазора между наружным и внутренним кольцами. При вращении в рабочем направлении ролики скатываются в сужающийся зазор, заклиниваясь и передают момент. При обратном вращении они перемещаются в расширенную зону, разобщая валы.
Храповые муфты просты и надежны, но создают шум и ударные нагрузки при каждом зацеплении зуба, что ограничивает их применение в высокоскоростных трансмиссиях крупных ВЭУ.
Клиновые муфты обеспечивают практически нулевой угол срабатывания (engagement angle), что критично для систем с прецизионным управлением фазой лопастей или прямым приводом, где минимизация люфта важна для стабильности генерации. Данный параметр отличает их от роликовых аналогов, где угол срабатывания может достигать нескольких градусов.
Расчет параметров и выбор муфты
Подбор обгонной муфты требует расчета номинального и максимального крутящих моментов с учетом специфики ветрового профиля. Ветрогенераторы подвержены резким колебаниям нагрузки, в отличие от стационарных механизмов. Расчеты выполняют по стандарту IEC 61400-1, определяющему классы ветровых условий.
Номинальный крутящий момент
Номинальный момент вычисляют исходя из мощности генератора и скорости вращения главного вала (низкоскоростного вала ротора):
Где:
- Tnom, номинальный крутящий момент [Нм];
- P — номинальная мощность генератора [кВт];
- n — номинальная скорость вращения главного вала [об/мин] (обычно 5–20 об/мин);
- Ks, коэффициент запаса прочности (обычно 1.3–1.5 для стабильных условий, выше для турбулентных зон).
Максимальный крутящий момент
Ветровые порывы и турбулентность создают пиковые нагрузки, значительно превышающие номинальные. Максимальный момент вычисляют с учетом динамического коэффициента:
Для ветрогенераторов коэффициент Kd обычно составляет 2.0–2.5. Это значение учитывает аэродинамические удары, сброс угла атаки лопастей и инерцию ротора. Значение Kd зависит от класса ветрового профиля (IEC Class I, II, III).
Расчет ресурса и эквивалентной нагрузки
Ресурс обгонной муфты (L10h) оценивают на основе динамической грузоподъемности. Для ВЭУ применяют модифицированную формулу, учитывающую прерывистый характер нагрузки:
Где:
- C — динамическая грузоподъемность муфты [Нм] (момент, а не сила);
- Peq, эквивалентная динамическая нагрузка [Нм];
- p — показатель степени (3 для роликовых и шариковых муфт, 10/3 для роликовых с линейным контактом);
- fload, коэффициент, учитывающий долю времени работы под нагрузкой (для ВЭУ обычно 0.4–0.6).
Пример: ВЭУ 2 МВт
При P = 2000 кВт, n = 15 об/мин, Ks = 1.4:
Tnom ≈ 1 786 667 Нм
При Kd = 2.2, Tmax ≈ 3 930 667 Нм
Пример: ВЭУ 5 МВт (Оффшор)
Требует роликовой или гидравлической муфты с усиленной защитой от коррозии и увеличенным запасом момента из-за высоких инерционных масс ротора.
Особенности эксплуатации и обслуживания
Ветрогенераторы работают в условиях переменных температур, влажности и загрязнений, что предъявляет строгие требования к материалам и смазке.
Использование стандартных автомобильных или промышленных смазок недопустимо. При низких температурах (до -40°C) и переменных нагрузках смазка должна сохранять текучесть и не терять фрикционных свойств при резких переключениях режимов муфты. Рекомендуется использовать синтетические масла на базе PAO (полиальфаолефины) с классом вязкости ISO VG 22–46.
Типичные отказы и диагностика
Обгонные муфты выходят из строя по следующим причинам:
- Износ роликов или собачек: Появление питтингов (выкрашиваний) на рабочих поверхностях. Диагностируется по увеличению зазора и снижению момента срабатывания (back-driving torque), когда муфта начинает проскальзывать в режиме блокировки.
- Деградация смазки: При низких температурах смазка загустевает, препятствуя свободному перемещению роликов в зоне разблокировки. Это приводит к заклиниванию муфты в режиме свободного хода.
- Коррозия: Особенно актуально для оффшорных ВЭУ. Проникновение влаги через уплотнения разрушает дорожки качения.
Состояние муфты контролируют по уровню вибрации и температуре корпуса. Повышение температуры указывает на проскальзывание или недостаточную смазку, изменение спектра вибрации свидетельствует о повреждении элементов зацепления.
Конструктивные решения для суровых условий
Муфты для ВЭУ оснащают:
- Усиленными уплотнениями: Многоступенчатые сальники для защиты от пыли, влаги и солевых аэрозолей.
- Специальными покрытиями: Никелевые или хромовые покрытия для повышения коррозионной стойкости.
- Керамическими элементами: В некоторых моделях используют керамические ролики для снижения веса и повышения износостойкости.
Подбор типа обгонной муфты, точный расчет нагрузок с учетом ветрового профиля и соблюдение требований к обслуживанию обеспечивают надежную работу трансмиссии на протяжении всего срока службы и сокращают простои и затраты на ремонт.
