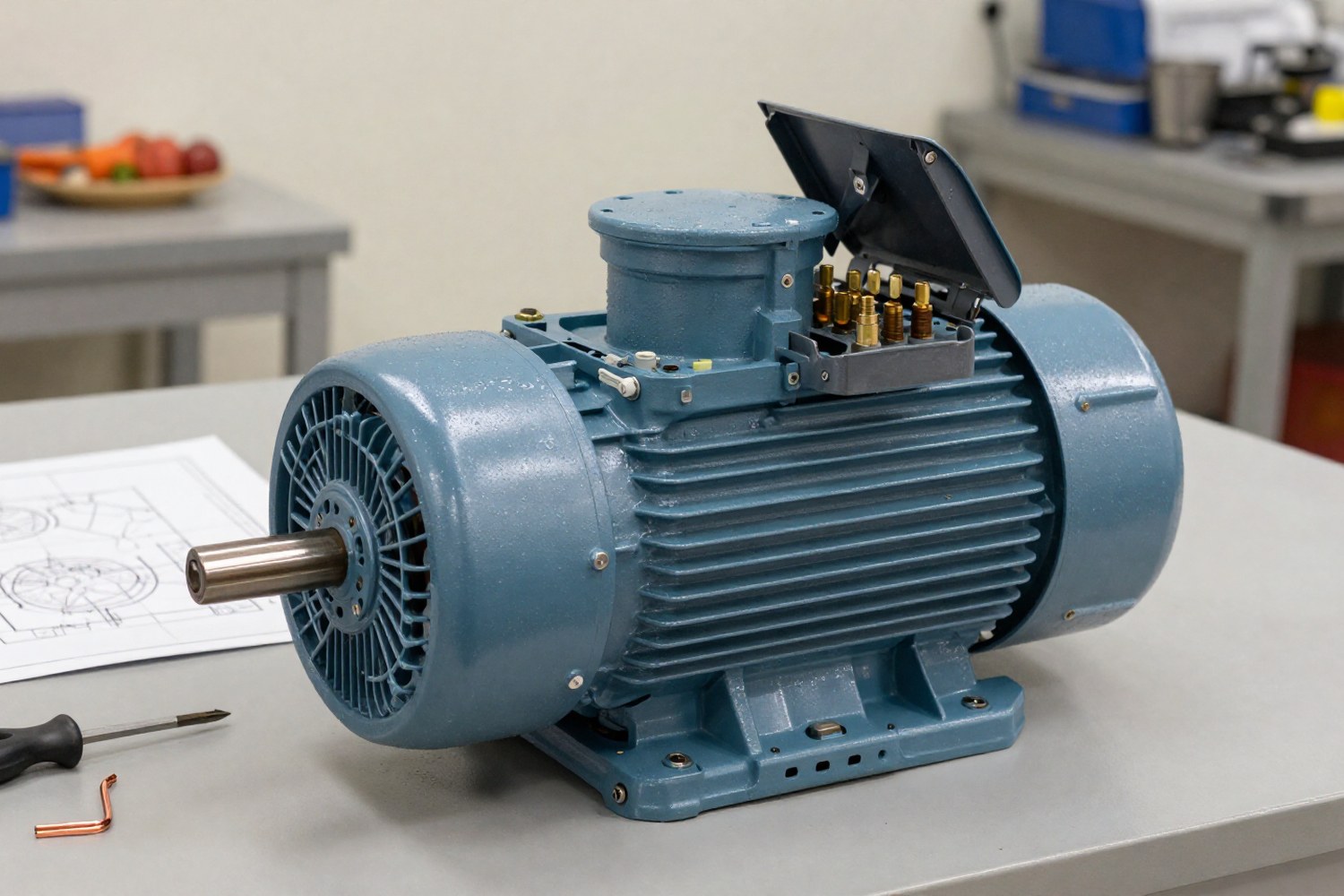

Асинхронные электродвигатели, основной тип приводов в промышленности и быту. Разница между однофазными и трёхфазными машинами в способе создания вращающегося магнитного поля в статоре. В трёхфазных системах поле формируется за счёт сдвига фаз токов на 120°, что даёт равномерное вращение и высокий КПД. В однофазных двигателях пульсирующее поле требует искусственного сдвига фазы через вспомогательные обмотки и конденсаторы, это ограничивает пусковые характеристики и снижает общую надёжность.
Принцип работы и конструкция
Принцип действия асинхронного двигателя основан на взаимодействии магнитного поля статора с токами, индуцированными в роторе. Но физика формирования этого поля у однофазных и трёхфазных машин различается.
Трёхфазные двигатели: естественное вращающееся магнитное поле
В статоре трёхфазного двигателя расположены три обмотки, сдвинутые пространственно на 120°. При подаче трёхфазного напряжения токи в обмотках тоже сдвинуты по фазе. Векторная сумма магнитодвижущих сил создаёт поле, вращающееся с постоянной скоростью. Это даёт:
- Отсутствие пульсаций крутящего момента на холостом ходу и при стабильной нагрузке.
- Высокий пусковой момент, вектор вращения формируется мгновенно.
- Равномерное распределение тепловых потерь по трём фазам статора.
Роторы трёхфазных двигателей чаще всего делают короткозамкнутыми, так называемая "беличья клетка". Такая конструкция проста и надёжна. Существуют также двигатели с фазным ротором, где обмотки подключены через контактные кольца к пусковым резисторам. Это позволяет плавно регулировать пусковой момент и ограничивать пусковой ток, пригодится для механизмов с тяжёлым пуском, таких как дробилки или большие вентиляторы.
Однофазные двигатели: искусственное вращающееся поле
При подключении только к одной фазе в статоре возникает пульсирующее магнитное поле. Его можно представить как сумму двух вращающихся полей противоположного направления, они гасят друг друга, поэтому чистый вращающий момент при старте равен нулю. Чтобы двигатель запустился, нужно создать начальное вращение.
Для этого применяют:
- Пусковые обмотки: дополнительная обмотка, сдвинутая по углу относительно рабочей. Она включается только на время запуска.
- Конденсаторы: создают фазовый сдвиг тока в пусковой или рабочей обмотке. Получается вращающееся поле, близкое к круговому. В однофазных двигателях поле обычно эллиптическое, отсюда пульсации момента и шум.
- Экранированные полюса: в маломощных двигателях (до 0.1 кВт) используют медные кольца на полюсах статора, создающие запаздывание магнитного потока.
Техническое примечание: Конденсаторы и пусковые механизмы, частая причина отказов в однофазных двигателях. Конденсаторы со временем высыхают или пробиваются, контакты центробежных выключателей окисляются. Для надёжности выбирайте конденсаторы с классом напряжения не менее 400–450 В: в цепи присутствует реактивная составляющая и всплески напряжения.
Схемы подключения и питание
Правильное подключение двигателя определяет его работу и совместимость с существующей сетью.
Трёхфазные двигатели: "Звезда" и "Треугольник"
Трёхфазные двигатели имеют шесть выводов обмоток статора. В зависимости от напряжения сети и требуемых характеристик обмотки соединяют по схеме "Звезда" (Y) или "Треугольник" (Δ).
- Схема "Звезда" (Y): концы обмоток соединяются в общей точке. На начала обмоток подается линейное напряжение. Фазное напряжение равно линейному, делённому на √3. Пусковые токи ниже, но и пусковой момент меньше.
- Схема "Треугольник" (Δ): конец одной обмотки соединяется с началом следующей. На обмотки подается полное линейное напряжение. Пусковой момент выше, но и пусковые токи больше.
Большинство современных трёхфазных двигателей (IE3) на 380–400 В в России подключают по схеме "Звезда". Если двигатель рассчитан на 220 В (европейский стандарт), его включают по схеме "Треугольник". Трёхфазное напряжение 220 В встречается редко, в основном в старых сетях или на специфических объектах. Стандартное напряжение промышленных сетей, 380 В.
| Параметр | Схема "Звезда" (Y) | Схема "Треугольник" (Δ) |
|---|---|---|
| Напряжение на фазе обмотки | Uф = Uлин / √3 (≈ 220 В при сети 380 В) | Uф = Uлин (380 В) |
| Пусковой ток | Ниже (в 3 раза меньше, чем при Δ) | Выше |
| Пусковой момент | Ниже | Выше (максимальный) |
| Рекомендация | Для плавного пуска и работы под постоянной нагрузкой | Для механизмов с высоким пусковым моментом |
Однофазные двигатели: роль конденсаторов
В двигателях с пусковой обмоткой конденсатор включают последовательно с пусковой обмоткой и отключают после набора оборотов. В конденсаторных двигателях конденсатор остаётся включённым постоянно это улучшает форму магнитного поля и повышает КПД.
Ёмкость рабочего конденсатора подбирают из расчёта примерно 0.7–1 мкФ на 100 Вт мощности двигателя. Ошибка в большую или меньшую сторону приводит к перегреву обмоток или снижению момента.
Технические характеристики: сравнительная таблица
В таблице ниже, сравнение ключевых параметров однофазных и трёхфазных асинхронных двигателей одинаковой номинальной мощности.
| Параметр | Однофазные АИЭ | Трёхфазные АИЭ | Примечание |
|---|---|---|---|
| Напряжение питания | 220 В (1 фаза + ноль) | 380 В (3 фазы) | В быту доступна только 220 В |
| КПД | 65–75% | 80–95% | Трёхфазные эффективнее на 15–20% |
| Коэффициент мощности (cos φ) | 0.6–0.8 | 0.85–0.95 | Влияет на нагрузку сети |
| Пусковой момент | Низкий или средний | Средний или высокий | Зависит от типа ротора и схемы |
| Пусковой ток | В 5–8 раз выше номинального | В 4–7 раз выше номинального | Трёхфазные потребляют плавнее |
| Вибрация и шум | Выше | Ниже | Благодаря равномерному вращающемуся магнитному полю |
| Надёжность (срок службы) | Ниже (из-за конденсаторов) | Выше (простая конструкция) | Отсутствие движущихся контактов |
| Диапазон мощностей | До 3–5 кВт | От 0.75 кВт до мегаватт | Однофазные ограничены тепловыми потерями |
Краткий вывод: Трёхфазные двигатели превосходят однофазные по всем параметрам: КПД, моменту, плавности хода и долговечности. Главный минус, необходимость трёхфазной сети.
Запуск трёхфазного двигателя в однофазной сети
Запустить трёхфазный двигатель от бытовой розетки 220 В, частая задача для домашних мастерских. Реализуемо, но с техническими компромиссами.
Схема Штейнметца
Простейший способ, подключение через рабочий конденсатор. Одна фаза идёт напрямую, вторая через конденсатор, третья остаётся свободной или подключается как первая для реверса. Эту схему называют схемой Штейнметца.
При таком подключении:
- Потеря мощности: двигатель развивает 50–70% от номинальной мощности при схеме "Треугольник" (Δ) и 30–40% при схеме "Звезда" (Y). Конкретный коэффициент зависит от схемы подключения.
- Снижение пускового момента: момент падает до 30–50% от номинала. Запустить механизмы с тяжёлым пуском, такие как дробилки или нагруженные насосы, без предварительного раскручивания не получится.
Техническое решение: Частотный преобразователь позволяет запустить трёхфазный двигатель от 220 В эффективнее. ЧП формирует полноценные три фазы с правильным сдвигом, сохраняя до 90% мощности и обеспечивая плавный пуск. Стоимость ЧП заметно выше, чем у простого конденсатора. Однофазные двигатели практически не поддаются эффективному частотному регулированию скорости без сложных и дорогих преобразователей.
Расчёт ёмкости конденсатора
Для схемы Штейнметца ёмкость рабочего конденсатора (в мкФ) оценивают по формулам, зависящим от схемы подключения обмоток:
Или:
Где P, номинальная мощность двигателя в кВт. На практике ёмкость подбирают экспериментально, чтобы избежать перегрева обмоток на холостом ходе. Пусковой конденсатор берут в 2–3 раза больше рабочего, но отключают его сразу после запуска.
Критерии выбора и область применения
Выбор типа двигателя опирается на технические требования и доступную инфраструктуру.
Когда выбирать однофазный двигатель
- Доступна только сеть 220 В без возможности подведения 380 В.
- Мощность привода не превышает 2–3 кВт.
- Нагрузка на вал имеет низкий пусковой момент: вентиляторы, мелкие насосы, лёгкие станки.
- Применение в бытовой технике и малых мастерских.
Когда выбирать трёхфазный двигатель
- Доступна трёхфазная сеть (380 В).
- Требуется высокая энергоэффективность, длительная работа 24/7.
- Нужен высокий пусковой момент: конвейеры, подъёмники, тяжёлые насосы.
- Планируется использование частотного регулирования скорости.
- Мощность превышает 3 кВт.
Оценка энергоэффективности
При длительной эксплуатации разница в КПД становится финансово ощутимой. Разницу в потребляемой мощности можно оценить так:
Где η1ф и η3ф, КПД однофазного и трёхфазного двигателей. Для двигателя мощностью 3 кВт, работающего 2000 часов в год, разница в потреблении электроэнергии между двигателем с КПД 75% и 90% составляет около 450 кВт·ч в год. С учётом стоимости электроэнергии и возможного штрафа за низкий cos φ в промышленных условиях, трёхфазный двигатель окупает более высокую первоначальную стоимость экономией на энергоресурсах.
Влияние на сеть
Однофазные двигатели с их низким cos φ (0.6–0.8) создают большую реактивную нагрузку. В промышленных условиях это может потребовать установки компенсирующих устройств. Трёхфазные двигатели с cos φ 0.85–0.95 оказывают меньшее негативное влияние на качество электроэнергии.
Пусковые токи и защита
Для защиты трёхфазных двигателей обычно применяют автоматы с характеристикой C или D, способные выдерживать кратковременные броски тока. Для однофазных двигателей с конденсаторным пуском нужны специфические защиты, учитывающие длительность пускового тока и риск перегрева пусковой обмотки.
