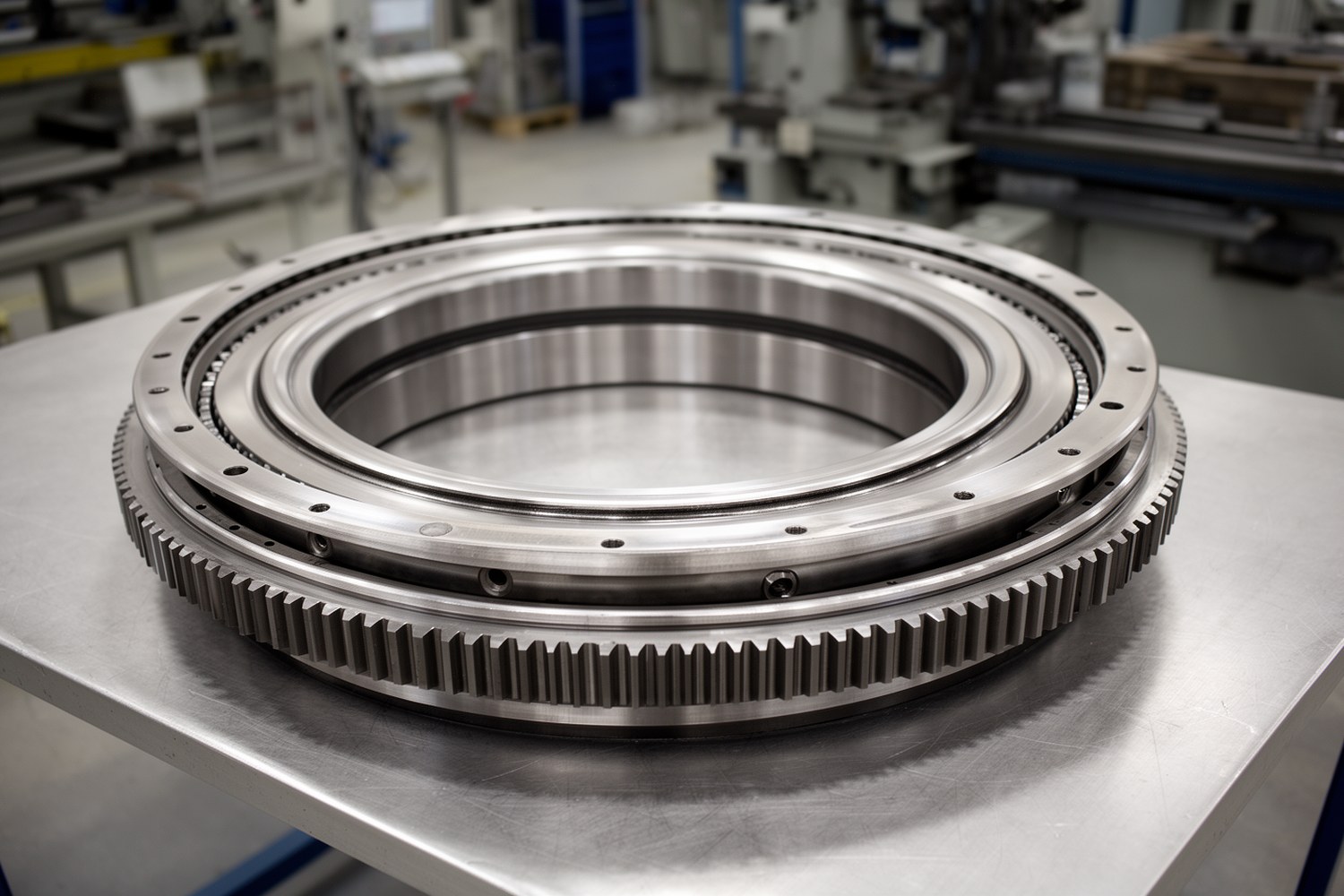

Опорно-поворотное устройство, или ОПУ, представляет собой крупногабаритный поворотный подшипник, который соединяет неподвижную раму машины с поворотной платформой и передает между ними нагрузку. В отличие от обычного подшипника качения, ОПУ работает как часть несущей конструкции: воспринимает осевую силу, радиальную силу, опрокидывающий момент и часто передает крутящий момент через зубчатый венец.
- Материалы ОПУ выбирают по сочетанию прочности, контактной выносливости, прокаливаемости, вязкости и стабильности размеров.
- На ресурс ОПУ влияют дорожка качения, чистота стали, твердость упрочненного слоя, точность геометрии, смазка и герметизация.
- Контроль качества нужен для выявления трещин, включений, прижогов, биения, ошибок зубообработки, неправильного зазора и дефектов сборки.
Что такое опорно-поворотное устройство
ОПУ выполняет три функции: несет массу поворотной части машины, обеспечивает вращение и удерживает узел от опрокидывания. Такие устройства применяют в автокранах, башенных кранах, экскаваторах, буровых установках, краноманипуляторных установках, промышленных манипуляторах, поворотных столах и оборудовании ветроэнергетики.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Обычный подшипник обычно устанавливают в корпус или на вал, а опорно-поворотный подшипник крепят болтами непосредственно к массивным сопряженным конструкциям. Поэтому для него важны плоскостность опорных поверхностей, жесткость рамы, схема затяжки крепежа и защита от загрязнений.
Конструкция и основные элементы
Типовое ОПУ состоит из внутреннего и наружного кольца. На кольцах выполнены дорожки качения: рабочие поверхности, по которым движутся шарики или ролики. Тела качения разделяются сепаратором, чтобы снизить трение и исключить взаимное заклинивание. Уплотнения удерживают смазку внутри узла и ограничивают попадание воды, пыли и абразива.
В кольцах выполняют крепежные отверстия под болты. В исполнениях с приводом одно из колец получает наружный или внутренний зубчатый венец. Поворотный подшипник с наружным зубом удобнее осматривать и смазывать, а поворотный подшипник с внутренним зубом часто лучше защищен компоновкой машины. Беззубые исполнения применяют там, где привод организован отдельно.
| Элемент | Назначение | Что контролируют |
|---|---|---|
| Кольца | Передают нагрузку между рамой и поворотной частью. | Диаметры, плоскостность, соосность, биение, отверстия. |
| Дорожки качения | Обеспечивают движение тел качения под нагрузкой. | Профиль, твердость, шероховатость, глубину упрочнения, отсутствие прижогов. |
| Тела качения | Снижают трение и воспринимают контактные напряжения. | Форму, размер, твердость, чистоту поверхности. |
| Сепаратор | Удерживает равномерный шаг шариков или роликов. | Износ, трещины, деформацию, совместимость со смазкой. |
| Зубчатый венец | Передает крутящий момент от привода. | Профиль зуба, шаг, биение, боковой зазор, пятно контакта. |
Дорожка качения и тела качения

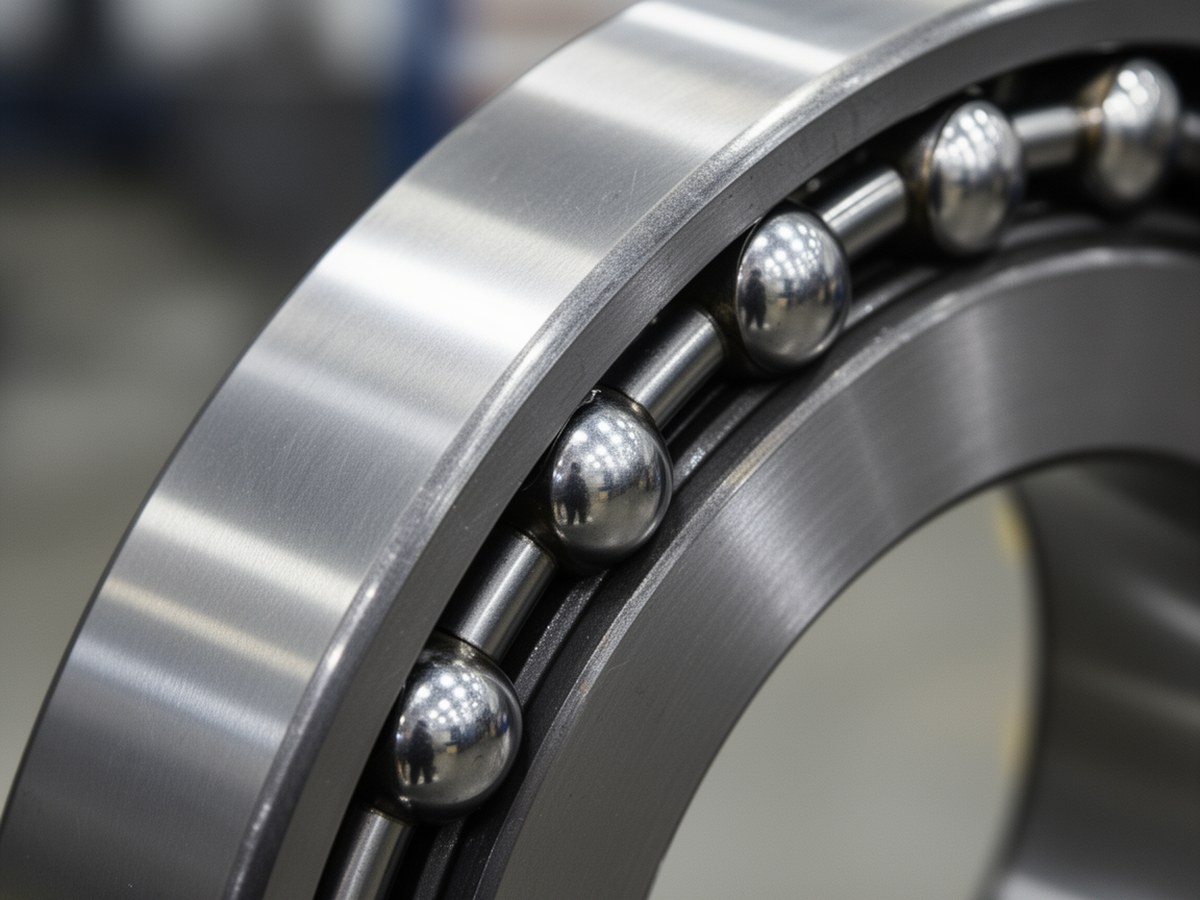

Изображение уместно после описания колец, дорожек и тел качения.
Типы ОПУ и области применения
| Тип ОПУ | Особенности | Типичные области применения |
|---|---|---|
| Однорядное шариковое | Компактное, сравнительно простое, воспринимает комбинированные нагрузки при умеренных моментах. | КМУ, небольшие краны, поворотные столы, легкая промышленная техника. |
| Двухрядное шариковое | Имеет повышенную грузоподъемность и лучше работает при переменных нагрузках. | Краны, экскаваторы, буровые и строительные машины среднего класса. |
| Однорядное роликовое | Выдерживает высокие радиальные и осевые нагрузки, требует точной геометрии посадочных поверхностей. | Поворотные платформы, промышленное оборудование, тяжелые приводы. |
| Трехрядное роликовое | Разделяет восприятие осевых, радиальных и моментных нагрузок между рядами роликов. | Карьерные экскаваторы, портовые краны, тяжелые башенные краны, крупные установки. |
| С наружным зубом | Венец доступен для осмотра, но сильнее открыт внешней среде. | Краны, манипуляторы, экскаваторы. |
| С внутренним зубом | Привод расположен внутри контура, зубья лучше защищены компоновкой. | Поворотные платформы с ограниченным внешним габаритом. |
| Без зубчатого венца | Работает как несущий поворотный узел без зубчатой передачи на кольце. | Оборудование с отдельным приводом или свободным поворотом. |
Материалы колец, тел качения и сепараторов
Для колец ОПУ применяют конструкционные и легированные стали, способные сочетать прочную сердцевину с износостойкой рабочей поверхностью. В технической практике встречаются стали семейства 42CrMo, 50Mn, 40Х, 40ХН, 40ХН2МА и другие марки, но конкретный выбор зависит от стандарта, технических условий, диаметра, нагрузки и способа упрочнения.
Для крупных и ответственных ОПУ важна не только марка стали, но и металлургическая чистота: неметаллические включения, ликвация и внутренние дефекты могут стать очагами контактной усталости. Поэтому входной контроль материала и неразрушающий контроль заготовок входят в основные операции.
Тела качения обычно изготавливают из подшипниковых сталей с высокой чистотой металла, например сталей класса ШХ15 и близких по назначению материалов. Для шариков и роликов критичны точность формы, низкая шероховатость, стабильная твердость и отсутствие дефектов поверхности.
Сепараторы выполняют из стали, латуни, бронзы или инженерных полимеров. Металлические сепараторы устойчивы к температуре и ударным нагрузкам, полимерные снижают массу и шум, но требуют проверки совместимости со смазкой, температурой и режимом работы. Уплотнения обычно делают из маслостойких эластомеров.
Технология изготовления
Производство ОПУ начинается с подготовки заготовок для колец: поковок, раскатных колец или иных заготовительных форм. После входного контроля материала выполняют черновую механообработку, снимают основные припуски и формируют базовые поверхности. Затем идут чистовая обработка посадочных плоскостей, сверление крепежных отверстий и обработка дорожек качения.
Если конструкция имеет зубчатый венец, отдельной операцией выполняют зубообработку: нарезание наружных или внутренних зубьев, контроль профиля, шага и биения. В некоторых ОПУ после зубообработки применяют локальное упрочнение зубьев, если это задано чертежом или техническими условиями.
Финишные операции зависят от класса точности и назначения узла. Дорожки могут шлифовать, полировать или обрабатывать другими методами для получения нужной шероховатости и геометрии. После сборки устанавливают тела качения, сепараторы, дистанционные элементы, уплотнения, закладывают смазку и выполняют маркировку.
| Этап | Что выполняют | Что важно контролировать |
|---|---|---|
| Заготовка | Получение кольцевой заготовки и термическая подготовка при необходимости. | Состав стали, макроструктура, отсутствие трещин и грубых дефектов. |
| Черновая обработка | Точение, расточка, подготовка баз и припусков. | Овальность, припуски, внутренние напряжения, стабильность формы. |
| Дорожки качения | Формирование профиля дорожки под шарики или ролики. | Радиус профиля, положение дорожки, шероховатость, соосность. |
| Термообработка | Закалка, отпуск, цементация или локальное упрочнение. | Твердость, глубина слоя, деформации, отсутствие трещин. |
| Зубообработка | Нарезание наружного или внутреннего зубчатого венца. | Профиль зуба, шаг, биение, шероховатость, пятно контакта. |
| Сборка | Установка тел качения, сепаратора, уплотнений и смазки. | Зазор, момент вращения, герметичность, равномерность хода. |
Термообработка и упрочнение поверхностей
Термообработка нужна, чтобы рабочая поверхность выдерживала контактные напряжения, а сердцевина кольца сохраняла вязкость. Для дорожек качения часто применяют индукционную закалку: нагревают локальную зону дорожки, быстро охлаждают и затем отпускают. Такой подход снижает риск общей деформации крупного кольца.
Для отдельных конструкций применяют объемную закалку, цементацию, нитроцементацию или локальное упрочнение зубьев. Типичные диапазоны твердости дорожек и тел качения задают в чертеже, стандарте или ТУ; универсального значения для всех ОПУ нет. Чрезмерная твердость без достаточной глубины слоя может повысить риск растрескивания, а недостаточная твердость ускоряет пластическую деформацию и износ.
Требования к допускам, грузоподъемности, испытаниям, твердости и маркировке задаются чертежом, техническими условиями, паспортом изделия и применимыми стандартами на подшипники качения. Их нельзя переносить между типоразмерами без проверки документации.
Контроль качества при производстве
Контроль качества ОПУ строится как цепочка проверок: сначала подтверждают материал, затем геометрию и состояние поверхностей, после этого проверяют термообработку, зубчатый венец, сборочные параметры и работу узла. Часть дефектов невозможно надежно исправить на поздней стадии, поэтому контроль распределяют по всему маршруту производства.
| Метод контроля | Что проверяет | Какие проблемы выявляет |
|---|---|---|
| Входной контроль материала | Сертификаты, химический состав, соответствие марки стали. | Неверный материал, отклонения состава, риск низкой прокаливаемости. |
| Неразрушающий контроль | Заготовки, кольца, зоны после термообработки. | Трещины, расслоения, крупные внутренние дефекты. |
| Измерение твердости | Дорожки качения, зубья, контрольные зоны колец. | Недокал, перегрев, неравномерность упрочнения. |
| Геометрический контроль | Диаметры, плоскостность, соосность, биение, расположение отверстий. | Перекос, овальность, ошибки базирования, проблемы монтажа. |
| Контроль шероховатости | Дорожки качения, посадочные и зубчатые поверхности. | Повышенное трение, ускоренный износ, риск разрушения смазочной пленки. |
| Контроль зубьев | Профиль, шаг, боковой зазор, радиальное биение венца. | Шум, неравномерное зацепление, локальный износ зубьев. |
| Сборочный контроль | Монтажный зазор, момент сопротивления вращению, герметичность. | Закусывание, избыточный люфт, повреждение уплотнений, загрязнение смазки. |
| Приемо-сдаточные испытания | Ход узла, нагрев, шум, вибрацию, стабильность момента по программе контроля. | Скрытые ошибки сборки, дефекты дорожек, неправильное распределение нагрузки. |
Нагрузки, ресурс и расчетные параметры
ОПУ редко работает под одной простой нагрузкой. На него одновременно действуют осевая сила от веса и рабочего усилия, радиальная сила от бокового воздействия, крутящий момент от привода и опрокидывающий момент от вылета стрелы, ковша или платформы. При ударных и переменных режимах расчетный запас особенно важен.
L10 = (C / P)p × 106
где L10 обозначает базовый ресурс в оборотах, C обозначает динамическую грузоподъемность, P обозначает эквивалентную динамическую нагрузку, p = 3 для шариковых узлов и p = 10/3 для роликовых узлов. Для перевода в часы учитывают частоту вращения и реальный цикл работы машины.
P = X · Fa + Y · Fr
Упрощенная запись показывает принцип объединения осевой нагрузки Fa и радиальной нагрузки Fr. Коэффициенты X и Y берут по расчетной методике производителя или нормативной документации для конкретного типа ОПУ.
M = F · l
Опрокидывающий момент M равен произведению силы F на плечо l. В реальном расчете дополнительно учитывают массу поворотной части, динамику, уклон, ветровую нагрузку и режим работы оборудования.
Для ОПУ с малыми углами поворота, качательным движением, редкими полными оборотами и сложными моментными нагрузками классическая формула L10 служит только ориентиром. Окончательный расчет ресурса выполняют по методике производителя, стандарту или расчетной программе для конкретного узла.
Монтаж и эксплуатационный контроль
Даже качественно изготовленное опорно-поворотное устройство может быстро выйти из строя при неправильном монтаже. Опорные поверхности должны быть достаточно жесткими и плоскими, чтобы не деформировать кольца после затяжки. Болты затягивают по заданной схеме и моменту, обычно в несколько проходов, с контролем состояния резьбы и посадочных поверхностей.
После установки проверяют плавность вращения, отсутствие закусывания, монтажный зазор, работу уплотнений и подачу смазки. Повторную протяжку крепежа, замену смазки и контроль люфта выполняют по регламенту машины, условиям эксплуатации и паспорту ОПУ, а не по универсальному интервалу.
Диагностика ОПУ в эксплуатации включает контроль люфта, момента сопротивления вращению, шума, нагрева, состояния смазки, металлических частиц, износа зубчатого венца и повреждений уплотнений. Рост люфта ОПУ, неравномерный ход, стук при смене направления и загрязненная смазка обычно требуют остановки и детальной проверки.
Частая ошибка состоит в том, что ОПУ рассматривают как сменную деталь, независимую от рамы. На практике жесткость основания, плоскостность, затяжка болтов и загрязнение смазки могут влиять на ресурс не меньше, чем материал колец.
Типовые дефекты и причины отказов
Дефекты ОПУ могут быть связаны с материалом, производством, монтажом или эксплуатацией. Для диагностики важно отличать дефекты дорожек качения от проблем зубчатого венца, крепежа, смазки и уплотнений.
| Дефект | Вероятные причины | Профилактика |
|---|---|---|
| Бринеллирование дорожки | Ударная нагрузка, перегрузка, транспортные удары, работа без устойчивой смазочной пленки. | Контроль режимов, защита при транспортировке, правильная смазка, исключение ударов. |
| Выкрашивание дорожек | Контактная усталость, неметаллические включения, перегрузка, перекос колец, недостаточная глубина упрочнения. | Чистая сталь, НК, правильная термообработка, контроль плоскостности основания. |
| Коррозия | Повреждение уплотнений, вода в смазке, хранение без консервации, работа в агрессивной среде. | Герметизация, регулярная смазка, защита при хранении и мойке техники. |
| Износ зубчатого венца | Неправильный боковой зазор, перекос редуктора, недостаток смазки, абразив, биение венца. | Контроль зацепления, смазка венца, проверка биения, очистка от загрязнений. |
| Разрушение сепаратора | Вибрация, перекос, загрязнение, усталость материала, неправильный зазор. | Контроль сборки, чистая смазка, диагностика шума и момента вращения. |
| Повышенный люфт | Износ дорожек и тел качения, ослабление крепежа, деформация основания. | Периодический контроль зазора, протяжка болтов по регламенту, проверка рамы. |
| Перегрев и рост момента вращения | Недостаток или избыток смазки, перекос, загрязнение, повреждение дорожек. | Контроль смазки ОПУ, проверка герметизации, измерение момента и температуры. |
Как выбирать ОПУ для машины или узла
Выбор ОПУ начинают не с диаметра, а с нагрузки и режима работы. Нужно определить осевую и радиальную силы, опрокидывающий момент, скорость вращения, число циклов, ударность режима, температуру, влажность, пыльность и требования к точности позиционирования. Затем подбирают конструкцию: шариковую, роликовую, двухрядную или трехрядную.
Далее проверяют посадочные размеры, крепеж, наличие внутреннего или наружного зубчатого венца, параметры зацепления, требования к смазке и доступность контрольных точек после монтажа. Для ответственных машин важны не только расчетная грузоподъемность и ресурс ОПУ, но и возможность контроля люфта, состояния зубьев, герметизации и смазки в течение всего срока службы.
- Для умеренных нагрузок и компактной техники часто достаточно однорядного шарикового исполнения.
- Для тяжелых моментных нагрузок и длительной работы под переменным усилием чаще рассматривают роликовые и трехрядные конструкции.
- Для загрязненной среды критичны уплотнения, смазка, защита зубчатого венца и доступность обслуживания.
- Для точного позиционирования важны биение, зазор, жесткость основания и стабильность момента сопротивления вращению.
- Для ремонтной замены дополнительно проверяют посадочные диаметры, расположение отверстий, высоту узла, модуль зубьев и направление зубчатого венца.
