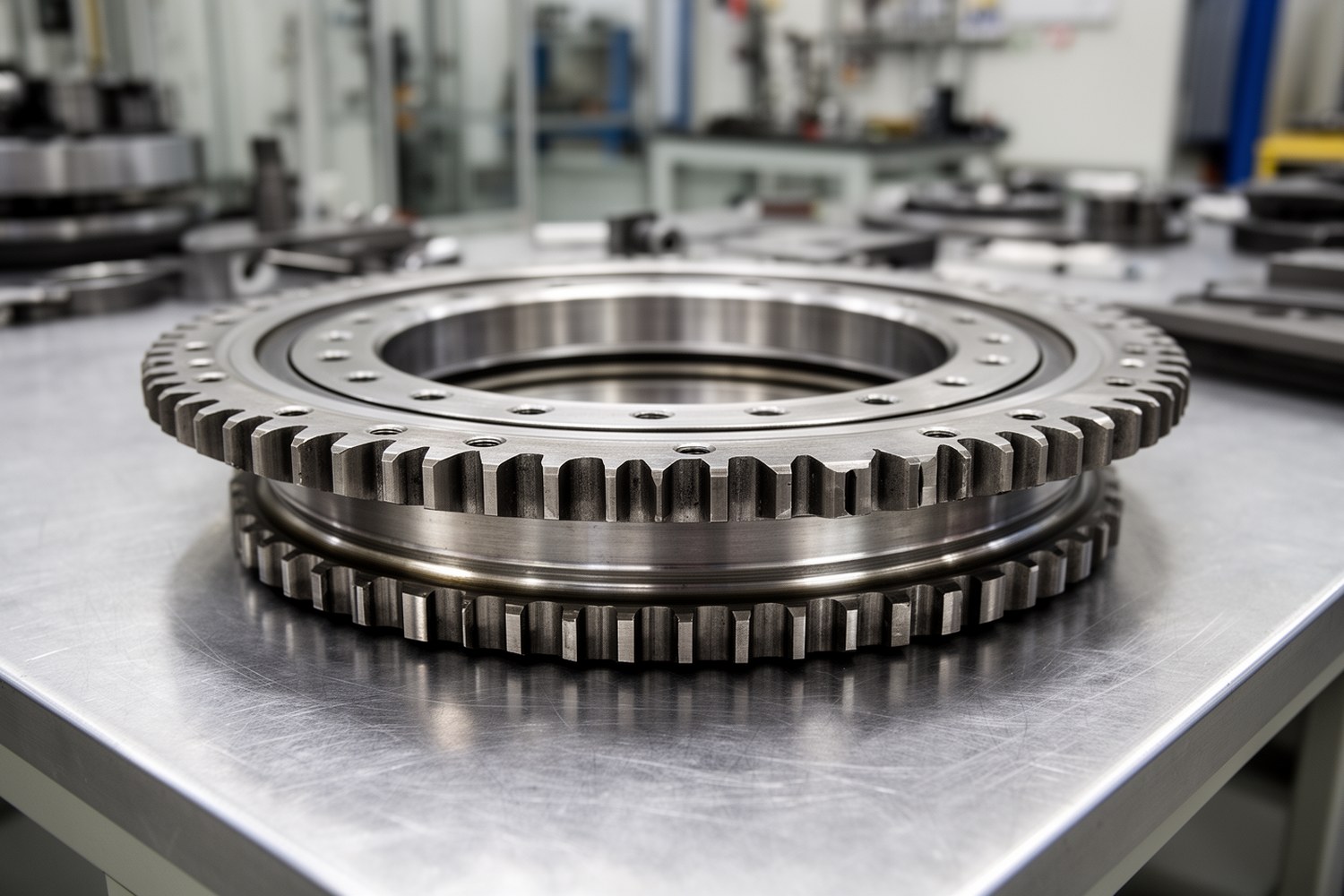

Опорно-поворотные устройства (ОПУ) принимают и передают осевые, радиальные нагрузки и опрокидывающие моменты от поворотной платформы к неподвижной раме машины. От их состояния зависит работа экскаваторов, башенных и автомобильных кранов, промышленных манипуляторов. Ниже приведены стандартизированные методы контроля зазоров, алгоритмы проверки крепежа и критерии отбраковки деталей.
- Базовые параметры: радиальный, осевой и опрокидывающий зазоры.
- Методы контроля: индикаторный (люфт), динамометрический и УЗК (крепеж), вибродиагностика.
- Критерии замены: превышение допустимого износа дорожек качения, тел качения или зубчатого венца.
Классификация и базовые параметры ОПУ
Характеристики и нормы отбраковки зависят от конструкции узла. По типу тел качения устройства делятся на три группы:
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Шариковые ОПУ
Применяются при умеренных нагрузках. Отличаются меньшим сопротивлением вращению, компенсируют небольшие перекосы опорных поверхностей. Выпускаются в однорядном и двухрядном исполнении.
Роликовые ОПУ
Рассчитаны на тяжелые режимы с высокими опрокидывающими моментами. Линейный контакт роликов с дорожкой качения кратно увеличивает несущую способность, однако требует высокой жесткости опорных конструкций.
Комбинированные ОПУ
Сочетают роликовые и шариковые ряды. Ролики берут на себя основные осевые нагрузки и опрокидывающие моменты, шарики компенсируют радиальные смещения. Ставятся на сверхтяжелую технику.
Допуски и зазоры: нормы и методы контроля
При работе дорожки и тела качения подвергаются абразивному и усталостному износу. Зазоры постепенно увеличиваются. Их делят на три вида:
- Радиальный: смещение колец в плоскости, перпендикулярной оси вращения.
- Осевой: взаимное смещение колец вдоль оси вращения.
- Опрокидывающий: разница между взаимным сдвигом наружного венца и внутренней обоймы в осевом направлении при минимальном и максимальном опрокидывающем моменте.
Допустимый радиальный зазор нового или восстановленного устройства можно предварительно оценить по формуле:
Где Z обозначает допустимый радиальный зазор (мм), D соответствует номинальному диаметру ОПУ (мм).
| Диаметр ОПУ (мм) | Допустимый люфт (мм) | Критический люфт (мм) |
|---|---|---|
| До 1000 | 0.5 – 0.7 | 1.2 |
| 1000 – 1500 | 0.7 – 0.9 | 1.5 |
| 1500 – 2000 | 0.9 – 1.2 | 1.8 |
| Свыше 2000 | 1.2 – 1.5 | 2.5 |
Алгоритм измерения люфта и техника безопасности
Опрокидывающий зазор показывает степень износа без снятия узла с машины. Процедура связана с перемещением тяжелых рабочих органов и требует соблюдения техники безопасности.
Перед началом измерений площадка должна быть горизонтальной, аутригеры выставлены в рабочее положение, а в зоне действия стрелы не должно быть людей. Скорость ветра не может превышать паспортные ограничения техники.
Порядок проведения измерений:
- Очистить поверхности неподвижного и подвижного колец от грязи и старой смазки в месте установки прибора.
- Закрепить магнитную стойку с индикатором часового типа (ИЧ-10) на ходовой раме. Измерительный щуп упереть в обработанную поверхность поворотной платформы или подвижного кольца максимально близко к дорожке качения.
- Перевести стрелу в положение с минимальным опрокидывающим моментом (обычно это максимальный угол подъема без груза). Обнулить шкалу.
- Опустить стрелу горизонтально или поднять контрольный груз для создания максимального опрокидывающего момента.
- Снять показания. Разность значений покажет величину опрокидывающего зазора в конкретной точке.
- Повторить замеры в 4-8 точках по окружности, поворачивая платформу.

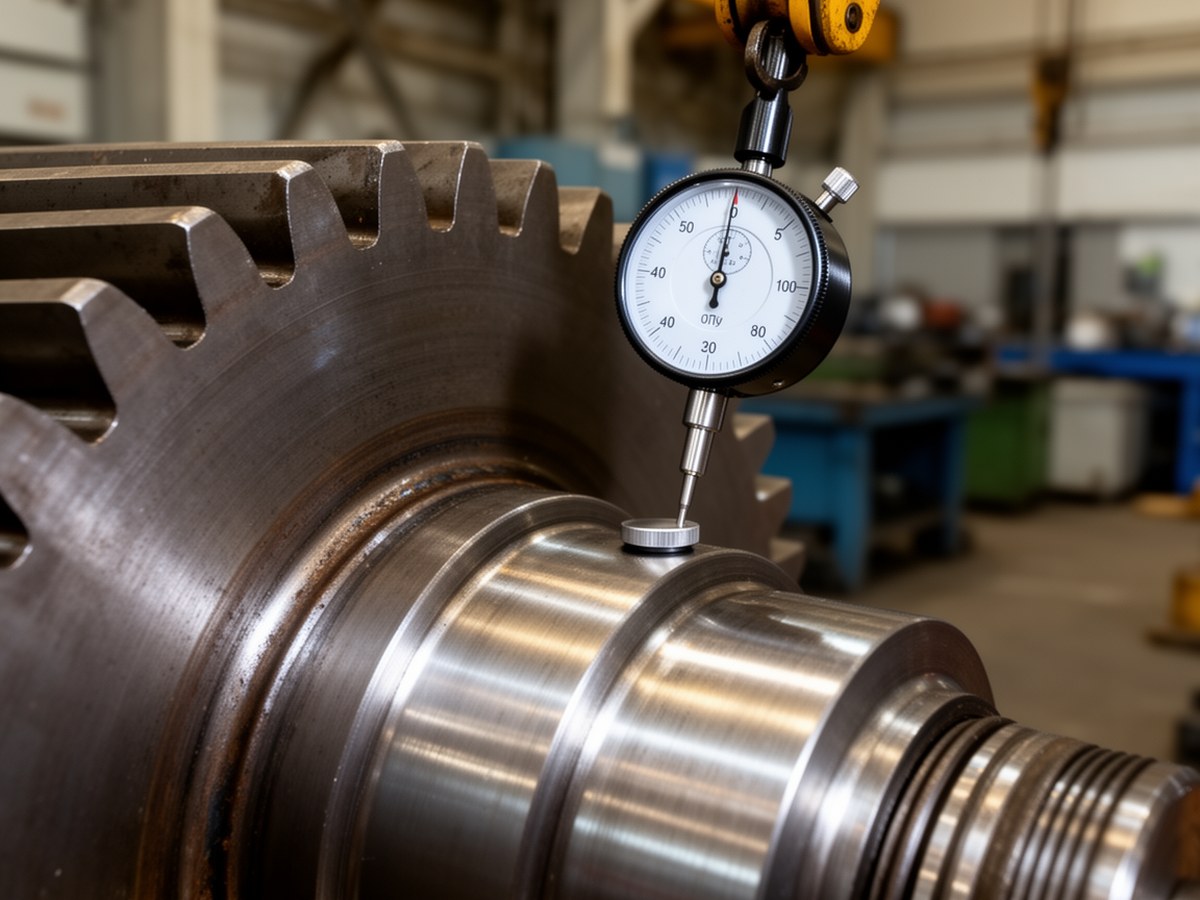

Измерение опрокидывающего зазора
Индикаторный метод является основным способом оценки износа без демонтажа.
Контроль и диагностика болтовых соединений
Крепление ОПУ к раме напрямую влияет на безопасность машины. Регламенты технического обслуживания четко описывают процедуру проверки болтовых соединений на ослабление.
Применяют два основных метода:
- Динамометрический. Момент затяжки проверяют тарированными ключами или гидравлическими тензодомкратами. Протяжку делают крест-накрест для равномерного прилегания.
- Ультразвуковой (УЗК) вытяжки шпилек. Измеряет фактическое удлинение болта под нагрузкой. Дает более точный показатель усилия предварительного натяжения по сравнению с крутящим моментом, зависящим от трения в резьбе.
| Резьба (Класс прочности 10.9) | Рекомендуемый момент затяжки (Н·м) | Усилие предварительного натяжения (кН) |
|---|---|---|
| M16 | 180 – 200 | 75 |
| M20 | 350 – 380 | 115 |
| M24 | 600 – 630 | 165 |
| M27 | 880 – 920 | 215 |
Критерии отбраковки: Если в одном секторе ослабло более 10% болтов или УЗК показал пластическую деформацию резьбы, весь комплект крепежа меняют целиком. Повторно ставить демонтированные высокопрочные болты запрещено.
Предельные нормы износа элементов
Во время капитального ремонта и дефектовки снятого узла все компоненты проходят инструментальный обмер.
| Параметр | Допустимое значение износа | Метод и инструмент контроля |
|---|---|---|
| Износ дорожек качения | до 0.3 мм (локально) | Профилометрия, нутромер |
| Износ тел качения | до 0.1 мм от номинала | Микрометр |
| Износ зубьев венца (по хорде) | до 0.4 мм | Штангензубомер |
| Выкрашивание зубьев | не более 10% площади зуба | Визуально-измерительный контроль |
Расширенные методы неразрушающего контроля
На критически важных объектах используют методы предиктивной диагностики для защиты от внезапных поломок.
Вибродиагностика
Спектральный анализ вибрации находит дефекты на ранних стадиях. Неравномерный износ дорожек качения дает частоты 10-20 Гц (амплитуда >10 мм/с²). Повреждение тел качения вызывает пики на 30-45 Гц. Износ зубчатого венца виден в высокочастотном спектре 75-110 Гц.
Термография
Тепловизионное обследование работающего механизма показывает зоны локального перегрева. Разница температур (∆T) свыше 15°C между секторами говорит о масляном голодании или разрушении сепаратора. Перепад более 20°C указывает на критический перекос колец.
Трибологический анализ смазки
Исследование пластичной смазки из рабочей зоны показывает реальную картину износа. Главный фокус направлен на поиск внешних загрязнителей.
| Параметр | Допустимое значение | Критическое значение | Причина отклонения |
|---|---|---|---|
| Содержание железа (Fe) | до 200 ppm | более 500 ppm | Абразивный износ дорожек или зубьев |
| Содержание меди (Cu) | до 50 ppm | более 100 ppm | Износ латунных сепараторов |
| Содержание кремния (Si) | до 30 ppm | более 80 ppm | Попадание пыли/песка через уплотнения |
| Обводнение (H₂O) | до 0.1% | более 0.5% | Конденсат, негерметичность уплотнений |
Кремний (Si) в смазке работает как абразивная паста и многократно ускоряет износ металла. Вода вызывает коррозию, разрушает масляную пленку и провоцирует задиры на телах качения.
Расчет прогнозируемого остаточного ресурса
Данные регулярных замеров люфта и трибологического анализа позволяют вычислить примерный остаточный ресурс узла:
Обозначения:
- T_{ost}: прогнозируемый остаточный ресурс (в моточасах);
- S_{pred}: предельно допустимый износ или люфт (мм);
- S_{tek}: текущее измеренное значение износа (мм);
- K: поправочный коэффициент условий эксплуатации (от 0.7 для тяжелых до 1.0 для нормальных);
- N: нормативный срок службы по паспорту;
- V: скорость нарастания износа (мм/год или мм/1000 моточасов);
- T: фактическое время наработки с момента ввода в эксплуатацию.
Регулярный мониторинг параметров и своевременная протяжка болтов предотвращают аварии и продлевают срок службы узла.
