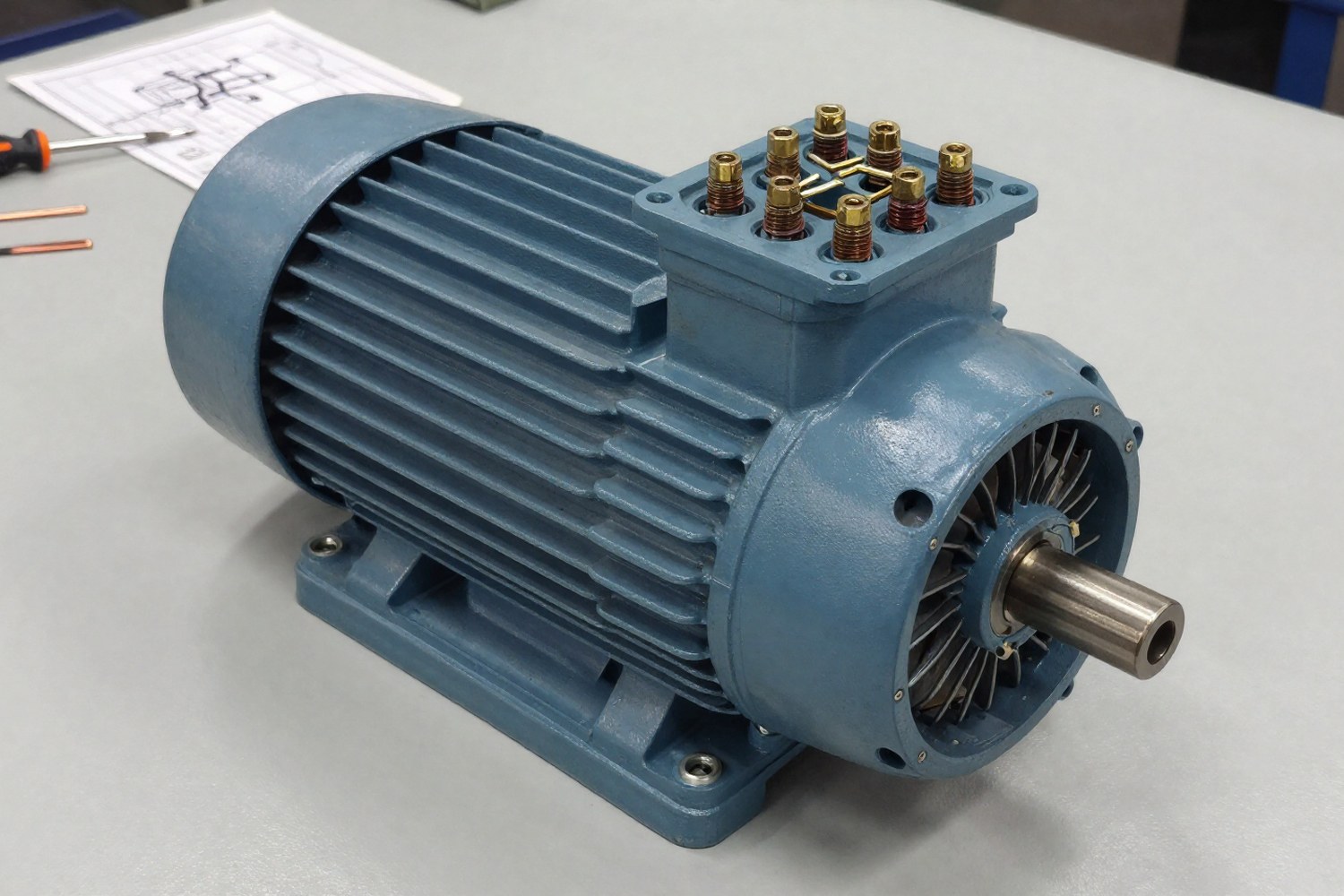

Стандартные электродвигатели рассчитаны на умеренные климатические условия: температура до +40°C, высота до 1000 м, относительная влажность до 85%. При отклонении параметров среды от нормы возникают риски перегрева, коррозии, разрушения изоляции и повреждения узлов. Оптимизация конструкции это инженерный процесс адаптации материалов, геометрии и систем защиты под конкретные внешние условия.
Влияние внешних условий на конструкцию электродвигателя
Основной нормативный документ по требованиям к электрическим машинам переменного тока в России, ГОСТ 30037-2013. Он классифицирует условия эксплуатации и устанавливает базовые параметры. Однако реальные условия часто превышают стандартные ограничения, что требует специальных конструктивных решений.
Ключевые условия среды, влияющие на надежность:
- Температурный режим: влияет на старение изоляции, вязкость смазки, тепловое расширение деталей.
- Влажность и агрессивные среды: вызывают коррозию, снижение сопротивления изоляции, химическую деградацию материалов.
- Вибрации и удары: приводят к ослаблению крепежа, износу подшипников, разрушению обмоток.
- Высота над уровнем моря: снижает охлаждающую способность воздуха и диэлектрическую прочность.
- Электромагнитные помехи: при использовании частотно-регулируемых приводов (ЧРП) возникают перенапряжения, разрушающие изоляцию.
Краткий вывод: Оптимизация начинается с анализа среды эксплуатации. Выбор материалов корпуса, класса изоляции и системы охлаждения подбирают по максимальным ожидаемым нагрузкам, а не только по номинальным параметрам двигателя.
Термическая оптимизация и изоляция
Температурный режим, критический параметр ресурса электродвигателя. Изоляция обмоток, наиболее уязвимый узел. Согласно правилу Монтцингера, скорость старения изоляции экспоненциально зависит от температуры.
Правило Монтцингера
Правило гласит, что повышение рабочей температуры обмоток сверх номинального значения сокращает срок службы изоляции. Для большинства классов изоляции правило имеет вид:
Где:
- Lx, ожидаемый срок службы при температуре Tx;
- L0, исходный срок службы при номинальной температуре T0;
- T0, предельно допустимая температура для данного класса изоляции;
- Tx, фактическая температура обмотки.
Классы нагревостойкости изоляции
Выбор класса изоляции определяет допустимый температурный градиент и ресурс двигателя. Стандартные классы приведены в таблице ниже. Класс A исключен из современных стандартов IEC 60034-1 как устаревший, но упоминается для полноты исторической справки.
| Класс | Предельная температура (°C) | Типичные материалы | Ресурс (часы) |
|---|---|---|---|
| A | 105 | Бумага, шелк, хлопок с пропиткой | ~10 000 |
| B | 130 | Стекловолокно, слюда с кремнийорганикой | ~20 000 |
| F | 155 | Стекловолокно, слюда с эпоксидными смолами | ~40 000 |
| H | 180 | Силиконовые смолы, полиимиды | ~60 000 |
| C | >180 | Керамика, тефлон, слюда без органики | >60 000 |
Расчет снижения нагрузки при повышенной температуре
Если двигатель работает в среде с температурой выше стандартных +40°C, необходимо снизить электрическую нагрузку, чтобы не превысить предельную температуру изоляции. Коэффициент снижения нагрузки k рассчитывают по формуле, учитывающей разность температурных напусков:
Пример: Двигатель класса изоляции F (Tmax = 155°C), работающий при температуре окружающей среды +60°C (вместо стандартных +40°C).
Нагрузку следует снизить до 91% от номинальной. Альтернативное решение, замена изоляции на класс H (180°C), что позволит сохранить номинальную мощность.
Примечание: При работе в условиях высоких температур необходимо также использовать высокотемпературные смазки для подшипников и материалы с низким коэффициентом термического расширения для критических деталей.
Защита от влаги и агрессивных сред
Влажность, соляной туман, химические пары и пыль требуют усиленной защиты корпуса и внутренних узлов. Основным показателем является степень защиты IP (International Protection), определяемая стандартом ГОСТ 14254-96 (аналог IEC 60529).
Степени защиты IP
| IP-код | Защита от твердых тел | Защита от жидкостей | Типичное применение |
|---|---|---|---|
| IP23 | >12,5 мм | Дождь под углом до 60° | Внутренние помещения |
| IP44 | >1 мм | Брызги с любого направления | Общепромышленные цеха |
| IP55 | Пылезащищен | Струи воды с любого направления | Улица, пищевая промышленность |
| IP65 | Пыленепроницаем | Струи воды с любого направления | Химическая промышленность |
| IP67 | Пыленепроницаем | Временное погружение | Прибрежные зоны, мойки |
| IP68 | Пыленепроницаем | Длительное погружение | Подводное оборудование |
Материалы корпуса и покрытия
Выбор материала корпуса зависит от агрессивности среды. Стандартные двигатели изготавливаются из серого чугуна или алюминиевого литья с окрашиванием. Для специфических условий применяют:
- Нержавеющая сталь (AISI 304, 316): для пищевой, химической промышленности и морских платформ. Обеспечивает высокую коррозионную стойкость.
- Композиты (GRP): стеклопластик. Легкий, химически инертный материал. Используется в агрессивных средах с кислотами и щелочами.
- Чугун с эпоксидным покрытием: экономичное решение для умеренно агрессивных сред. Толщина покрытия, не менее 120 мкм.
Влияние соляного тумана
Для морских платформ и прибрежных зон критична стойкость к соляному туману. Стандартные лакокрасочные покрытия быстро разрушаются. Рекомендуется использовать нержавеющие крепежи марки AISI 316L, применять двойные торцевые уплотнения с дренажом и наносить специальные антикоррозионные покрытия, устойчивые к хлоридам.
Система термостатического подогрева
При работе в условиях высокой влажности и перепадов температур, когда температура двигателя ниже точки росы, на обмотках образуется конденсат. Для предотвращения этого устанавливаются нагреватели.
Мощность нагревателя P (Вт) рассчитывают по формуле:
Где:
- k, коэффициент теплопередачи корпуса (типично 5–8 Вт/м²·°C);
- S, площадь поверхности корпуса (м²);
- Tmin, минимальная допустимая температура внутри корпуса (°C);
- Tdp, температура точки росы окружающего воздуха (°C).
Пример: Для двигателя с площадью корпуса 0,6 м², k = 6 Вт/м²·°C, требуемой внутренней температурой 15°C и точкой росы 10°C:
Механическая устойчивость и виброзащита
Вибрации возникают из-за дисбаланса ротора, электромагнитных сил (кратных частоте сети) и внешних механических воздействий. Они приводят к износу подшипников, ослаблению крепежа и разрушению обмоток. Стандарт виброустойчивости, ГОСТ 30295-95 (IEC 60034-26).
Источники вибраций
| Источник | Частотный диапазон | Последствия |
|---|---|---|
| Дисбаланс ротора | Частота вращения (1×) | Износ подшипников, нарушение соосности |
| Электромагнитные силы | 100–120 Гц (2× частота сети) | Шум, нагрев, усталость изоляции |
| Внешние механические воздействия | Широкий спектр | Разрушение узлов крепления |
| Подшипниковые дефекты | Высокочастотные (кГц) | Разрушение подшипников, перегрев |
Расчет виброизоляции
Для защиты двигателя от внешних вибраций используются виброизоляторы. Ключевым параметром является собственная частота колебаний системы f:
Где:
- Kvib, суммарная жесткость виброизоляторов (Н/м);
- m, масса двигателя (кг).
Для предотвращения резонанса собственная частота системы должна быть не менее чем в √2 раз ниже минимальной частоты возбуждения fexc:
Пример: Двигатель массой 120 кг, минимальная частота возбуждения 25 Гц.
Требуемая жесткость виброизоляторов:
Усиление подшипниковых узлов
В условиях высоких вибраций стандартные шарикоподшипники могут выходить из строя преждевременно. Рекомендуется использовать роликовые подшипники повышенной грузоподъемности (на 30–50% выше стандартных), применять подшипники с увеличенными внутренними зазорами (C3, C4) для компенсации тепловых деформаций и усиливать подшипниковые щиты ребрами жесткости.
Специфика работы на высотах и при низких температурах
Высота над уровнем моря
При высоте свыше 1000 м плотность воздуха снижается, что ухудшает охлаждение двигателя и снижает диэлектрическую прочность воздуха. Это требует снижения мощности двигателя, увеличения площади охлаждения (ребра, вентиляторы повышенной производительности) и увеличения воздушных зазоров в изоляции.
Коэффициент снижения мощности k в зависимости от высоты H (м) при H > 1000 м:
| Высота (м) | Плотность воздуха | Снижение охлаждения (%) | Коэффициент мощности |
|---|---|---|---|
| 1000 | 1,00 | 0 | 1,00 |
| 2000 | 0,74 | 26 | 0,94 |
| 3000 | 0,65 | 35 | 0,86 |
| 4000 | 0,57 | 43 | 0,78 |
Низкие температуры
При температурах ниже -20°C возникают проблемы с загустением смазки, хрупкостью материалов и конденсацией. Решения:
- Смазки: использование синтетических масел (полиальфаолефины, силиконовые) с низкой температурой застывания. Пример: Mobil SHC 100 (диапазон -60°C...+150°C).
- Уплотнения: применение фторсиликоновой резины или PTFE, сохраняющих эластичность при отрицательных температурах.
- Зазоры: увеличение зазоров между ротором и статором на 10–15% для компенсации температурной усадки металла.
- Подогрев: установка систем предварительного подогрева обмоток и подшипниковых щитов.
Электромагнитная совместимость (ЭМС) и работа с ЧРП
При использовании частотно-регулируемых приводов (ЧРП) на обмотки двигателя подаются импульсы с высокой крутизной фронта (dV/dt). Это приводит к деградации изоляции от коронных разрядов: импульсные напряжения превышают порог PDIV (Partial Discharge Inception Voltage), вызывая локальные пробоя в изоляции статора. Также возникают токи через подшипники: разность потенциалов между корпусом ротора и статором вызывает протекание токов через подшипники, разрушая их.
Для оптимизации применяют изоляцию с повышенной короноразрядной стойкостью (класс F с усиленной пропиткой или класс H), устанавливают дроссели синус-фильтров или фильтры dV/dt на выходе ЧРП, экранируют кабели питания и используют заземляющие кольца на роторе.
Расчет эффективности и выбор решений
Комплексная оптимизация требует баланса между стоимостью модификаций и увеличением ресурса. Основные этапы:
- Анализ среды: определение максимальных значений температуры, влажности, вибраций, высоты.
- Выбор базовых параметров: класс изоляции, степень защиты IP, материал корпуса.
- Расчет тепловых и механических нагрузок: проверка соответствия выбранных параметров условиям эксплуатации.
- Детализация узлов: выбор смазок, уплотнений, виброизоляторов.
- Верификация: расчет ресурса и экономической эффективности (снижение затрат на ремонт и простои).
Пример комплексной оптимизации для металлургического производства:
- Среда: высокая температура (+50°C), металлическая пыль, вибрации.
- Решения: класс изоляции H, степень защиты IP55, корпус из чугуна с эпоксидным покрытием, усиленные подшипники, принудительное охлаждение.
Примечание: При работе с частотными преобразователями (ЧРП) необходимо учитывать влияние высокочастотных помех на изоляцию обмоток. Рекомендуется использовать изоляцию, устойчивую к импульсному напряжению (индуцированное напряжение), или устанавливать дроссели на выходе ЧРП.
