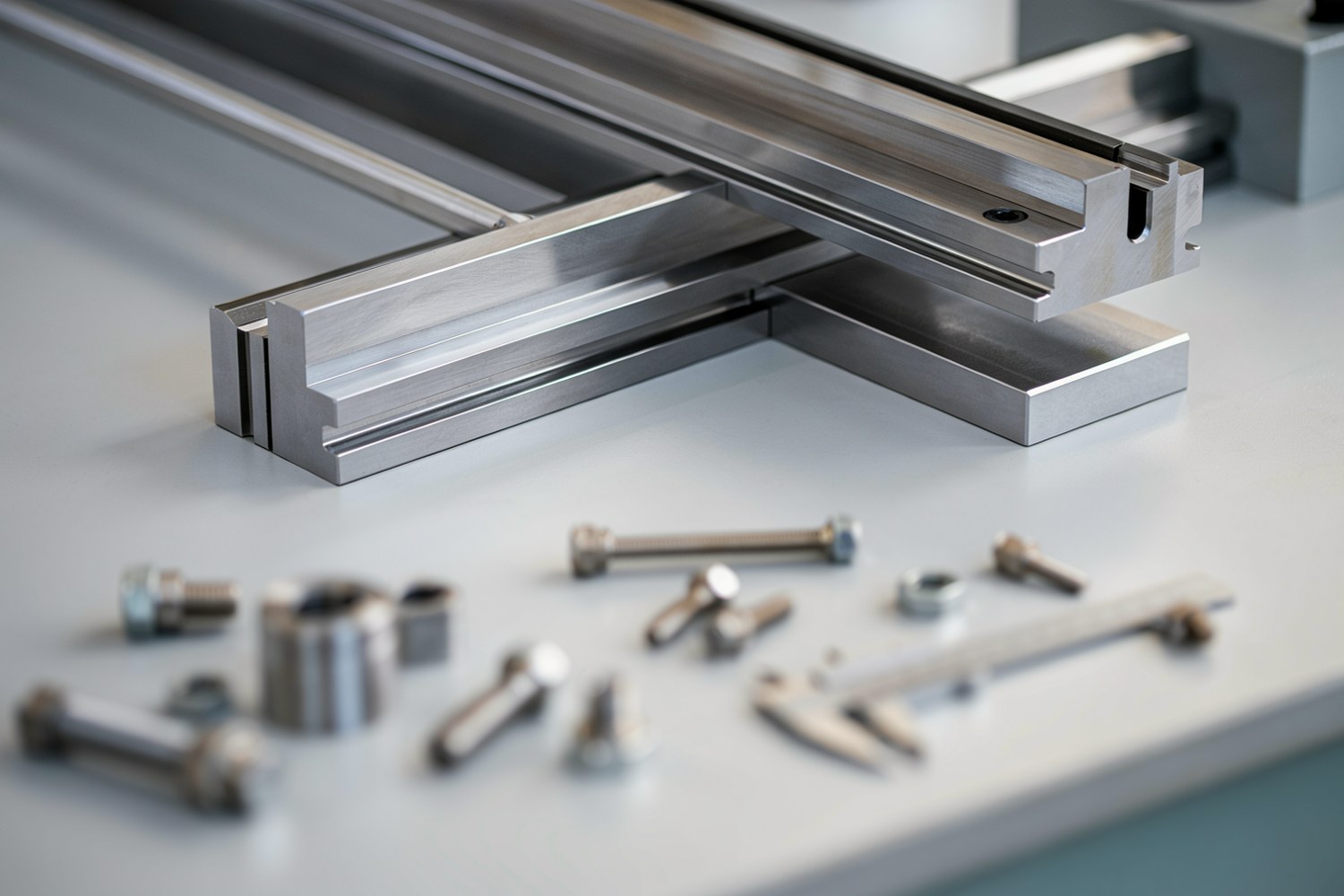

Оценка остаточного ресурса линейных направляющих: методики и расчеты

Физические механизмы износа линейных направляющих

Износ направляющих — процесс нелинейный. В нём обычно доминируют три типа повреждений. От механизма износа зависит, какую расчётную модель применять.

Связь между типом износа и диагностируемыми симптомами:

Методы контроля технического состояния

Для оценки ресурса нужны точные данные. Методы делятся на прямые (измерение геометрии) и косвенные (анализ поведения системы). Выбор зависит от класса точности оборудования и доступных инструментов.

Прямые методы измерения

Сравнение фактических геометрических параметров с чертежными допусками. Наиболее информативны для прецизионных осей (классы SP, UP).

Косвенные методы

Анализируют параметры, которые меняются по мере износа. Позволяют мониторить состояние без разборки узла, но требуют калибровки под конкретное оборудование.

• Вибродиагностика: анализ спектра вибраций. Появление пиков на частотах, связанных с частотой прохождения шариков или роликов через зону нагрузки, указывает на усталостные повреждения.
• Анализ силы трения: измерение усилия для перемещения каретки. Рост усилия или заедания говорят об абразивном износе или деградации смазки.
• Позиционная погрешность: использование интерферометрических датчиков ЧПУ для оценки отклонений траектории. Интегральный показатель, учитывающий износ направляющих, подшипников шпинделя и перекосы станины.

Нормативные предельные значения параметров

Оценить остаточный ресурс без предельно допустимых значений (ПДЗ) нельзя. ПДЗ зависят от класса точности направляющей. Превышение ПДЗ — это не обязательно физическое разрушение, но потеря функциональной точности. Значения приведены ориентировочно; точные допуски следует уточнять в каталогах производителей (ISO 1101, ISO 230-2).

Для расчёта остаточного ресурса часто используют параметр преднатяга. Снижение преднатяга указывает на износ дорожек качения. Если начальный преднатяг составляет 20 мкм, а предельно допустимый (по потере жёсткости) — 5 мкм, износ рассчитывается как разница между текущим и предельным значениями.

Математические модели расчета остаточного ресурса

Выбор модели зависит от характера износа и доступности данных. В инженерной практике применяют четыре основных подхода.

1. Линейная модель экстраполяции

Применяется при равномерном износе. Предполагает постоянную скорость изменения параметра. Подходит для абразивного износа при стабильной смазке.

Где:

• $R_{ост}$ — остаточный ресурс (время или циклы);
• $L_{пред}$ — предельно допустимое значение параметра;
• $L_{тек}$ — текущее измеренное значение;
• $L_{нач}$ — начальное значение (для новой направляющей);
• $T$ — наработка с момента запуска до текущего измерения;
• $v$ — скорость износа параметра в единицу времени.

2. Модель Париса (скорость роста трещин)

Оценивает усталостный ресурс. Описывает скорость роста усталостной трещины под действием циклических нагрузок. Требует знания механических свойств материала и геометрии дефекта.

Где:

• $da/dN$ — скорость роста трещины за один цикл (мм/цикл);
• $\Delta K$ — размах коэффициента интенсивности напряжений ($\text{МПа}\cdot\sqrt{\text{м}}$ или $\text{MPa}\cdot\text{mm}^{0.5}$);
• $C, m$ — эмпирические константы материала (определяются экспериментально).

3. Распределение Вейбулла (вероятностная оценка)

Стандартный метод для оценки надёжности подшипниковых узлов и направляющих. Учитывает статистический разброс ресурса. Позволяет рассчитать вероятность безотказной работы $R(t)$ в момент времени $t$.

Где:

• $\eta$ — характеристическая долговечность (параметр масштаба, к этому моменту выйдут из строя 63.2% изделий);
• $\beta$ — параметр формы. При $\beta < 1$ износ связан с браком, при $\beta \approx 1$ — случайные отказы, при $\beta > 1$ — усталостный износ по возрасту.

4. Влияние эксплуатационных коэффициентов

Номинальный ресурс $L_{ном}$ корректируется на условия эксплуатации. Это важно при расчёте остаточного ресурса, так как фактические условия часто отличаются от паспортных.

Где:

• $f_H$ — коэффициент нагрузки. Для лёгких нагрузок $f_H > 1$, для тяжёлых ($>0.1 C_0$) $f_H < 1$ (обычно 0.5–0.8). Перенагрузка резко снижает ресурс.
• $f_T$ — температурный коэффициент. При температурах выше 80°C твёрдость материала снижается, поэтому вводится коэффициент $f_T < 1$.
• $f_C$ — коэффициент чистоты смазки. Учитывает наличие абразивных частиц. В полевых условиях оценивается визуально (примеси в масле) или через анализ фильтров.

5. Модель Минера (эквивалентная нагрузка)

Применяется для станков с ЧПУ, работающих при переменных нагрузках. Позволяет суммировать повреждения от разных режимов работы (правило линейного суммирования повреждений).

Где:

• $L_{экв}$ — эквивалентный ресурс при переменных нагрузках;
• $f_i$ — доля времени работы в i-м режиме;
• $L_i$ — ресурс при работе только в i-м режиме (рассчитанный по формуле с коэффициентами $f_H, f_T$).

Практический алгоритм оценки и принятия решений

Оценка остаточного ресурса должна быть систематизирована. Ниже — пошаговый алгоритм для принятия инженерного решения о замене или ремонте.

1. Сбор данных: Получить паспортные данные (класс точности, номинальный ресурс $L_{ном}$, начальный преднатяг). Зафиксировать текущую наработку $T$.
2. Измерение параметров: Провести замеры ключевых параметров ($L_{тек}$): плавность хода, биение, позиционная погрешность, уровень вибрации.
3. Сравнение с нормативами: Сопоставить $L_{тек}$ с предельными значениями для данного класса точности (см. таблицу в разделе 3).
4. Расчет по модели:
   • Равномерный износ — линейная модель.
   • Признаки усталости (питтинг) — оценка по модели Париса или Вейбулла при наличии исторических данных.
   • Переменные нагрузки — расчёт эквивалентной нагрузки по правилу Минера.
5. Принятие решения:
   • $R_{ост} > 20\%$ от планового интервала ТО — продолжить эксплуатацию, увеличить частоту контроля.
   • $5\% < R_{ост} \le 20\%$ — запланировать замену в ближайшее плановое окно.
   • $R_{ост} \le 5\%$ или параметры превысили ПДЗ — немедленная замена или ремонт (восстановление преднатяга/замена каретки).
