Оценка состояния подшипникового узла по вибрации

Оценка состояния подшипникового узла по вибрации применяется для раннего выявления деградации и планирования ТОиР. Ключ к достоверности: сопоставимый режим измерений и подтверждение вывода по нескольким индикаторам.

Первичный контроль (скрининг) и поиск причины дефекта это разные задачи и разные уровни доказательности.
Один пик в спектре не равен дефекту подшипника.
Порог тревоги и тренд вибрации задают действие эксплуатации, а не только факт отклонения.

Что решает вибродиагностика подшипникового узла

Метод закрывает две задачи: 1) первичный контроль общего состояния машины по виброскорости RMS, 2) диагностика причины (root cause) по виброускорению, спектру и спектру огибающей подшипника.

Купить по теме

Belzona 1111, 1 кг
20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г
17 995 ₽ Без НДС
Loctite 243, 10 мл
1 450 ₽ Без НДС
Loctite 243, 1000 мл
23 500 ₽ Без НДС
Loctite 406, 50 г
2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС

Ограничение: вибрация не дает гарантированного описания геометрии повреждения. Для критичных узлов вывод подтверждают дополнительными данными: температура, смазка, ток, осмотр после остановки.

Подготовка измерений

Перед каждым замером обязательно фиксируйте режим: нагрузка, обороты, температура, состояние привода. Без этого тренды разных дат могут быть несопоставимы.

Компоновка	Точки	Направления	Требование к повторяемости
2-опорная горизонтальная	У каждой опоры у зоны подшипника	H/V/A	Постоянная точка, один и тот же способ крепления датчика
Консольная	Опора у рабочего органа и опора привода	H/V/A, приоритет радиальным	Фиксировать нагрузку и положение режима
Вертикальная	Верхняя и нижняя опоры	2 радиальных + A	Отдельно отмечать влияние фундамента

Протокол точки измерения (обязательные поля)

Поле	Что записывать
Точка и направление	Код точки, H/V/A
Датчик и крепление	Тип акселерометра, шпилька/магнит
Режим	Обороты, нагрузка, температура
Тахосигнал	Есть/нет, источник
Дата и оператор	Метка времени и исполнитель

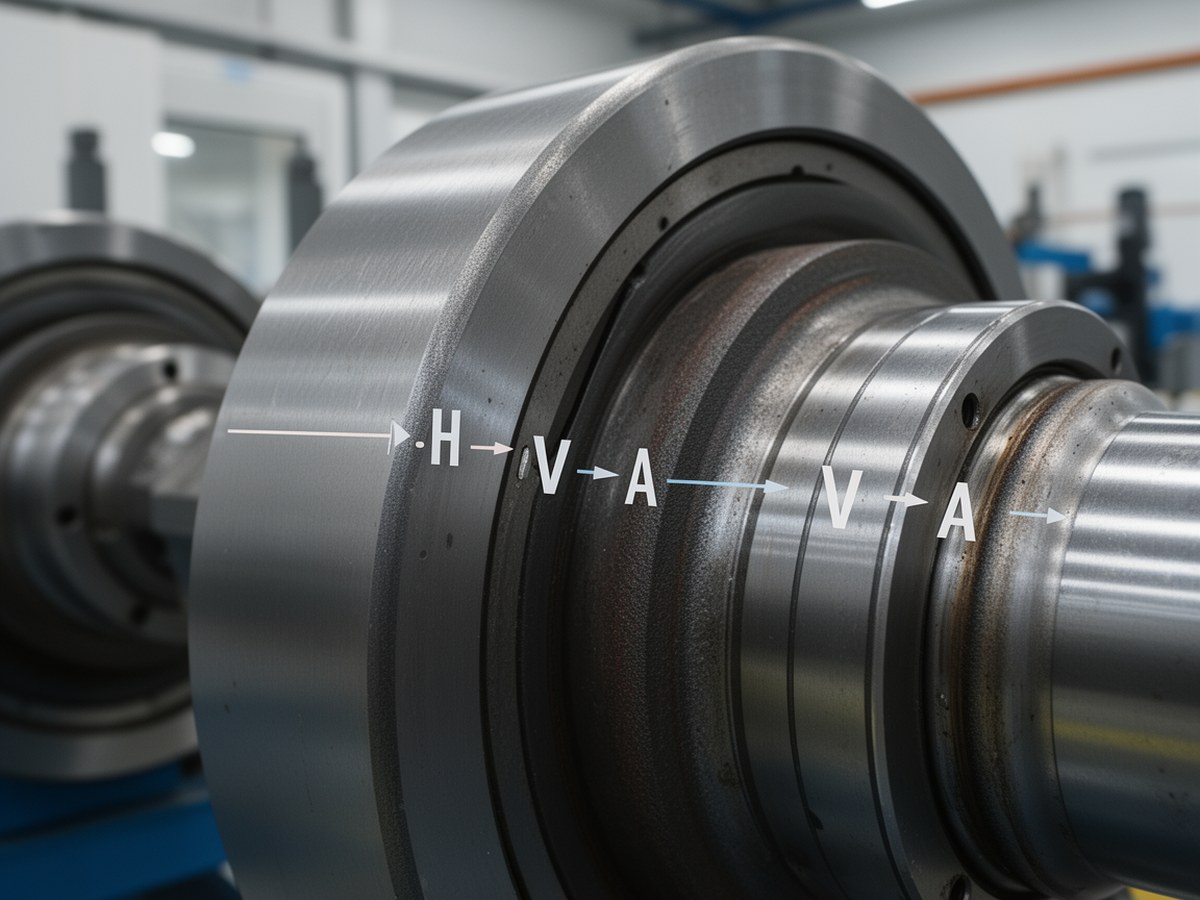

Точки и направления H V A для разных компоновок опор — Для трендов критично измерять в тех же точках и в тех же направлениях.

Сбор данных: минимально достаточный протокол

Параметр	Практический диапазон	Назначение
Частота дискретизации	25.6–51.2 кГц	Высокочастотные признаки дефектов
Длительность записи	4–20 с	Устойчивость статистики и спектра
Окно FFT	Hanning	Снижение утечки
Перекрытие	50–75%	Стабилизация оценки
Усреднение	4–16	Подавление случайного шума
Динамический диапазон	≥80 дБ	Выделение слабых компонент
Тахо	Обязательно для диагностики	Привязка к оборотам, боковые полосы, order-анализ

Маршрутный и стационарный виброконтроль выбирают по критичности: маршрутный дешевле, стационарный лучше для быстроразвивающихся дефектов.

Обработка сигнала

Базовые индикаторы состояния: RMS, peak, crest factor, kurtosis. Для переменной скорости предпочтительно сравнение в порядках (order-анализ), а не в фиксированных Гц.

RMS = sqrt((1/N) * Σ(x_i^2))

Crest factor = Peak / RMS

Kurtosis = (1/N) * Σ((x_i - μ)^4) / σ^4

Полоса демодуляции для спектра огибающей

Выбирайте полосу там, где есть устойчивая энергия ударных возбуждений подшипника и минимум вклада 1X/2X и сетевых помех. При сомнении проверяйте несколько полос и выбирайте наиболее повторяемую по тренду.

Признаки дефектов и их подтверждение

Характерные частоты подшипника BPFO BPFI BSF FTF рассчитывают по геометрии и частоте вращения:

FTF = (1/2) * f_r * (1 - (d/D) * cosθ)

BPFO = (n/2) * f_r * (1 - (d/D) * cosθ)

BPFI = (n/2) * f_r * (1 + (d/D) * cosθ)

BSF = (D/(2d)) * f_r * (1 - ((d/D) * cosθ)^2)

Где f_r обозначает частоту вращения; n обозначает число тел качения; d обозначает диаметр тела качения; D обозначает диаметр окружности центров; θ обозначает угол контакта.

Короткий пример расчета

Если f_r = 25 Гц, n = 8, d/D = 0.30, θ = 0°, то FTF ≈ 8.75 Гц, BPFO ≈ 70 Гц, BPFI ≈ 130 Гц, BSF ≈ 39.8 Гц. В реальных данных используйте допуск по частоте из-за проскальзывания и режимных изменений.

Алгоритм верификации дефекта (3+ индикатора)

Шаг	Проверка	Критерий перехода
1	Сопоставимость режима	Обороты/нагрузка/температура в допуске к прошлому замеру
2	Частотное совпадение	Есть линия у расчетной BPFO/BPFI/BSF/FTF с гармониками
3	Структура спектра	Есть боковые полосы, модуляция или семейство гармоник
4	Подтверждение в огибающей	Рост того же признака в спектре огибающей
5	Тренд	Устойчивый рост минимум в двух последовательных интервалах

Решение: дефект подтвержден при выполнении шага 1 и минимум трех из шагов 2–5.

Стадии деградации и решения по ТОиР

Статус	Операционные критерии	Действие
Наблюдать	Есть 1–2 признака, тренд нестабилен или режим несопоставим	Повторный замер в сокращенный интервал, проверка монтажа/смазки
Планировать замену	Сопоставимый режим + подтверждены ≥3 признака + рост тренда к порогу тревоги	Включить замену в ближайшее окно ТОиР
Останов	Быстрый рост широкополосного шума, ударный сигнал, потеря стабильности работы	Контролируемый или аварийный останов по регламенту безопасности

Тренды и оценка остаточного ресурса

Оценку дают диапазоном, а не одной датой. Минимально обновляйте прогноз при каждом новом сопоставимом замере, для развивающегося дефекта чаще.

Линейно: y(t)=a+bt, t_fail=(y_alarm-a)/b

Экспоненциально: y(t)=a*e^(bt), t_fail=ln(y_alarm/a)/b

При смене нагрузки, оборотов, смазки или ремонта опоры модель пересчитывают заново.

Особые случаи

Тихоходные узлы: больше опирайтесь на огибающую и длительные записи.
Переменная скорость/нагрузка: применяйте order-анализ и тахопривязку.
Частотные преобразователи: отделяйте электромагнитные компоненты от механических.
Резонансные зоны: подтверждайте выводы дополнительными точками и фазовыми сравнениями.

Ограничения метода и ложные срабатывания

Разбаланс и несоосность могут имитировать рост дефектных признаков.
Ослабление крепежа и плохой монтаж датчика искажают RMS и ВЧ-область.
Внешняя вибрация и резонанс конструкции дают ложные пики.
Без тахо и без сопоставимого режима риск ошибочного диагноза резко растет.

Нормативная база

Документ	Назначение
ISO 20816 (серия)	Оценка вибрации машины в целом по измерениям на невращающихся частях. Это не прямые «нормы подшипника» и не критерий типа дефекта.
ISO 13373-1	Практика вибромониторинга и диагностики: измерения, обработка, интерпретация.
ISO 13379-1	Общие принципы анализа диагностических данных и принятия решений.
ГОСТ, гармонизированные с ISO	Локальные требования к процедурам контроля, отчетности и внедрению.

Итог: надежная диагностика подшипников качения по вибрации строится на повторяемости измерений, совокупности признаков и прозрачных правилах перехода к действиям ТОиР.
