Привод в автоматизации выбирают по задаче и ограничениям системы. Сравнивают не только исполнительный узел, но и инфраструктуру, энергобаланс и риски простоя.
Короткий глоссарий
- Привод: устройство, которое преобразует энергию в механическое движение.
- Основные приводы в промышленной автоматизации: электрические, пневматические, гидравлические.
- Пневматический привод: исполнительный узел, использующий энергию сжатого воздуха.
- Работа пневматического привода: воздух под давлением перемещает поршень или ротор, формируя линейное или поворотное движение.
- Форма «пневматические привода» встречается в разговорной речи; в технической документации используют «пневматические приводы».
Назначение и границы применимости
Материал относится к промышленным линейным и поворотным приводам для машин и арматуры. Числа в статье служат типовыми ориентирами для предварительного выбора. Итог зависит от класса привода, нагрузки, кинематики, алгоритма управления, качества монтажа и наладки.
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote BG-20, 1 кг13 950 ₽ Без НДС
WD-40 Specialist Dry Lube, 360 мл1 400 ₽ Без НДС
LUBE LHL 300-7, 700 г9 950 ₽ Без НДС
SMC GR-S-010, 20 г850 ₽ Без НДС
WD-40 Multi-Use Product, 400 мл1 050 ₽ Без НДС
Единые допущения статьи
- Температура среды: обычно 0…+40 °C, если не оговорено иное.
- Пневмосеть: 0,5…0,8 МПа (5…8 бар), воздух после фильтрации и осушки.
- Электропривод: корректно подобранные двигатель, драйвер, передача и контуры регулирования.
- LCC: базовый горизонт 5 лет; ниже дан расчет без дисконтирования для быстрого сравнения и формула с дисконтированием для инвестиционной оценки.
Сводная таблица: пневмопривод и электропривод
| Критерий | Пневмопривод | Электропривод |
|---|---|---|
| Типовые задачи | Двупозиционные операции: зажим, отсечка, выброс | Позиционирование, синхронизация осей, профили движения |
| Точность и повторяемость | Обычно ниже, чувствительны к давлению и трению | Обычно выше при обратной связи и жесткой механике |
| Системный КПД | Ниже из-за компрессии, утечек и дросселирования | Выше при согласованной связке драйвер-двигатель-передача |
| Инфраструктура | Компрессор, ресивер, осушка, магистрали, контроль утечек | Питание, шкаф, EMC, теплоотвод, силовая и сигнальная кабельная сеть |
| Отказобезопасность | Пружинный возврат, простая логика 0/1 | STO/SS1, тормоз, диагностика, резервирование питания |
Практические пороги выбора (первичный отсев)
| Параметр | Чаще пневмопривод | Чаще электропривод |
|---|---|---|
| Точность позиционирования | Допуск грубее ±0,5 мм | Требуется лучше ±0,2 мм |
| Повторяемость | Допустимо хуже ±0,2 мм | Требуется лучше ±0,05 мм |
| Число управляемых позиций | 2-3 фиксированные | Много позиций, интерполяция траектории |
| Частота циклов | До 60 цикл/мин при малом ходе и двупозиции | 10-30+ цикл/мин при сложном профиле и контроле ускорений |
| Duty cycle | Импульсный режим, обычно до 40% | Длительный режим 50-100% |
| Усилие/момент | Постоянное давление сети 5-8 бар, задача «открыть/закрыть» | Нужен управляемый момент/скорость/угол, включая плавный разгон и торможение |
Эти пороги используют как фильтр. После первичного отсева переходят к энергетике и LCC, затем подтверждают выбор испытаниями на реальном цикле.
Что критично для работы пневмопривода
На результат влияет вся цепочка: компрессор, подготовка воздуха, магистрали, утечки и настройка дросселирования. При падении давления и росте утечек увеличивается разброс скорости и конечного положения, даже если цилиндр выбран верно.
Энергоэффективность и энергобаланс
P = F · v, P = M · ω
E_cycle = ∫P(t)dt, E_year = E_cycle · N_year
C_energy = E_year · Tariff
Для пневмосистемы берут потребление компрессорной станции с учетом утечек и качества воздуха. Для электропривода учитывают КПД драйвера, двигателя, передачи и потребление в ожидании. Этот шаг напрямую входит в LCC.

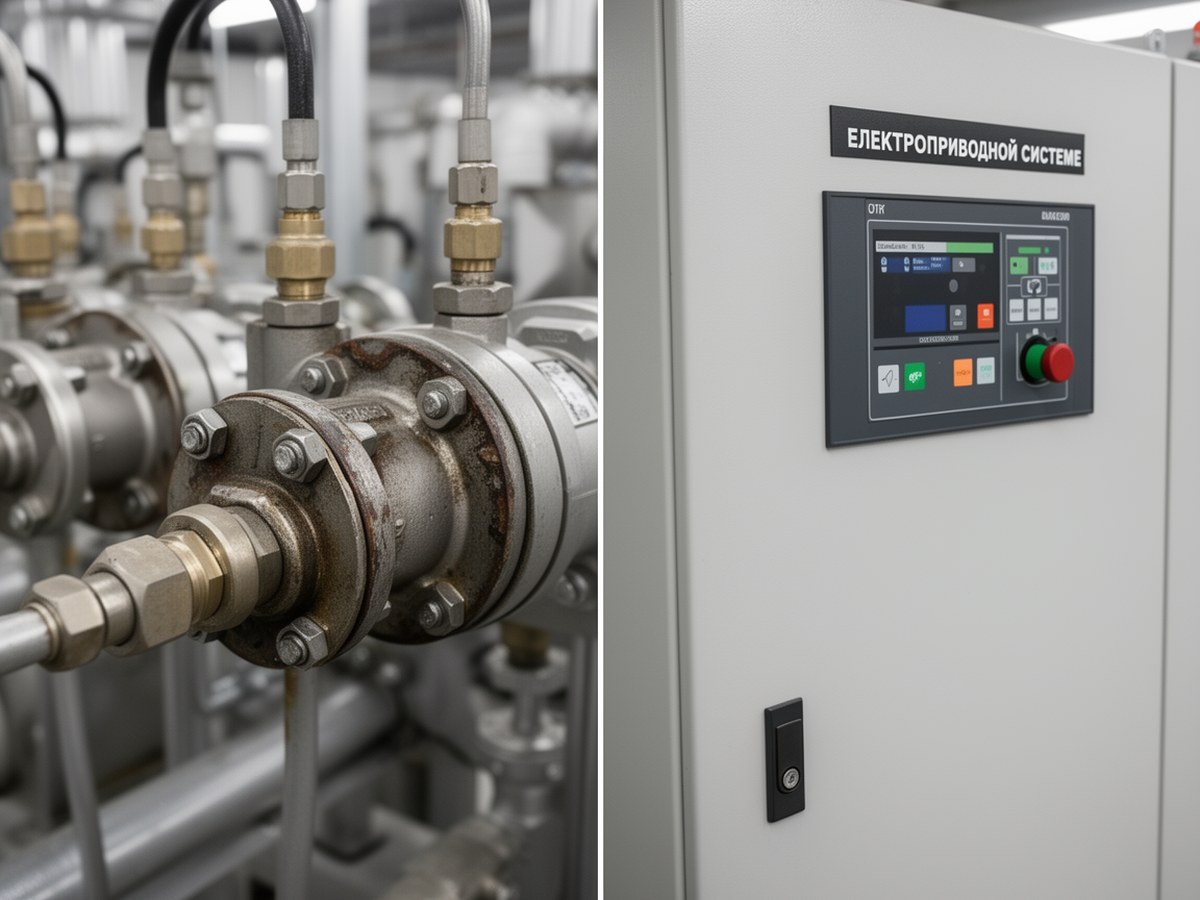

Сравнение потерь энергии
Разместить после формул энергобаланса и перед разделом LCC.
Инфраструктура и риск простоев
| Блок | Пневмосистема | Электросистема |
|---|---|---|
| Критичные ресурсы | Производительность компрессора, точка росы, чистота воздуха | Качество питания, EMC, тепловой режим шкафа |
| Типовой отказ | Нехватка давления, неполный ход, нестабильный цикл | Авария драйвера, перегрев, ложные срабатывания по помехам |
| Влияние на простой | Сетевой дефект может остановить группу узлов сразу | Отказ чаще локален по шкафу/оси, но критичен для синхронных линий |
| Снижение риска | Аудит утечек, резерв N+1, мониторинг точки росы | Фильтры EMC, тепловой расчет, резерв питания и диагностика |
Среда эксплуатации: IP, ATEX, cleanroom
- IP и химическая стойкость: выбирают по фактической пыли, влаге, мойке и химической нагрузке.
- ATEX: оба типа приводов применяют только в сертифицированном исполнении под конкретную зону и категорию. Выбор по аналогии недопустим.
- Cleanroom: отдельно проверяют класс чистоты, эмиссию частиц, шум и тепловыделение. Компрессор и обслуживание воздуха обычно выносят за пределы чистой зоны. Для электропривода дополнительно оценивают материалы, смазки, кабельные вводы и тепловой режим шкафа.
LCC/TCO: формализация и числовой пример
LCC = CAPEX + Σ[(C_energy,t + C_maintenance,t + C_downtime,t)/(1+r)^t]
где r - ставка дисконтирования, t - год расчета.
Для экспресс-сравнения принимают r = 0: LCC(5y) = CAPEX + 5 · (C_energy + C_maintenance + C_downtime).
Пример (экспресс, 5 лет, r = 0): полезная механическая энергия 20 000 кВт·ч/год, тариф 8 руб/кВт·ч.
- Пневмосистема: η_system = 0,20, утечки k_leak = 0,20. Тогда E_in = 20 000/(0,20·0,80) = 125 000 кВт·ч/год, C_energy = 1 000 000 руб/год.
- Электропривод: η_system = 0,80. Тогда E_in = 25 000 кВт·ч/год, C_energy = 200 000 руб/год.
Чувствительность: при снижении утечек с 20% до 10% энергозатраты пневмосистемы заметно снижаются; при росте тарифа и высокой цене часа простоя преимущество энергоэффективного решения увеличивается.
Сценарный выбор за 10 шагов
- Определить функцию: двупозиция или многопозиция.
- Зафиксировать точность и повторяемость в числах.
- Задать циклы в минуту и duty cycle.
- Рассчитать F, v, M, ω и требуемую мощность.
- Проверить среду: IP, температура, химия, вибрации.
- Проверить требования безопасности и сертификаций, включая ATEX при необходимости.
- Оценить инфраструктуру и резервирование.
- Посчитать LCC в нескольких сценариях тарифа, утечек и простоя.
- Проверить доступность сервиса, ЗИП и диагностики.
- Утвердить критерии приемки на пуско-наладке.
Типовые ошибки перед закупкой
- Сравнение только CAPEX без учета энергии, сервиса и простоев.
- Использование паспортной точности без учета люфтов и жесткости механики.
- Недоучет утечек и падения давления в длинной пневмосети.
- Недоучет EMC, теплоотвода и качества питания для электропривода.
- Выбор IP/ATEX без проверки фактического сертифицированного исполнения.
Краткий вывод по выбору
- Если нужна быстрая двупозиция и допуски грубее, чаще подходит пневмопривод.
- Если критичны точность, повторяемость и траектория, обычно выбирают электропривод.
- Для длительных режимов и дорогой энергии решающим фактором становится LCC.
- Для ATEX и cleanroom ключевое условие: подтвержденное исполнение и корректная инфраструктура.
