Каретка линейной направляющей работает вместе с рельсом и воспринимает радиальные, боковые и моментные нагрузки от подвижного узла. Поэтому подбор каретки нельзя сводить к сравнению массы груза с каталожной грузоподъемностью. Нужно определить расчетную схему, распределить силы между каретками, учесть вылеты, проверить статический запас, расчетный ресурс, точность, преднатяг и защиту от среды.
- Каретка подбирается как часть линейной направляющей: рельс, монтажная база, крепеж и схема установки влияют на результат не меньше типоразмера.
- Главные расчетные параметры: динамическая грузоподъемность C, статическая грузоподъемность C0, эквивалентная нагрузка P, статическая эквивалентная нагрузка P0 и допустимые моменты.
- Для узлов с выносным инструментом, порталом или консолью проверяют моментную нагрузку по осям.
- Итоговый типоразмер сверяют с каталогом производителя, потому что базовый ресурс, коэффициенты и методика учета моментов могут отличаться.
Что учитывают при подборе каретки
При подборе нужно выбрать тип и размер каретки, который выдержит рабочие и аварийные нагрузки, обеспечит требуемый ресурс и не создаст лишних проблем при монтаже. Для станка, портала, манипулятора или измерительного узла критерии различаются: в одних случаях важнее жесткость, в других скорость, защита от стружки или возможность работы в чистой зоне.
Каретка линейной направляющей воспринимает не одну силу, а сочетание нагрузок. На нее действуют вес перемещаемой части, силы инерции при разгоне и торможении, технологические усилия, боковые силы, вибрации и моменты от смещения центра тяжести. При двух рельсах и нескольких каретках нагрузка перераспределяется, но это зависит от расстояний, жесткости основания и точности монтажа.
Каретку не выбирают изолированно от рельса. Совместимость профиля, высоты, крепежа, класса точности, преднатяга и системы смазки должна подтверждаться по каталогу одной серии или по официальной таблице взаимозаменяемости.
Исходные данные для расчета
Перед подбором каретки нужно собрать параметры движения и компоновки. Если часть данных неизвестна, расчет делают для нескольких сценариев: нормальный режим, максимальная нагрузка, аварийная остановка, удар или редкий перегруз.
Нагрузка и движение
- масса перемещаемого узла и груза, кг;
- направление силы тяжести относительно рельса;
- внешние силы резания, зажима, натяжения или контакта, Н;
- ускорение и торможение, м/с²;
- скорость, ход и рабочий цикл;
- требуемый ресурс в километрах пробега, циклах или часах.
Компоновка и среда
- одна или две линейные направляющие;
- число кареток на каждом рельсе;
- расстояние между рельсами и между каретками;
- положение центра тяжести и вылет нагрузки;
- требуемая точность и жесткость;
- пыль, стружка, влага, температура, моющие среды, вакуум или чистое помещение.
Типы кареток и область применения
Тип каретки выбирают по сочетанию нагрузки, жесткости, скорости, точности и допустимых габаритов. В большинстве промышленных задач применяют шариковые и роликовые каретки для профильных рельсов. Игольчатые и перекрестно-роликовые решения не всегда служат прямыми аналогами профильных рельсовых кареток: чаще это специальные направляющие узлы для компактных или прецизионных механизмов.
| Тип каретки | Сильные стороны | Ограничения | Типичные задачи |
|---|---|---|---|
| Шариковая | Хорошая скорость, плавность хода, сравнительно низкое сопротивление движению | Меньшая жесткость и грузоподъемность по сравнению с роликовыми решениями того же класса | Легкие и средние оси, автоматизация, лабораторное оборудование, 3D-принтеры, станочные подачи умеренной нагрузки |
| Роликовая | Высокая грузоподъемность, жесткость и устойчивость к моментам | Выше требования к монтажу, обычно больше сопротивление движению и чувствительность к перекосам | Станки, порталы, прессы, тяжелые манипуляторы, узлы с повышенными моментами |
| Игольчатая | Компактность при высокой несущей способности на ограниченной высоте | Требовательность к чистоте, смазке и качеству сопряженных поверхностей | Компактные направляющие, прецизионные механизмы, специальные низкопрофильные узлы |
| С перекрестными роликами | Высокая жесткость в разных направлениях, точное движение при сложной нагрузке | Ограничения по скорости и ходу зависят от конструкции, высокая чувствительность к монтажу | Измерительные системы, оптика, прецизионные столы, короткоходовые высокоточные оси |
Ключевые параметры в каталоге
Каталог каретки содержит не только размеры. Для расчета нужны грузоподъемность, допустимые моменты, класс точности, преднатяг, максимальная скорость, температурный диапазон, тип уплотнений и требования к смазке.
| Параметр | Что означает | Как используется при подборе |
|---|---|---|
| C, динамическая грузоподъемность | Расчетная нагрузка для оценки номинального ресурса при движении | Чем выше C относительно эквивалентной нагрузки P, тем больше расчетный ресурс |
| C0, статическая грузоподъемность | Нагрузка для оценки остаточных деформаций при неподвижном или медленном нагружении | Используется для проверки статического запаса C0/P0 |
| P и P0 | Эквивалентная динамическая и статическая нагрузка на каретку | Сводят силы и моменты к расчетной нагрузке по методике каталога |
| Допустимые моменты | Предельные или расчетные моменты по осям крена, тангажа и рыскания | Нужны при вылете груза, несимметричной силе или одной каретке на рельсе |
| Преднатяг | Предварительное внутреннее нагружение тел качения | Повышает жесткость, но увеличивает сопротивление движению и требования к монтажу |
| Класс точности | Допуски по высоте, ширине, параллельности и повторяемости размеров | Согласуется с требуемой точностью узла и возможностями обработки базовых поверхностей |
Расчет нагрузки на каретку
Первый расчетный шаг - перейти от общей массы и внешних сил к реакциям на каждой каретке. Для симметричной схемы с двумя рельсами и четырьмя каретками вес можно предварительно разделить на четыре, но это только начальная оценка. Если центр тяжести смещен, часть кареток будет нагружена сильнее.
Силу инерции при разгоне или торможении определяют по базовой формуле.
где Fa - инерционная сила, Н; m - масса перемещаемого узла, кг; a - ускорение, м/с².
Для двухрельсовой схемы удобно считать реакции по двум направлениям. Сначала распределяют вертикальную нагрузку между левым и правым рельсом с учетом смещения центра тяжести поперек базы. Если центр тяжести расположен ближе к одному рельсу, этот рельс получает большую долю нагрузки. Затем нагрузку каждого рельса распределяют между передней и задней кареткой с учетом смещения центра тяжести вдоль оси хода.
- Задать базу между рельсами и расстояние между каретками на каждом рельсе.
- Найти суммарные вертикальные и боковые силы: вес, инерцию, рабочие усилия.
- По положению центра тяжести определить, какая доля нагрузки приходится на каждый рельс.
- По продольному смещению центра тяжести определить, какая каретка на рельсе нагружена сильнее.
- Для самой нагруженной каретки рассчитать P0 для статической проверки и P для проверки ресурса.
В реальном узле распределение зависит от жесткости рамы, плоскостности баз, затяжки крепежа и преднатяга. Поэтому расчет реакций нужно считать инженерной моделью, а не заменой проверки сборки и каталожных ограничений.

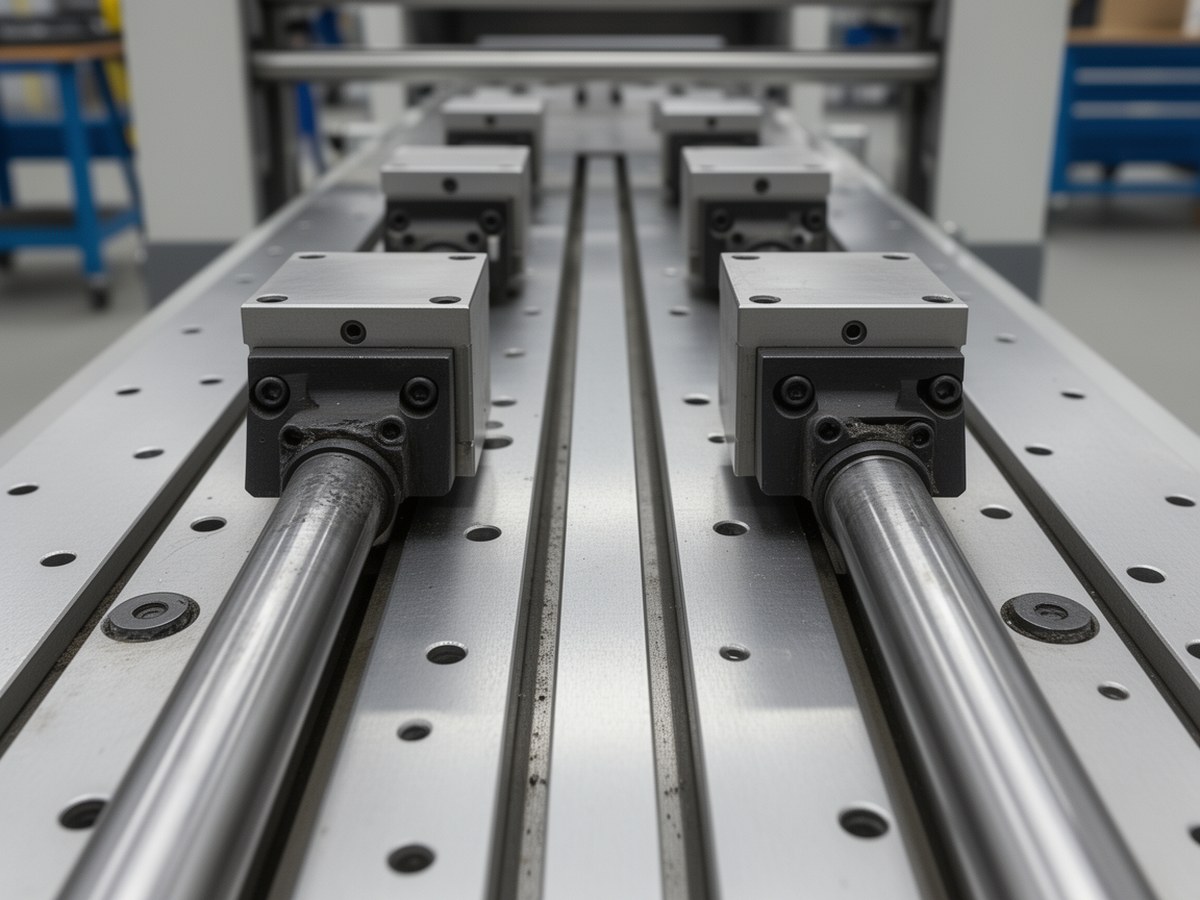

Компоновка направляющих
Изображение уместно перед пояснением о распределении реакций между рельсами и каретками.
Учет моментных нагрузок
Моментная нагрузка возникает, когда сила приложена с плечом относительно центра каретки или группы кареток. Типичный пример - шпиндель, захват, консольная плита или груз, вынесенный за плоскость рельсов. Даже небольшая сила на большом вылете может дать момент, который определит выбор типоразмера.
где M - момент, Н·м; F - сила, Н; l - плечо от линии действия силы до расчетной оси, м.
Для одиночной каретки момент проверяют по допустимым моментам каталога. Для двух кареток на одном рельсе или четырех кареток на двух рельсах момент частично преобразуется в дополнительные реакции. Чем больше расстояние между каретками и между рельсами, тем меньше добавочная нагрузка от того же момента, но увеличение базы ограничено габаритами, массой и требованиями к жесткости конструкции.
Это условная форма записи, показывающая принцип пересчета моментов в эквивалентную нагрузку. Реальные формулы, знаки, коэффициенты kx, ky, kz и допустимые сочетания нагрузок зависят от производителя, серии каретки и схемы нагружения. Их нужно брать из каталога выбранной направляющей.
Мини-пример: консольная нагрузка
Если на каретку или группу кареток действует сила F = 800 Н с вылетом l = 0,25 м, момент составит M = 800 × 0,25 = 200 Н·м. При одной короткой каретке этот момент почти полностью проверяется как моментная нагрузка на блок. При двух каретках на одном рельсе часть момента переходит в пару сил между каретками: чем больше расстояние между ними, тем меньше добавочная реакция на каждую каретку. После такой оценки все равно проверяют допустимый момент и эквивалентную нагрузку по каталогу.
Проверка статической грузоподъемности
Статическая проверка нужна для неподвижных нагрузок, медленного перемещения, ударов, аварийной остановки и монтажных ситуаций. В ней сравнивают статическую грузоподъемность C0 со статической эквивалентной нагрузкой P0. Запас выбирают по требованиям узла: для плавной работы он может быть ниже, для ударов, вибрации и ответственных механизмов - выше.
где S0 - статический запас; C0 - статическая грузоподъемность, Н; P0 - статическая эквивалентная нагрузка, Н.
Недостаточный статический запас опасен тем, что локальные деформации дорожек качения могут появиться до заметного износа. После этого ход становится неровным, растет шум, усилие перемещения и погрешность позиционирования.
Проверка ресурса по динамической нагрузке
Ресурс каретки линейной направляющей рассчитывают по эквивалентной динамической нагрузке P. Если режим переменный, сначала находят нагрузку, эквивалентную всему циклу. Для шариковых систем часто используют степень 3, для роликовых в каталогах может применяться другая степень. Поэтому формулу нужно сверять с конкретной серией.
где Pe - эквивалентная динамическая нагрузка, Н; P1...Pn - нагрузки на участках цикла, Н; L1...Ln - путь или доля работы на участке; p - показатель степени из каталожной методики.
где L - номинальный ресурс, обычно в км пробега; L0 - базовый ресурс, принятый производителем; C - динамическая грузоподъемность, Н; P - эквивалентная динамическая нагрузка, Н.
В рабочем узле ресурс дополнительно корректируют коэффициентами температуры, твердости, загрязнения, смазки, вибрации и режима нагрузки. Набор коэффициентов и их обозначения различаются, поэтому универсальную таблицу значений лучше не переносить из одного каталога в другой.
где Ladj - скорректированный ресурс; ft - температурный коэффициент; fl - коэффициент смазки; fc - коэффициент загрязнения; fw - коэффициент характера нагрузки. Конкретные значения берут из каталога или внутреннего стандарта проектирования.
Условия эксплуатации и исполнение каретки
Среда влияет не только на ресурс, но и на выбор исполнения. Одна и та же линейная каретка может работать надежно в чистом помещении и быстро потерять ход в зоне абразивной пыли, если не учесть уплотнения, скребки, гофрозащиту и смазку.
| Условия | Что проверить | Возможное исполнение |
|---|---|---|
| Пыль и мелкая стружка | Попадание частиц на дорожки качения и в зону уплотнений | Усиленные торцевые уплотнения, скребки, защитные кожухи или гофры |
| Влага и коррозионная среда | Коррозию рельса, каретки, крепежа и смазочного материала | Коррозионностойкие покрытия, нержавеющие исполнения, подходящая смазка |
| Высокая или низкая температура | Допустимый диапазон материалов, уплотнений и смазки | Температурное исполнение, специальная смазка, тепловая защита |
| Короткий ход и микроперемещения | Достаточность перемешивания смазки и риск локального износа дорожек | Смазка и интервал обслуживания по каталогу, иногда принудительная подача смазки |
| Пищевая или моющая среда | Совместимость смазки и материалов с очисткой | Пищевая смазка, стойкие уплотнения, защищенный крепеж |
| Вакуум или чистое помещение | Газовыделение, пылеобразование, допустимость жидкой смазки | Специальные материалы, маловыделяющие смазки или сухие решения по каталогу |
Смазка каретки линейной направляющей подбирается по нагрузке, скорости, длине хода, температуре, загрязнению и требованиям среды. Интервал смазывания нельзя назначать только по календарю: при высокой нагрузке, коротком ходе, пыли или мойке он обычно требует уточнения по фактическому режиму и рекомендациям производителя.
Преднатяг, точность и монтаж
Преднатяг уменьшает люфт и повышает жесткость, но делает каретку чувствительнее к перекосу рельсов, неплоскостности базовой поверхности и ошибкам параллельности. Слишком высокий преднатяг в слабой или неточно обработанной конструкции может увеличить сопротивление движению, нагрев и износ.
Класс точности также должен соответствовать реальному монтажу. Прецизионная каретка не компенсирует грубую базу, плохую параллельность рельсов или неравномерную затяжку. Для двух параллельных рельсов особенно важны высотная согласованность, боковое базирование и порядок затяжки крепежа.
Если монтажная база не рассчитана на выбранный класс точности и преднатяг, более дорогая каретка может не дать ожидаемой точности. В таких случаях сначала проверяют обработку основания, жесткость плиты, параллельность рельсов и методику выставления направляющих.
Типовые ошибки подбора
| Ошибка | Почему возникает | Возможное последствие |
|---|---|---|
| Подбор только по массе | Не учитываются ускорения, боковые силы и моменты | Перегруз одной каретки, снижение ресурса, неровный ход |
| Игнорирование вылета нагрузки | Сила приложена далеко от рельса, но момент не рассчитан | Превышение допустимых моментов, рост люфта и деформаций |
| Слишком малый статический запас | Расчет выполнен только для нормального движения | Вмятины на дорожках качения после удара или аварийной остановки |
| Неверный преднатяг | Жесткость выбрана без учета точности базы | Повышенное трение, нагрев, закусывание при ходе |
| Несовместимый класс точности | Каретка выбрана точнее, чем позволяет монтажная база | Неравномерное движение, потеря точности, локальный перегруз |
| Слабая защита от загрязнений | Не учтены пыль, абразив, стружка или мойка | Ускоренный износ дорожек, повреждение уплотнений, потеря плавности |
| Неподходящая или редкая смазка | Не учтены скорость, температура, среда и интервал обслуживания | Сухой ход, загрязнение, выдавливание смазки или химическая несовместимость |
Краткий порядок выбора
- Определить схему: число рельсов, число кареток, расстояния между ними, положение центра тяжести и направление движения.
- Собрать нагрузки: масса, силы инерции, рабочие усилия, удары, вибрации, аварийные режимы.
- Рассчитать реакции на каждой каретке с учетом смещения центра тяжести поперек рельсов, вдоль оси хода и по высоте.
- Проверить моментные нагрузки и перевести их в эквивалентную нагрузку по каталожной методике.
- Проверить статический запас по C0 и P0 для максимальных и аварийных режимов.
- Рассчитать ресурс по C и P, затем скорректировать его коэффициентами условий эксплуатации.
- Выбрать тип каретки: шариковую, роликовую, игольчатую или перекрестно-роликовую по нагрузке, жесткости, скорости и точности.
- Проверить совместимость с конкретным рельсом: серия, размер, высота, профиль, длина каретки, тип крепления, класс точности, преднатяг, уплотнения и смазочный канал.
- Проверить CAD-модель, габариты, доступ к смазочным точкам, возможность монтажа и обслуживания.
- Подтвердить итоговый типоразмер по каталогу производителя и требованиям конкретного узла.
Проверочный список перед заказом
- типоразмер рельса и каретки совпадает с выбранной серией;
- монтажная высота и ширина соответствуют проекту;
- длина каретки не конфликтует с ходом, ограничителями и защитой;
- крепежные отверстия, шаг и доступ к винтам проверены по чертежу;
- класс точности и преднатяг соответствуют обработке основания;
- уплотнения, скребки и защитные элементы подходят для среды;
- смазочный материал и расположение смазочного канала доступны в сборке;
- CAD-модель сверена с соседними деталями, кожухами и кабельными трассами.
Подбор каретки линейной направляющей заканчивается не одним расчетом, а проверкой нескольких ограничений одновременно. Нагрузка, ресурс, момент, жесткость, точность, среда, смазка и совместимость с рельсом должны быть согласованы между собой.
