Выбор насосного оборудования — это инженерная задача, решаемая на основе баланса между гидравлическими параметрами системы (расход, напор, потери) и свойствами перекачиваемой среды. Неправильный подбор приводит к физическому разрушению оборудования из-за кавитации или абразивного износа. Методология разделяет задачи для систем водоснабжения (напорные системы, параметр «напор») и гидравлических приводов (системы высокого давления, параметр «давление»).
Классификация насосного оборудования
Основной критерий классификации — принцип преобразования энергии привода в энергию потока. В инженерной практике выделяют два основных класса: динамические (центробежные) и объёмные (вытеснительные) насосы.

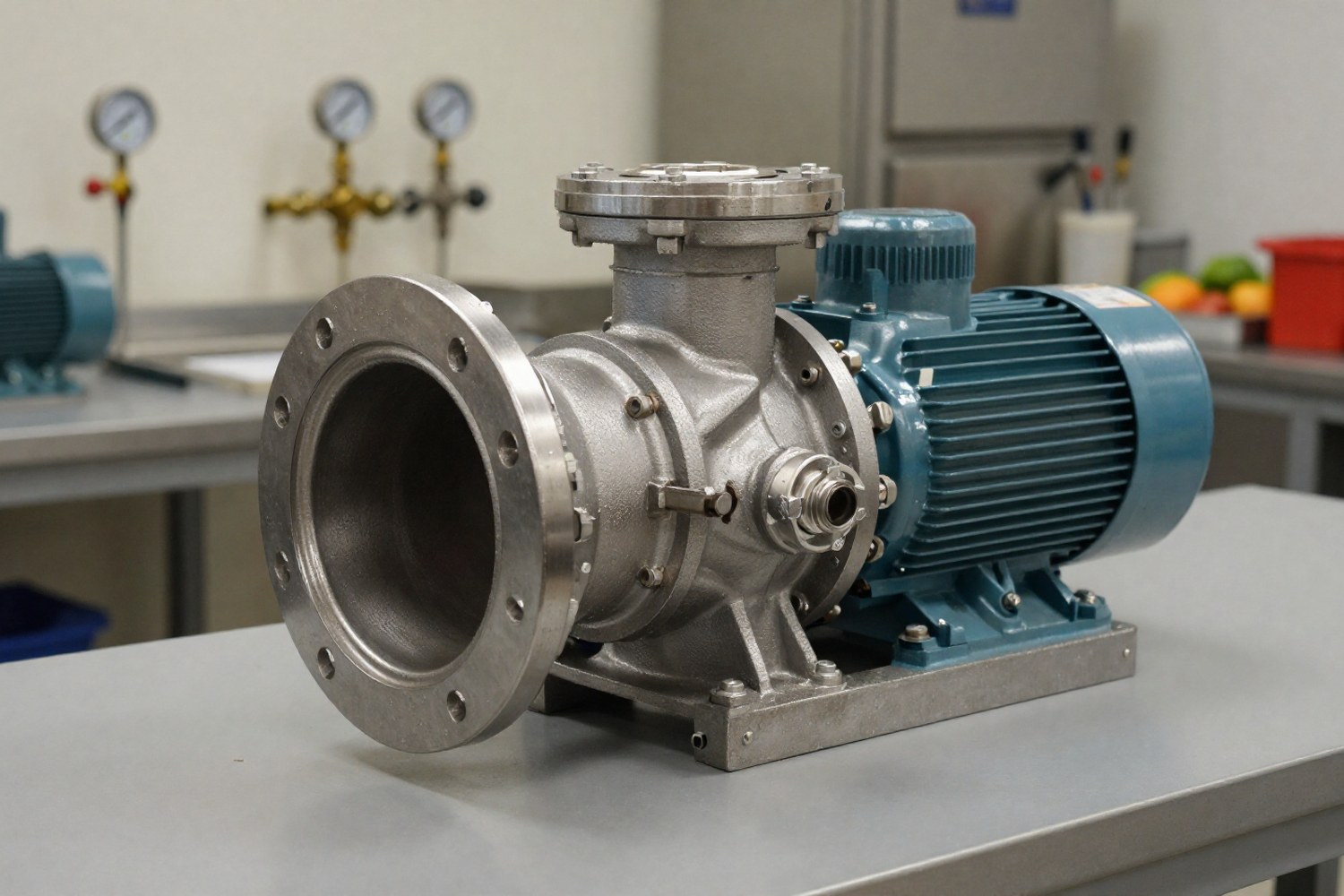

Динамические (центробежные) насосы
Принцип действия основан на передаче кинетической энергии от вращающегося рабочего колеса жидкости. Центробежная сила отбрасывает жидкость к периферии колеса, где она преобразуется в потенциальную энергию (напор). Подача зависит от сопротивления системы.
- Диапазон расходов: от единиц до десятков тысяч м³/ч.
- Диапазон напоров: до 2000 м (в многоступенчатом исполнении).
- Характеристика: Плавная подача без пульсаций.
- Применение: Водоснабжение, отопление, дренаж, химическая промышленность.
Объёмные насосы
Работают по принципу периодического изменения объёма рабочей камеры. При расширении создаётся разрежение (всасывание), при сжатии — давление (нагнетание). Подача зависит от скорости вращения и рабочего объёма, но не от давления в системе (в пределах прочности).
- Диапазон расходов: от долей л/мин до сотен м³/ч.
- Диапазон давлений: от вакуума до 700 бар и выше.
- Характеристика: Пульсирующая подача (зависит от типа), высокая точность дозирования.
- Применение: Гидравлические приводы, перекачка вязких сред, нефтепродукты, химия.
| Параметр | Центробежные (Динамические) | Объёмные (Поршневые/Шестерённые/Винтовые) |
|---|---|---|
| Чувствительность к вязкости | Высокая (КПД резко падает при вязкости > 1 сСт) | Низкая (эффективны даже при вязкости 1000+ сСт) |
| Пульсации потока | Отсутствуют | Присутствуют (особенно у поршневых) |
| Требование к предохранительному клапану | Не требуется (напор ограничен кривой) | Обязателен (риск разрушения при закрытом выходе) |
| КПД | 0.70–0.92 (зависит от точки работы) | 0.75–0.98 (зависит от типа и давления) |
Терминология различается в зависимости от сферы: для водяных насосов используется параметр напор (H), измеряемый в метрах водяного столба. Для гидравлических систем (гидропривод) — параметр давление (P), измеряемое в барах или МПа. Эти понятия физически связаны, но применяются в разных контекстах.
Гидравлический расчёт системы
Основная задача расчёта — определение рабочей точки насоса, которая должна совпадать с характеристикой трубопроводной системы. Требуемый напор насоса складывается из геометрической высоты и потерь энергии на трение и местные сопротивления.
Где:
Hgeom — геометрическая высота подъёма (разница уровней подачи и забора), м.
hпотерь — суммарные потери напора в трубопроводе, м.
hрезерв — запас напора (обычно 10–20% или 1–2 м), учитывающий старение труб и возможные изменения режима.
Расчёт потерь напора
Потери напора определяются уравнением Дарси-Вейсбаха и включают потери по длине трубы и местные потери (на коленах, задвижках, фитингах):
Где:
λ — коэффициент гидравлического трения (зависит от режима течения и шероховатости трубы, определяется по диаграмме Муди или формулам Альтшуля/Блязиуса);
L — длина трубопровода, м;
d — внутренний диаметр трубы, м; v — скорость потока, м/с;
g — ускорение свободного падения (9.81 м/с²);
Σξ — сумма коэффициентов местных сопротивлений.
Кавитационные характеристики (NPSH)
Кавитация — это процесс образования и схлопывания пузырьков пара в жидкости при локальном падении давления ниже давления насыщенных паров. Это приводит к эрозии рабочего колеса, шуму и вибрации. Для предотвращения кавитации необходимо соблюдать условие:
Где:
NPSHA (Available) — доступный кавитационный запас системы, м.
NPSHR (Required) — требуемый кавитационный запас насоса, указанный в паспорте изделия, м.
Доступный NPSH рассчитывается для всасывающей линии:
Где:
pa — абсолютное давление на поверхности резервуара (для открытых систем — атмосферное), Па;
Hs — высота всасывания (расстояние от оси насоса до уровня жидкости), м. Если насос установлен ниже уровня жидкости (подпор), значение Hs считается отрицательным (или знак меняется на «+»);
pv — давление насыщенных паров жидкости при рабочей температуре, Па;
hf — потери напора во всасывающем трубопроводе, м.
При перекачивании горячих жидкостей значение pv резко возрастает, что значительно снижает NPSHA. В таких случаях насосы часто устанавливают ниже уровня жидкости (подпор) для обеспечения безопасного кавитационного запаса.
Влияние свойств перекачиваемой среды
Выбор материалов и типа насоса напрямую зависит от физико-химических свойств жидкости. Стандартные насосы для воды (чугун, нержавеющая сталь, EPDM-уплотнения) могут быстро выйти из строя при контакте с агрессивными или вязкими средами.
| Параметр | Влияние на выбор насоса |
|---|---|
| Вязкость (μ) | При вязкости > 1 сСт (например, масла, сиропы) характеристики центробежных насосов (напор, КПД) снижаются. Требуется пересчёт по стандартам ISO 9906 или API 610. Для вязких сред предпочтительны винтовые или шестерённые насосы. |
| Агрессивность (pH) | Кислые среды (pH < 6) требуют использования пластиковых корпусов (PP, PVDF), титана или специальных нержавеющих сплавов (duplex). Щелочные среды (pH > 9) совместимы с чугуном и нержавейкой, но могут вызывать коррозию алюминия. |
| Абразивность | Наличие твёрдых частиц требует применения износостойких материалов (высокохромистое чугунное литьё, карбид вольфрама) и специальных рабочих колёс с широкими каналами для предотвращения засорения. |
| Температура | Влияет на выбор уплотнений. Для температур > 120°C стандартные EPDM/FKM могут деградировать. Используются графитовые торцевые уплотнения, двойные торцевые уплотнения с системой охлаждения (план по АПИ 682). |
Типы уплотнений
Выбор типа уплотнения вала критичен для герметичности и срока службы насоса:
- Сальниковые уплотнения: Простая конструкция, требуют периодической подтяжки и небольшого подтекания для охлаждения. Допустимы для неопасных сред.
- Торцевые уплотнения: Обеспечивают абсолютную герметичность. Бывают однократными и двойными. Для агрессивных или токсичных сред применяются двойные уплотнения с промежуточной жидкостью (буфером).
Расчёт мощности и энергоэффективность
Мощность электродвигателя должна быть достаточной для привода насоса в рабочей точке с учётом запаса прочности. Потребляемая гидравлическая мощность рассчитывается по формуле:
Где:
ρ — плотность перекачиваемой жидкости, кг/м³;
g — ускорение свободного падения, м/с²;
Q — расход, м³/ч;
H — напор, м;
3 600 000 — коэффициент перевода единиц (из м³/ч и Вт в кВт).
Для определения мощности на валу (и выбора двигателя) учитывается КПД насоса (ηнас) и КПД муфты (ηмуфт):
Мощность двигателя выбирается с коэффициентом запаса (обычно 1.1–1.2) от Pвал.
Классы энергоэффективности двигателей
В соответствии со стандартом IEC 60034-30, электродвигатели классифицируются по минимальному значению КПД:
| Класс | Название | Характеристика |
|---|---|---|
| IE1 | Standard Efficiency | Базовая эффективность. Постепенно выводится из оборота в ЕС и других регионах. |
| IE2 | High Efficiency | Повышенная эффективность. Допустима для новых установок, но не оптимальна. |
| IE3 | Premium Efficiency | Премиальная эффективность. Стандарт де-факто для промышленного оборудования. |
| IE4 | Super Premium Efficiency | Супер-эффективность. Требует применения синхронными магнитными двигателями или частотными преобразователями. Применяется в критичных системах. |
Выбор двигателя класса IE3 или IE4 оправдан при длительном времени работы насоса (более 2000–4000 часов в год), так как экономия электроэнергии быстро окупает разницу в стоимости оборудования.
Рабочая точка и кривая насоса
Кривая насоса (H-Q) показывает зависимость напора от расхода. Характеристика системы (Hсист) показывает, какой напор требуется для преодоления сопротивления трубопровода при определённом расходе. Рабочая точка насоса — это пересечение этих двух кривых.
Характеристика системы растёт пропорционально квадрату расхода. При подборе насоса важно, чтобы рабочая точка находилась в зоне максимального КПД (обычно это 80–100% от максимального расхода на кривой). Значительное отклонение от оптимальной точки (как в сторону уменьшения, так и увеличения расхода) приводит к:
- Росту радиальных нагрузок на вал и подшипники.
- Повышению температуры жидкости в корпусе насоса (при малых расходах).
- Ускоренной кавитации.
Для систем с переменным расходом (например, системы отопления или водоснабжения с частотным регулированием) рекомендуется использовать насосы с плоской или пологой кривой H-Q, что позволяет изменять расход без резкого изменения напора и нагрузки на двигатель. Частотно-регулируемый привод (ЧРП) позволяет подстраивать кривую насоса под текущие потребности системы, экономя энергию.
Краткий алгоритм подбора
- Определить требуемый расход (Q) и тип среды (вязкость, агрессивность, температура).
- Рассчитать геометрический напор (Hgeom) и потери в трубопроводе (hпотерь).
- Вычислить требуемый полный напор (Hтр).
- Проверить кавитационный запас (NPSHA > NPSHR).
- Выбрать тип насоса: центробежный для воды/низкой вязкости, объёмный для вязких сред/высокого давления.
- Подобрать материал корпуса и уплотнений по химической совместимости.
- Рассчитать мощность двигателя с учётом КПД насоса и класса энергоэффективности (IE3+).
