Подшипники для агрессивных сред выбирают не по одному признаку «нержавеющий/не нержавеющий», а по совокупности факторов: химическая активность, температура, механическая нагрузка, скорость, режим мойки и доступность обслуживания. Ошибка на любом этапе обычно приводит к ускоренной коррозии, вымыванию смазки и преждевременной потере ресурса подшипникового узла.
- Ключевой принцип: среда определяет механизм повреждения, а механизм определяет конструкцию узла.
- Покрытие усиливает решение, но не заменяет корректно выбранный базовый материал.
- Для химически активных зон критичны уплотнение и стабильность смазки при вымывании, окислении и гидролизе.
Область применения и исходные данные для выбора
Для запроса «подшипники для агрессивных сред» минимальный набор исходных данных включает тип среды (кислоты, щелочи, хлориды, растворители, пар, окислители), концентрацию, pH, температуру, давление, наличие абразива, влажность, скорость вращения, нагрузку, цикличность пусков и остановов.
Отдельно фиксируют условия обслуживания: периодичность промывки, допустимость дозакладки смазки, санитарные ограничения, риск простоя и требуемый ресурс в часах.
Ограничение применимости: все диапазоны в таблицах ниже ориентировочные. Перед внедрением требуется проверка на реальной рецептуре среды (включая примеси), фактической концентрации, температуре, времени контакта и числе циклов мойки/сушки.
Агрессивные среды и механизмы повреждения подшипников
| Тип среды | Типичные условия | Доминирующий механизм | Проявление отказа |
|---|---|---|---|
| Кислоты | pH<4, повышенная температура | Равномерная и локальная коррозия | Потеря геометрии дорожек, рост шума |
| Щелочи | pH>10, CIP-мойка | Разрушение пассивных пленок, щелевая коррозия | Подъедание посадок, рост люфта |
| Хлориды, морская вода | Cl⁻, переменная влажность | Питтинговая, щелевая, коррозионное растрескивание под напряжением (КРН) | Раковины, вибрация, риск внезапного излома |
| Растворители | Органические фракции | Деградация эластомеров, вымывание смазки | Потеря герметичности, сухое трение |
| Пар и конденсат | Циклы нагрев/охлаждение | Коррозия + эмульгирование смазки | Перегрев, изменение момента |
| Окислители | Пероксиды, хлорсодержащие агенты | Ускоренное окисление металла и масла | Лакообразование, износ, рост температуры |
Гальваническая коррозия возникает при контакте разнородных металлов в присутствии электролита (влага, конденсат, солевой раствор). Риск повышается при большой разности потенциалов и неблагоприятном соотношении площадей «катод/анод».
Инженерные меры: выравнивание материалов пары, электрическая изоляция (втулки, прокладки, покрытия), герметизация зон стыка, исключение застоя электролита, контроль потенциала гальванической пары на стенде.
КРН критичен при сочетании растягивающих напряжений (остаточных или рабочих), хлоридной среды и повышенной температуры. Меры: снижение концентрации напряжений, контроль термообработки, ограничение хлоридов и температуры, выбор более стойких сплавов, герметизация.
Алгоритм выбора подшипникового узла (пошагово)
- Собрать исходные данные по среде, нагрузке, скорости и температуре.
- Исключить материалы, не совместимые с химией и температурой.
- Выбрать базовый материал колец и тел качения с запасом по коррозионной стойкости.
- Оценить необходимость покрытия, задать требования к толщине, адгезии и пористости.
- Подобрать уплотнение по химии, температуре и перепадам давления.
- Назначить смазку по устойчивости к вымыванию, окислению, гидролизу и эмульгированию.
- Провести валидацию на стенде и задать пороги мониторинга в эксплуатации.
Материалы колец и тел качения: применимость и ограничения
| Класс решения | Коррозионная стойкость | Нагрузка/удар | Температура | TCO-профиль |
|---|---|---|---|---|
| Мартенситная нержавеющая сталь 440C (кольца/тела качения) | Средняя, ниже аустенитных сталей в хлоридах | Высокая несущая способность за счет твердости | Ограничена смазкой и режимом отпуска | Низкий CAPEX, рабочий компромисс для умеренной химии |
| Аустенитная сталь 316 (обычно корпуса, экраны, вторичные детали) | Выше в ряде коррозионных сред | Низкая твердость для нагруженных дорожек качения | Хорошая коррозионная стабильность | Полезна как конструкционный материал, не универсальная замена 440C |
| Гибрид (кольца 440C + керамические тела) | Выше за счет химической инертности тел качения | Чувствительность к ударным перегрузкам | Широкий диапазон | Выше CAPEX, ниже риск простоев |
| Полностью керамический | Очень высокая | Хрупкость при ударе/перекосе | Высокая температурная стойкость | Высокий CAPEX, оправдан при тяжелой химии |
| Никелевые спецсплавы | Очень высокая в специфичных средах | Зависит от пары трения | Подходит для горячих и окислительных сред | Точечное применение при очень дорогом простое |
Практический вывод: подшипники из нержавеющей стали 440C выбирают, когда в приоритете ресурс дорожек под нагрузкой; 316 чаще применяют в деталях узла, где важнее коррозионная стойкость, чем контактная твердость.
Защитные покрытия: когда оправданы и как контролировать качество
Химический никель
Типичная толщина 5–25 мкм. Нужен контроль пористости, адгезии и равномерности на кромках.
PVD (TiN, CrN и др.)
1–4 мкм, высокая твердость. Критичны подготовка поверхности и контроль микротрещин.
DLC
1–3 мкм, низкое трение и химическая инертность. Неправильный выбор базового материала не компенсирует.
Критерии приемки покрытия: толщина по ТЗ, адгезия, микропористость, отсутствие трещин и пропусков, повторяемость партии.
Уплотнения для химически активных сред
| Материал | Типичная совместимость | Ориентировочный диапазон, °C | Ограничения |
|---|---|---|---|
| NBR | Масла, часть топлив, умеренные среды | -30…+110 | Слабая стойкость к ряду растворителей и озону |
| FKM | Масла, углеводороды, многие кислоты | -20…+200(230) | Ограничения в горячем паре и некоторых щелочах |
| EPDM | Вода, пар, щелочи, полярные среды | -40…+150 | Плохая совместимость с минеральными маслами |
| PTFE | Широкая химстойкость, растворители, окислители | -60…+260 | Низкая эластичность, требования к геометрии сопряжений |
Химическую совместимость уплотнений NBR, FKM, EPDM и PTFE всегда подтверждают для конкретной среды, концентрации и времени экспозиции. Комбинированная схема seal + shield оправдана при абразиве, мойке и перепадах давления.

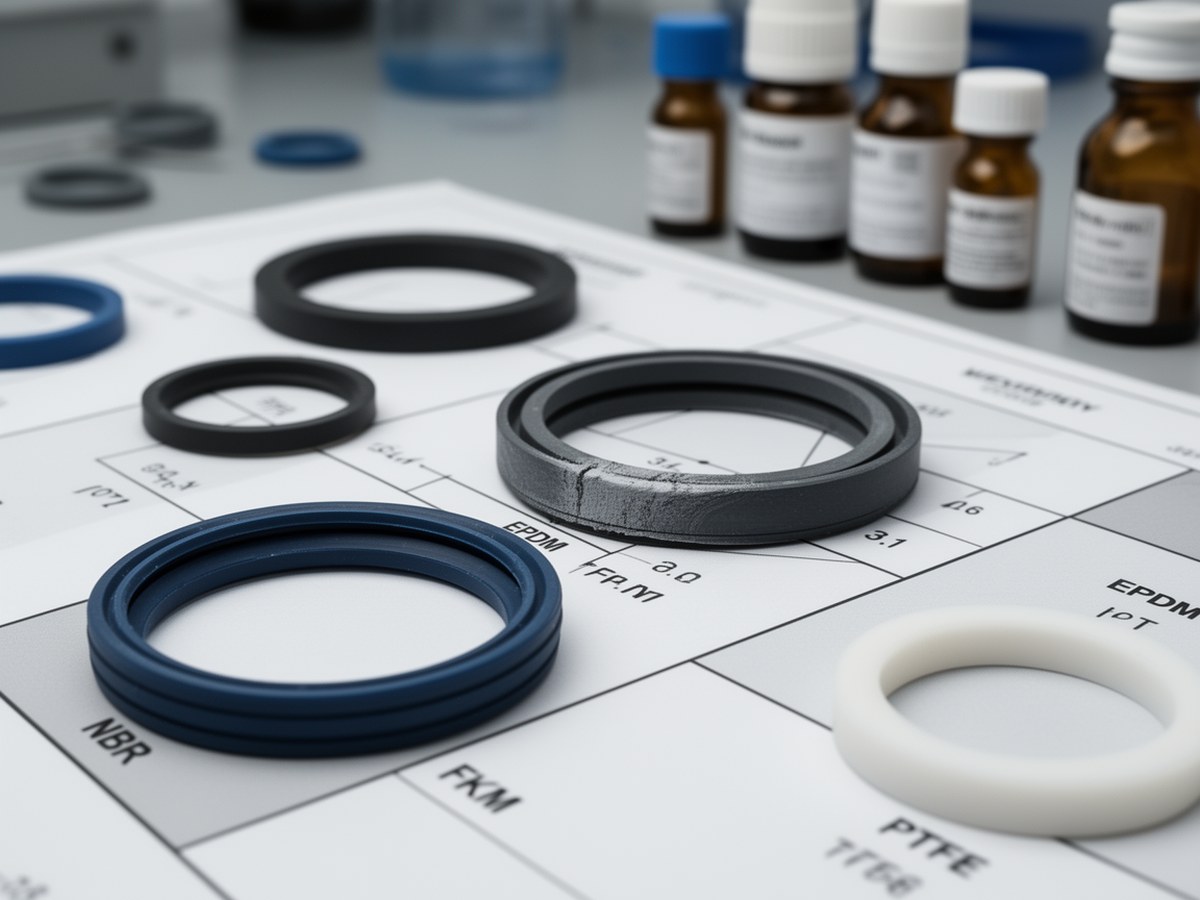

Матрица совместимости материалов уплотнений
Изображение поддерживает таблицу по NBR/FKM/EPDM/PTFE и подчеркивает ограниченную применимость диапазонов.
Смазка в агрессивной среде: выбор, деградация, обслуживание
| Условие | Предпочтение по смазке | Деградация | Ранний маркер |
|---|---|---|---|
| Вода/влага | Водостойкий загуститель, антикоррозионные присадки | Вымывание, эмульгирование | Обесцвечивание, снижение вязкости |
| Высокая температура | Синтетическая база с высокой окислительной стабильностью | Окисление, лакообразование | Рост момента, потемнение |
| Щелочная/кислотная мойка | Состав, устойчивый к гидролизу, и укороченный интервал обслуживания | Гидролиз загустителя, потеря структуры | Разжижение или комкование смазки |
| Растворители | Химически стойкая база, контроль испаряемости | Разбавление, вынос присадок | Шум, локальный перегрев |
| Пар/конденсат | Высокая адгезия к металлу, влагостойкий пакет присадок | Срыв пленки, коррозия под пленкой | Скачок вибрации после циклов |
Мониторинг состояния и ранняя диагностика отказа
Минимум контроля: вибрация (RMS и спектр), температура корпуса, шум, момент вращения, визуальный контроль уплотнений, следы коррозии и утечки смазки. Для ответственных узлов добавляют анализ смазки на воду, окисление и износные частицы.
Проверка решения: стандарты, испытания, критерии приемки
Применимые документы: ISO 281 (расчетный ресурс подшипников), ISO 9227 и ASTM B117 (испытания в соляном тумане), ASTM G31 (погружные коррозионные испытания металлов), ГОСТ 9.308 (методы испытаний в соляном тумане), ГОСТ 9.905 (методы коррозионных испытаний).
Минимальный протокол валидации перед внедрением:
- Стенд 200–500 часов или не менее 3–5 полных технологических циклов (мойка/сушка/нагрев), в реальной среде по концентрации и температуре.
- Контроль каждые 24–72 часа: вибрация, температура, утечка смазки, момент вращения, состояние уплотнений.
- Промежуточная разборка 1–2 образцов: питтинг, щелевая коррозия, следы КРН, износ дорожек, состояние покрытия.
- Критерии браковки: сквозная коррозия и питтинг в рабочей зоне, потеря герметичности, устойчивый рост вибрации и температуры относительно базового уровня, деградация смазки выше внутреннего порога предприятия.
Скорость коррозии по потере массы:CR = (K · Δm) / (ρ · A · t)
Температурная инженерная оценка:k(T2)/k(T1) ≈ 2^((T2−T1)/10)
Используют только как приближение на этапе предварительного сравнения, не как финальный расчет ресурса.
Ресурс (концептуально, ISO 281):Lna = a1 · aISO · (C/P)^p
Сравнение TCO и типовые сценарии выбора
В TCO учитывают цену подшипника, стоимость замены, простой, трудозатраты, потери продукции, утилизацию и логистику.
Упрощенно:TCO = CAPEX + Nзамен·Cзамены + Tпростоя·Cпростоя + Cобслуживания + Cутилизации
| Сценарий | CAPEX | Риск простоя | Частота замен | Итог |
|---|---|---|---|---|
| Нержавеющая сталь без усиления | Низкий | Средний/высокий в хлоридах | Частая | Только для мягких сред |
| Нержавеющая + покрытие + корректное уплотнение | Средний | Средний | Умеренная | Часто рациональный компромисс |
| Гибридные коррозионностойкие подшипники | Средний/высокий | Низкий | Редкая | Оправдано при дорогом простое |
| Полная керамика/спецсплавы | Высокий | Низкий в тяжелой химии | Редкая | Для экстремальных условий |
Для подшипников для морской воды (хлоридной среды) при высокой стоимости простоя чаще выигрывают гибридные и специализированные решения после стендовой валидации.
