Подшипниковые узлы в реверсивных и вибрационных приводах чувствительны к повторяющейся смене направления нагрузки. В таких режимах ресурс определяется не только уровнем силы, но и циклом нагружения, настройкой посадок, преднатягом и качеством смазки.
Коротко главное
- Знакопеременная нагрузка это нагрузка, при которой сила или напряжение во времени регулярно меняют знак.
- В расчетах режим относят к знакопеременным, если переходы через ноль повторяются и заметная часть циклов идет с реверсом.
- Расчет ведут по спектру режимов: P_eq, затем L10 и Lnm с проверкой применимости коэффициентов.
- Подбор узла удобнее выполнять по шагам: Fr/Fa, перекос, реверс, ударность, тепловой режим и смазка.
- Посадки, зазор и преднатяг выбирают с учетом температурного градиента между валом и корпусом.
Термины и границы применимости
Знакопеременная нагрузка это нагрузка, у которой во времени меняется знак, то есть направление силы или напряжения.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Переменная нагрузка может менять только величину. Если знак не меняется, режим остается переменным, но не знакопеременным.
Когда нагрузка считается знакопеременной в расчетной практике:
- есть повторяемый переход через ноль в рабочем цикле;
- реверсивная нагрузка возникает регулярно, а не как редкое случайное событие;
- доля циклов со сменой направления достаточна, чтобы влиять на износ и усталость (как практический ориентир обычно рассматривают от ~10% циклов и выше).
Если нагрузка меняется от 0.2F до 0.8F в одном направлении это не знакопеременный режим. Если при реверсе она меняется от +F до −F, режим знакопеременный.
Для цикла напряжений удобно использовать коэффициент асимметрии: R = σmin / σmax. При R < 0 цикл проходит через смену знака.
Схема циклов нагружения
Разместить перед таблицей типов циклов, чтобы сразу показать разницу между режимами.
Типы циклов нагружения и источники в оборудовании
| Тип цикла | Признак | Где встречается | Риск |
|---|---|---|---|
| Симметричный | Близкие «+» и «−» | Реверсивные приводы | Ускоренная усталость |
| Асимметричный | Смещение среднего уровня | Подающие механизмы | Неравномерный износ |
| Импульсный | Короткие пики | Прессы, дробилки | Вмятины, риск сепаратора |
| Случайный спектр | Нерегулярные амплитуды | Транспорт, спецтехника | Недооценка пиков |

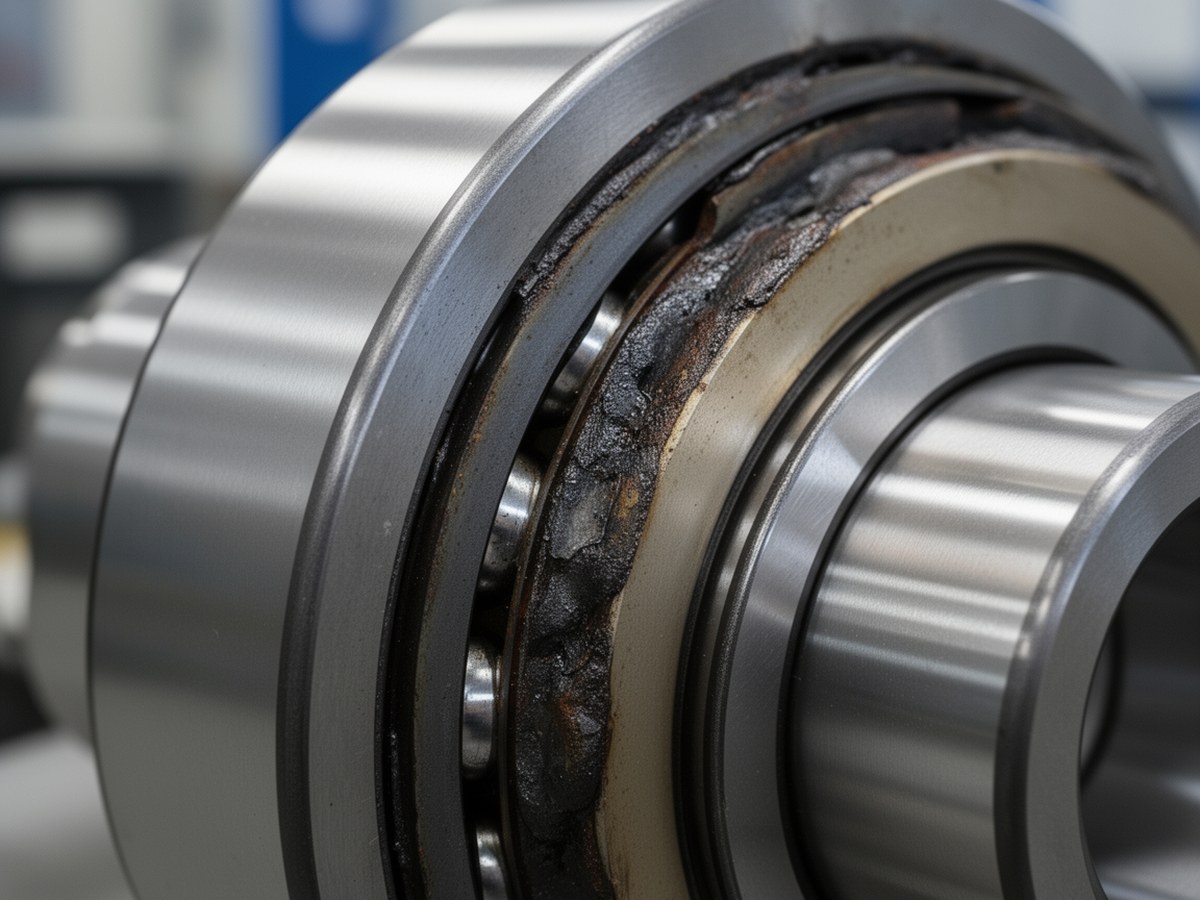

Механизмы деградации подшипников при смене знака нагрузки
| Механизм | Ранний признак | Что проверить |
|---|---|---|
| Усталостное выкрашивание | Рост вибрации на характерных частотах | Спектр нагрузок, загрязнение смазки |
| Фреттинг | Бурый налет в посадках | Натяг, жесткость опор, микроподвижки |
| Пластические деформации | Тональный шум, локальный нагрев | Пики нагрузки, демпфирование |
| Повреждение сепаратора | Нерегулярный шум после реверса | Ускорения и частоту реверса |
Выбор подшипникового узла: пошаговый алгоритм
- Fr/Fa: при заметной осевой доле выбирайте схемы, устойчивые к комбинированной нагрузке (радиально-упорные пары, конические роликовые).
- Перекос: при вероятном перекосе и гибком основании предпочтительны самоустанавливающиеся решения.
- Реверс: при частой смене направления проверяйте устойчивость к проскальзыванию и стабильность преднатяга.
- Ударность: при импульсах увеличивайте запас по грузоподъемности и жесткость посадок, добавляйте демпфирование.
- Тепло и смазка: подтверждайте тепловой режим и работоспособность смазки на фактическом цикле.
Эквивалентная динамическая нагрузка по спектру режимов и ресурс
Ниже приведен упрощенный инженерный порядок по ISO 281 и аналогам.
где P_i, динамическая эквивалентная нагрузка режима, t_i, его длительность, p = 3 для шариковых и p = 10/3 для роликовых.
Ограничения применения: aISO и a1 используют только в рамках выбранной методики и принятых допущений по смазке, загрязнению, вязкости и надежности. Коэффициенты нельзя механически переносить между разными стандартами и справочниками.
Проверка σH,max ≤ [σH] не является универсальной формулой для любого случая. Она требует отдельной контактной модели, коэффициента перегрузки K_s и корректной геометрии контакта; без этого служит только ориентиром по риску пиковых перегрузок.
Мини-кейс (3 режима)
| Режим | P_i, кН | t_i |
|---|---|---|
| Номинальный | 10 | 0.6 |
| Реверс | 14 | 0.3 |
| Пиковый | 20 | 0.1 |
Для шарикового подшипника (p=3): P_eq ≈ 12.7 кН. При C = 50 кН: L10 ≈ (50/12.7)^3 · 10^6 ≈ 61·10^6 оборотов. Далее применяют a1 и aISO для требуемой надежности и условий смазки.
Таблица запасов ниже ориентировочная и служит для предварительного выбора, а не для окончательного подтверждения ресурса.
| Тяжесть режима | Ориентировочный запас по нагрузке |
|---|---|
| Легкий реверс без ударов | 1.2–1.5 |
| Регулярный реверс | 1.5–2.0 |
| Частый реверс и вибрация | 2.0–3.0 |
| Импульсные перегрузки | 3.0–5.0 |
Посадки, преднатяг, зазоры и тепловой режим
При реверсе микроподвижки в посадках быстро приводят к фреттингу, поэтому критичны правильный натяг и внутренний зазор.
- Для кольца с циркулирующей нагрузкой обычно применяют натяг, для локальной нагрузки допустима более свободная посадка.
- Ориентир по зазору: при нагреве вала относительно корпуса закладывают увеличенный внутренний зазор (часто переход от Normal к C3, в тяжелых тепловых режимах к C4 после проверки).
- Преднатяг назначают минимально достаточным, избыток повышает температуру и ускоряет деградацию смазки.
- Температурный градиент вал/корпус учитывают до финального выбора посадок и зазора.
Смазка и обслуживание в циклических режимах
- Проверяйте стабильность смазочной пленки при реверсе и вибрации.
- Сокращайте интервалы пополнения в пыльной и ударной среде.
- Ведите тренды температуры и вибрации вместе с анализом смазки.
- Сверяйте фактический режим с расчетным спектром не реже планового ТО.
Диагностика и типовые сценарии отказов
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Рост вибрации | Усталостный дефект дорожек | Пересчитать P_eq, проверить смазку и загрязнение |
| Локальный перегрев | Избыточный преднатяг/недосмазка | Скорректировать преднатяг и подачу смазки |
| Бурый налет в посадках | Фреттинг | Пересмотреть натяг и жесткость посадочного узла |
| Шум после реверса | Проскальзывание, повреждение сепаратора | Снизить динамику реверса, уточнить тип подшипника |
Чек-лист ввода в эксплуатацию реверсивного узла
- Подтвердить тип цикла и долю реверсивных циклов.
- Проверить посадки, зазор и фактический преднатяг после прогрева.
- Зафиксировать базовые тренды вибрации и температуры.
- Проконтролировать состояние смазки после приработки.
- Сверить фактические пики нагрузки с расчетными допущениями.
Микро-глоссарий обозначений
Fr, радиальная нагрузка; Fa, осевая нагрузка; P, динамическая эквивалентная нагрузка; C, динамическая грузоподъемность; L10, базовый ресурс 90% надежности; a1, коэффициент надежности; aISO, коэффициент условий смазки/чистоты по применяемой методике; K_s, коэффициент перегрузки для оценки пиков.
