Полый вал имеет продольное отверстие или канал. Он передает крутящий момент, работает как опора или направляющая и помогает уменьшить массу узла.
Коротко главное
- Полый вал легче сплошного, при этом может сохранять достаточную жесткость на кручение за счет материала у наружного диаметра.
- Внутренняя полость нужна не только для облегчения. Через нее монтируют сопряженный вал, подают смазку или охлаждение, прокладывают коммуникации.
- Глубокое сверление применяют для получения длинного точного отверстия в валу, хотя это не единственный способ изготовления полых валов.
Полым называют вал с продольным внутренним отверстием или каналом. В машиностроении такая деталь передает крутящий момент, воспринимает изгиб и может одновременно выполнять опорную, направляющую, соединительную или компоновочную функцию. Если отвечать на запрос «полый вал это» совсем кратко: это вал кольцевого сечения, у которого часть материала из центральной зоны удалена или изначально отсутствует.
- Полость снижает массу, уменьшает момент инерции и может использоваться как технологический или функциональный канал.
- При одинаковом наружном диаметре сплошной вал обычно прочнее, но полый вал часто дает лучшее соотношение жесткости и массы.
- Расчет полого вала учитывает наружный диаметр, внутренний диаметр, толщину стенки, кручение, изгиб, вибрации, соосность и качество отверстия.

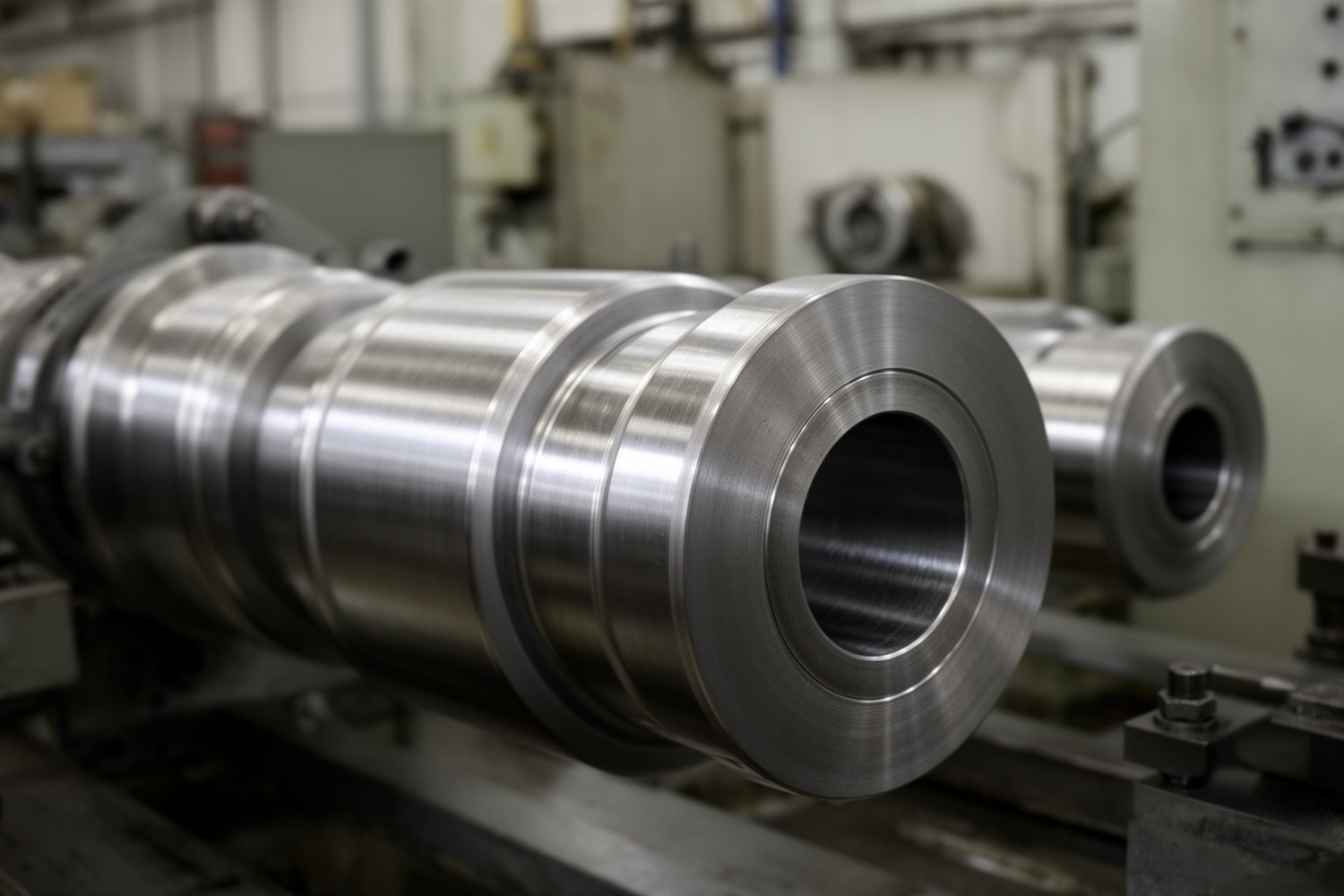

Что такое полый вал
Полый вал имеет наружную цилиндрическую поверхность и внутренний продольный канал. Отверстие может проходить по всей длине детали или занимать только рабочий участок. В простейшем случае поперечное сечение представляет собой кольцо с наружным диаметром D и внутренним диаметром d.
Назначение внутренней полости зависит от узла. Она уменьшает массу вращающейся детали, освобождает место для кабеля, пневмолинии, смазочного канала или охлаждающей жидкости, а также может служить посадочным отверстием для сопряженного вала. В редукторах, электродвигателях, шпинделях и промышленных приводах полый вал часто помогает сделать узел компактнее без перехода к сложной кинематике.
Полый вал не следует автоматически считать более прочным, чем сплошной вал того же наружного диаметра и материала. Его преимущество обычно связано с другой инженерной логикой: материал удаляется из центральной зоны, которая при кручении нагружена меньше наружных слоев.
Сечение полого и сплошного вала
Схему уместно поставить после определения, чтобы сразу показать наружный и внутренний диаметры.
Чем полый вал отличается от сплошного
Сплошной вал представляет собой вал без продольного внутреннего отверстия в рабочем сечении. Он проще в изготовлении и контроле, лучше переносит локальные повреждения и при равном наружном диаметре имеет больший запас прочности. Полый вал сложнее технологически, зато позволяет уменьшить массу и инерционные нагрузки, что важно для длинных, быстро вращающихся и подвижных деталей.
| Критерий | Сплошной вал | Полый вал |
|---|---|---|
| Масса | Больше при том же наружном диаметре | Меньше за счет внутреннего отверстия |
| Жесткость на кручение | Максимальна для заданного D | Может быть близкой при умеренном d/D |
| Прочность при равном D | Обычно выше | Ниже, особенно при тонкой стенке и концентраторах |
| Момент инерции массы | Выше | Ниже, что полезно для разгона и торможения |
| Критическая частота | Зависит от массы, длины и опор | Часто выше при снижении массы, но требует проверки расчетом |
| Изготовление | Токарная, фрезерная, шлифовальная обработка | Дополнительно требуется получение и контроль отверстия |
Конструкция и основные типы
Конструкция полого вала выбирается по нагрузке, способу соединения, точности вращения и технологии изготовления. Внутреннее отверстие не всегда одинаково по всей длине: в ступенчатых деталях применяются разные диаметры, расточки, посадочные участки и технологические переходы.
| Тип | Особенности |
|---|---|
| Гладкие | Валы постоянного наружного диаметра; применяются как приводные элементы, направляющие или заготовки под дальнейшую обработку. |
| Ступенчатые | Имеют участки под подшипники, муфты, шестерни, уплотнения и резьбовые соединения. |
| Шлицевые | Передают момент через наружные или внутренние шлицы; чувствительны к концентрации напряжений у впадин и торцов. |
| Редукторные | Имеют осевое отверстие для монтажа, вывода сопряженного вала или облегчения конструкции. |
| Шпиндельные | Используются в станках и вращающихся узлах, где важны биение, балансировка, жесткость и внутренняя подача СОЖ. |
| Направляющие | Работают как направляющая поверхность для линейных подшипников или кареток; внутренняя полость может служить каналом для коммуникаций. |
| Составные | Собираются из нескольких элементов сваркой, посадкой, пайкой или крепежом. |
Где применяются полые валы
Полые валы встречаются в редукторах, электродвигателях, приводах насосов, станочных шпинделях, транспортных механизмах, роботизированных осях, линейных системах, гидравлических и технологических установках. Причина применения зависит от узла: снижение массы, компактный монтаж, внутренняя коммуникация или улучшение динамических характеристик.
Полый вал редуктора
Полый вал редуктора имеет осевое отверстие, через которое может проходить сопряженный вал машины или механизма. Момент передается через шпонку, шлицы, зажимную втулку, посадку с натягом или другой соединительный элемент. Само наличие отверстия не отменяет требований к прочности зубчатого зацепления, опорам, уплотнениям и соосности.
Расчет полого вала
Расчет начинается с нагрузок: крутящего момента, изгибающих моментов, осевых сил, частоты вращения, режима пуска и остановки. Затем выбирают наружный диаметр D, внутренний диаметр d, материал, термообработку, посадочные места и допустимую толщину стенки. Отношение d/D нельзя увеличивать только ради снижения массы: при слишком тонкой стенке растут напряжения, риск овальности, увод отверстия при обработке и чувствительность к пазам.
В формулах важно не смешивать обозначения. J обозначает полярный момент инерции сечения, применяемый при расчете кручения. I обозначает осевой момент инерции сечения при изгибе, который используют в расчетах изгибной жесткости и ориентировочной оценки критических частот.
A = π / 4 · (D2 - d2)
Площадь кольцевого сечения A используется для оценки массы и осевых напряжений. Для участка длиной L масса приближенно равна m = ρ · A · L, где ρ обозначает плотность материала.
J = π / 32 · (D4 - d4)
J обозначает полярный момент инерции круглого полого сечения. Он определяет сопротивление кручению. Чем ближе материал расположен к наружному диаметру, тем эффективнее вал кольцевого сечения работает при передаче момента.
Wp = J / R = π · (D4 - d4) / (16 · D)
Wp обозначает полярный момент сопротивления при кручении. Его удобно использовать для проверки касательных напряжений по наружному диаметру, где напряжения максимальны.
τmax = T / Wp = T · R / J
Максимальные касательные напряжения при кручении определяются крутящим моментом T, наружным радиусом R = D/2 и полярным моментом J. Расчетное значение сравнивают с допускаемым напряжением для материала и режима работы.
φ = T · L / (G · J)
Угол закручивания φ показывает жесткость полого вала при кручении. G обозначает модуль сдвига материала, L обозначает длину расчетного участка.
ωcr ≈ k · √(E · I / (ρ · A · L4))
Эта запись дает ориентировочную зависимость для первой формы изгибных колебаний балки или упрощенной модели ротора. Здесь I обозначает осевой момент инерции сечения при изгибе, E обозначает модуль упругости, A обозначает площадь сечения, ρ обозначает плотность, L обозначает расчетную длину между опорами. Коэффициент k и даже вид расчетной формулы зависят от схемы опирания, распределения масс, единиц измерения, подшипников, дисков, посадок и дисбаланса. Для ответственных роторов применяют отдельную расчетную модель динамики.
Материалы и термообработка
Полые валы обычно изготавливают из углеродистых и легированных сталей, а для специальных условий используют нержавеющие стали, алюминиевые, титановые или жаропрочные сплавы. Материал выбирают по прочности, вязкости, усталостной стойкости, обрабатываемости и требованиям к массе.
Посадочные поверхности, шлицы и участки под подшипники могут подвергаться закалке, цементации, нитроцементации или другой поверхностной обработке. При этом учитывают деформации после термообработки: они могут повлиять на биение, соосность внутреннего канала и качество посадок.
Концентраторы напряжений и динамика
На прочность полого вала влияют не только D и d. Опасными зонами становятся шпоночные пазы, шлицы, резьбы, отверстия под стопоры, канавки под кольца и резкие переходы диаметров. Для снижения концентраций применяют переходные радиусы, корректную ориентацию пазов, финишную обработку поверхности и проверку усталостной прочности.
Для быстро вращающихся деталей дополнительно проверяют балансировку и динамику. Несоосность внутреннего отверстия относительно наружных посадок вызывает неравномерную толщину стенки, смещение массы и рост вибраций. В таких узлах может потребоваться статическая или динамическая балансировка после основных операций обработки.
Изготовление полых валов
Полый вал можно получить несколькими способами. Выбор зависит от длины, диаметра, материала, партии, допуска на отверстие, требований к внутренней поверхности и последующей обработке наружных посадок. Глубокое сверление вала подходит не всегда: иногда рациональнее использовать трубную заготовку или поковку с прошивкой.
| Метод | Когда применяют | Ограничения |
|---|---|---|
| Глубокое сверление из сплошной заготовки | Длинные точные отверстия, большое отношение L/D, ответственные посадки | Нужны специальный инструмент, СОЖ, контроль увода и последующая обработка |
| Трубная заготовка | Серийные детали с допустимой геометрией трубы и умеренной обработкой | Не всегда обеспечивает нужную концентричность отверстия относительно будущих наружных посадок без дополнительной обработки |
| Ковка или прокатка с прошивкой | Крупные и нагруженные заготовки, где важна структура металла | Требуется дальнейшая механическая обработка отверстия и наружных поверхностей |
| Расточка | Короткие отверстия, ступенчатые полости, финишная корректировка диаметра | Сложна для очень длинных отверстий малого диаметра |
| Сварная или составная конструкция | Крупные, нестандартные или облегченные узлы | Нужно учитывать сварочные напряжения, балансировку, контроль швов и ремонтопригодность |
Глубокое сверление вала
Глубокое сверление применяют для получения отверстий при отношении длины к диаметру, когда обычное сверление уже теряет стабильность прямолинейности, отвода стружки и качества поверхности. В справочной практике к глубоким часто относят отверстия примерно от L/D 10 и выше, но фактическая граница зависит от диаметра, материала, станка, инструмента и допуска.
Для полых валов этот метод особенно полезен при длинных осевых каналах, точных внутренних диаметрах и необходимости сохранить наружную заготовку под последующую токарную или шлифовальную обработку.
В процессе используют ружейные, эжекторные или BTA-инструменты. СОЖ подается в зону резания под давлением, охлаждает режущую кромку и выносит стружку. Для результата важны центровка заготовки, направляющая втулка, жесткость системы, режим подачи и фильтрация жидкости. Основные риски: увод отверстия, задиры, нестабильная шероховатость, перегрев, заклинивание стружки и несоосность внутреннего канала относительно наружного диаметра.
| Инструмент | Типичная область применения | Особенность |
|---|---|---|
| Ружейное сверло | Относительно малые и средние диаметры, точные глубокие отверстия | СОЖ подается через инструмент, стружка выходит по наружной канавке |
| Эжекторная система | Средние диаметры и детали, где важен устойчивый отвод стружки | Используется двухтрубная схема циркуляции СОЖ |
| BTA-сверление | Крупные диаметры и производительная обработка | Стружка отводится через внутренний канал штанги |
Дефекты и контроль
Для полого вала контроль внутренней геометрии так же важен, как проверка наружных посадочных поверхностей. Наружный диаметр может быть обработан точно, но при уводе отверстия стенка получится неравномерной. Это ухудшит балансировку, прочность и ресурс детали.
| Параметр | Зачем контролируют | Методы проверки |
|---|---|---|
| Диаметр отверстия | Посадка, расход жидкости, толщина стенки | Нутромеры, калибры, КИМ, пневматические измерители |
| Прямолинейность | Исключение увода и локального ослабления стенки | КИМ, специальные оправки, ультразвуковые методы |
| Соосность внутреннего и наружного диаметров | Балансировка, равномерность стенки, работа подшипников | КИМ, индикаторный контроль, контроль биения |
| Шероховатость | Трение, усталостная прочность, течение среды | Профилометр, эндоскопия, образцы сравнения |
| Овальность и биение | Стабильность вращения и посадок | Индикаторы, круглограммные приборы, КИМ |
| Трещины, задиры, включения | Предотвращение усталостного разрушения | УЗК, вихретоковый, магнитопорошковый, капиллярный контроль, эндоскопия |
Когда полый вал не подходит
Полый вал не всегда лучше сплошного. Его применение может быть неоправданным при ударных нагрузках, малом наружном диаметре, сложной системе шпоночных пазов, высокой чувствительности к концентрациям напряжений или низких требованиях к массе. Если деталь короткая, тихоходная и недорогая, сплошной вал часто проще изготовить, проверить и заменить.
Типовые ошибки проектирования: слишком тонкая стенка, выбор трубы без проверки геометрии, отсутствие доступа для контроля внутреннего отверстия, перенос расчетной схемы сплошного вала без учета пазов и реальных переходов. Поэтому решение о переходе на полую конструкцию принимают по совокупности массы, жесткости, прочности, технологии, стоимости контроля и требований к ресурсу.
Инженерно корректная формулировка такова: полый вал рационален, когда снижение массы, инерции или компоновочные функции внутреннего канала важнее усложнения изготовления и контроля. Для ответственных узлов расчет должен учитывать не только номинальное кольцевое сечение, но и реальные пазы, переходы, посадки, термообработку и допустимое биение.
