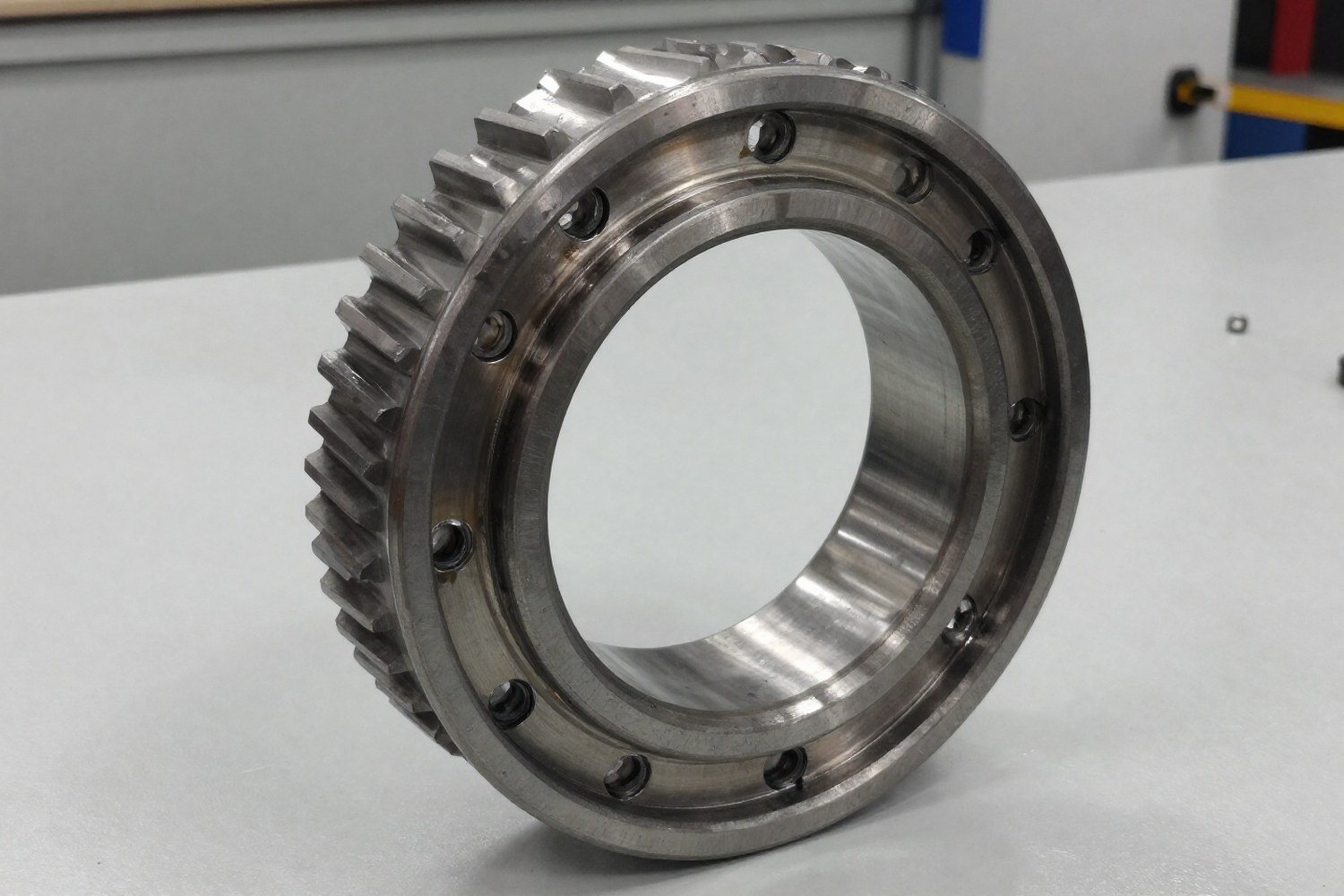

В отличие от стандартных обгонных муфт, используемых в конвейерах или трансмиссиях, прецизионные модели проектируются для работы в условиях высоких динамических нагрузок при строгом ограничении угловых перемещений. Их главная задача — обеспечить жесткую кинематическую связь в рабочем направлении и мгновенное, бесударное разъединение при реверсе или обгоне ведомого вала.
Определение и ключевые характеристики
Прецизионная обгонная муфта — это механический узел, передающий крутящий момент в одном направлении и размыкающийся при превышении скорости ведомого элемента над ведущим или при изменении направления вращения. Ключевое отличие от «промышленных» аналогов заключается в точности изготовления рабочих поверхностей и минимизации люфта.
Ключевые параметры прецизионных муфт:
- Угловой люфт (Backlash): обычно в диапазоне 0,1°–0,5° (в некоторых моделях до 0,05°).
- Торсионная жесткость: способность сопротивляться кручению при нагрузке, критична для точности позиционирования.
- Время срабатывания: от 1 до 5 мс, что исключает удары при переключении режимов.
- Повторяемость: стабильность характеристик в течение всего срока службы (L10).
В системах с сервоприводами или шаговыми двигателями прецизионная обгонная муфта позволяет отключать инерцию привода при свободном движении механизма (например, при опускании колонны станка под действием гравитации), предотвращая потерю шагов или срыв управления.
Классификация по типу рабочих элементов
Конструкция муфты определяет её физические свойства: шумность, способность к передаче момента и чувствительность к ударным нагрузкам. Ниже приведены основные типы, применяемые в прецизионном машиностроении.
1. Роликовые обгонные муфты
Наиболее распространенный тип. Рабочие элементы — ролики, расположенные в клиновидных пазах между внутренней и внешней обоймами. При вращении в направлении блокировки ролики заклиниваются в сужающемся зазоре, создавая жесткую связь. В прецизионных версиях используются ролики с оптимизированным профилем и пружины с калиброванным усилием для обеспечения быстрого возврата.
2. Храповые муфты (с собачками)
Основаны на взаимодействии зубчатого колеса и собачки. Важно: стандартные храповые муфты имеют существенный угловой люфт (шаг зубьев) и относятся к категории высоконагруженных, но менее точных узлов. Для прецизионных применений (люфт < 0.5°) применяются специализированные версии с мелким шагом зубьев (до 120 зубьев на оборот), однако они требуют точной смазки и могут создавать шум при высоких скоростях.
3. Фрикционные муфты
Передают момент за счет сил трения между конусными или дисковыми поверхностями. Предварительное натяжение регулируется пружинами. Преимущества: плавное включение, отсутствие люфта в момент контакта. Недостатки: нагрев при проскальзывании, необходимость контроля усилия пружин. Применяются там, где критична плавность хода, а не жесткая фиксация.
4. Эксцентриковые и шариковые муфты
Используют шарики или эксцентриковые тела качения. Шариковые муфты часто применяются в миниатюрных узлах (робототехника, оптика) благодаря компактному размеру и высокой скорости срабатывания. Эксцентриковые конструкции обеспечивают высокую точность позиционирования за счет специальной геометрии контакта.
| Тип муфты | Угловой люфт | Нагрузочная способность | Шумность | Типичное применение |
|---|---|---|---|---|
| Роликовая | 0,2° – 0,5° | Высокая | Низкая | Станки ЧПУ, конвейеры точной подачи |
| Храповая (прец.)td> | 0,1° – 0,3° | Высокая | Средняя | Тяжелые индексирующие механизмы |
| Фрикционная | 0,1° – 0,3° | Средняя | Тихая | Тонкая настройка, оптические системы |
| Шариковая | 0,2° – 0,4° | Средняя | Низкая | Робототехника, измерительные головки |
| Эксцентриковая | 0,1° – 0,2° | Средняя | Низкая | Высокоточное позиционирование |
Материалы, покрытия и смазка
Для обеспечения прецизионных характеристик материалы деталей должны сохранять стабильность размеров и свойств в широком диапазоне температур и нагрузок.
- Стали: Чаще всего используются высокоуглеродистые хромистые стали (марки 100Cr6 / ШХ15) или цементуемые стали (например, 20Х2Н4А) для закалки рабочих поверхностей при вязкой сердцевине. Это обеспечивает износостойкость беговых дорожек и устойчивость к контактным усталостным разрушениям.
- Покрытия: Для работы в агрессивных средах или при высоких требованиях к коррозионной стойкости применяются покрытия на основе хрома, никеля или специализированные PTFE-содержащие слои. Важно, чтобы покрытие не изменяло геометрию посадочных мест.
- Смазка: В прецизионных муфтах используется специализированная смазка с низким коэффициентом трения и высокой стабильностью вязкости. Чрезмерно густая смазка может увеличить время срабатывания или вызвать «заедание» роликов, а слишком жидкая — не обеспечит защитной пленки. Часто применяются синтетические масла или полутвердые смазки.
- Температурное расширение (КТР): Разность коэффициентов теплового расширения (КТР) внутренней и внешней обойм критична для прецизионных систем. При нагреве от трения или внешней среды зазоры между роликами и пазами могут изменяться, что влияет на момент срабатывания и люфт. Для высокоточных применений подбирают материалы с близкими значениями КТР или предусматривают компенсационные зазоры.
Важно: Использование неподходящей смазки (например, графитовой или литола) в прецизионных роликовых муфтах может привести к прилипанию роликов и потере точности позиционирования. Следуйте рекомендациям производителя по типу смазки.
Расчет параметров и выбор
Подбор прецизионной обгонной муфты базируется на трех основных расчетах: крутящий момент, допустимая частота вращения и ресурс.
1. Расчет номинального крутящего момента
Номинальный момент муфты должен превышать максимальный рабочий момент в системе с учетом коэффициента безопасности, который компенсирует ударные нагрузки и погрешности моделирования.
Где:
- Mном — номинальный крутящий момент муфты, Н·м;
- Mраб — максимальный рабочий крутящий момент в приводе, Н·м;
- Kбез — коэффициент безопасности. Для плавных нагрузок 1,5–2,0, для ударных и реверсивных режимов 2,0–3,0.
2. Расчет допустимой частоты вращения
Центробежные силы, действующие на ролики или шарики при высоких оборотах, могут препятствовать их заклиниванию в пазах. Поэтому каждая муфта имеет предел скорости.
Где:
- nдоп — максимально допустимая частота вращения, об/мин;
- nкат — каталожное значение предельной скорости;
- Kn — поправочный коэффициент (обычно 0,7–1,0), зависящий от типа смазки и условий охлаждения.
3. Расчет ресурса (L10)
Ресурс прецизионной муфты рассчитывается аналогично подшипникам качения, с учетом кубической зависимости от нагрузки для роликовых конструкций. Базовый ресурс Lбаз обычно указывается в каталогах в часах для стандартных условий.
Где:
- Lч — расчетный ресурс в часах;
- Lбаз — базовый ресурс при номинальной нагрузке (указывается в каталоге, часто 10 000–50 000 ч);
- Kусл — коэффициент условий эксплуатации. Важно: Kусл = 1.0 для идеальных условий (чистая среда, стабильная температура). При наличии пыли, высокой температуры или вибраций Kусл < 1.0 (например, 0.5–0.7). В вакууме или при использовании спецсмазки Kусл может быть > 1.0.
| Параметр | Значение | Примечание |
|---|---|---|
| Рабочий момент (Mраб) | 120 Н·м | Максимальная нагрузка в приводе |
| Коэффициент безопасности (Kбез) | 2,0 | Режим с умеренными ударами |
| Требуемый Mном | 240 Н·м | Выбираем ближайший больший каталожный (250 Н·м) |
| Рабочая скорость (nраб) | 1500 об/мин | — |
| Проверка скорости | 2700 об/мин | Допустимо (nкат=3000, Kn=0,9) |
| Расчетный ресурс (Lч) | ~90 000 ч | При Lбаз=10 000 ч и Kусл=1,0 |
Критерии выбора: жесткость и люфт
Помимо моментов и скоростей, для прецизионных систем критичны два параметра, которые часто упускают в общих каталогах:
- Торсионная жесткость (Torsional Stiffness): Измеряется в Н·м/рад. Определяет, насколько сильно муфта «прокручивается» под нагрузкой до момента полного заклинивания роликов. Высокая жесткость необходима в сервосистемах для минимизации фазовых сдвигов и повышения устойчивости контура управления.
- Радиальная жесткость и зазор: Прецизионные муфты должны выдерживать радиальные нагрузки (вес ротора, ремней) без деформации, которая могла бы изменить геометрию зазоров между роликами и пазами. Допустимый радиальный люфт обычно не превышает 0,01–0,02 мм.
Области применения
Прецизионные обгонные муфты интегрируются в узлы, где цена ошибки позиционирования высока:
- Металлообрабатывающие центры: В механизмах подачи и поворотных столах для компенсации люфта при реверсе оси. Это позволяет использовать более дешевые шарико-винтовые передачи, компенсируя их inherent люфт обгонным узлом.
- Робототехника: В шарнирах манипуляторов для разгрузки приводов при движении под действием гравитации или внешних сил, а также для защиты редукторов от обратных моментов.
- Измерительные системы (CMM): В координатно-измерительных машинах для фиксации положения измерительных головок и исключения дрейфа.
- Оптика и лазеры: В системах наведения и сканирования, где требуется мгновенное и точное переключение между режимами «ведущий-ведомый» и «свободный ход».
- Полиграфия: В многокрасочных печатных машинах для синхронизации цилиндров и предотвращения сдвига краски при остановке или реверсе.
Монтаж и типичные ошибки
Прецизионность узла нивелируется ошибками монтажа. Основные требования:
Типичные ошибки монтажа:
- Несоосность валов: Радиальное или угловое биение более 0,02–0,05 мм приводит к неравномерному распределению нагрузки на ролики, их заклиниванию и преждевременному износу. Используйте соосные фланцевые соединения или гибкие муфты для компенсации.
- Момент затяжки: Перетяжка болтов крепления муфты к валу или корпусу вызывает деформацию тонкостенных обойм, что меняет геометрию клиновидных пазов. Используйте динамометрический ключ и значения из каталога.
- Направление вращения: Убедитесь, что направление вращения вала совпадает с маркировкой муфты. Обратное направление приведет к отсутствию передачи момента.
- Вибрация: Высокая вибрация может вызвать самопроизвольное срабатывание муфты (преждевременное размыкание). При наличии сильных вибраций требуется дополнительная фиксация или выбор муфт с усиленными пружинами.
Регулярное техническое обслуживание прецизионных муфт минимально и заключается в периодической проверке герметичности (для предотвращения попадания абразивной пыли) и, при необходимости, замене смазки. В большинстве современных прецизионных моделей смазка заложена на весь срок службы.
