Прецизионное ОПУ задает угол, удерживает положение и ведет оптическую нагрузку без рывков. На точность влияет не один подшипниковый узел, а вся электромеханическая цепь: привод, редуктор, энкодер, жесткость конструкции, монтаж и настройка контуров управления.
Коротко главное
- ОПУ принимает осевые, радиальные и опрокидывающие нагрузки, сохраняя управляемое вращение оптической нагрузки.
- Для прецизионного исполнения важны малые люфты и биение, высокая жесткость, ровный ход и датчики обратной связи.
- Ошибка наведения складывается из точности подшипникового узла, привода, редуктора, энкодера, деформаций, температурного дрейфа, вибраций и настроек управления.
- Подбор ОПУ начинают с массы, центра тяжести, момента инерции и кинематики нагрузки. После этого проверяют точность, жесткость, привод, ресурс и условия работы.

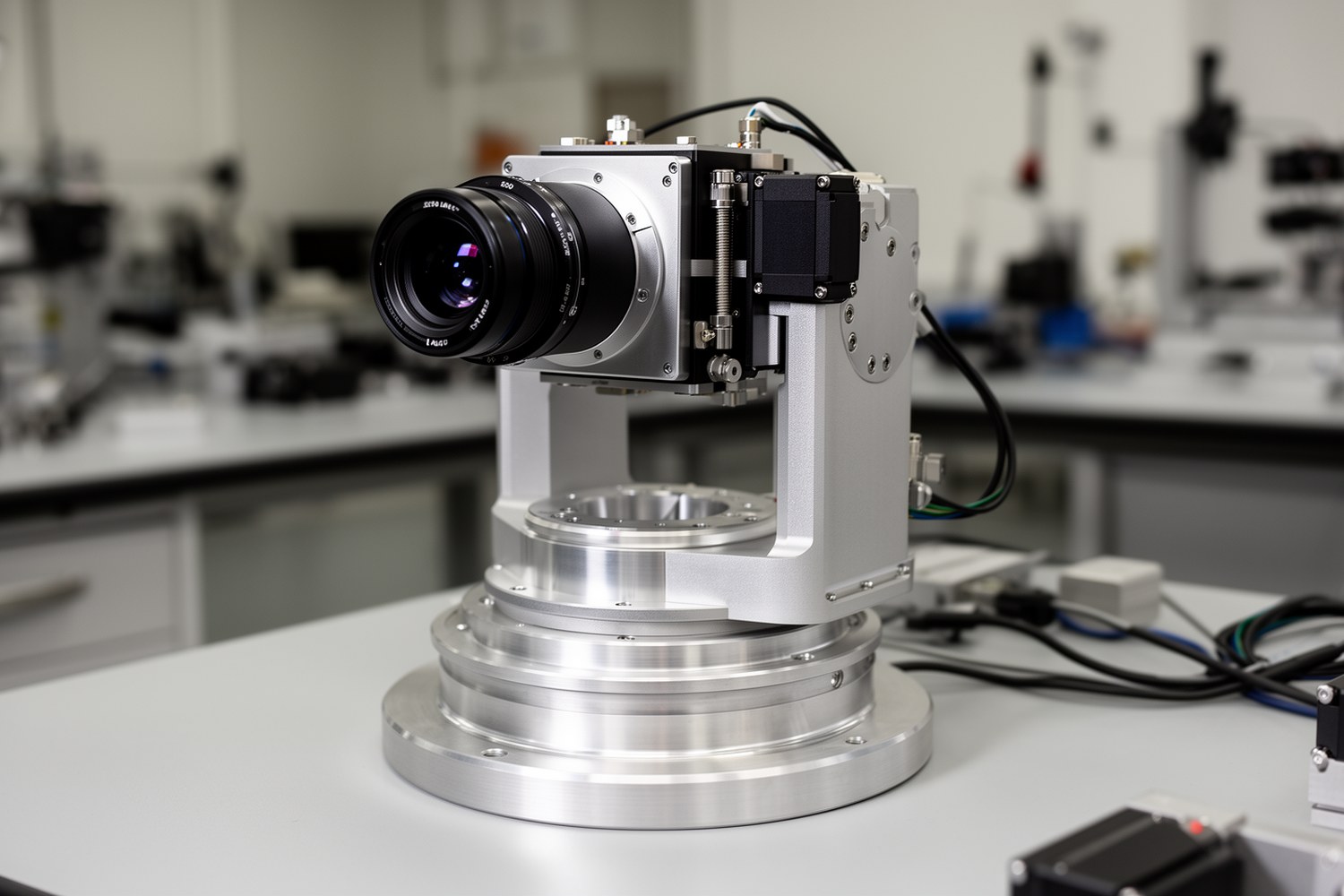

Прецизионное опорно-поворотное устройство (ОПУ) в оптической системе наведения обеспечивает точное угловое позиционирование, удержание положения и плавное сопровождение полезной нагрузки: объектива, телескопа, тепловизионного модуля, лазерного измерительного блока или антенны с оптическим каналом. В такой задаче важна не только несущая способность, но и управляемое движение без заметного люфта, скачков скорости, биения и нестабильности обратной связи.
- ОПУ работает как часть поворотного узла, а не как изолированный подшипник.
- Точность наведения формируется всей цепью: механикой, приводом, энкодером, монтажом и регулятором.
- Численные значения точности нельзя переносить между изделиями без проверки паспорта, схемы установки и расчетной модели.
Что такое прецизионное ОПУ в оптической системе наведения
В прикладной инженерной терминологии ОПУ может означать как подшипниковый опорно-поворотный узел, так и более широкую поворотную платформу. Для корректного выбора эти уровни нужно разделять. Подшипниковая часть воспринимает нагрузки и задает геометрию вращения. Полная моторизованная платформа может дополнительно включать двигатель, редуктор или прямой привод, энкодер, тормоз, токосъемник, кабельные вводы, датчики предельных положений и контроллер.
Прецизионным ОПУ называют исполнение с повышенными требованиями к люфту, радиальному и осевому биению, угловой жесткости, повторяемости, плавности хода и стабильности положения. Для оптики это особенно чувствительный параметр: малая угловая ошибка на оси поворота превращается в заметное смещение поля зрения или пятна на дальности.
Какие задачи решает ОПУ
- Позиционирование. Поворот полезной нагрузки в заданный угол по азимуту, углу места или одной технологической оси.
- Сопровождение. Плавное движение с заданной скоростью и ускорением без рывков и выраженных пульсаций скорости.
- Удержание. Сохранение угла при ветровой нагрузке, вибрациях, смещении центра масс или изменении температуры.
- Восприятие нагрузок. Прием осевых и радиальных сил, а также опрокидывающего момента от вынесенной оптической нагрузки.
Состав поворотного узла
Поворотный узел для оптики обычно состоит из нескольких подсистем. Механическая опора задает ось вращения и воспринимает нагрузку. Привод создает крутящий момент. Редуктор, если он есть, согласует скорость и момент двигателя с нагрузкой. Энкодер или другой датчик положения замыкает контур обратной связи. Контроллер формирует профиль движения и компенсирует ошибки в пределах возможностей системы.
Характеристики отдельных компонентов лучше оценивать отдельно. Разрешение энкодера не равно точности наведения, отсутствие люфта в редукторе не отменяет упругие деформации рамы, а высокая несущая способность подшипника не гарантирует плавное сопровождение цели.
Кабели, токосъемники и ограничения угла поворота
Кабельные вводы, гибкие шлейфы и токосъемники также входят в расчет поворотного узла. Они могут ограничивать полный угол вращения, создавать паразитный момент, ухудшать плавность малых перемещений или менять балансировку после замены полезной нагрузки. Для непрерывного вращения применяют токосъемники или вращающиеся вводы, но их момент трения и ресурс нужно учитывать отдельно.
Типовые схемы построения
| Схема | Число осей | Типовая нагрузка | Ключевой риск |
|---|---|---|---|
| Азимутальная ось | 1 | Антенна, обзорный оптический модуль, поворотный стол | Биение вертикальной оси и ветровой момент |
| Угломестная ось | 1 | Наклоняемый объектив, тепловизор, измерительный блок | Дисбаланс и переменный момент от центра масс |
| Двухосевая платформа | 2 | Оптико-электронная система наведения и слежения | Суммирование ошибок азимута и элевации |
| Поворотный стол | 1 | Измерительный образец или калибровочный стенд | Биение, повторяемость и жесткость основания |
| Антенно-оптический узел | 1-2 | Антенна с оптическим каналом контроля | Разные требования радиоканала и оптики к стабилизации |
При наружной установке платформу дополнительно рассчитывают на ветер, осадки, пыль, перепады температуры и вибрацию основания. В таких условиях важны IP-защита, защита от конденсата, температурная вязкость смазки и стабильность уплотнений.
Типы прецизионных ОПУ
| Тип опоры | Сильные стороны | Ограничения | Типичные задачи |
|---|---|---|---|
| Шариковая | Низкий момент трения, хорошая скорость, сравнительно простая конструкция | Жесткость ниже, чем у роликовых схем при равных габаритах | Легкие оптические модули, малые антенны, лабораторные поворотные столы |
| Роликовая | Высокая несущая способность и жесткость при значительных нагрузках | Больше трение, выше требования к смазке и качеству дорожек | Тяжелые телескопические узлы, крупные платформы, системы с высоким опрокидывающим моментом |
| Перекрестно-роликовая | Высокая точность вращения, жесткость в нескольких направлениях, компактность | Чувствительность к монтажным перекосам и загрязнению | Прецизионные поворотные столы, измерительные стенды, компактные двухосевые платформы |

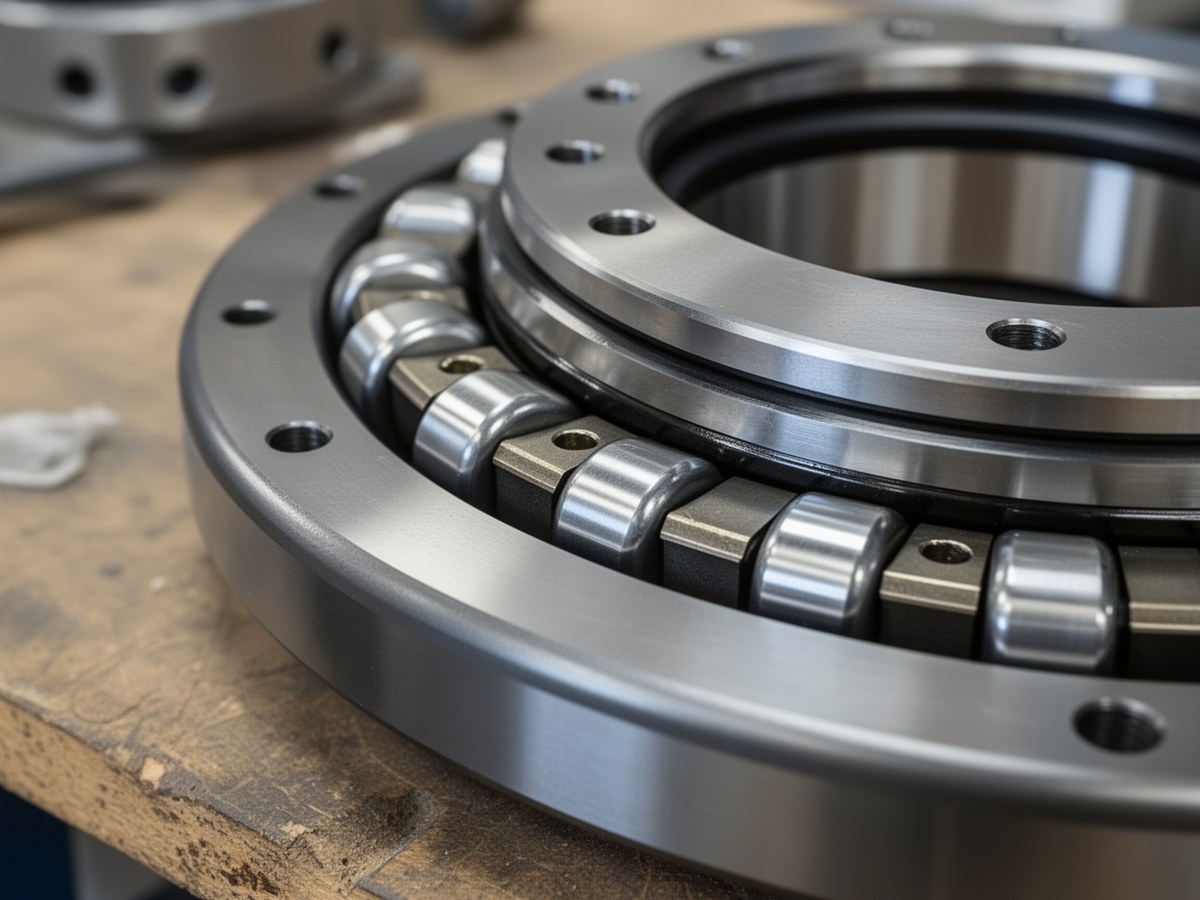

Деталь прецизионной опоры
Изображение уместно рядом с разделом о типах опор, где объясняется различие шариковых, роликовых и перекрестно-роликовых решений.
Что влияет на точность наведения
Оптическая система наведения предъявляет требования к итоговой ошибке оси, а не к одному паспортному параметру ОПУ. В цепочку погрешностей входят геометрическая точность подшипника, радиальное и осевое биение, люфт передачи, гистерезис, упругий прогиб корпуса, перекос монтажных плоскостей, температурное расширение, вибрации, шум датчика положения и настройка следящего электропривода.
| Источник ошибки | Как проявляется | Как снижают влияние |
|---|---|---|
| Люфт и гистерезис | Разное положение при подходе к углу с разных сторон | Преднатяг, малолюфтовая передача, прямой привод, компенсация в управлении |
| Биение опоры | Увод оптической оси при вращении | Точная обработка баз, контроль соосности, измерение биения после монтажа |
| Упругие деформации | Отклонение под действием массы, ветра или ускорения | Повышение жесткости, уменьшение вылета нагрузки, расчет опрокидывающего момента |
| Термодрейф | Медленное смещение нуля и изменение зазоров | Подбор материалов, термостабилизация, калибровка, компенсационные модели |
| Вибрации | Дрожание изображения или пятна, ошибки слежения | Балансировка, демпфирование, фильтрация сигналов, вибродиагностика |
| Датчик положения | Квантование, шум, ошибка установки энкодера | Выбор класса энкодера, жесткая связь с осью, калибровка нуля и шкалы |
Точность, повторяемость и разрешение энкодера
Точность позиционирования показывает, насколько близко фактическое положение оси к заданному углу. Повторяемость описывает разброс при многократном выходе в одну и ту же точку. Разрешение энкодера показывает минимальный измеряемый шаг датчика, но не учитывает люфт, деформации и монтажные ошибки. Стабильность удержания характеризует способность сохранять положение во времени при внешних моментах, нагреве и вибрациях.
Привод и обратная связь
Приводная схема определяет плавность, динамику, удержание и обслуживаемость. Прямой привод с моментным двигателем исключает редукторный люфт и хорошо подходит для точного сопровождения, но требует качественного энкодера, жесткой механики и корректной настройки управления. Червячная передача дает большое передаточное число и может помогать удержанию, однако вносит трение и гистерезис. Планетарные редукторы компактны, но требуют контроля люфта и крутильной жесткости. Гармонические передачи дают высокое передаточное отношение в малом объеме, но имеют упругие эффекты и специфическую ошибку передачи.
| Схема привода | Плюсы | Ограничения | Когда уместна |
|---|---|---|---|
| Прямой привод | Нет редукторного люфта, высокая плавность, хорошая динамика | Нужны точный энкодер, мощный контроллер и жесткая конструкция | Следящие платформы, телескопы, высокоточные столы |
| Червячная передача | Большое передаточное число, удобное удержание нагрузки | Трение, износ, тепловыделение, возможный люфт | Медленные оси с повышенным моментом удержания |
| Планетарный редуктор | Компактность, доступность, высокий момент | Люфт и крутильная податливость зависят от класса редуктора | Средние нагрузки, умеренные требования к сопровождению |
| Гармоническая передача | Высокое передаточное число, малый люфт, малая масса | Упругая деформация, волновая ошибка, ограничения по ударным нагрузкам | Компактные двухосевые системы и роботизированные узлы |
Расчетные зависимости
Расчеты связывают требования оптики с механикой. Ниже приведены справочные зависимости; итоговые значения нужно проверять по паспорту изделия, расчету узла и испытаниям в сборе.
Перевод углов: 1° = 3600″; 1° = π / 180 рад; 1″ ≈ 4,848 · 10⁻⁶ рад. Такая запись помогает сопоставлять градусы, угловые секунды и радианы в расчетах наведения.
Линейное смещение: s ≈ L · α, где s обозначает смещение на дальности, L обозначает расстояние, α обозначает малую угловую ошибку в радианах. Например, ошибка 10 угловых секунд соответствует примерно 4,85 · 10⁻⁵ рад и дает смещение около 48,5 мм на расстоянии 1 км.
Дифракционный предел: θ ≈ 1,22 · λ / D, где θ обозначает угол в радианах, λ обозначает длину волны, D обозначает диаметр апертуры. Эта формула не задает точность ОПУ напрямую, но показывает, почему механическая ошибка может стать заметной для оптики.
Момент инерции нагрузки: J = Σ mᵢrᵢ², где mᵢ обозначает массу элемента, rᵢ обозначает расстояние от элемента до оси вращения. Для сплошного диска относительно центральной оси часто используют J = 1/2 · m · R², но реальную оптическую сборку обычно считают по ее фактической геометрии и центру масс.
Требуемый крутящий момент: Mтреб ≈ J · ε + Mтр + Mвнеш, где J обозначает момент инерции нагрузки относительно оси, ε обозначает угловое ускорение, Mтр обозначает момент трения, Mвнеш обозначает внешние моменты от ветра, кабелей, дисбаланса или наклона.
Угловой прогиб: φ = M / K, где φ обозначает угловой прогиб, M обозначает внешний момент, K обозначает угловую жесткость. Если допустимая угловая ошибка наведения мала, жесткость опоры, рамы и крепления становится одним из ключевых параметров.
Критерии выбора
Выбор ОПУ для оптической системы наведения удобнее начинать с нагрузки и кинематики. Сначала определяют массу, положение центра тяжести, момент инерции относительно каждой оси, требуемые углы поворота, скорость и ускорение. Затем задают допустимую угловую ошибку, повторяемость, стабильность удержания и требования к плавности сопровождения.
| Параметр | Что проверить | Почему важно |
|---|---|---|
| Масса и центр тяжести | Статическая нагрузка, вылет, опрокидывающий момент | Определяют размер опоры и деформации узла |
| Момент инерции | Расчет относительно рабочей оси | Влияет на ускорение, торможение и выбор двигателя |
| Точность и повторяемость | Итоговая ошибка в сборе, а не только разрешение энкодера | Задает пригодность системы для наведения и слежения |
| Люфт и жесткость | Паспортные данные, испытание после монтажа | Определяют стабильность оптической оси под нагрузкой |
| Среда | Температура, влажность, пыль, осадки, вибрация | Влияет на смазку, уплотнения, материалы и ресурс |
| Обслуживание | Доступ к смазке, проверке люфта, энкодеру и кабельным вводам | Упрощает поддержание точности в течение срока службы |
Ориентировочные значения точности, жесткости и момента трения зависят от класса изделия, диаметра, схемы привода, типа энкодера, качества монтажных баз, температуры и настройки контуров управления. Для ответственных систем их подтверждают расчетом и приемочными измерениями.
Области применения
Прецизионные ОПУ применяют в задачах наблюдения, измерения, связи и испытаний. К первой группе относятся телескопы, тепловизионные и обзорные платформы; ко второй относятся лазерные измерительные системы и стенды калибровки; к третьей относятся антенно-оптические комплексы связи; к четвертой относятся лабораторные поворотные столы и испытательное оборудование. В каждом случае набор требований отличается: для телескопа важна плавность длительного сопровождения, для измерительного стенда важны повторяемость и биение, для наружной платформы важны жесткость, герметизация и устойчивость к температуре.
Эксплуатация и контроль состояния
Даже точное ОПУ теряет характеристики при неправильном монтаже и обслуживании. Монтажные плоскости должны быть жесткими, чистыми и геометрически проверенными. Перетяжка крепежа, перекос базы или неравномерная опора корпуса могут ухудшить биение и повысить момент трения.
В эксплуатации контролируют преднатяг, состояние смазки, люфт, радиальное и осевое биение, температуру подшипникового узла, шум и вибрации. Для систем с обратной связью периодически проверяют нулевые положения, согласование энкодеров, ошибки следования и реакцию на малые команды. После замены нагрузки или изменения кабельной трассы полезно заново проверить балансировку и момент внешних воздействий.
Проверка после монтажа
После сборки проводят приемочный контроль: измеряют радиальное и осевое биение, проверяют люфт при смене направления, оценивают повторяемость выхода в заданный угол, записывают ошибку следования на рабочих скоростях, контролируют нагрев привода и опоры, а также снимают вибрационный фон. Эти измерения показывают фактическую точность узла в сборе, а не только паспортные возможности отдельных компонентов.
