Прецизионное ОПУ в поворотном столе работает как опорный и направляющий узел: удерживает рабочую плиту, воспринимает комбинированные нагрузки и задает геометрию вращения. От него зависят радиальное и осевое биение, люфт, угловая жесткость и устойчивость стола к опрокидывающему моменту. При этом точность позиционирования нельзя сводить только к качеству ОПУ: в реальном узле ее формируют привод, энкодер, основание, монтажные поверхности, крепеж, преднатяг, смазка и температура.
- Прецизионное ОПУ уменьшает геометрические отклонения и повышает повторяемость вращения, если смонтировано на достаточно жесткой и точной базе.
- Биение влияет на положение детали или инструмента, а недостаточная жесткость дает дополнительную ошибку под нагрузкой.
- Для станочных и измерительных столов особенно важны осевое биение, радиальное биение, угловая жесткость, момент трения и стабильность преднатяга.
- Даже высокоточный подшипниковый узел может потерять преимущества из-за перекоса, неправильной затяжки или неподходящей смазки.

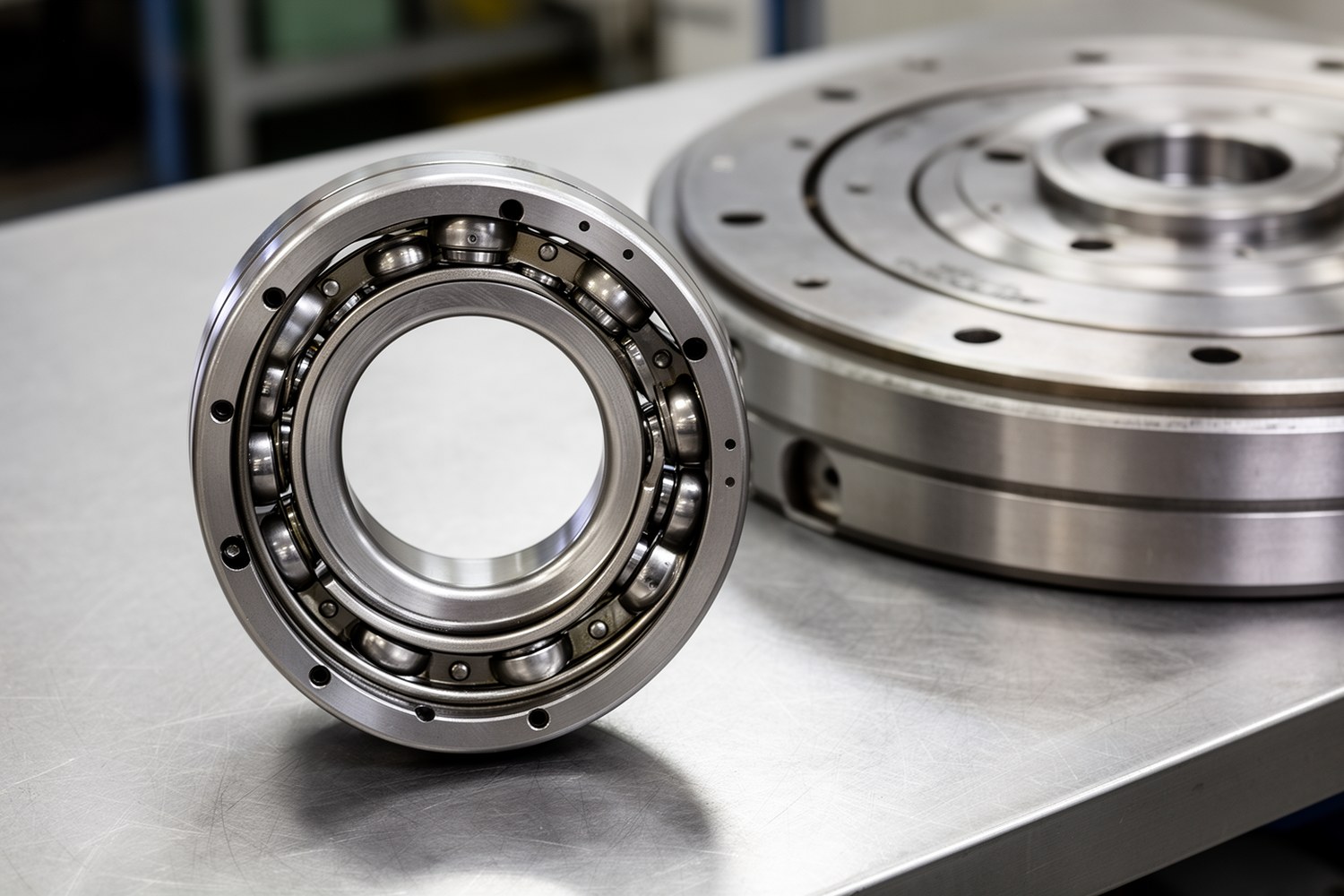

Что такое прецизионное ОПУ в поворотном столе
Опорно-поворотное устройство, или ОПУ, это подшипниковый узел большого диаметра, который позволяет одной части механизма вращаться относительно другой и одновременно передает нагрузки между ними. В поворотном столе ОПУ обычно связывает неподвижное основание с планшайбой или рабочей плитой.
Термин «поворотный круг» в инженерной и каталожной практике часто используют как близкое обозначение поворотного стола, поворотного подшипника или узла вращения с рабочей плитой. В этой статье речь идет о применении прецизионной опоры в таких поворотных осях, где важны биение, жесткость и повторяемость положения.
Прецизионное ОПУ отличается от стандартного исполнения более строгими требованиями к геометрии дорожек качения, телам качения, биению, зазору или преднатягу. В станочных и измерительных узлах применяются также осерадиальные прецизионные подшипниковые узлы, например серии YRT, YRTS или ZKLDF. Их не следует полностью отождествлять с классическими ОПУ большого диаметра или поворотными кольцами: это отдельная категория высокоточных осерадиальных опор для поворотных осей и столов.
Точность вращения и точность позиционирования нужно разделять. Точность вращения связана с биением, соосностью и геометрией опоры. Точность позиционирования дополнительно зависит от привода, датчика угла, алгоритма управления, люфтов передачи и калибровки оси.
Какие параметры ОПУ влияют на точность
Для поворотного стола значимы не только грузоподъемность и диаметр ОПУ. В высокоточных узлах смотрят на то, как опора ведет себя при вращении, нагрузке, изменении температуры и длительной работе.
| Параметр | Что показывает | Как влияет на стол |
|---|---|---|
| Осевое биение | Отклонение рабочей плоскости при вращении | Вызывает изменение высоты детали или инструмента по углу поворота |
| Радиальное биение | Отклонение оси вращения в радиальном направлении | Дает смещение центра детали, влияет на круглость и соосность обработки |
| Люфт в ОПУ | Свободное перемещение внутри опорного узла | Снижает повторяемость, особенно при смене направления нагрузки |
| Люфт привода | Зазор в редукторе, зубчатой передаче или муфте | Ухудшает реверсивное позиционирование даже при точной опоре |
| Преднатяг | Предварительное нагружение контактов качения | Уменьшает зазор и повышает жесткость, но увеличивает трение и нагрев |
| Угловая жесткость | Сопротивление наклону под моментом | Определяет ошибку от опрокидывающего момента и вылета нагрузки |
| Момент трения | Сопротивление вращению | Влияет на подбор привода, нагрев, плавность движения и малые перемещения |
Ориентировочные значения биения для прецизионных узлов могут находиться в диапазоне единиц или десятков микрометров, но конкретные числа зависят от типа ОПУ, диаметра, класса точности, производителя, схемы преднатяга и условий измерения. Для ответственного применения лучше опираться на паспортные данные и проверку узла после монтажа.
Почему точность стола зависит не только от ОПУ
Прецизионное ОПУ задает механическую базу, но не компенсирует слабое основание, ошибку энкодера или люфт передачи. Если монтажная поверхность деформируется под затяжкой, фактическое биение готового стола может оказаться хуже, чем биение самого подшипникового узла на контрольном стенде.
Геометрические факторы
Плоскостность посадочных поверхностей, соосность, перпендикулярность оси вращения к рабочей плите, качество базирования и собственное биение ОПУ.
Силовые факторы
Осевая и радиальная нагрузка, вылет детали, усилия резания, сварочные усилия, инерция планшайбы и опрокидывающий момент.
Тепловые факторы
Нагрев от трения, привода и внешней среды, неравномерное расширение колец, температурный градиент между основанием и рабочей плитой.
Монтажные факторы
Момент затяжки, схема затяжки крепежа, перекос, загрязнение посадочных поверхностей, несоответствие жесткости основания требованиям ОПУ.
Динамические факторы
Разгон и торможение, вибрации, собственные частоты системы, колебания после остановки и качество управления приводом.
Эксплуатационные факторы
Смазка, загрязнение, износ дорожек качения, изменение преднатяга и периодичность контроля биения.

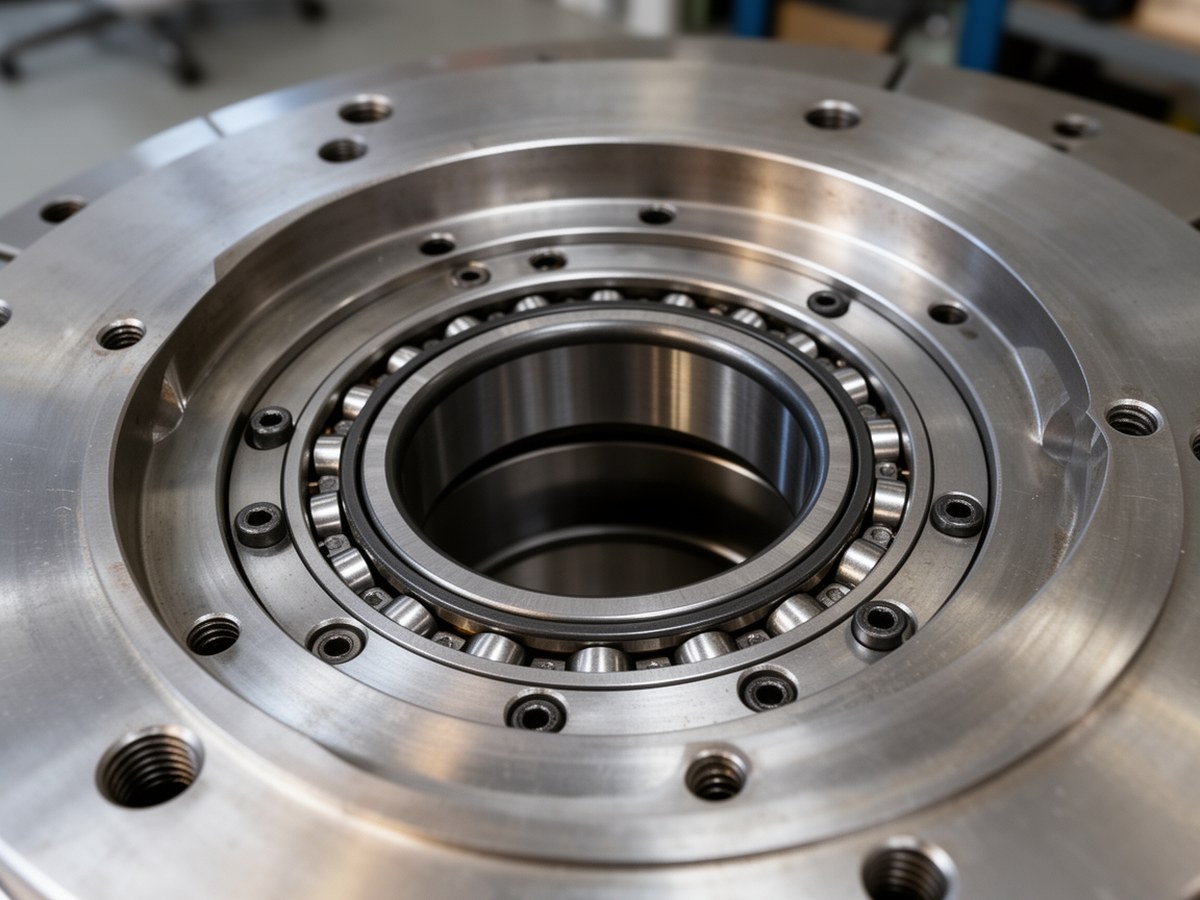

Монтажный контур и опорный узел
Изображение уместно после объяснения системной точности, чтобы показать, что ОПУ работает вместе с корпусом, крепежом и посадочными поверхностями.
Типы прецизионных ОПУ для поворотных столов
Тип ОПУ выбирают по сочетанию нагрузки, требуемой жесткости, допустимого момента трения, скорости и точности. Универсального варианта нет: шариковая схема удобна при плавном ходе и умеренных нагрузках, а перекрестно-роликовая лучше подходит для компактных жестких осей с комбинированной нагрузкой.
| Тип узла | Сильные стороны | Ограничения | Типичные применения |
|---|---|---|---|
| Шариковое ОПУ | Низкий момент трения, плавное вращение, хорошие скоростные свойства | Меньшая жесткость при моментных нагрузках по сравнению с роликовыми схемами | Легкие делительные столы, поворотные круги с умеренной нагрузкой |
| Роликовое ОПУ | Высокая нагрузочная способность и жесткость | Более высокий момент трения, повышенная чувствительность к качеству монтажа | Станочные столы, позиционеры, тяжелые технологические оси |
| Перекрестно-роликовое ОПУ | Жесткость в нескольких направлениях, хорошее восприятие комбинированных нагрузок, малый люфт при преднатяге | Требует точной посадки, аккуратной смазки и контроля преднатяга | КИМ, оптические стенды, роботизированные оси, компактные поворотные столы |
| Комбинированный осерадиальный узел | Раздельная оптимизация осевой, радиальной и моментной нагрузки | Более сложный подбор, жесткие требования к сопряженным деталям | Высокоточные станочные столы, делительные оси, испытательные стенды |
Жесткость, биение и позиционирование
Биение создает геометрическую ошибку, которая повторяется при вращении. Например, осевое биение планшайбы меняет высоту точки на детали, а радиальное биение смещает ее относительно расчетной оси. Если обработка или измерение выполняются на большом радиусе, даже небольшая угловая ошибка может давать заметное линейное смещение.
Жесткость проявляется под нагрузкой. При усилии резания, массе детали или вылете приспособления ОПУ деформируется. Чем ниже жесткость, тем больше отклонение положения рабочей плиты. Опрокидывающий момент особенно важен для столов с высокой осевой нагрузкой вне центра или с вынесенным инструментом.
При разгоне и торможении инерция планшайбы, детали и оснастки возбуждает колебания системы. Если собственная частота узла близка к частотам управления или внешним возмущениям, после остановки возможны затухающие отклонения положения. Поэтому для высокой точности позиционирования важны жесткость ОПУ, жесткость рамы, настройка привода и демпфирование.
Преднатяг не следует увеличивать без расчета. Недостаточный преднатяг оставляет люфт и снижает жесткость, а избыточный повышает момент трения, нагрев, износ и требования к мощности привода. Выбор преднатяга всегда связан с балансом между жесткостью, плавностью хода, ресурсом и тепловым режимом.
Расчетные оценки
Ниже приведены упрощенные зависимости для предварительной инженерной оценки. Они не являются строгой метрологической моделью и не заменяют расчет производителя, проверку по нагрузочным диаграммам и измерение готового стола.
Здесь ΔΣ - предварительная суммарная оценка независимых составляющих погрешности; Δg - геометрическая составляющая, включая биение; Δe - упругая деформация; Δt - тепловая составляющая; Δd - динамическая составляющая. Формула применима как приближение, если составляющие можно считать независимыми.
F - нагрузка, k - жесткость в соответствующем направлении. Зависимость показывает порядок упругого смещения, но не учитывает нелинейность контакта, преднатяг и распределение нагрузки по телам качения.
θ - угловая ошибка, M - опрокидывающий момент, kθ - угловая жесткость. Линейное смещение на радиусе R можно оценить как Δ = R × θ при малых углах.
f - собственная частота, k - приведенная жесткость, m - приведенная масса. Чем выше жесткость и ниже масса, тем выше частота, но реальная динамика также зависит от демпфирования, привода, рамы и крепления стола.
Критерии выбора
Подбор прецизионного ОПУ начинается не с диаметра, а с требований к узлу: какую деталь несет поворотный стол, какая точность нужна на рабочем радиусе, есть ли реверсивное позиционирование, какие нагрузки действуют во время обработки или измерения.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Нагрузка | Осевая, радиальная и комбинированная нагрузка с запасом по режимам | Перегрузка ускоряет износ и увеличивает деформации |
| Опрокидывающий момент | Масса детали, вылет, усилие инструмента, радиус приложения силы | Определяет наклон рабочей плиты и ошибку на радиусе |
| Допустимое биение | Осевое и радиальное биение в сборе, а не только по паспорту ОПУ | Именно биение готового стола влияет на обработку и измерение |
| Угловая жесткость | Жесткость ОПУ, основания и крепежного контура | Слабое основание может ограничить точность сильнее, чем само ОПУ |
| Привод и энкодер | Точность датчика угла, люфт передачи, разрешение и совместимость с системой управления | Механическая точность вращения не равна полной точности позиционирования |
| Момент трения | Начальный и рабочий момент, влияние преднатяга и смазки | Влияет на привод, нагрев и плавность малых перемещений |
| Скорость и цикл | Частота поворотов, разгон, торможение, длительное вращение | Определяет тепловой режим и ресурс |
| Среда | Пыль, стружка, СОЖ, сварочные брызги, температура | Задает требования к уплотнениям, смазке и защите |
Ошибки монтажа и эксплуатации
Прецизионное исполнение особенно чувствительно к качеству сборки. Если посадочные поверхности имеют волнистость, заусенцы или неплоскостность, кольца ОПУ деформируются при затяжке. В результате меняются дорожки качения, растет момент трения, появляется локальный перегрев и ухудшается биение.
| Ошибка | Последствие | Как уменьшить риск |
|---|---|---|
| Слабая монтажная поверхность | Деформация основания и нестабильная геометрия вращения | Проверять жесткость, плоскостность и толщину опорного контура |
| Неправильная схема затяжки | Перекос кольца, локальные напряжения, рост биения | Затягивать крепеж по рекомендованной последовательности и моменту |
| Загрязнение посадки | Точечные перекосы, повреждение базовых поверхностей | Очищать и контролировать поверхности перед установкой |
| Неверный преднатяг | Люфт либо перегрев и повышенный износ | Соблюдать инструкцию по регулировке и контролировать момент вращения |
| Неподходящая смазка | Скачкообразное движение, износ, рост температуры | Выбирать смазку по скорости, нагрузке, температуре и среде |
| Отсутствие контроля после сборки | Скрытая ошибка проявляется уже в эксплуатации | Измерять биение, момент проворота и повторяемость на готовом столе |
Контроль после монтажа
После сборки проверяют не только свободное вращение, но и фактические параметры готового поворотного стола. Осевое и радиальное биение обычно контролируют индикатором на заданных радиусах и в нескольких угловых положениях. Момент проворота сравнивают с ожидаемым диапазоном: резкие пики могут указывать на перекос, загрязнение посадки или избыточный преднатяг.
Для осей с управлением дополнительно проверяют повторяемость позиционирования при подходе к одной точке с разных направлений. Такая проверка помогает разделить ошибки ОПУ, люфт приводной передачи, погрешность энкодера и настройки системы управления.
Где применяются такие узлы
Прецизионные ОПУ используют там, где поворотный стол или поворотный круг должен сохранять геометрию под нагрузкой и повторяемо занимать заданное угловое положение. В станках это делительные и поворотные столы фрезерных, расточных, шлифовальных и токарно-карусельных машин. В измерительной технике - поворотные оси координатно-измерительных машин, гониометры и оптические стенды.
В сварочных позиционерах и роботизированных осях важны жесткость, ресурс и устойчивость к динамическим нагрузкам. В испытательных стендах и оптическом оборудовании главными становятся плавность вращения, малое биение и стабильность положения. Во всех этих случаях прецизионное ОПУ следует рассматривать как часть механической системы, а не как единственный источник точности.
Краткий вывод
Прецизионное ОПУ влияет на поворотный стол через геометрию вращения, биение, люфт, жесткость и реакцию на опрокидывающий момент. Расчетный эффект достигается только при согласованном подборе привода, энкодера, основания, крепежа, преднатяга, смазки и температурного режима.
