Прецизионные шарики для ШВП работают в зоне высоких контактных напряжений. Небольшой разброс диаметра или формы сразу меняет преднатяг, момент трения и долговечность. Базовое изготовление шариков для подшипников и шариков для ШВП похоже по этапам, но для ШВП обычно жестче требования к сортировке и однородности комплекта.
- Маршрут: заготовка → формование → термообработка → шлифовка/доводка → мойка → сортировка → комплектование.
- Класс G сам по себе недостаточен: всегда проверяют метод измерения, выборку и пределы в протоколе.
- Класс точности шариков и класс точности ШВП, разные объекты стандартизации.
Назначение прецизионных шариков в ШВП
Шарик формирует контакт между дорожками винта и гайки. Его геометрия влияет на КПД, шум, вибрации, пульсации момента и ресурс. На практике важен не только номинальный класс G, но и разброс диаметра внутри конкретного комплекта.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Ключевые требования и параметры качества
Сначала фиксируют контролируемые параметры, затем связывают их с эффектом в узле.
| Параметр | Эффект в ШВП | Метод контроля (типично) | Что обязательно указать в норме |
|---|---|---|---|
| Средний диаметр и вариация | Преднатяг, равномерность момента | Пневмомикрометр/компаратор, сортировочная машина | Стандарт, класс, размерная группа, USL/LSL |
| Отклонение от сферичности | Пики напряжений, шум | Кругломер, оптическая 3D-оценка | База измерения, число точек, фильтрация профиля |
| Ra | Трение, износ, риск задиров | Профилометр | Длина оценки и режим измерения |
| Твердость и структура | Усталость и риск хрупкого разрушения | HRC/HV, металлография | Материал, режим ТО, критерий годности |
| Поверхностные дефекты | Ранние отказы | Микроскопия, NDT | Категория дефекта и правило браковки |
Материалы шариков: сравнение и ограничения
Материал выбирают по режиму, а не по одному параметру твердости.
| Материал | Типичные свойства | Где применяют | Ограничения |
|---|---|---|---|
| ШХ15 / AISI 52100 | Высокая усталостная прочность, 60–66 HRC | Большинство промышленных ШВП | Требуется чистая смазка и защита от коррозии |
| 440C | 58–62 HRC, лучше коррозионная стойкость | Влажные и умеренно агрессивные среды | Ресурс по усталости часто ниже, чем у ШХ15 |
| Si3N4 | Низкая плотность, высокая твердость | Высокие скорости, гибридные пары | Хрупкость, цена, высокие требования к дорожкам |
| WC | Очень высокая износостойкость, высокая плотность | Тяжелонагруженные узлы | Рост инерции и ударных нагрузок |
Технологический маршрут изготовления
Ниже приведена типовая последовательность операций и контрольные точки. Числовые уровни ориентировочные, их подтверждают по конкретному классу, диаметру и методике измерения.
| Этап | Что делают | Что измеряют | Ориентир результата |
|---|---|---|---|
| Заготовка | Резка проволоки/прутка | Химсостав, макродефекты | Стабильный объем заготовки |
| Формование | Холодная высадка, формирование сферы с пояском | Грубая геометрия, трещины | Форма, близкая к сферической |
| Термообработка (стали) | Закалка и отпуск | HRC, структура, обезуглероживание | Твердость по ТУ/спецификации |
| Черновая шлифовка | Снятие пояска | Диаметр, овальность | Погрешности обычно десятки мкм |
| Промежуточная/тонкая шлифовка | Стабилизация размера и формы | Диаметр, сферичность, волнистость | Переход к единицам мкм |
| Доводка/полировка | Финальная микрогеометрия | Ra, сферичность, дефекты | Финальные лимиты по классу и методу |
| Мойка/сушка | Удаление абразива и частиц | Чистота поверхности | Готовность к сортировке |
| Сортировка/комплектование | Разделение по размерным группам и набор в гайку | Разброс внутри комплекта | Стабильный преднатяг |

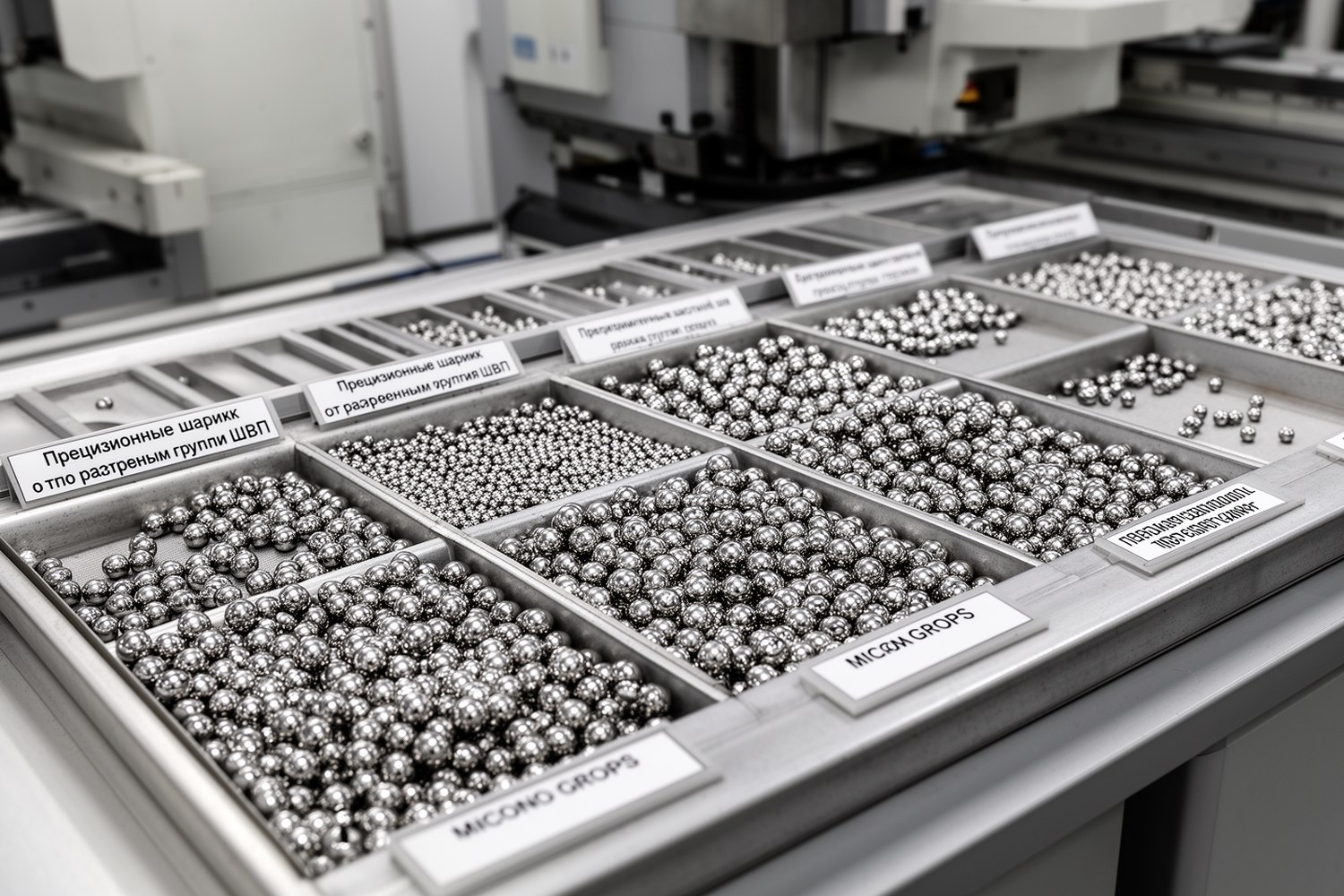

Финишная обработка, сортировка и комплектование
Практический алгоритм: сортировка по узким подгруппам диаметра, набор комплекта в гайку, контроль момента и шума на стенде, фиксация группы в паспорте узла.
Где Δdset это отклонение среднего диаметра комплекта от целевого, а keq это эквивалентная контактная жесткость. Формула линейная и применима около рабочей точки, итог подтверждают стендовым испытанием.
Классы точности и карта соответствий ISO 3290 / AFBMA / JIS
Таблица G3–G25 ниже, ориентир. Она не заменяет проверку лимитов по действующей редакции ISO 3290, AFBMA или JIS в вашей спецификации.
| Сопоставимо между стандартами | Не сопоставимо «один к одному» | Как снижать риск ошибки |
|---|---|---|
| Номинальный класс G и порядок допусков | План выборки и правила приемки партии | Требовать в протоколе стандарт, редакцию и USL/LSL |
| Параметры диаметра/сферичности при одинаковых определениях | Метод фильтрации профиля и детализацию отчета | Сверять методику и условия измерения |
| Область применения по точности | Прямую замену класса без пересчета преднатяга | Проверять момент и шум в сборке |
| Класс (ориентир) | Типовая категория ШВП | Комментарий |
|---|---|---|
| G3–G5 | Прецизионные оси позиционирования | Критичен внутригрупповой разброс комплекта |
| G10 | Точные общепромышленные системы | Часто достаточен при корректной сборке |
| G16–G25 | Менее критичные приводы | Ограничения по шуму и плавности |
Контроль качества, MSA и SPC
SPC корректен только после MSA и подтверждения статистической управляемости процесса.
Матрица приемки (пример для ОТК)
| Параметр | Метод | Выборка | Пределы | Решение |
|---|---|---|---|---|
| Диаметр | Автосортировка + контрольный компаратор | По плану приемки | USL/LSL из спецификации | Годен при выполнении пределов и Cpk |
| Сферичность | Кругломер | Выборочно по партии | Лимит класса | Брак при превышении |
| Ra | Профилометр | Выборочно по партиям/сменам | Лимит класса | Брак или 100% пересортировка |
| Критические дефекты | Микроскопия + NDT | По карте контроля | Нулевой допуск | Немедленная браковка |
Базовые расчетные зависимости и ограничения
Контакт Герца применим при упругом контакте, гладких поверхностях и корректной оценке нагрузки на один контакт.
L10 заимствована из подшипниковой модели и в ШВП используется как приближенная инженерная оценка. Для финального прогноза ресурса учитывают рециркуляцию, смазку, загрязнение, профиль дорожек и режимы нагрузки.
Типовые дефекты, причины и критерии браковки
Ниже дан минимальный управленческий уровень, чтобы раздел работал не только как диагностика.
| Дефект | Причина | Выявление | Критерий решения |
|---|---|---|---|
| Овальность/несферичность | Износ инструмента, нестабильная кинематика | Кругломер, многопозиционный диаметр | Брак при выходе за лимит класса |
| Прижоги | Локальный перегрев при шлифовании | Травление, металлография, Barkhausen (для сталей) | Нулевой допуск, браковка |
| Микротрещины | Термоудар, дефект материала | NDT + выборочная микроскопия | Нулевой допуск, браковка |
| Волнистость | Колебания станка/инструмента | Профилометрия, спектральный анализ | Брак при превышении лимита ТУ |
| Загрязнение поверхности | Недостаточная мойка, перенос абразива | Контроль чистоты, микроскопия | Повторная мойка; брак при неустранимом загрязнении |

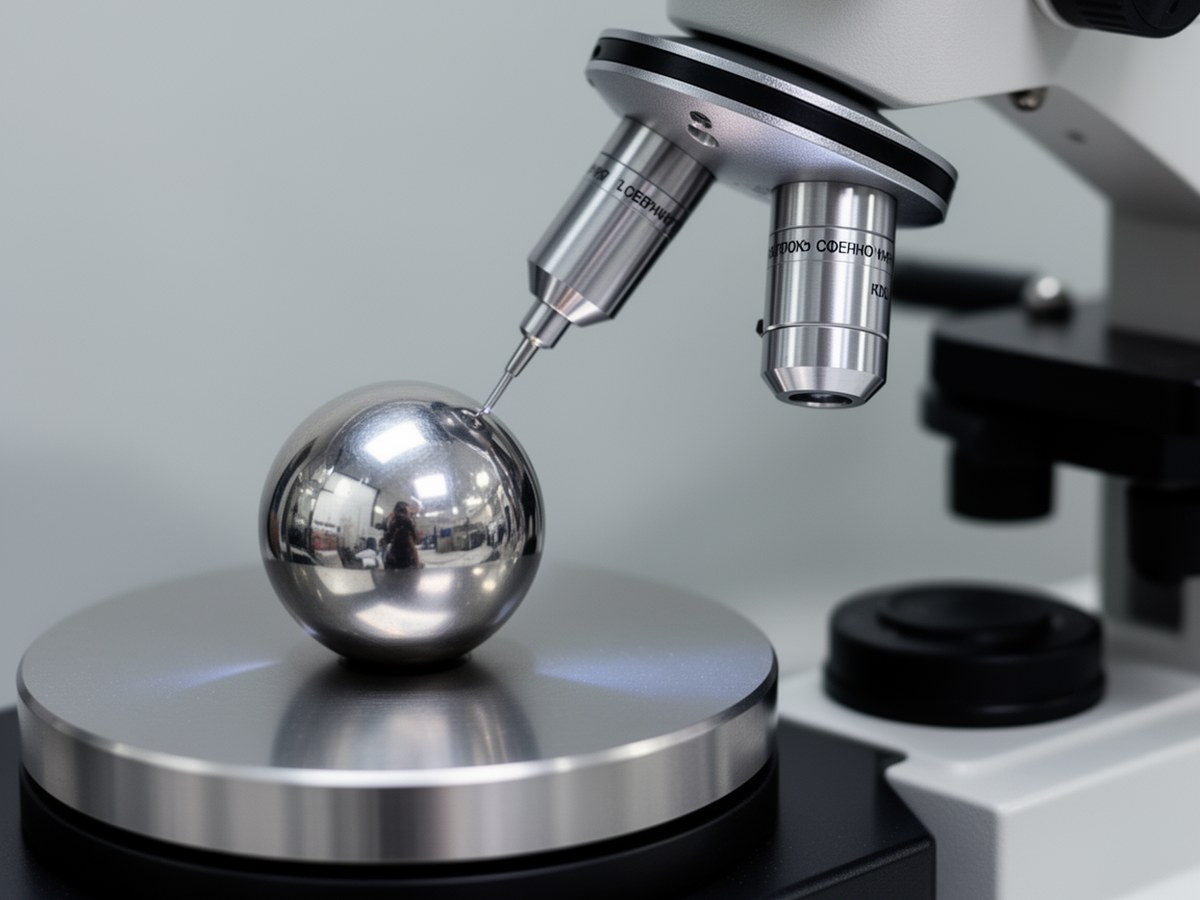

Диагностика дефектов и решение ОТК
Изображение ставят рядом с таблицей дефектов и критериями браковки.
Подбор шариков под режим работы ШВП
- Прецизионное позиционирование: обычно G3–G5 и узкий внутригрупповой разброс.
- Общепромышленные оси: часто G10 при обязательной проверке момента в сборке.
- Высокая нагрузка: акцент на усталостной прочности материала и стабильной термообработке.
- Высокая скорость: гибридные решения с Si3N4 при контроле хрупкости и дорожек.
- Коррозионная среда: 440C/керамика после оценки ресурса и стоимости цикла.
Если у команды возникают вопросы уровня «как изготавливают шарики для подшипников» или «как шлифуют шарики для подшипников», для ШВП ответ тот же по базовым стадиям, но требования к комплектованию и стабильности внутри набора обычно строже.
