Прецизионный вал это высокоточная цилиндрическая деталь, применяемая прежде всего в узлах линейного перемещения и точной механики. В инженерной практике это означает нормирование не только диаметра, но и формы, шероховатости, твердости и поведения под нагрузкой.
- Точность размера без точности формы и поверхности не дает стабильного ресурса.
- Пару «вал-втулка/подшипник» оценивают как систему.
- Выбор делают по связке «нагрузка, скорость, среда, ресурс».
Определение и границы термина
Прецизионный вал это деталь с повышенными требованиями к геометрии и поверхности. В рамках этой статьи акцент на линейных узлах (линейный направляющий вал и его сопряжения). Для детали нормируют размер, круглость, цилиндричность, прямолинейность, шероховатость и твердость.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Прецизионный вал
Отдельная деталь с заданными точностными параметрами.
Линейный направляющий вал
Функциональный случай прецизионного вала в системах линейного перемещения.
Вал с опорами
Узел (вал + опоры + крепление), не синоним отдельной детали.
Ось
Обычно невращающийся конструктивный элемент с иной схемой нагружения.
Где применяется прецизионный вал
Координатные системы станков, автоматизация, измерительные и сборочные модули, робототехника, упаковочные и дозирующие машины. Общий критерий: повторяемое движение, ограниченный люфт, стабильное трение и прогнозируемый ресурс.
Критические параметры точности
Ключевые параметры: диаметр и поле допуска, форма, прямолинейность вала (допуск), шероховатость, твердость слоя. Значения ниже ориентировочные, они зависят от диаметра, класса и стандарта.
| Параметр | Типичный ориентир | Практический смысл |
|---|---|---|
| Поле допуска диаметра | h5-h7 | Люфт/натяг в сопряжении |
| Круглость | порядка 1-3 мкм | Равномерность контакта, вибрации |
| Цилиндричность | порядка нескольких мкм | Стабильность хода по длине |
| Прямолинейность | десятки мкм на 1 м | Критична для длинных валов |
| Ra | 0,1-0,4 мкм | Трение, износ, удержание смазки |
| Твердость | 58-62 HRC (для закаленных сталей) | Стойкость дорожки контакта |

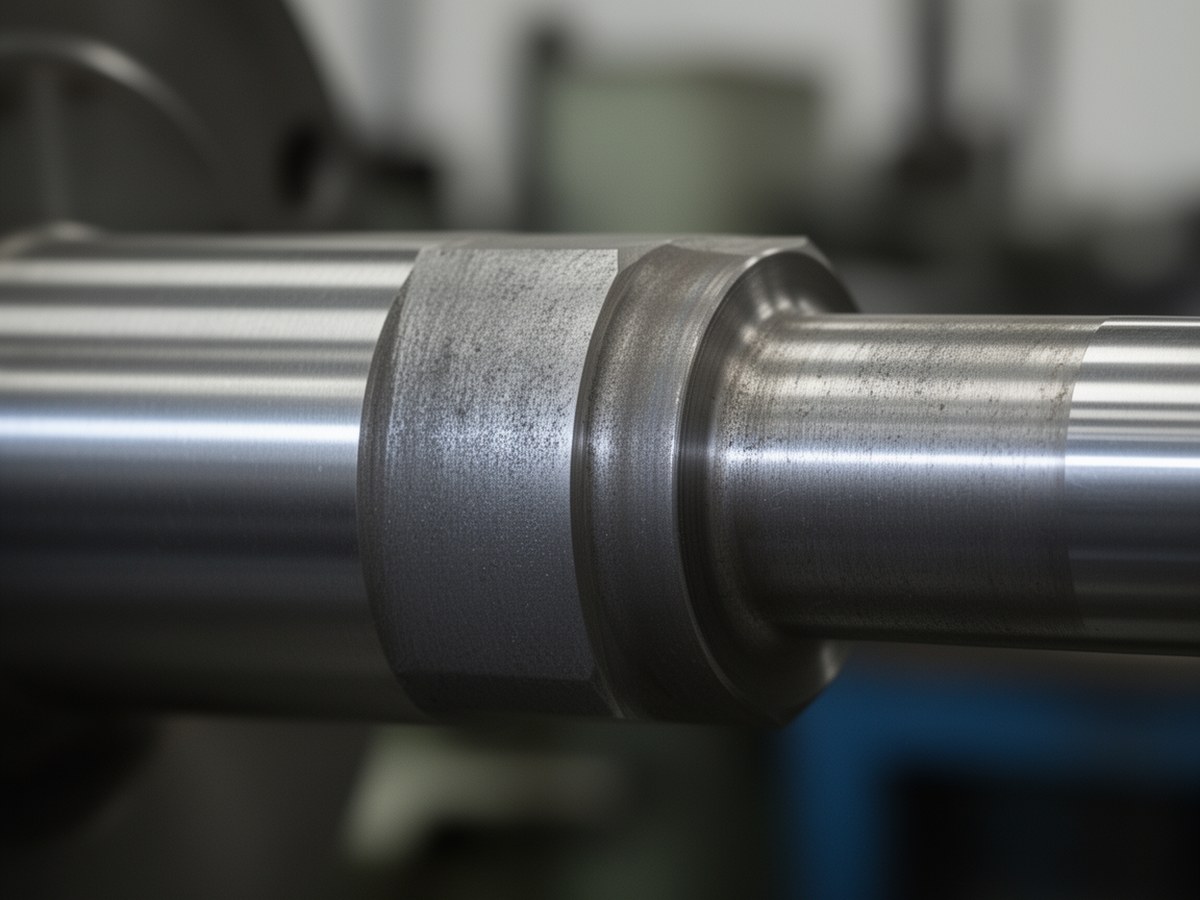

Поверхность и точность вала
Крупный план помогает визуально связать требования по Ra, форме и твердости с реальной деталью.
Поля допусков и посадки
Допуски и посадки вала по ISO 286 выбирают от требуемого люфта/натяга и режима работы узла. Практически: h5 для более жесткой точности, h6 как универсальный вариант, h7 при приоритете технологичности и облегченной сборки.
| Сценарий | Посадки вал-втулка/подшипник | Ориентир по валу | Комментарий |
|---|---|---|---|
| Низкая нагрузка, чистая среда, высокая плавность | Малый рабочий зазор | h5-h6 | Критичны форма и Ra, иначе локальный перегрев |
| Средняя нагрузка, универсальный режим | Нормальный зазор | h6 | Компромисс точности, ресурса и стоимости |
| Высокая нагрузка/вибрации или загрязнение | Контролируемый зазор, упор на защиту | h6-h7 | Рост зазора компенсируют жесткостью, смазкой и фильтрацией |
Материалы, термообработка и покрытия
| Материал | Состояние | Плюсы | Ограничения |
|---|---|---|---|
| ШХ15 | закалка/отпуск, высокий HRC | Износостойкость, шлифуемость | Нужна защита от коррозии |
| 40Х13 | закаленное/отпущенное | Коррозионная стойкость | Обычно ниже контактная выносливость |
| 20Х2Н4А и аналоги | цементация + закалка | Твердый слой + вязкая сердцевина | Нужен контроль деформаций после ТО |
Карта выбора: сухо/грязно → приоритет износостойкости и твердого слоя; влажно/агрессивно → приоритет коррозионной стойкости и защитных покрытий.
Технология изготовления и стабильность геометрии
Типовая цепочка: заготовка → мехобработка → термообработка → шлифование → суперфиниш → контроль. После упрочнения проверяют остаточные напряжения и прямолинейность, чтобы исключить геометрический дрейф в эксплуатации.
Расчетные проверки: прогиб и виброустойчивость
Для балки на двух опорах с центральной силой:
где f, мм; F, Н; L, мм; E, МПа; I, мм^4.
где d, мм.
Быстрая оценка первой критической частоты вала через статический прогиб δ (в метрах):
где f1, Гц; g = 9,81 м/с^2; δ = f, переведенный в м. Для безопасной работы обычно задают запас по частоте от резонансной зоны.
Допущения: линейно-упругое поведение, малые прогибы, простая схема опирания. Для сложной геометрии и динамики нужен уточненный расчет.
Контроль качества и приемка
| Параметр | Метод контроля | Критичные дефекты |
|---|---|---|
| Диаметр и допуск | микрометр, КИМ | выход за h5-h7, овальность |
| Круглость/цилиндричность/прямолинейность | кругломер, индикатор, КИМ | биение, изгиб, бочкообразность |
| Ra/Rz/Rmr | профилометр | риски, задиры, завышенный Ra |
| Твердость/глубина слоя | Rockwell/Vickers, металлография | недобор HRC, неравномерность |
Типовые отказы и диагностика
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Рост шума и вибрации | работа близко к критической частоте вала, износ | проверить частотный запас, пересчитать жесткость/пролет |
| Рост люфта | износ пары вал-втулка, загрязнение | контроль смазки, фильтрации, замена изношенных деталей |
| Локальные пятна износа | несоосность опор, ошибки формы | проверить соосность, прямолинейность, монтаж |
| Коррозионные очаги | конденсат, агрессивная среда | покрытие/нержавеющий материал, консервация |
| Фреттинг в посадке | микроподвижки при вибрации | пересмотр посадки, повышение жесткости узла |
Практический чек-лист выбора
- Подтвердите функцию: линейный направляющий вал или иной элемент.
- Зафиксируйте режим: F, L, скорость, температура, среда, ресурс.
- Выберите материал и упрочнение по карте условий работы.
- Назначьте допуски и посадки (ISO 286), затем требования к форме и поверхности.
- Проверьте прогиб и риск резонанса.
- Согласуйте приемку: что измеряют, чем измеряют, какие пределы брака.
- Задайте эксплуатационный регламент: чистота, соосность, смазка, хранение.
Нормативная привязка: ISO 286 (допуски и посадки), ISO 1302 (шероховатость), ISO 1101 (геометрические допуски), профильные DIN/ГОСТ для конкретного узла.
