Линейные подшипники обеспечивают точное поступательное перемещение одной детали относительно другой вдоль заданной оси. В отличие от радиальных опор для вращательного движения, линейные системы работают в условиях возвратно-поступательной кинематики. Они преобразуют трение скольжения в трение качения или оптимизируют скольжение с помощью антифрикционных материалов. Корректное применение таких узлов определяет общую жесткость, точность позиционирования и ресурс промышленного оборудования.
- Выбор типа направляющей зависит от требуемой грузоподъемности и пространственных ограничений.
- Предварительный натяг устраняет упругую деформацию при реверсивных нагрузках.
- Долговечность узла рассчитывается через соотношение базовой динамической грузоподъемности и эквивалентной нагрузки.
- Для агрессивных сред обязателен расчет PV-фактора и применение специализированных уплотнений.
Определение и классификация линейных подшипников
Конструктивное исполнение линейных опор задает их кинематические характеристики и границы применимости. Инженеры выделяют три базовых класса устройств, которые различаются геометрией контакта и типом рабочих элементов.
Работают в паре с цилиндрическими прецизионными валами. Тела качения циркулируют по замкнутым каналам внутри полимерного или стального сепаратора. Отличаются простотой монтажа и способностью компенсировать небольшие угловые перекосы. Имеют ограниченную несущую способность из-за точечного контакта шарика с валом.
Обеспечивают линейное перемещение каретки по профилированному рельсу. Арочный профиль дорожек качения дает близкий к линейному контакт, что многократно увеличивает статическую и динамическую грузоподъемность. Воспринимают моменты сил во всех направлениях.
Не содержат тел качения. Перемещение происходит за счет антифрикционных вкладышей из PTFE, бронзы или композитов. Обладают абсолютной стойкостью к ударным нагрузкам и вибрациям, не подвержены бринеллированию. Характеризуются повышенным коэффициентом трения и требуют контроля тепловыделения.

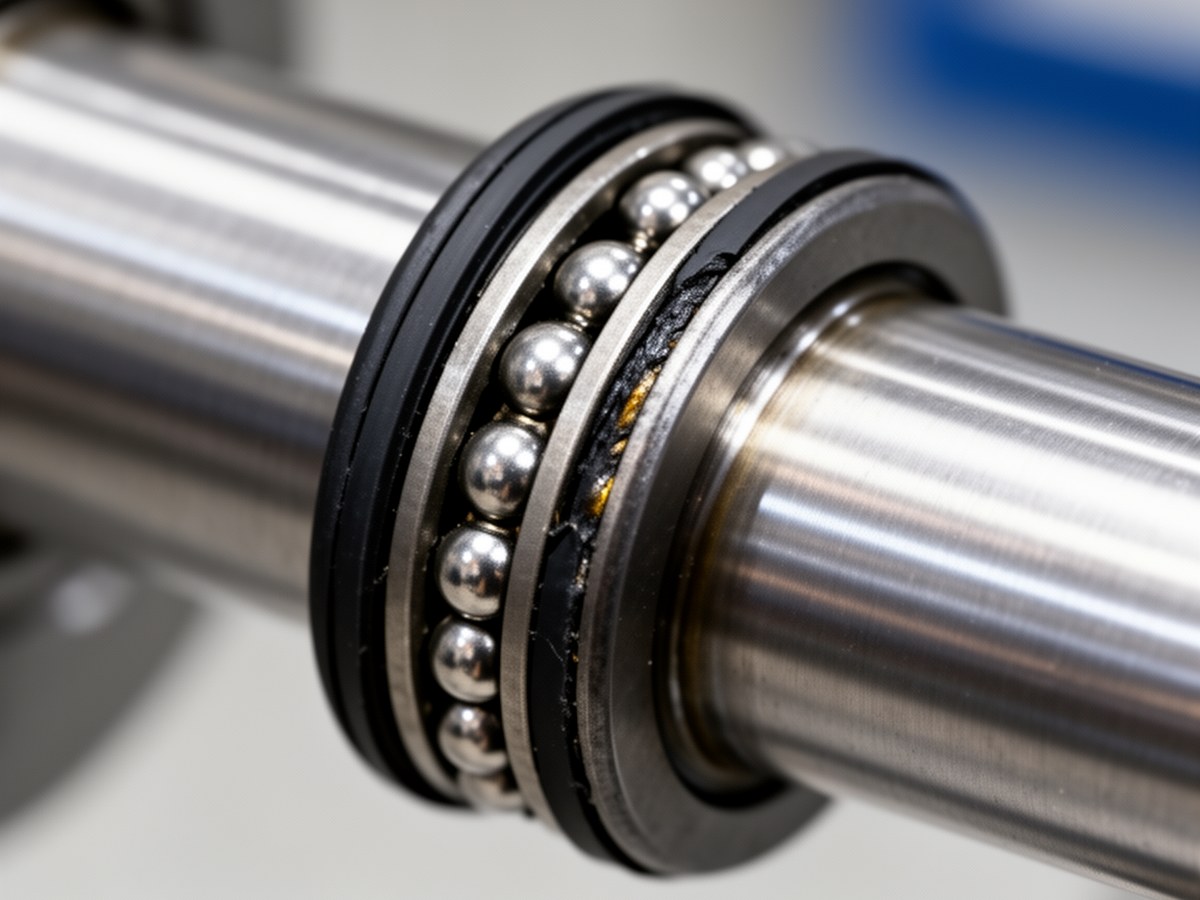

Конструкция шариковой втулки
Наглядное представление узла качения на цилиндрическом валу.
Отраслевое применение и специфика эксплуатации
Требования к линейным перемещениям зависят от конкретной отрасли. В прецизионном приборостроении критична плавность хода, а в тяжелом машиностроении приоритет отдается жесткости и устойчивости к вибрациям.

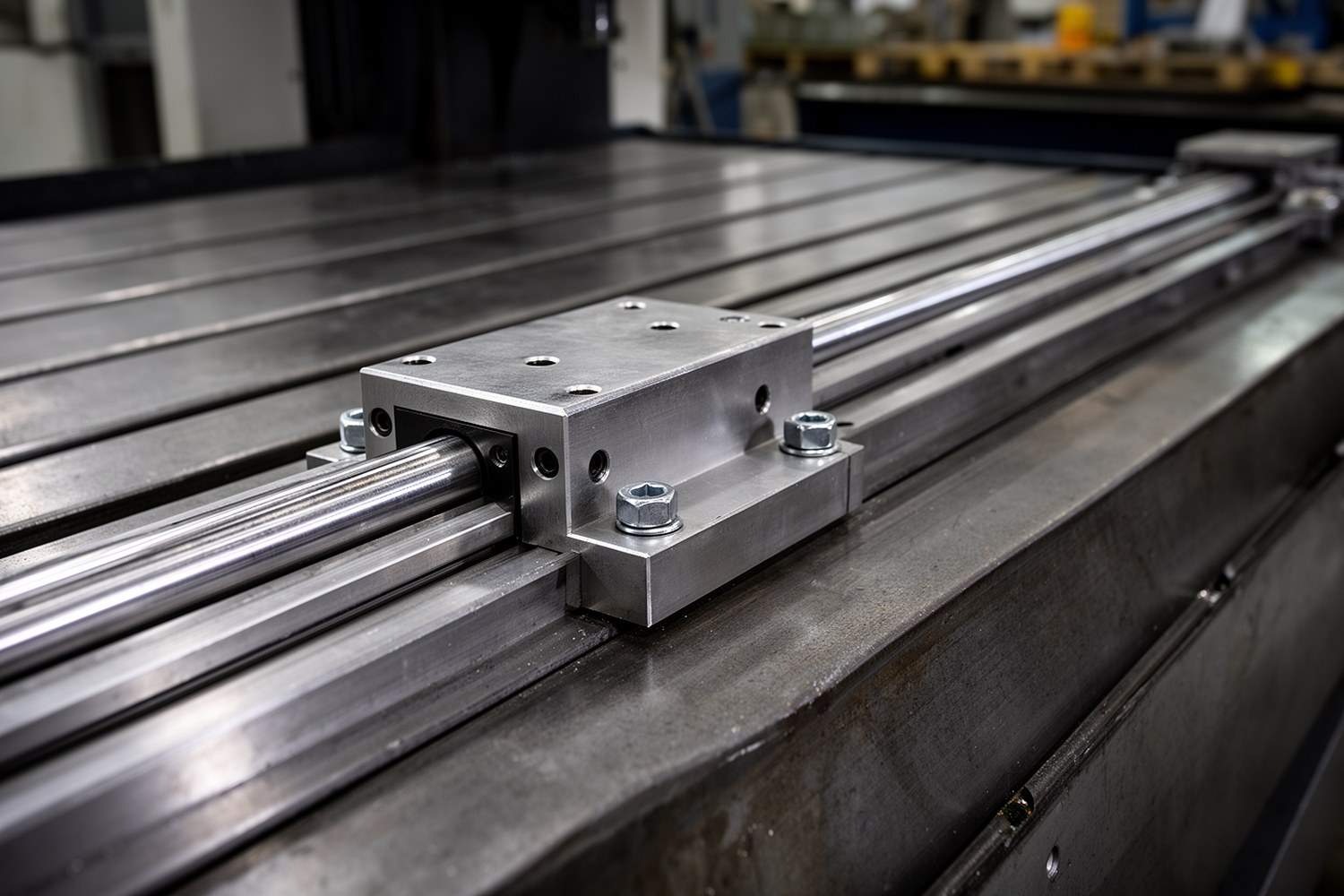

Металлорежущее оборудование (станки с ЧПУ)
В станкостроении линейные направляющие качения вытесняют традиционные направляющие скольжения благодаря отсутствию эффекта прерывистого движения на малых подачах. Станки с ЧПУ получают возможность выполнять интерполяцию с микронной точностью.
| Тип оборудования | Ключевые требования к направляющим | Приоритетные параметры |
|---|---|---|
| Фрезерные станки | Высокая пространственная жесткость, восприятие ударных нагрузок от фрезы. | Максимальный преднатяг, роликовые тела качения. |
| Токарные станки | Устойчивость к консольным нагрузкам, защита от горячей стружки и СОЖ. | Средний преднатяг, усиленные стальные скребки. |
| Шлифовальные станки | Сверхвысокая точность, отсутствие вибраций, плавность реверса. | Минимальный уровень пульсации трения, прецизионный класс точности. |
Промышленная робототехника и 3D-печать
В системах автоматизации и аддитивного производства кинематика отличается высокими скоростями и частыми ускорениями при относительно низких статических нагрузках.
| Параметр | Промышленная робототехника (7-я ось) | Профессиональная 3D-печать |
|---|---|---|
| Скорость перемещения | До 3–5 м/с | До 1–1.5 м/с |
| Ускорение | До 50 м/с² | До 20 м/с² |
| Типичная нагрузка | Высокая (сотни килограммов) | Низкая (масса экструдера) |
| Оптимальное решение | Широкие профильные рельсы, зубчатая рейка | Миниатюрные профильные рельсы (MGN) или цилиндрические валы |
Физика работы: преднатяг, жесткость и люфт
Предварительный натяг создает внутренние напряжения в подшипнике до приложения внешней рабочей нагрузки. В профильных направляющих нужный эффект достигается установкой тел качения с диаметром, незначительно превышающим зазор между кареткой и рельсом.
Преднатяг переводит тела качения в зону нелинейной упругой деформации согласно теории Герца. При приложении внешней силы деформация предварительно нагруженного подшипника возрастает значительно меньше по сравнению с подшипником с зазором. Такой подход повышает жесткость узла и исключает мертвый ход при смене направления движения.
Чрезмерный преднатяг резко снижает ресурс линейного подшипника из-за роста контактных напряжений и усталостного выкрашивания металла. На высоких скоростях перемещения это также вызывает перегрев.
Инженерный расчет и критерии выбора
Проектирование узлов линейного перемещения требует строгого расчета ожидаемого ресурса. Базовый параметр оценки включает динамическую грузоподъемность (C). Это постоянная нагрузка, при которой 90% подшипников из партии отработают заданную дистанцию без признаков усталостного разрушения.
Для расчета реального ресурса необходимо определить эквивалентную динамическую нагрузку. Она учитывает все действующие силы, моменты и характер работы механизма:
Здесь P_e обозначает эквивалентную динамическую нагрузку, f_w выступает коэффициентом нагрузки для учета ударов и вибраций в диапазоне от 1.0 до 2.5, а F_r и F_a показывают радиальные и обратно-радиальные силы на каретку.
Номинальная долговечность для шариковых направляющих рассчитывается по формуле:
Для линейных подшипников скольжения критическим критерием служит PV-фактор, определяющий тепловой баланс узла:
В данном уравнении p означает удельное давление на поверхность скольжения в МПа, v показывает скорость скольжения в м/с, а PV_{max} задает предельно допустимое значение для выбранного антифрикционного материала.
Защита направляющих и системы смазки
Расчетный ресурс достижим только при условии сохранения чистоты дорожек качения и наличия масляной пленки. Попадание абразивных частиц или смазочно-охлаждающей жидкости внутрь каретки приводит к быстрому износу тел качения и разрушению сепаратора.
Для защиты линейных подшипников применяются следующие решения:
- Торцевые уплотнения устанавливаются на торцах каретки. Изготавливаются из износостойких эластомеров для удержания смазки и сброса мелкой пыли.
- Металлические скребки применяются в металлообработке для защиты основных эластомерных уплотнений от раскаленной стружки.
- Гофрозащита и телескопические кожухи полностью изолируют рельс или вал от внешней среды. Это стандартное требование для станков при работе с чугуном, графитом или композитами.
Система смазки выбирается исходя из скоростных режимов. Пластичные смазки на основе литиевого или поликарбамидного загустителя применяются при скоростях до 3 м/с и обеспечивают длительные интервалы обслуживания. Жидкие индустриальные масла используются в высокоскоростных шпиндельных бабках и системах с централизованной принудительной подачей смазки, где жидкость дополнительно отводит тепло.
