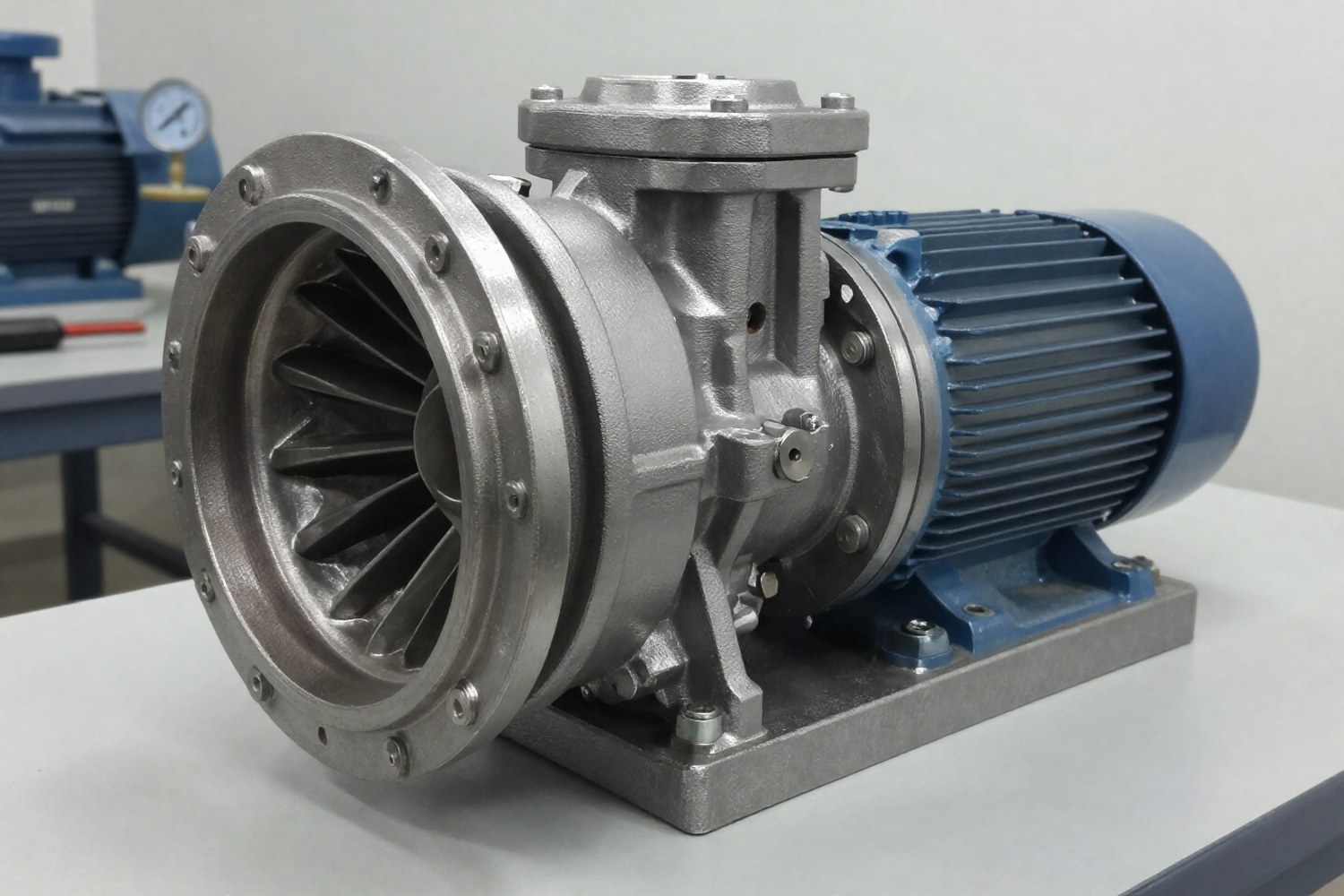

Промышленные насосы для химии и нефтепродуктов обеспечивают непрерывность технологических процессов на предприятиях нефтепереработки, нефтехимии и химической промышленности. Выбор оборудования базируется не только на гидравлических параметрах (подача, напор), но и на химической стойкости материалов, типе уплотнений и требованиях безопасности (взрывозащита). Данный материал систематизирует технические характеристики, критерии подбора и физические ограничения насосного оборудования для агрессивных сред.
Классификация промышленных насосов для химии и нефтегаза
Основной принцип деления насосов для химических сред — это соответствие типа насоса вязкости и чистоте перекачиваемой жидкости. В промышленности применяются две основные группы: динамические (центробежные) и объемные насосы.
Динамические (центробежные) насосы
Центробежные насосы являются наиболее распространенным типом для перекачки жидкостей с низкой и средней вязкостью. Принцип действия основан на передаче кинетической энергии от вращающегося рабочего колеса жидкости, что создает разность давлений и обеспечивает поток.
- Одноступенчатые насосы: обеспечивают высокий КПД (до 85%) и просты в обслуживании. Идеальны для воды, разбавленных кислот, щелочей и нефтепродуктов.
- Многоступенчатые насосы: используются при необходимости создания высокого напора (до 100 м и более) при относительно небольшой подаче. Применяются в системах водоподготовки и подачи реагентов под давлением.
Для химической промышленности часто используются насосы типа In-Line (встраиваемые в трубопровод), которые занимают мало места и позволяют легко интегрировать их в существующие технологические линии.
Объемные насосы
Объемные насосы работают по принципу периодического изменения объема рабочей камеры, вытесняя жидкость. Они незаменимы при работе с высоковязкими средами, суспензиями и жидкостями, содержащими твердые частицы, так как их производительность практически не зависит от напора.
- Шестеренные насосы: компактны и надежны. Применяются для перекачки масел, смазок, битума и гудрона. Чувствительны к абразивным частицам.
- Винтовые насосы: обеспечивают плавную подачу без пульсаций. Эффективны для перекачки высоковязких нефтепродуктов, полимерных расплавов и химических паст.
- Мембранные (перистальтические) насосы: жидкость контактирует только с мембраной или шлангом. Идеальны для агрессивных химикатов, так как не требуют сальниковых уплотнений и легко меняют материал контакта.
| Тип насоса | Принцип действия | Оптимальная вязкость (сСт) | КПД (%) | Основные сферы применения |
|---|---|---|---|---|
| Центробежный | Гидродинамический | 1 – 500 | 70 – 85 | Вода, кислоты, щелочи, нефтепродукты |
| Шестеренный | Объемный | 50 – 5000 | 60 – 75 | Масла, смазки, вязкие нефтепродукты |
| Винтовой | Объемный | 100 – 3000 | 65 – 80 | Битум, гудрон, химические пасты |
| Мембранный | Объемный | 1 – 1000 | 40 – 60 | Агрессивные химикаты, токсичные среды |
Материалы проточной части: стойкость к средам
Проточная часть насоса (рабочее колесо, корпус, крыльчатка) изготавливается из материалов, устойчивых к коррозии и химическому разрушению. Выбор материала определяется химическим составом, концентрацией и температурой перекачиваемой среды.
Металлические сплавы
Стандартной основой для химических насосов является нержавеющая сталь (AISI 304, 316). Однако для агрессивных сред требуются специальные сплавы:
- Хастеллой (Hastelloy): никелевые сплавы с молибденом. Обладают высочайшей стойкостью к хлоридам, серной и соляной кислотам, а также окислителям. Используются в критически важных узлах.
- Титан: исключительно стоек к хлорсодержащим средам и хлорной воде. Не применяется для перекачивания сухого хлора и некоторых щелочей.
- Дуплексные стали: сочетают свойства ферритных и аустенитных сталей, обеспечивая высокую прочность и стойкость к точечной коррозии.
Полимеры и пластики
Полимерные материалы часто выигрывают у металлов по стоимости и стойкости к широкому спектру кислот и щелочей, но имеют ограничения по температуре и механической прочности.
- PP (Полипропилен): бюджетный вариант для водных растворов кислот и щелочей. Температура до 80°C.
- PVDF (Поливинилиденфторид): более термостойкий (до 140°C) и химически стойкий материал. Используется для окислителей и органических растворителей.
- PTFE (Тефлон): эталон химической инертности. Применяется в качестве футеровки корпусов или в виде мембран. Не подходит для перекачки расплавленных щелочей и фтора.
| Материал | Кислоты (HCl, H2SO4) | Щелочи (NaOH) | Окислители (H2O2, Cl2) | Органические растворители |
|---|---|---|---|---|
| Нерж. сталь (316) | Низкая (коррозия) | Высокая | Средняя | Высокая |
| Хастеллой | Высокая | Высокая | Высокая | Высокая |
| Титан | Средняя | Низкая (при нагреве) | Высокая | Высокая |
| PVDF | Высокая | Высокая | Высокая | Высокая |
| PTFE | Высокая | Низкая (расплавы) | Высокая | Высокая |
Важно: При выборе материала необходимо учитывать не только тип химиката, но и его концентрацию и температуру. Стойкость материала может резко падать при повышении температуры или концентрации окислителей.
Герметизация вала: выбор типа уплотнения
Уплотнение вала — это критический узел, предотвращающий утечку перекачиваемой среды в окружающую среду. Для химической и нефтегазовой промышленности безопасность герметизации является приоритетной задачей.
Сальниковые уплотнения
Традиционный тип уплотнения, представляющий собой набивку (сальник), сжимаемую гайкой вокруг вала. Требует постоянной подачи небольшой струи жидкости для охлаждения и смазки. Недопустимы для перекачки токсичных, радиоактивных или дорогостоящих сред из-за неизбежных потерь.
Торцевые механические уплотнения (ТУ)
Современный стандарт для промышленных насосов. Состоят из двух плотно прилегающих торцов (статический и вращающийся), изготовленных из твердых материалов (карбид кремния, карбид вольфрама).
- Одинарные ТУ: применяются для нетоксичных сред (вода, нейтральные растворы). Возможна минимальная утечка.
- Двойные ТУ: между торцами находится буферная жидкость (инертная, нетоксичная). При разрушении одного контура утечка основной среды предотвращается. Обязательны для токсичных и летучих сред.
Магнитные муфты
Конструкция без вала, выходящего из корпуса. Вращение передается через магнитную связь между внешним и внутренним роторами. Полностью исключает утечки через вал. Идеальны для токсичных, радиоактивных, летучих и взрывоопасных сред. Ограничение — стоимость и чувствительность к сухому ходу.
Сальниковое уплотнение
Применение: Вода, нейтральные среды.
Плюсы: Низкая стоимость, простота ремонта.
Минусы: Утечки, необходимость обслуживания, износ вала.
Двойное торцевое уплотнение
Применение: Агрессивные и токсичные жидкости.
Плюсы: Высокая герметичность, безопасность.
Минусы: Высокая стоимость, сложность монтажа.
Магнитная муфта
Применение: Токсичные, летучие, взрывоопасные среды.
Плюсы: Нулевые утечки, отсутствие износа вала.
Минусы: Высокая цена, риск размагничивания при перегреве.
Критерии выбора и стандарты безопасности
Подбор насоса для химической и нефтегазовой отрасли регламентируется строгими международными стандартами, обеспечивающими безопасность производства.
Стандарт ATEX (взрывобезопасность)
Если перекачиваемая среда является легковоспламеняющейся (нефтепродукты, органические растворители), насос должен иметь взрывозащищенное исполнение. Стандарт ATEX (Atmosphères Explosibles) определяет классы оборудования и зоны потенциального взрыва. Электродвигатель и корпус насоса должны быть сертифицированы для работы в соответствующей зоне (Zone 1, Zone 2 для газов; Zone 21, Zone 22 для пыли).
Стандарты конструкции: API 610 и ISO 2852
- API 610: «Золотой стандарт» для нефтегазовой промышленности. Описывает требования к центробежным насосам для тяжелых условий эксплуатации (высокие давления, температуры, агрессивные среды). Насосы класса API отличаются высокой надежностью и возможностью работы в режиме «сухого хода» без разрушения.
- ISO 2852: Стандарт для химических насосов. Описывает насосы с центробежным рабочим колесом, предназначенные для перекачки химических жидкостей. Требует наличия футеровки или использования специальных сплавов.
Гидравлические расчеты: мощность и кавитация
Инженерный подбор насоса невозможен без расчета гидравлических параметров. Ошибки в расчетах приводят к кавитации, перегрузке двигателя и снижению КПД.
Расчет потребляемой мощности
Мощность электродвигателя подбирается с учетом мощности, необходимой для перекачки жидкости, и КПД насоса.
Где:
- P — потребляемая мощность, кВт;
- Q — производительность (подача), м³/ч;
- H — напор, м;
- ρ — плотность перекачиваемой жидкости, кг/м³;
- g — ускорение свободного падения, 9,81 м/с²;
- η — КПД насоса (гидравлический).
Кавитация и NPSH
Кавитация — это процесс образования и схлопывания пузырьков пара в жидкости при падении местного давления ниже давления парообразования. Для химических насосов кавитация особенно опасна, так как приводит к эрозии материалов проточной части и разрушению уплотнений.
Ключевым параметром является NPSH (Net Positive Suction Head — чистый положительный подпор на всасывании).
Где:
- NPSHa — доступный подпор на всасывании (определяется системой трубопроводов);
- Pвх — абсолютное давление на входе в насос;
- Pпар — давление парообразования жидкости при рабочей температуре;
- Hпотери — потери напора на трение во всасывающем трубопроводе.
Условие корректной работы: NPSHa > NPSHr (требуемый подпор, указанный производителем насоса). Для химических насосов рекомендуется запас NPSH не менее 0,5–1,0 м.
Внимание: При перекачке горячих жидкостей давление парообразования (Pпар) резко возрастает, что снижает NPSHa. Это требует установки насоса ниже уровня резервуара (подпорок) или использования всасывающих баков с повышенным давлением.
Сводная таблица подбора насоса по типу среды
Ниже приведена матрица выбора для типовых промышленных сред. Данный справочник является базовым ориентиром; окончательный выбор требует гидравлического расчета.
| Тип жидкости | Рекомендуемый тип насоса | Материал проточной части | Тип уплотнения |
|---|---|---|---|
| Нефтепродукты (бензин, дизель) | Центробежный, винтовой | Углеродистая сталь, нержавеющая сталь | Двойное торцевое (с буфером) |
| Масла, смазки (высокая вязкость) | Шестеренный, винтовой | Чугун, углеродистая сталь | Сальниковое, одинарное торцевое |
| Кислоты (HCl, H2SO4) | Центробежный, мембранный | Hastelloy, титан, PVDF, PTFE | Магнитная муфта, PTFE уплотнения |
| Щелочи (NaOH, KOH) | Центробежный | Нержавеющая сталь (316), PP | Двойное торцевое |
| Битум, гудрон | Винтовой, поршневой | Высокотемпературная сталь | Специальное высокотемпературное |
| Токсичные реагенты | Центробежный, мембранный | Hastelloy, PTFE | Магнитная муфта |
Краткий итог: Подбор промышленного насоса для химии и нефтепродуктов требует комплексного подхода. Центробежные насосы подходят для больших расходов и низких вязкостей, объемные — для вязких сред. Выбор материала (сталь, сплавы, полимеры) диктуется химической агрессивностью, а тип уплотнения (торцевое, магнитное) — требованиями безопасности и токсичностью среды. Строгое соблюдение стандартов ATEX и API 610 гарантирует надежность и безопасность эксплуатации.
