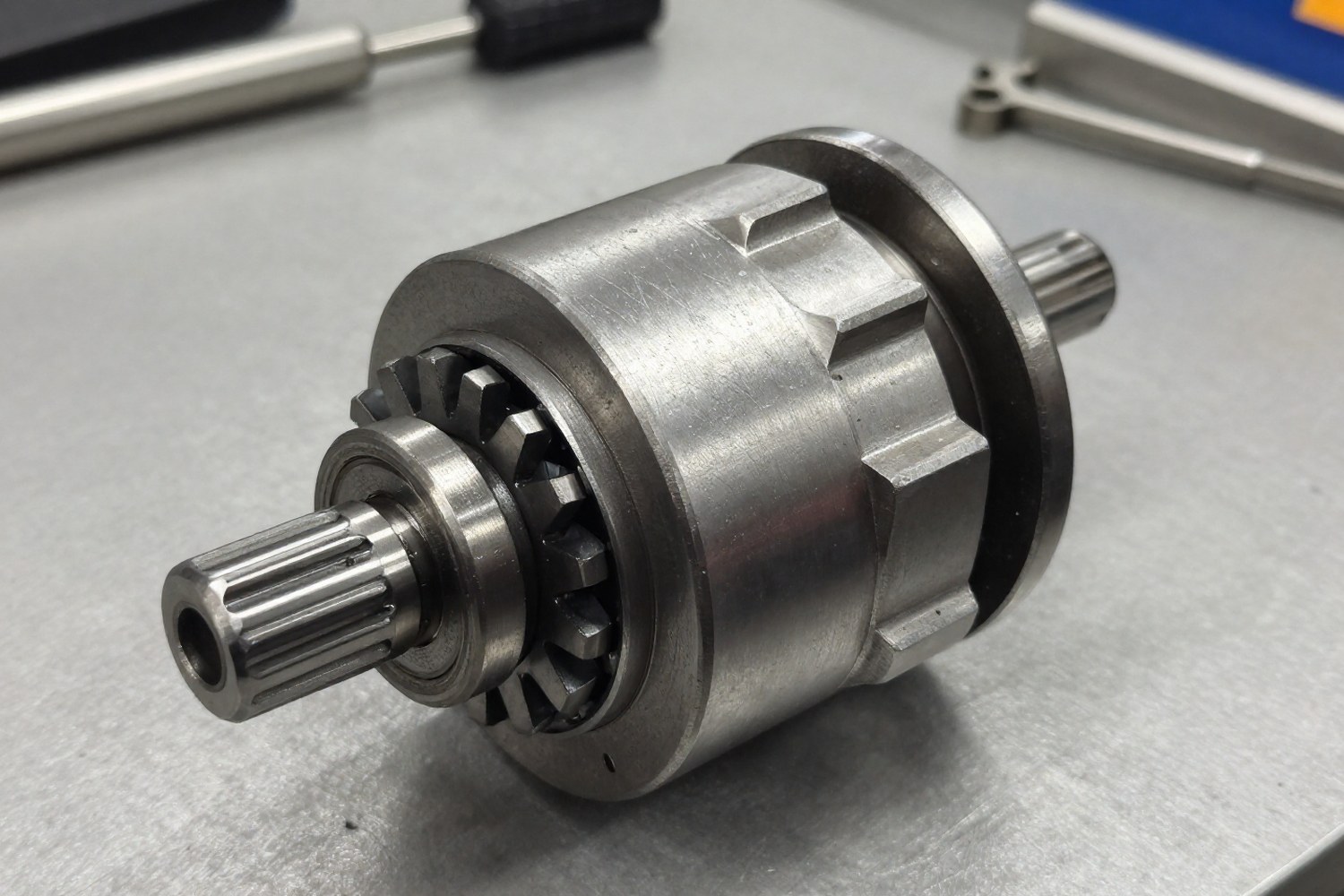

Обгонная муфта (муфта свободного хода) — это механическое устройство, передающее крутящий момент только в одном направлении. При вращении в обратную сторону или при превышении скорости ведомого вала над скоростью ведущего, муфта отключает сцепление. В инженерной практике наиболее распространены два типа конструкций, основанные на разных физических принципах заклинивания: пружинные (спиральные) и роликовые.
Несмотря на схожую функцию, эти механизмы ведут себя по-разному в динамических режимах. Пружинные муфты полагаются на фрикционное стягивание спирали, тогда как роликовые используют клиновой эффект на профильных рампах. Понимание различий в кинематике, динамике и чувствительности к внешним факторам критически важно для конструктора при проектировании надежных трансмиссий.
Конструктивные особенности и принцип действия
Обе конструкции состоят из внутренней обоймы (ступицы), внешней обоймы (корпуса) и промежуточных заклинивающих элементов. Однако природа взаимодействия этих элементов кардинально различается.
Пружинные (спиральные) муфты
В основе работы лежит спиральная пружина, навитая с определенным натяжением. Пружина имеет два конца: один закреплен на внутренней обойме, другой — на внешней (или оба закреплены, но с разными условиями фиксации).
Принцип заклинивания: При вращении в рабочем направлении пружина стремится стянуться, прижимаясь к стенкам внутренней и внешней обойм. Возникающая сила трения позволяет передавать крутящий момент. При вращении в обратном направлении витки пружины разжимаются, контакт с обоймами ослабевает, и муфта переходит в режим свободного хода (проскальзывания).
Ключевая особенность: передача момента осуществляется за счет трения. Это обеспечивает плавность срабатывания, но вносит элемент проскальзывания даже в заблокированном состоянии.
Роликовые муфты
Конструкция включает ролики (цилиндрические или игольчатые), расположенные в сужающихся пазах между обоймами. Пахи имеют профилированные рампы, обеспечивающие клиновое действие.
Принцип заклинивания: При вращении в рабочем направлении ролики под действием сил трения и центробежных сил (на высоких скоростях) скатываются в узкую часть рампы. Они заклиниваются между обоймами, создавая жесткую кинематическую связь. Обратное вращение выталкивает ролики в расширенную часть паза, разрывая связь.
Ключевая особенность: передача момента осуществляется за счет нормальных реакций опор (клиновой эффект). Это обеспечивает высокую жесткость сцепления и минимальные потери на проскальзывание.
Примечание: В индустрии часто встречается термин «спраг-муфты» (эксцентриковые звёздочки). В отличие от роликовых, они используют эксцентриковые элементы для блокировки, обеспечивая еще более высокую плотность момента. Роликовые муфты имеют более простую геометрию рамп, что делает их дешевле в производстве, но уступает спраг-конструкциям в предельных нагрузках.
Краткое резюме принципов
- Пружинная: Фрикционное сцепление. Момент зависит от силы натяжения пружины и коэффициента трения. Возможна микропроскальзывание.
- Роликовая: Клиновое сцепление. Момент зависит от геометрии рампы и угла заклинивания. Сцепление жесткое, почти без люфта.
Сравнение кинематических параметров
Для точных механизмов, где важна синхронизация, критическим параметром является угловой люфт (backlash) — угол поворота ведомого вала, который происходит до момента заклинивания муфты.
Угловой люфт и время срабатывания
Пружинные муфты, как правило, имеют больший угловой люфт (обычно от 5° до 30° и более, в зависимости от размера и натяжения пружины). Это связано с тем, что пружине необходимо время и пространство для деформации и прижатия к стенкам обойм. Время срабатывания составляет порядка 2–5 мс.
Роликовые муфты обеспечивают значительно меньший люфт (от 2° до 10° для стандартных промышленных исполнений). Ролики находятся в постоянном контакте с рампами, и заклинивание происходит практически мгновенно при смене направления вращения или скорости. Время срабатывания может достигать 5–15 мс, но за счет меньшего хода — реакция жестче. Люфт менее 1° характерен для прецизионных или спраг-исполнений, но не для стандартных роликовых муфт.
| Параметр | Пружинная муфта | Роликовая муфта |
|---|---|---|
| Угловой люфт (Backlash) | Высокий (5–30°+) | Низкий (2–10°) |
| Время срабатывания | Быстрое (2–5 мс) | Среднее (5–15 мс) |
| Жесткость сцепления | Средняя (упругая) | Высокая (жесткая) |
| Проскальзывание в режиме блокировки | Возможно (микроскольжение) | Отсутствует (чистое заклинивание) |
Динамика и пределы применимости
Динамические нагрузки и скорости вращения накладывают жесткие ограничения на выбор типа муфты. Физика разрушения элементов различается.
Влияние скорости вращения
Для роликовых муфт: На высоких скоростях вращения центробежная сила, действующая на ролики, становится значимой. Если центробежная сила превышает силу, сжимающую ролик в рампе, ролик «отрывается» от стенки, и муфта теряет способность передавать момент (деградация момента). Это ограничивает максимальную рабочую скорость, особенно для тяжелых стальных роликов. Использование легких сплавов или композитов позволяет повысить этот предел.
Для пружинных муфт: Центробежные силы не вызывают отказа заклинивания в той же мере, так как пружина является сплошной структурой. Однако высокие скорости могут приводить к аэродинамическому сопротивлению и нагреву. Главное ограничение для пружин — усталостная прочность материала. При высоких частотах циклических деформаций пружина может разрушиться раньше, чем исчерпает ресурс по трению.
Температурные режимы и материалы
Температура влияет на свойства материалов по-разному:
- Пружины: Изготавливаются из пружинных сталей (например, 60С2ХА, 50ХГВА). При нагреве выше 120–150°C происходит отпуск стали, снижение модуля упругости и, как следствие, падение передаваемого момента. Для высокотемпературных применений требуются специальные сплавы (на никелевой основе), что резко удорожает изделие.
- Ролики и обоймы: Изготавливаются из закаленной стали или керамики. Они менее чувствительны к температурному снижению жесткости, так как работают на сжатие/изгиб, а не на упругую деформацию. Роликовые муфты могут работать в более широком диапазоне температур (до 180°C и выше для специальных исполнений с высокотемпературными смазками), если смазка выдерживает такие температуры.
Важно: При проектировании узла необходимо учитывать, что передача момента пружинной муфты линейно зависит от жесткости пружины. Если температура повысится, жесткость упадет, и муфта начнет проскальзывать при номинальной нагрузке. Для роликовой муфты температурное влияние на передаваемый момент менее критично, если не происходит деформации рамп.
Эксплуатационные характеристики и надежность
Условия окружающей среды и требования к обслуживанию часто являются решающими факторами выбора.
Чувствительность к загрязнениям и смазке
Роликовые муфты требуют высокой чистоты рабочей зоны. Попадание абразивных частиц (пыль, стружка) в зону контакта «ролик-рампа» приводит к выкрашиванию материала, изменению геометрии рампы и, как следствие, к потере способности к заклиниванию или преждевременному износу. Смазка в роликовых муфтах должна обеспечивать пленку, достаточную для защиты от задиров, но не создавать излишнего сопротивления. Рекомендуется использовать специализированные масла или консистентные смазки с твердыми присадками (MoS2).
Пружинные муфты, благодаря своей конструкции с большим количеством витков и фрикционным характером работы, более прощают наличие загрязнений. Однако абразивная пыль ускоряет износ поверхностей обойм и самой пружины, снижая ресурс. Смазка здесь чаще требуется для защиты от коррозии и снижения трения, но не является критичной для самого факта заклинивания. Допустимы более простые смазки типа Литол или Солидол.
Шум и вибрация
Пружинные муфты работают более плавно и тихо. Спираль работает как демпфер, сглаживая ударные нагрузки. Это делает их предпочтительными для бытовой техники и оборудования, где важен низкий уровень шума.
Роликовые муфты могут издавать характерный стук или гул при работе, особенно на высоких скоростях или при наличии люфта в подшипниках. Ударные нагрузки передаются на корпус жестче, что может требовать дополнительных виброгасящих элементов в конструкции узла.
| Параметр | Пружинная муфта | Роликовая муфта |
|---|---|---|
| Чувствительность к пыли/грязи | Умеренная | Высокая (требует защиты) |
| Уровень шума | Низкий | Средний/Высокий |
| Ресурс (циклы заклинивания) | 10⁶ – 10⁷ (зависит от режима) | 10⁷ – 10⁸+ |
| Устойчивость к ударным нагрузкам | Хорошая (демпфирование) | Высокая (жесткость) |
| Стоимость изготовления | Низкая/Средняя | Средняя/Высокая |
Энергетическая эффективность
КПД обгонной муфты рассматривается в двух режимах: режим передачи момента (блокировка) и режим свободного хода (холостой ход).
Режим передачи момента
В режиме блокировки роликовые муфты имеют более высокий КПД (95–99%), так как потери на трение минимальны (чистое заклинивание). Пружинные муфты имеют КПД 90–95% из-за постоянного трения витков пружины о обоймы.
Режим свободного хода
В режиме холостого хода (когда муфта не передает момент, но вращается) потери возникают из-за сопротивления вращению заклинивающих элементов. Для средних скоростей обгона разница не всегда критична, но на высоких скоростях она становится определяющей.
- Пружинные муфты: Спираль, вращаясь в корпусе, создает значительное аэродинамическое и механическое сопротивление. Потери мощности в холостом ходу могут составлять 5–10% от номинальной мощности привода. Это критично для энергоэффективных систем.
- Роликовые муфты: Ролики в свободном состоянии вращаются с минимальным сопротивлением. Потери в холостом ходу составляют 1–3%. Это делает роликовые муфты предпочтительными для систем с частым переключением режимов или высокоскоростным обгоном.
Где $P_{loss}$ — потери мощности, $ω$ — угловая скорость, $T_{friction}$ — момент трения в режиме свободного хода. Для пружинных муфт $T_{friction}$ значительно выше из-за контакта спирали с корпусом.
Типичные ошибки проектирования
При выборе типа муфты инженеры часто допускают ошибки, игнорируя специфические ограничения каждого типа:
- Использование пружинной муфты там, где нужен жесткий люфт: В синхронизаторах или прецизионных позиционерах большой люфт пружинной муфты (5–30°) приведет к потере точности. Здесь необходима роликовая или спраг-конструкция.
- Использование роликовой муфты в запыленной среде: Попытка применить роликовую муфту без герметизации в условиях высокой запыленности приведет к быстрому выходу из строя из-за заклинивания рамп абразивом. В таких условиях пружинная муфта будет надежнее.
- Игнорирование центробежной разгрузки: Для роликовых муфт на высоких оборотах необходимо проверять, не превысит ли центробежная сила силу сжатия пружин-фиксаторов роликов. Если да — муфта перестанет работать.
Критерии выбора для проектирования
При выборе типа обгонной муфты инженер должен опираться на комплексный анализ требований. Ниже приведена сводная таблица для принятия решения.
Выбирайте пружинную муфту, если:
- Требуются компактные габариты и малый вес.
- Важна низкая стоимость компонента.
- Рабочая среда запылена или загрязнена (нет возможности герметизации).
- Критичен низкий уровень шума и вибрации.
- Момент передачи средний (до 2500 Н·м для стандартных серий).
- Допустим больший угловой люфт.
Выбирайте роликовую муфту, если:
- Требуется высокая плотность передаваемого момента.
- Важна жесткая фиксация и минимальный угловой люфт.
- Рабочая среда чистая, возможна регулярная смазка.
- Требуется высокий ресурс и долговечность.
- Критичны минимальные потери мощности в режиме холостого хода.
- Рабочая температура может превышать 150°C (при спец. смазке).
Нормативная документация
Для точных расчетов момента и ресурса рекомендуется опираться на отраслевые стандарты, так как эмпирические формулы часто не учитывают индивидуальные геометрии и материалы:
- ISO 14630: Механические приводы — Обгонные муфты. Общие технические требования.
- ГОСТ Р 54673-2011: Муфты обгонные. Общие технические условия (для российских производителей).
- DIN 744: Стандарт для роликовых обгонных муфт (часто используется как референс в Европе).
Примечание по расчетам: Точный расчет передающего момента требует учета коэффициента запаса, зависящего от характера нагрузки (равномерная, переменная, ударная). Для пружинных муфт запас по моменту обычно принимается 2.0–3.0, для роликовых — 1.5–2.5, так как их работа более предсказуема и жестка. Всегда проводите проверку на усталостную прочность пружины или износ рамп роликов методом МКЭ для ответственных узлов.
Заключение
Нет универсального «лучшего» типа обгонной муфты. Пружинные конструкции выигрывают в простоте, стоимости и работе в агрессивных средах, тогда как роликовые обеспечивают прецизионность, высокий момент и долговечность в чистых условиях. Инженерный выбор должен базироваться на балансе кинематических требований (люфт), динамических ограничений (скорость, удары) и экономических факторов (TCO — совокупная стоимость владения).
