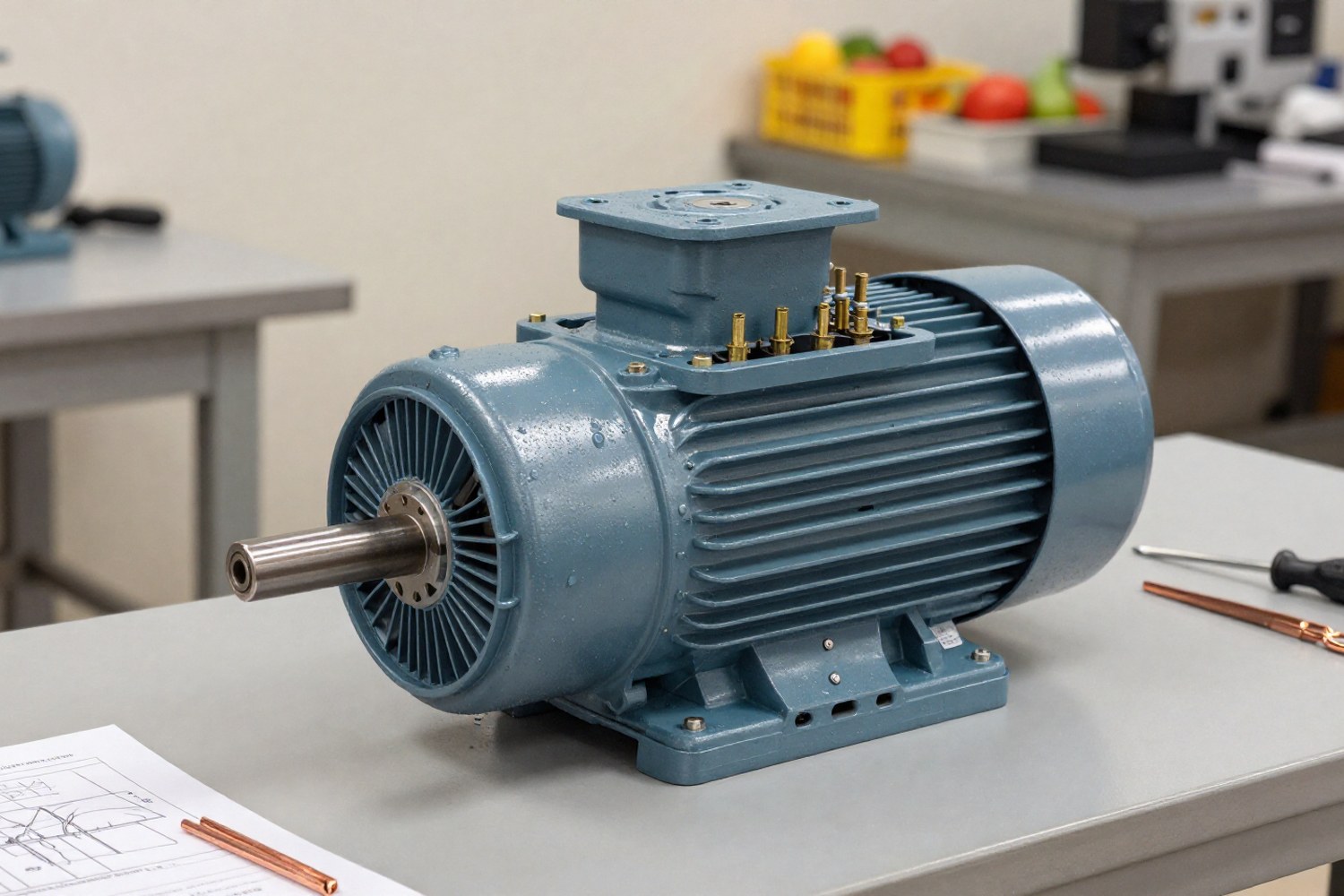

Пусковой ток электродвигателя это максимальное значение тока, потребляемого двигателем в момент перехода из состояния покоя в рабочий режим. Для трехфазных асинхронных двигателей (АД) с короткозамкнутым ротором этот ток превышает номинальный в 5–7 раз. Такое явление требует особого внимания при проектировании электросетей, так как вызывает просадку напряжения, может приводить к ложным срабатываниям защитной автоматики и создавать механические удары в приводимых механизмах.
Физика процесса и природа пускового тока
Причина высокого пускового тока кроется в законах электромагнитной индукции. В момент включения двигателя ротор неподвижен, а скорость вращения равна нулю. В этот момент:
- Отсутствие противо-ЭДС: Вращающееся магнитное поле статора наводит в обмотках ротора ЭДС. При вращении эта ЭДС имеет противоположное направление приложенному напряжению (противо-ЭДС) и ограничивает ток. В момент пуска противо-ЭДС равна нулю.
- Малое полное сопротивление: Ток в цепи статора ограничен только активным сопротивлением обмотки и индуктивным сопротивлением рассеяния, которые имеют малые значения.
- Магнитное насыщение: Для создания магнитного поля требуется значительный намагничивающий ток, который также входит в состав пускового тока.
По мере разгона ротора и приближения его скорости к синхронной, противо-ЭДС растет, а ток статора плавно снижается до номинального значения.
Ключевой вывод: Пусковой ток это естественное физическое явление. Для двигателей стандарта NEMA (американский стандарт) критическим параметром является Locked Rotor Amps (LRA), ток заклинивания ротора, который часто используется для подбора защиты в смешанных сетях.
Расчетные соотношения
Для корректного подбора коммутационной аппаратуры и кабельных линий необходимо рассчитать номинальный ток двигателя и вычислить пусковой ток.
Номинальный ток (I_nom)
Номинальный ток трехфазного асинхронного двигателя рассчитывается по формуле:
Где:
- Pном, номинальная мощность на валу, Вт;
- Uном, линейное напряжение сети, В;
- cosφ, коэффициент мощности двигателя;
- η, КПД двигателя.
Пусковой ток (I_start)
Пусковой ток определяется как произведение номинального тока на кратность пускового тока (kp):
Значение kp (или Kp) указывается в паспорте двигателя. Для стандартных двигателей оно находится в диапазоне 5,0–7,0.
Падение напряжения в сети (ΔU)
Одним из главных критериев выбора способа пуска является оценка влияния на питающую сеть. Пусковой ток вызывает просадку напряжения. Для расчета необходимо учитывать длину линии и удельные сопротивления кабеля:
Где:
- L, длина линии, м;
- Rуд, Xуд, удельные активное и реактивное сопротивления линии, Ом/м. Важно: если в справочниках указаны значения в Ом/км, необходимо разделить их на 1000.
Если просадка превышает 10–15%, требуется применение методов ограничения пускового тока.
Влияние класса эффективности (IE)
С переходом на энергоэффективные двигатели (IE3, IE4) параметры пусковых токов могут меняться. Двигатели высокого класса эффективности имеют оптимизированные магнитные цепи (узкие пазы, больше меди), что снижает рабочие потери, но часто приводит к увеличению пускового тока по сравнению с устаревшими аналогами IE1/IE2 той же мощности.
| Класс двигателя (IEC 60034-30) | Характеристика | Типичная кратность (kp) | Примечание |
|---|---|---|---|
| IE1 / IE2 | Стандарт / Высокий КПД | 5,0 – 7,0 | Более широкие пазы, ниже пусковой ток |
| IE3 / IE4 | Премиум / Супер-премиум | 6,5 – 8,0+ | Оптимизация магнитопровода может увеличивать индуктивность рассеяния и пиковые токи |
Методы ограничения пускового тока
Для снижения негативного воздействия на сеть и механику применяются различные методы. Выбор метода определяется соотношением между снижением тока и снижением пускового момента. Для асинхронных двигателей момент пропорционален квадрату напряжения: M ∝ U².
Прямой пуск (DOL)
Напряжение подается на обмотки сразу. Ток максимальный — момент максимальный.
- Снижение тока: 0%
- Снижение момента: 0%
- Применение: малые мощности (до 5-10 кВт), мощные сети
Звезда-Треугольник (Y/Δ)
При пуске обмотки соединяются в звезду (фазное напряжение падает в √3 раз), затем переключаются на треугольник.
- Снижение тока: в 3 раза
- Снижение момента: в 3 раза
- Применение: двигатели с выведенными концами обмоток, легкие пусковые нагрузки
Автотрансформаторный пуск
Использование автотрансформатора с отводами (60%, 80%). Напряжение на двигателе снижается коэффициентом трансформации k.
- Снижение тока: в k² раз
- Снижение момента: в k² раз
- Применение: мощные двигатели, жесткие требования к сети
- Потери: дополнительные потери в меди и стали трансформатора
УПП (Soft Starter)
Тиристорные регуляторы плавно поднимают напряжение от нуля до номинала.
- Снижение тока: до 3-4 раз (настраивается)
- Снижение момента: линейно зависит от напряжения
- Применение: насосы, вентиляторы, конвейеры
Частотный преобразователь (ЧП)
Плавное изменение частоты и напряжения. Ток ограничивается электроникой.
- Снижение тока: до 1,0-1,2 от номинала (ограничение током перегрузки инвертора)
- Момент: полный или повышенный на всех скоростях
- Применение: точное регулирование скорости, тяжелые пуски
Влияние на сеть и оборудование
Проектирование электросетей требует учета не только электрических, но и механических последствий пусковых токов.
Электрические нагрузки
- Падение напряжения: Может привести к отключению чувствительного оборудования (АСУ ТП, компьютеры, свет) или самовыключению других работающих двигателей.
- Термический стресс: Многократные пуски перегревают обмотки. Ресурс изоляции снижается по правилу «10 градусов» (при повышении температуры на 10°C срок службы изоляции уменьшается вдвое).
- Срабатывание защит: Автоматические выключатели с кривыми B и C могут отключаться при прямом пуске. Для двигателей обычно требуются кривые D или K, либо магнитные пускатели с тепловыми реле.
Механические нагрузки
Резкий скачок момента при прямом пуске вызывает:
- Ударные нагрузки на валы и муфты.
- Повышенную вибрацию и шум.
- Ускоренный износ подшипников.
- Риск обрыва ремней или цепей привода.
Инженерное замечание: При использовании методов с понижением напряжения (Y/Δ, автотрансформатор, УПП) необходимо проверять, хватит ли оставшегося момента для преодоления момента сопротивления нагрузки на валу. Если Mпуск < Mсопр, двигатель не сможет разогнаться.
Подбор аппаратов защиты (Кривые срабатывания)
Выбор кривой срабатывания автоматического выключателя критически важен для предотвращения ложных отключений. Пусковой ток длится от долей секунды до нескольких секунд, и автомат должен выдержать этот импульс.
| Кривая | Диапазон срабатывания (магнитная расцепительная) | Рекомендуемое применение |
|---|---|---|
| B | 3–5 In | Сети с малыми пусковыми токами, освещение, электроника. Для двигателей не рекомендуется. |
| C | 5–10 In | Трансформаторы, двигатели малой мощности с УПП или ЧП. Может срабатывать при прямом пуске средних двигателей. |
| D | 10–20 In | Стандарт для двигателей с прямым пуском (до 10-15 кВт), трансформаторов с высоким током намагничивания. |
| K | 10–15 In (актив), 20-28 In (индуктив) | Двигатели с очень высокими пусковыми токами, мощные трансформаторы. |
Нормативная база
При проектировании систем электроснабжения и выборе двигателей следует руководствоваться следующими стандартами:
- ГОСТ Р 52776-2007: Машины электрические вращающиеся. Общие технические условия.
- ГОСТ 28327-89: Машины электрические асинхронные с короткозамкнутым ротором. Номинальные ряды.
- IEC 60034-1: Вращающиеся электрические машины. Номинальные характеристики и методы испытаний.
- IEC 60034-30: Классы эффективности для вращающихся электрических двигателей (IE1-IE4).
- ПУЭ (Правила устройства электроустановок): Разделы, касающиеся выбора сечений кабелей и аппаратов защиты.
Пример расчета
Задача: Определить пусковой ток и просадку напряжения для двигателя 22 кВт, 380 В, cosφ=0,85, η=0,92, kp=7. Длина линии 50 м, сечение 4 мм² (Rуд≈0,0048 Ом/м, Xуд≈0,0004 Ом/м для медного кабеля).
- Расчет Iном: 22000 / (1,73 × 380 × 0,85 × 0,92) ≈ 42 А.
- Расчет Iпуск: 42 × 7 = 294 А.
- Расчет ΔU: ΔU ≈ (294 × 50 × (0,0048×0,85 + 0,0004×0,53)) / (1,73 × 380) ≈ 1,1%.
Вывод: В данном примере просадка напряжения незначительна. Однако, если бы длина линии составляла 500 м, просадка превысила бы 10%, что потребовало бы применения УПП или ЧП.
