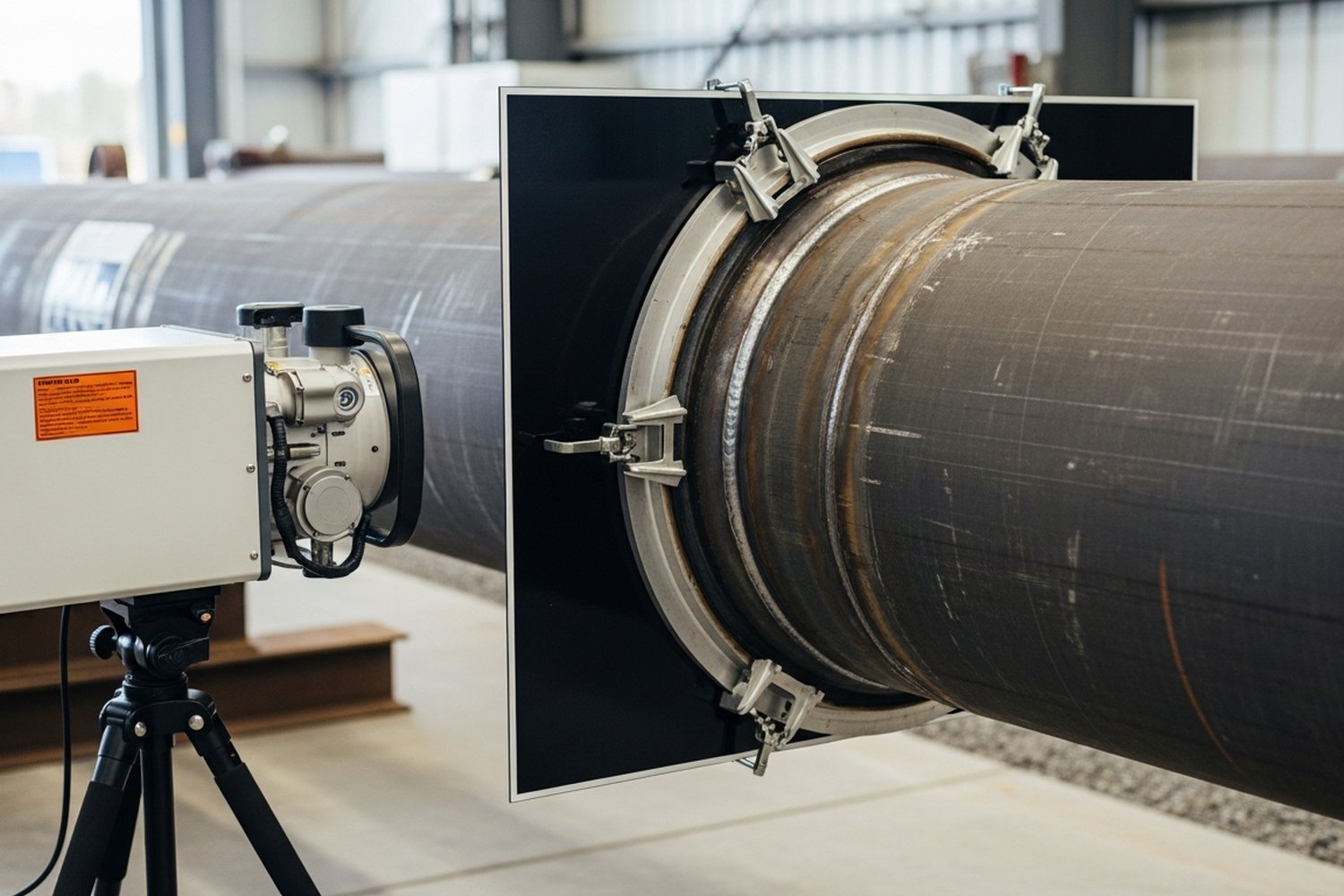

Радиографический контроль сварных соединений — один из базовых физических методов неразрушающего контроля, применяемый для оценки внутреннего качества шва без разрушения изделия. В практике его иногда называют рентгеном сварных швов, однако в нормативном и инженерном смысле корректнее использовать термин «радиографический контроль». Метод основан на различном ослаблении рентгеновского или гамма-излучения при прохождении через металл и зоны с несплошностями.
- Радиографический метод контроля дает наглядное изображение внутренней структуры сварного соединения.
- Наиболее уверенно выявляются объемные дефекты и скопления несплошностей.
- Конкретный объем контроля сварных соединений задается проектом, стандартом или отраслевым документом.
- Требования к методу и оформлению результатов следует проверять по актуальной редакции документов для конкретного объекта.
Что такое радиографический контроль сварных соединений
Радиографический неразрушающий контроль применяют для проверки сварных соединений, трубопроводов, резервуаров, элементов энергетического оборудования и ответственных металлоконструкций. Источник излучения располагают с одной стороны контролируемого участка, а приемник изображения — с другой. После просвечивания получают снимок или цифровое изображение, по которому судят о наличии внутренних дефектов.
В качестве источника используют рентгеновские аппараты или гамма-дефектоскопы. В качестве приемника — пленку, запоминающие пластины компьютерной радиографии или цифровые детекторы. Поэтому радиографический контроль сварных соединений может выполняться в нескольких технологических вариантах, но физический принцип остается общим.
Если говорить упрощенно, то метод показывает различия в толщине и плотности просвечиваемой зоны. Там, где есть поры, непровары, включения или иные несплошности, интенсивность прошедшего излучения меняется, и это отражается на изображении.
Радиографический метод контроля не является универсальным для всех задач. Его эффективность зависит от толщины металла, геометрии изделия, доступа к шву, ориентации дефекта относительно пучка излучения и требований по радиационной безопасности.
Какие дефекты выявляет радиографический метод
Радиография сварных швов особенно полезна там, где нужно обнаружить внутренние объемные несплошности и получить документируемое изображение зоны контроля. Метод хорошо работает для оценки распределенных дефектов по длине шва и для последующей расшифровки снимков.
| Тип дефекта | Выявляемость радиографией | Комментарий |
|---|---|---|
| Поры и пористость | Высокая | Хорошо видны как отдельные округлые или групповые затемнения |
| Шлаковые включения | Высокая | Обычно различимы по форме и распределению в металле шва |
| Непровары и несплавления | Средняя или высокая | Зависит от ориентации дефекта и схемы просвечивания |
| Смещение кромок | Высокая | Определяется по изменению геометрии изображения |
| Подрезы, наружные неровности | Ограниченная | Чаще надежнее оцениваются визуально-измерительным контролем |
| Трещины малого раскрытия | Ограниченная | Плоскостные дефекты могут выявляться хуже, особенно при неблагоприятной ориентации |
| Расслоения | Ограниченная | Выявляемость зависит от расположения дефекта и направления просвечивания |
На практике радиографический контроль сварных швов трубопроводов и других объектов чаще всего назначают именно для поиска пор, шлаковых включений, непроваров, прожогов, смещений и других внутренних дефектов, влияющих на прочность и герметичность соединения.
Ограничение метода связано с тем, что изображение является проекционным. Если дефект ориентирован параллельно направлению просвечивания или имеет очень малое раскрытие, его контраст может оказаться недостаточным. Поэтому в ряде случаев радиографический метод дополняют ультразвуковым контролем или другими видами НК.
Нормативная база и область применения
В качестве базового ориентира для радиографического контроля сварных соединений обычно рассматривают ГОСТ 7512. Для пленочной и цифровой радиографии также применяют ГОСТ ISO 17636-1 и ГОСТ ISO 17636-2. При этом в рабочей практике всегда важно проверять актуальность редакции и применимость документа к конкретному объекту.
| Документ | Что регулирует | Примечание по применению |
|---|---|---|
| ГОСТ 7512 | Общие требования к радиографическому контролю сварных соединений | Базовый ориентир для подготовки, выполнения и оценки результатов |
| ГОСТ ISO 17636-1 | Пленочная радиография сварных соединений | Применяется при использовании пленочных технологий |
| ГОСТ ISO 17636-2 | Цифровая радиография сварных соединений | Охватывает цифровые способы регистрации изображения; применимость зависит от используемой системы и методики |
| Профильные СП | Требования для строительных, трубопроводных и иных объектов | Объем контроля зависит от категории объекта и условий эксплуатации |
| НП, РД, отраслевые документы | Специальные правила для опасных производственных объектов и отраслей | Применимость определяется сферой регулирования и действующей редакцией |
Для объектов атомной отрасли и других специальных областей могут применяться дополнительные документы, включая профильные НП и отраслевые методики. Их следует рассматривать только в контексте конкретного объекта, а не как универсальные нормы для всех сварных соединений.
Общие стандарты и специальные документы следует рассматривать совместно. Для одних объектов достаточно общего стандарта, для других обязательны специальные требования по объему контроля, чувствительности, оформлению результатов и квалификации персонала.
Типовые области применения метода: магистральные и технологические трубопроводы, резервуары, оборудование энергетики, элементы котлов и сосудов, а также ответственные металлоконструкции, где необходимо подтвердить внутреннее качество сварного соединения.
Категории сварных соединений и объем контроля
Категории швов и объем контроля не являются одинаковыми для всех отраслей. В одних нормах используется деление по категориям сварных соединений, в других — по группам, классам, уровням качества или степени ответственности конструкции. Общий принцип один: чем выше последствия отказа, тем строже требования к контролю.
Высокая ответственность
Для наиболее ответственных соединений часто назначают полный объем физического контроля, включая радиографический контроль сварных соединений или его сочетание с УЗК. Это характерно для участков с высоким давлением, опасной средой, циклическими нагрузками и повышенными требованиями к надежности.
Средняя ответственность
Для соединений средней ответственности обычно применяют выборочный контроль сварных соединений. Объем выборки, участки контроля и критерии приемки задаются проектом, стандартом или профильным СП.
Низкая ответственность
Для вспомогательных или менее нагруженных швов может быть достаточно визуально-измерительного контроля и ограниченного применения физических методов.
На практике связь между категорией и объемом контроля задается не одной универсальной таблицей, а системой документов для конкретного объекта. В проектной и нормативной документации могут устанавливаться сплошной контроль, выборочный контроль заданной доли стыков, контроль наиболее нагруженных участков или сочетание нескольких методов НК.
Именно поэтому формулировку «100% контроль сварных швов» корректно рассматривать как частный случай полного объема контроля, а не как универсальное требование. Решение о сплошном просвечивании принимают не по общему правилу, а по документации на объект.
Оценочно объем выборочного контроля можно представить формулой: V = (Lк / Lобщ) × 100%, где Lк — суммарная длина проконтролированных участков, а Lобщ — общая длина сварных соединений.
Если проектом задан полный объем, то Lк = Lобщ, а значение V = 100%. Но сама по себе эта формула не заменяет нормативных требований к выбору участков, кратности контроля и правилам приемки.
Виды радиографии: пленочная, цифровая, компьютерная
Современный радиографический метод может выполняться в трех основных вариантах: пленочная радиография, компьютерная радиография и цифровая радиография сварных соединений. Выбор зависит от требований документации, доступного оборудования, условий площадки и порядка архивирования результатов.
| Вид | Носитель изображения | Особенности | Типичное применение |
|---|---|---|---|
| Пленочная | Радиографическая пленка | Традиционный способ, высокая наглядность, требуется проявка и хранение пленок | Объекты с консервативными требованиями и устоявшимися процедурами |
| Компьютерная | Запоминающие пластины | Скрытое изображение считывается сканером после экспозиции; удобнее архивирование, меньше расходных материалов | Переходный вариант между пленкой и прямой цифровой регистрацией |
| Цифровая | Плоскопанельный или иной цифровой детектор | Изображение формируется и отображается электронно, быстро доступно для обработки и передачи | Оперативный контроль, серийные работы, электронный архив |
Компьютерную и цифровую радиографию важно не смешивать. В первом случае используют запоминающие пластины с последующим считыванием, во втором — цифровой детектор прямого или близкого к прямому получения изображения. Оба варианта относятся к современным способам регистрации, но отличаются оборудованием и организацией процесса.
Если в разговорной речи используют выражения «рентгенография сварных швов» или «рентгенография сварного шва», обычно имеют в виду один из этих вариантов радиографического контроля. Для нормативного описания предпочтительнее термины из действующих стандартов.
Порядок проведения радиографического контроля
Порядок выполнения работ зависит от объекта и применяемого стандарта, но общая последовательность обычно одинакова.
- Подготовка поверхности. Сварной шов очищают от шлака, брызг, окалины, загрязнений и всего, что может затруднить интерпретацию изображения.
- Идентификация участка. Наносят маркировку, устанавливают обозначения шва, направления и зоны контроля.
- Установка эталона чувствительности. Применяют проволочные, канавочные или пластинчатые эталоны в соответствии с методикой.
- Выбор схемы просвечивания. Определяют положение источника, приемника, расстояние, направление пучка и параметры экспозиции.
- Просвечивание. Выполняют экспозицию с учетом толщины металла, материала, требуемой чувствительности и типа приемника.
- Получение изображения. Пленку проявляют либо считывают данные с цифрового носителя.
- Расшифровка снимков. Специалист оценивает качество изображения, наличие дефектов, их форму, размеры, расположение и соответствие критериям приемки.
- Оформление результатов. Составляют заключение, протокол или дефектограмму по установленной форме.
Расшифровка снимков требует не только формального допуска, но и понимания геометрии шва, схемы просвечивания и возможных ложных признаков. Один и тот же контраст на изображении может быть связан как с дефектом, так и с особенностью формы усиления шва, подкладки или сборки.
Обычно расшифровку выполняет специалист неразрушающего контроля, допущенный к соответствующему методу и работающий по утвержденной методике. Требования к квалификации, уровню аттестации и полномочиям по оценке результатов определяются действующими правилами для конкретной отрасли и объекта.
В упрощенном виде параметры экспозиции зависят от толщины и чувствительности контроля: E ≈ f(t, ρ, U, I, S), где t — толщина, ρ — материал, U — энергия или напряжение источника, I — интенсивность, S — требуемая чувствительность.
На практике эти параметры выбирают не по универсальной формуле, а по таблицам, методикам и паспортным данным оборудования. Поэтому при выполнении контроля всегда используют стандарт и рабочие инструкции совместно.
Подготовка шва к просвечиванию
Изображение уместно рядом с блоком о подготовке поверхности, маркировке и установке эталонов чувствительности.
Подготовка шва к контролю
Качество радиографии сильно зависит от подготовки. Даже хороший источник и детектор не компенсируют загрязненную поверхность, неправильную маркировку или неудобную геометрию просвечивания.
| Этап подготовки | Что проверяют | Зачем это нужно |
|---|---|---|
| Очистка шва | Удаление шлака, брызг, окалины, грязи | Снижение ложных признаков на снимке |
| Доступ к зоне | Возможность установить источник и приемник | Обеспечение правильной схемы просвечивания |
| Маркировка | Номер стыка, направление, привязка участка | Идентификация снимка и результатов |
| Эталоны чувствительности | Соответствие методике и месту установки | Подтверждение достигнутой чувствительности |
| Условия безопасности | Ограждение, предупреждающие знаки, дозиметрия | Защита персонала и окружающих |
Для трубопроводов и резервуаров особое значение имеет доступ с обеих сторон либо возможность применения допустимой схемы при ограниченном доступе. Если геометрия объекта не позволяет обеспечить качественное просвечивание, метод может оказаться менее предпочтительным, чем ультразвуковой контроль.
Требования радиационной безопасности
Радиографический контроль связан с использованием ионизирующего излучения, поэтому требования безопасности здесь не вспомогательные, а обязательные. Работы выполняют обученные и допущенные специалисты, а организация зоны контроля должна исключать облучение посторонних лиц.
Персонал
К работам допускают сотрудников с необходимой подготовкой, аттестацией и правом работы с источниками излучения в рамках действующих требований.
Зона контроля
Участок просвечивания ограждают, обозначают предупреждающими знаками и контролируют по мощности дозы. На площадке должен быть исключен несанкционированный доступ.
Дозиметрия и защита
Применяют индивидуальный дозиметрический контроль, экранирование, дистанционное управление и организационные меры по сокращению времени пребывания в опасной зоне.
Перед началом работ обычно проверяют исправность оборудования, наличие средств индивидуального и коллективного контроля, порядок оповещения персонала и границы опасной зоны. При полевых работах дополнительно учитывают особенности площадки, возможность прохода посторонних, смежные работы и условия видимости предупреждающих сигналов.
Ключевой принцип радиационной безопасности — минимизация времени пребывания в зоне облучения, увеличение расстояния до источника и применение экранирования. Для стационарных и полевых условий требования могут различаться по организации работ, но общий подход неизменен: сначала безопасность, затем контроль.
Сравнение с ультразвуковым и капиллярным контролем
| Метод | Лучше выявляет | Ограничения | Когда особенно полезен |
|---|---|---|---|
| Радиографический | Объемные внутренние дефекты, пористость, включения | Радиационные ограничения, зависимость от ориентации дефекта, нужен доступ для просвечивания | Когда требуется наглядное изображение внутренней структуры шва |
| Ультразвуковой | Плоскостные дефекты, трещины, несплавления | Требует квалифицированной интерпретации, зависит от структуры материала и геометрии | Толстостенные изделия, ограниченный доступ с одной стороны |
| Капиллярный | Поверхностные открытые дефекты | Не показывает внутренние несплошности | Контроль поверхности после сварки и механической обработки |
Если нужно документированное изображение внутренней структуры шва и ожидаются объемные дефекты, радиография часто предпочтительна. Если же основная задача — поиск плоскостных трещин или доступ возможен только с одной стороны, УЗК может быть практичнее. Капиллярный контроль применяют для поверхностных дефектов и обычно рассматривают как дополнительный метод.
Типовые области применения
Радиографический контроль сварных соединений применяется там, где внутреннее качество шва критично для надежности и безопасности эксплуатации.
- Трубопроводы. Магистральные, технологические, паропроводы, участки с повышенной ответственностью.
- Резервуары. Стенки, днища, зоны сопряжения и другие ответственные сварные соединения.
- Энергетика. Котельное оборудование, трубопроводы, элементы тепловых и атомных установок.
- Ответственные металлоконструкции. Узлы, где внутренние дефекты могут повлиять на несущую способность или долговечность.
Для каждой из этих областей применяются собственные критерии приемки и объемы контроля. Поэтому при ссылке на ГОСТ 7512 или другие документы всегда нужно уточнять, о каком объекте, материале и нормативной системе идет речь.
Практические выводы
Радиографический контроль сварных соединений остается одним из ключевых методов НК благодаря наглядности, документируемости результатов и хорошей выявляемости объемных внутренних дефектов. Вместе с тем он не заменяет другие методы и не должен назначаться по шаблону.
- Метод эффективен для внутреннего контроля шва, но чувствителен к ориентации дефекта и условиям просвечивания.
- ГОСТ 7512 и ГОСТ ISO 17636-1/2 служат основными ориентирами, однако конкретные требования задаются действующей документацией на объект.
- Категория сварных швов, условия эксплуатации и уровень ответственности определяют, будет ли контроль выборочным или полным.
- Качество результата зависит не только от оборудования, но и от подготовки шва, выбора схемы просвечивания и квалифицированной расшифровки снимков.
