Опорно-поворотное устройство (ОПУ) работает как крупный поворотный подшипниковый узел: воспринимает осевые и радиальные силы, передает опрокидывающий момент и обеспечивает поворот верхней части машины относительно основания. Расчет долговечности опорно-поворотного устройства при нестационарных нагрузках нужен, когда нагрузка меняется по циклу работы: при подъеме груза, повороте стрелы, разгоне, торможении, копании, ветровых воздействиях или реверсах.
- Сначала разделяют статическую проверку, динамическую грузоподъемность и расчет усталостной долговечности ОПУ.
- Затем собирают спектр нагрузок: уровни сил и моментов, доли ресурсообразующего движения, число циклов, скорости или углы качания.
- Переменные режимы приводят к эквивалентной динамической нагрузке Peq или считают накопление повреждения по уровням.
- Результат корректируют по условиям эксплуатации и сверяют с документацией производителя ОПУ.
Что считают долговечностью ОПУ
В инженерном расчете долговечность ОПУ обычно понимают как оценочную наработку до появления признаков контактной усталости дорожек качения или тел качения. Это не точная дата отказа, а расчетный показатель, зависящий от модели, исходных данных и допущений.
Для подшипниковых узлов часто используют показатель L10. Он означает номинальную долговечность, которую при заданных условиях достигают не менее 90% однотипных исправно изготовленных узлов. Для ОПУ этот подход применяют осторожно, потому что многие опорно-поворотные устройства работают медленно, с неполным вращением, качательными движениями и сильными моментными нагрузками.
Статическая грузоподъемность
Проверяет способность ОПУ выдерживать максимальные силы и моменты без недопустимой остаточной деформации. Важна для пиков, стояночных режимов, аварийных сочетаний и крепежа.
Динамическая грузоподъемность
Используется в формулах усталостной долговечности. Она связана с контактной усталостью при повторяющемся движении и зависит от типа тел качения, геометрии и материала.
Усталостная долговечность
Оценивает ресурс при циклическом нагружении. Для переменного режима считают не среднюю, а эквивалентную динамическую нагрузку с учетом степенной зависимости.
Что такое нестационарная нагрузка
Нестационарной нагрузкой для ОПУ называют нагрузку, которая меняет во времени величину, направление, плечо, момент, скорость вращения или характер контакта. В реальной машине редко бывает один постоянный уровень: рабочий цикл содержит разгоны, торможения, холостой ход, рабочие операции, удары, реверсы и кратковременные пики.
Для ОПУ особенно важно учитывать не только силу в кН, но и опрокидывающий момент в кН·м. Два режима с одинаковой вертикальной силой могут давать разную контактную картину, если различаются вылет стрелы, положение груза, угол поворота или боковая нагрузка.
Простое усреднение нагрузки опасно. Если долговечность зависит от Pp, редкие пиковые режимы могут давать значимую долю усталостного повреждения.
Исходные данные для расчета
Качество расчета определяется не сложностью формулы, а корректностью исходных данных. Минимально нужны тип ОПУ, динамическая грузоподъемность C, статическая грузоподъемность C0, расчетные силы, моменты, скорости, циклограмма работы и условия эксплуатации.
| Группа данных | Что указать | Единицы |
|---|---|---|
| Тип ОПУ | Шариковое, роликовое, однорядное, двухрядное, трехрядное; наличие зубчатого венца | - |
| Грузоподъемность | Динамическая C и статическая C0 по паспорту или каталожным данным производителя | кН, Н |
| Нагрузки | Осевая сила Fa, радиальная сила Fr, опрокидывающий момент M, сочетания нагрузок | кН, кН·м |
| Режим движения | Частота вращения, углы качания, реверсы, число циклов, длительность операций | об/мин, градусы, циклы, ч |
| Среда | Смазка, загрязнение, температура, влажность, абразивная пыль, обслуживание | качественно или коэффициентами |
| Монтаж | Плоскостность опорных поверхностей, затяжка крепежа, перекосы, жесткость основания | мм, Н·м, допуски |
Как получить P из Fa, Fr и M
Расчетная нагрузка P для ОПУ часто не равна одной внешней силе. Обычно ее получают из сочетания осевой силы Fa, радиальной силы Fr и опрокидывающего момента M. Точная зависимость определяется конструкцией опоры, диаметром дорожек, числом рядов, углом контакта и методикой производителя.
где Pi означает расчетную динамическую нагрузку на i-м уровне спектра; Fa,i, осевую силу; Fr,i, радиальную силу; Mi, опрокидывающий момент. На практике функцию f берут из паспорта, расчетной программы или диаграмм производителя.
Если в предварительной оценке используется упрощенная нагрузка без момента, это нужно прямо указать как допущение. Для реального подбора ОПУ игнорирование M обычно недопустимо.
Нагрузочный спектр и эквивалентная нагрузка
Нагрузочный спектр описывает рабочий цикл набором уровней. Каждый уровень содержит расчетную нагрузку Pi и одинаково трактуемую меру участия в ресурсообразующем движении: число оборотов, число однотипных циклов или нормированную долю таких циклов. В одной формуле нельзя произвольно смешивать обороты, часы удержания и разные по смыслу циклы.
Данные получают из телеметрии, испытаний, циклограмм работы машины или расчетных сценариев. Для ОПУ удобно выделять подъем, поворот с грузом, поворот без груза, копание, удержание, транспортное положение, торможение и реверс.
где Peq означает эквивалентную динамическую нагрузку, Н или кН; Pi, расчетную нагрузку на i-м уровне; ni, число оборотов, число сопоставимых циклов или нормированную долю ресурсообразующего движения; p, показатель степени для типа ОПУ.
Peq подходит для предварительной оценки, когда спектр хорошо сводится к повторяющемуся циклу. Если есть редкие тяжелые операции, разные сценарии работы или требуется понять вклад каждого режима, полезнее дополнительно считать повреждение по уровням.
| Этап | Действие | Проверка |
|---|---|---|
| 1 | Разбить цикл работы на расчетные режимы | Все значимые пики и реверсы включены |
| 2 | Для каждого режима определить силы и моменты | Учитываются Fa, Fr и M |
| 3 | Назначить ni | ni имеют одинаковый смысл для всех уровней |
| 4 | Привести нагрузки к Peq | Использован правильный показатель p |
| 5 | Рассчитать L10 и перевести в часы | Скорость вращения задана корректно |
| 6 | Применить ограничения и коэффициенты | Результат не противоречит паспорту ОПУ |

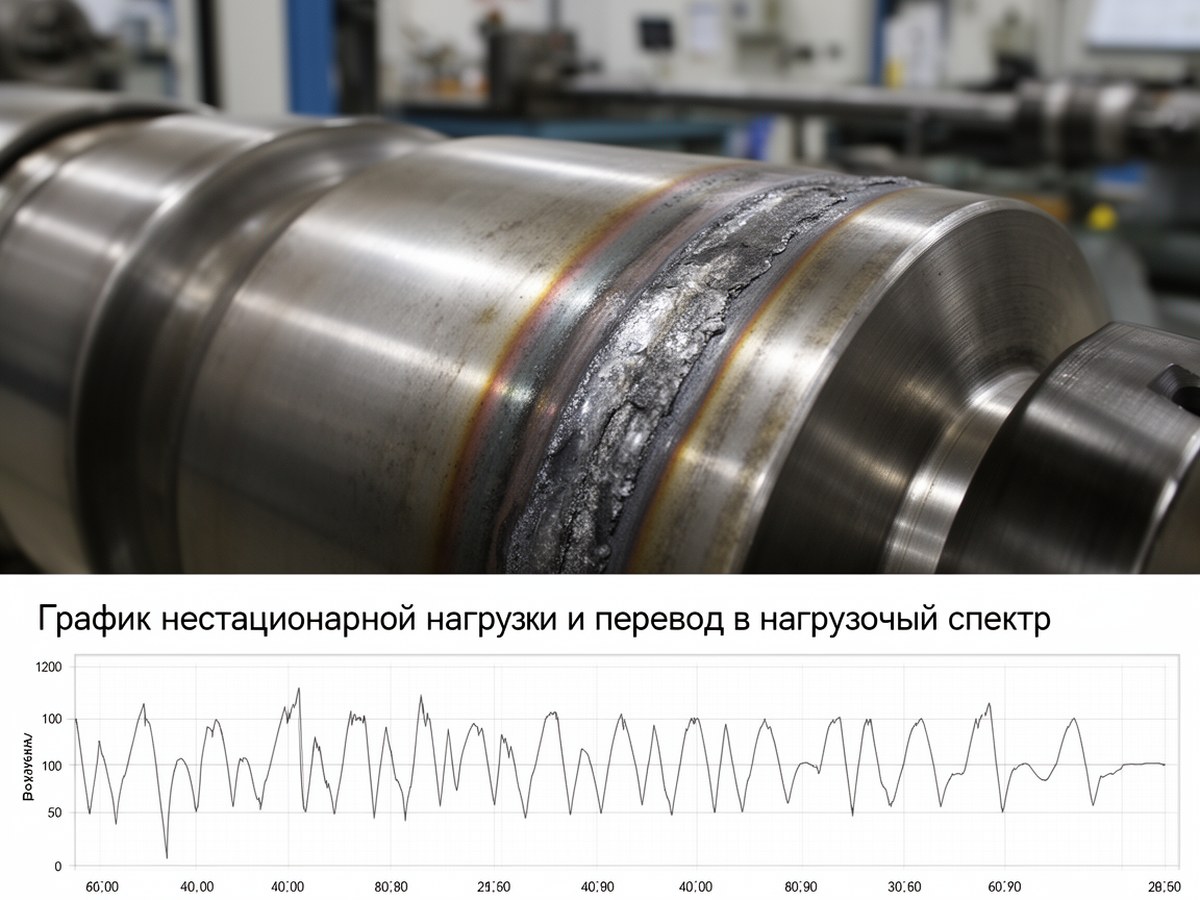

От циклограммы к спектру нагрузок
Иллюстрация уместна перед формулой Peq: она показывает, как переменный режим превращают в уровни Pi и ni.
Базовая долговечность L10
Базовая формула номинальной долговечности для подшипниковой логики записывается через динамическую грузоподъемность и эквивалентную нагрузку. Для ОПУ ее используют как расчетную основу, но не как единственное доказательство пригодности узла.
где L10 означает базовую номинальную долговечность в миллионах оборотов; C, базовую динамическую грузоподъемность, Н или кН; P, эквивалентную динамическую нагрузку, Н или кН; p, показатель степени.
| Тип ОПУ | Обычно применяемый p | Комментарий |
|---|---|---|
| Шариковое ОПУ | 3 | Применяют для шариковых контактов, если производитель не задает другую методику. |
| Роликовое ОПУ | 10/3 | Применяют для роликовых контактов, но паспортная методика имеет приоритет. |
| Специальное ОПУ | По документации | Для комбинированных, многорядных и специальных опор показатель и пересчет нагрузок могут отличаться. |
где L10h означает долговечность в часах; L10, долговечность в миллионах оборотов; n, частоту вращения, об/мин. Для качательных движений и неполного поворота такой перевод применяют осторожно.
Учет переменного повреждения
Если спектр содержит резко отличающиеся режимы, полезно считать не только одну Peq, но и накопление повреждения по правилу Пальмгрена-Майнера. Оно показывает, какую долю ресурса расходует каждый уровень нагрузки.
где D означает суммарное усталостное повреждение; ni, фактическое число циклов на i-м уровне; Ni, расчетное число циклов до предельного состояния при нагрузке Pi. При D около 1 ресурс по выбранной модели считается исчерпанным, но реальная оценка требует инженерной проверки.
Корректирующие коэффициенты
Базовая L10 рассчитана для условно нормальных условий. В реальной эксплуатации результат корректируют с учетом надежности, смазки, загрязнения, температуры, качества монтажа и динамики. Конкретные значения и способ применения коэффициентов берут из документации производителя или принятой расчетной методики.
Эта запись показывает общий принцип, а не универсальный стандарт. В разных методиках коэффициенты могут задаваться иначе и не обязательно перемножаться именно в таком виде.
| Фактор | Что учитывает | Как влияет на ресурс |
|---|---|---|
| Надежность | Требуемую вероятность безотказной работы выше базового уровня L10 | Обычно уменьшает расчетную долговечность |
| Смазка | Вязкость, наличие смазочной пленки, интервалы обслуживания | Недостаточная смазка повышает износ и риск контактных повреждений |
| Загрязнение | Пыль, абразив, вода, продукты износа | Ухудшает условия контакта |
| Температура | Изменение вязкости смазки, зазоров и свойств материалов | Требует проверки допустимых диапазонов |
| Монтаж | Перекос, неплоскостность, жесткость опорной конструкции, затяжку болтов | Может вызвать неравномерное распределение нагрузки |
| Динамика | Ускорения, торможения, удары, вибрации, реверсы | Увеличивает расчетную нагрузку через динамический коэффициент |
где Pd означает нагрузку с учетом динамики; Kd, динамический коэффициент; Peq, эквивалентную динамическую нагрузку. Значение Kd назначают по расчетной методике, испытаниям или данным производителя.
Учебный пример расчета
Ниже приведен упрощенный пример для шарикового ОПУ. Он показывает порядок вычислений, но не является универсальной методикой подбора. Моментная нагрузка в примере намеренно не учитывается для простоты; в реальном расчете это недопустимое упрощение.
Исходные данные: C = 950 кН, p = 3, средняя частота полного вращения n = 0,5 об/мин. Нагрузочный спектр задан четырьмя уровнями: 420 кН на 750 циклов, 320 кН на 1500 циклов, 250 кН на 2000 циклов, 180 кН на 750 циклов.
Эквивалентная динамическая нагрузка выше простой средней, потому что большие нагрузки входят в расчет в третьей степени.
Если принять Kd = 1,2 для учебной оценки, получим Pd = 1,2 · 304 ≈ 365 кН.
Такой результат нельзя напрямую трактовать как фактический срок службы машины. Для медленно вращающихся ОПУ расчет в часах может выглядеть очень большим, но ресурс будет ограничиваться не только контактной усталостью: влияют смазка, коррозия, загрязнение, монтаж, износ зубчатого венца, крепеж и режим неполного поворота.
Проверка результата
После расчета нужно сопоставить L10h с требуемой наработкой машины и проверить, не нарушены ли другие ограничения. Долговечность по контактной усталости не отменяет статическую проверку, расчет болтов, проверку опорных поверхностей и требования к обслуживанию.
- Сравнить расчетную долговечность с требуемым ресурсом и фактическим графиком работы.
- Проверить максимальные Fa, Fr и M по статическим диаграммам производителя.
- Убедиться, что режим вращения, качания или удержания под нагрузкой допустим для выбранной методики.
- Проверить крепление ОПУ, плоскостность основания, смазку, загрязнение и температуру.
- Сравнить результат с опытом эксплуатации аналогичных машин.
Ограничения метода
Расчет L10 не заменяет проверку по документации производителя, нормативам, статическим диаграммам грузоподъемности, расчету болтового соединения и проектной экспертизе. Особенно осторожно метод применяют для качательных движений, малых углов поворота, ударных нагрузок и режимов с неизвестным опрокидывающим моментом.
Для ОПУ с неполным вращением часть тел качения может нагружаться чаще других, а смазочная пленка может восстанавливаться хуже, чем при равномерном полном обороте. Поэтому перевод миллионов оборотов в часы не всегда отражает реальное накопление повреждений. В таких случаях предпочтительны паспортные методики производителя, испытания, мониторинг зазоров и анализ фактической зоны контакта.
Типичные ошибки
| Ошибка | Почему опасно | Как проверить |
|---|---|---|
| Усреднение пиковых нагрузок | Пики теряются, хотя в формуле они входят через степень p | Считать Peq по спектру, а не по арифметическому среднему |
| Игнорирование опрокидывающего момента | Контактная нагрузка в ОПУ определяется не только вертикальной силой | Включать M по методике производителя |
| Неверный перевод оборотов в часы | Малая скорость дает большие числа, которые можно ошибочно принять за срок службы | Отдельно проверять режим качания, простои и неполные повороты |
| Смешение разных ni | Обороты, часы удержания и разные циклы нельзя бездумно складывать в одной формуле | Использовать одинаковую меру ресурсообразующего движения |
| Отсутствие поправок на смазку и загрязнение | Фактические условия контакта хуже расчетных | Учитывать регламент обслуживания и среду эксплуатации |
| Неучтенный монтажный перекос | Нагрузка распределяется неравномерно по дорожкам и крепежу | Контролировать плоскостность, жесткость основания и момент затяжки |
| Игнорирование простоев под нагрузкой | Узел может не вращаться, но крепеж, дорожки и смазка работают в тяжелом статическом режиме | Разделять усталостный расчет, статическую проверку и режим удержания |
| Перенос учебного примера на реальный узел | В примере нет полной геометрии, момента, крепежа и паспортных ограничений | Использовать пример только как иллюстрацию порядка расчета |
Корректная оценка долговечности ОПУ строится по цепочке: исходные данные, нагрузочный спектр, расчетная нагрузка из Fa, Fr и M, Peq, L10, поправочные коэффициенты, проверка ограничений. Чем точнее описан реальный рабочий цикл, тем полезнее расчет для выбора типа ОПУ, планирования обслуживания и анализа риска преждевременного износа.
