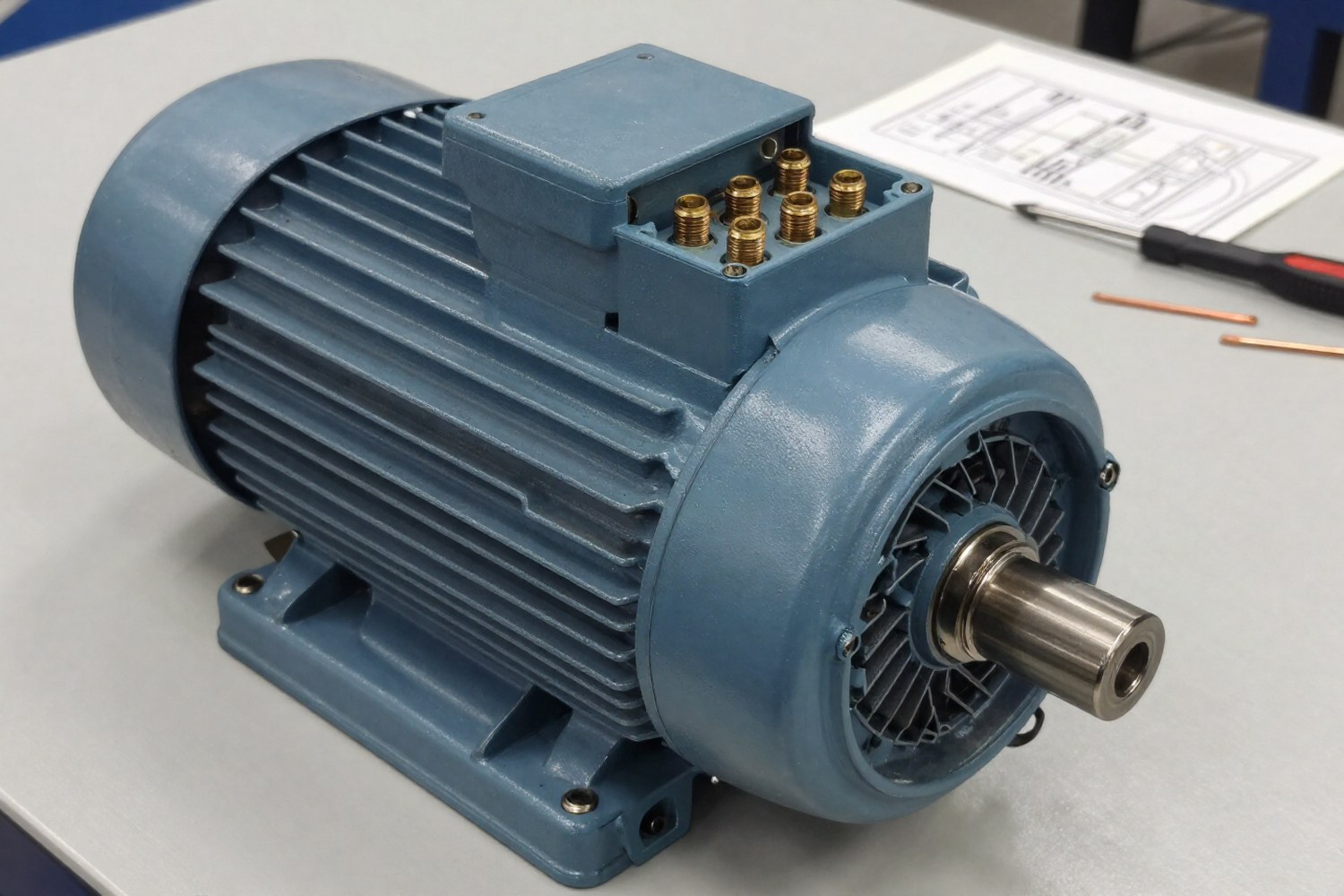

Расчет энергетических показателей электродвигателя

Эффективность преобразования электрической энергии в механическую зависит не только от конструкции двигателя, но и от характера нагрузки. Инженерный расчет энергетических показателей позволяет избежать перерасхода электроэнергии, перегрева оборудования и снижения срока службы привода. Ниже приведены методологии расчета для различных режимов эксплуатации.

Основные энергетические параметры

Базовые параметры асинхронного электродвигателя (АД) связаны соотношением входной и выходной мощности. Для трехфазной сети используются следующие обозначения:

P₁ — входная электрическая мощность (Вт), потребляемая из сети.
P₂ — выходная механическая мощность (Вт), передаваемая на валу.
η (эта) — коэффициент полезного действия (КПД), безразмерная величина.
cos φ — коэффициент мощности, характеризующий фазовый сдвиг между током и напряжением.
β — коэффициент нагрузки, отношение фактической мощности к номинальной (β = P₂ / P_ном).

Входная мощность рассчитывается по формуле:

P₁ = √3 · U_л · I_л · cos φ

Где U_л — линейное напряжение, I_л — линейный ток. Выходная мощность связана с крутящим моментом T и угловой скоростью ω:

P₂ = T · ω = T · (2π · n) / 60

КПД определяется как отношение полезной мощности к затраченной:

η = P₂ / P₁ = P₂ / (P₂ + ΣP)

Где ΣP — суммарные потери мощности в двигателе. Эта формула показывает, что для повышения КПД необходимо минимизировать потери при заданной полезной мощности.

Ключевой вывод: КПД — это функция от нагрузки. При β = 0 (холостой ход) КПД равен нулю, так как P₂ = 0, а потери ΣP существуют. Максимальный КПД достигается в районе номинальной нагрузки, но не всегда точно при β = 1.

Структура потерь мощности

Для корректного расчета КПД при различных нагрузках необходимо разложить суммарные потери на составляющие. Потери в асинхронном двигателе делятся на постоянные и переменные.

Постоянные потери (P_пост)

Не зависят от тока нагрузки (в первом приближении). Включают:

P_маг (магнитные потери): потери на гистерезис и вихревые токи в стали статора и ротора. Зависят от частоты и магнитной индукции.
P_мех (механические потери): трение в подшипниках и аэродинамические потери (вентиляция). Зависят от скорости вращения.

Переменные потери (P_перем)

Пропорциональны квадрату тока нагрузки (I²). Включают:

P_эл1 (потери в статоре): I₁² · R₁.
P_эл2 (потери в роторе): I₂² · R₂. Связаны со скольжением.
P_доб (добавочные потери): высшие гармоники магнитного поля, поверхностный эффект, потери от механической разгрузки пазов. Обычно составляют 0,5–1% от номинальной мощности.

Общая формула потерь через коэффициент нагрузки β:

ΣP(β) = P_пост + β² · P_{перем_ном}

Где P_{перем_ном} — переменные потери при номинальной нагрузке (β = 1).

Расчет КПД при различных режимах нагрузки

Зависимость КПД от коэффициента нагрузки β описывается следующей формулой:

η(β) = (β · P_ном) / (β · P_ном + P_пост + β² · P_{перем_ном})

Для расчета оптимальной нагрузки, при которой КПД максимален, необходимо приравнять производную η(β) к нулю. Результатом является условие равенства постоянных и переменных потерь:

β_опт = √(P_пост / P_{перем_ном})

Для современных двигателей β_опт обычно находится в диапазоне 0,75–0,85. Работа при β < 0,5 приводит к резкому падению КПД и cos φ.

Переменная нагрузка

Если нагрузка меняется во времени, для оценки нагрева и потерь используется метод эквивалентных величин. Эквивалентная мощность P_экв рассчитывается по квадратам мощностей на участках графика нагрузки:

P_экв = √[ (Σ(P_i² · t_i)) / (Σt_i) ]

Аналогично рассчитывается эквивалентный момент T_экв. Подбор двигателя производится так, чтобы P_экв ≤ P_ном (с учетом коэффициента перегрузки по нагреву).

Повторно-кратковременный режим (ПКР)

В режимах ПКР (S2, S3-S8 по ГОСТ 183-2011 / IEC 60034-1) двигатель не успевает прогреться до установившейся температуры. Ключевым параметром является продолжительность включения (ПВ, или S_ED):

ПВ = (t_раб / (t_раб + t_пауз)) · 100%

Мощность двигателя при ПКР можно пересчитать к длительному режиму (S1) с учетом коэффициента перегрузки по нагреву K_н:

P_{ном_S1} = P_ПКР / K_н(ПВ)

Где K_н > 1. Например, для ПВ = 25% двигатель может кратковременно работать с перегрузкой примерно в 1,4–1,5 раза по мощности без превышения допустимого нагрева обмоток.

ПВ (%)	Коэффициент K_н (приблизительно)
15	2.5 – 3.0
25	1.8 – 2.0
40	1.4 – 1.5
60	1.2 – 1.3

Коэффициент мощности (cos φ) и его коррекция

Коэффициент мощности зависит от нагрузки сильнее, чем КПД. При снижении нагрузки магнитный поток в машине остается практически постоянным (для поддержания ЭДС), поэтому реактивная составляющая тока I_μ (создающая поток) не меняется, а активная составляющая I_a падает. Это приводит к снижению cos φ.

Приближенная зависимость cos φ от коэффициента нагрузки β:

cos φ(β) ≈ cos φ_ном · (0,4 + 0,6 · β)

При недогрузке двигателя (β < 0,5) cos φ может падать ниже 0,5, что увеличивает токи в питающих кабелях и трансформаторах. Примечание: данная формула является линейной аппроксимацией. Для двигателей с высоким скольжением или специфической конструкцией погрешность может достигать 10–15%.

Компенсация реактивной мощности

Для повышения cos φ применяются конденсаторные установки. Мощность конденсаторов Q_к для индивидуальной компенсации рассчитывается как:

Q_к = P₂ / η · (tg φ₁ - tg φ₂)

Где tg φ₁ и tg φ₂ — тангенсы углов сдвига до и после компенсации. Важно: компенсацию следует проводить только на работающем двигателе, так как при отключении питания конденсаторы могут создать самовозбуждение и опасное напряжение на обмотках.

Справочные данные: КПД и cos φ

Ниже приведены типичные значения КПД и cos φ для стандартных асинхронных двигателей с короткозамкнутым ротором (серии АИР и аналоги). Значения усредненные и зависят от конкретной конструкции.

Номинальная мощность P_ном, кВт	Класс IE1/IE2 (Базовые)	Класс IE3 (Premium)	Класс IE4 (Super Premium)
0.75 – 1.5	η ≈ 70–75%, cos φ ≈ 0.70–0.75	η ≈ 75–80%, cos φ ≈ 0.75–0.80	η ≈ 78–83%, cos φ ≈ 0.77–0.82
4 – 7.5	η ≈ 78–82%, cos φ ≈ 0.78–0.81	η ≈ 84–87%, cos φ ≈ 0.82–0.85	η ≈ 86–89%, cos φ ≈ 0.83–0.86
22 – 37	η ≈ 87–89%, cos φ ≈ 0.85–0.87	η ≈ 91–93%, cos φ ≈ 0.88–0.90	η ≈ 93–95%, cos φ ≈ 0.89–0.91
90 – 132	η ≈ 91–92%, cos φ ≈ 0.88–0.90	η ≈ 94–95%, cos φ ≈ 0.90–0.92	η ≈ 95–96%, cos φ ≈ 0.91–0.93

Согласно стандарту IEC 60034-30, классы энергоэффективности определяются минимальными значениями КПД:

IE1 (Standard Efficiency): Базовый уровень. Используется редко, часто запрещен для новых установок в ЕС.
IE2 (High Efficiency): Повышенная эффективность. Промежуточный класс.
IE3 (Premium Efficiency): Премиум. Минимальный требуемый класс для большинства двигателей в ЕС и РФ (с 2015 года).
IE4 (Super Premium): Супер-премиум. Требует применения специальных материалов (например, магнитопроводы из тонколистовой стали с высоким сопротивлением, роторы с обмоткой вместо беличьей клетки).
IE5 (Ultra Premium): Ультра-премиум. Магнитные роторы (синхронные двигатели с постоянными магнитами). Применяются в специфических высокоэффективных приводах.

Коэффициент нагрузки β	Относительное значение cos φ / cos φ_ном
1.00	1.00
0.75	0.95
0.50	0.85
0.25	0.65

Примечание: При выборе двигателя для переменных нагрузок следует ориентироваться не только на номинальную мощность, но и на график нагрузки. Двигатель с запасом по мощности, работающий при β = 0.3, будет иметь более низкий общий КПД системы, чем двигатель, подобранный точно по эквивалентной мощности.

Практические аспекты расчета

При проведении энергоаудита или проектировании часто возникают ситуации, когда точные данные о потерях P_пост и P_перем отсутствуют. В таких случаях можно использовать упрощенные методы оценки, опираясь на паспортный КПД (η_ном).

Приближенная оценка постоянных потерь:

P_пост ≈ P_ном · (1 - η_ном) · 0.3

Приближенная оценка переменных потерь:

P_{перем_ном} ≈ P_ном · (1 - η_ном) · 0.7

Эти коэффициенты (0.3 и 0.7) являются усредненными для двигателей средней мощности. Для двигателей малой мощности доля постоянных потерь выше, для крупных — ниже. Для высокоточных расчетов необходимо использовать данные прямых измерений или заводские кривые потерь.

Расчет экономии электроэнергии при повышении КПД существующего двигателя на замену:

ΔW = P₂ · t · (1/η_стар - 1/η_нов)

Где t — время работы в год. Этот расчет позволяет оценить окупаемость замены двигателя на класс IE3/IE4. Важно: формула дает экономию потребляемой из сети энергии (P₁), а не только снижение тепловых потерь.

Влияние параметров сети

Отклонения напряжения и частоты от номинальных значений влияют на энергетические показатели:

Понижение напряжения: Для сохранения момента двигатель потребляет больший ток. Это приводит к росту переменных потерь (I²R) и снижению КПД. При отклонении напряжения на 5% потери могут вырасти на 10%.
Асимметрия фаз: Неправильное распределение напряжений по фазам вызывает появление обратной последовательности токов, что резко увеличивает нагрев ротора и статора. Допустимая асимметрия напряжения обычно не превышает 2%.
Работа от ЧРП: При использовании частотно-регулируемых приводов (ЧРП) форма напряжения и тока меняется. Появляются высшие гармоники, которые увеличивают добавочные потери P_доб. При снижении скорости (частоты) вентиляция становится менее эффективной, что требует учета снижения допустимой нагрузки (derating) для сохранения теплового режима.

Важно: При выборе двигателя для работы с ЧРП необходимо учитывать коэффициент снижения мощности, указанный в каталоге производителя ЧРП, так как стандартные двигатели могут перегреваться при низких скоростях без дополнительного принудительного охлаждения.

Заключение

Точный расчет энергетических показателей электродвигателя требует учета не только паспортных данных, но и реального режима нагрузки. Разделение потерь на постоянные и переменные позволяет определить оптимальную точку работы. Использование классов энергоэффективности IE3 и выше, а также коррекция коэффициента мощности, являются основными инструментами повышения энергоэффективности промышленных электроприводов.
