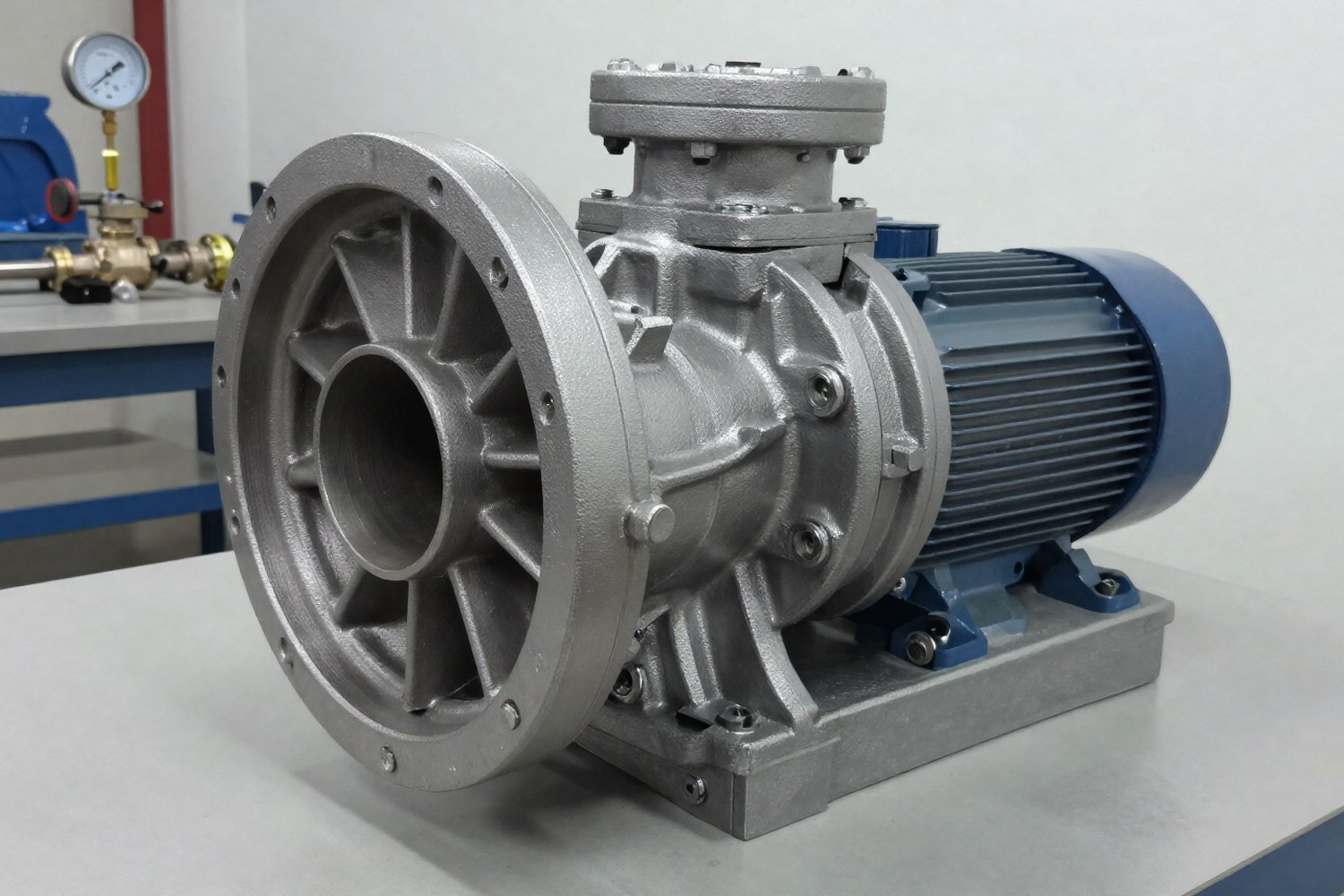

Циркуляционный насос — это двигатель системы охлаждения. Его задача — не просто перекачивать жидкость, а обеспечивать точный массовый расход, необходимый для отвода тепла от источника (чиллера, компрессора, трансформатора) к потребителю (фанкойлу, градирне, теплообменнику). Ошибка в расчете гидравлики приводит к тому, что насос либо не справляется с отводом тепла (недогрев), либо работает в неэффективной зоне, потребляя излишнюю электроэнергию и разрушаясь от кавитации.
Коротко главное
- Расход определяем по тепловой нагрузке: Q = P / (c × ρ × ΔT)
- Суммарный напор включает перепад высот и потери трения в трубах
- Доступный NPSH должен быть больше требуемого на 0,5–1,0 м
- Гликолевые смеси гуще воды, напор падает, мощность растет
- Материал корпуса и уплотнений согласовывают с химсоставом теплоносителя
Ключевые гидравлические параметры
Для инженерного подбора насоса необходимо оперировать четырьмя базовыми величинами. Понимание физического смысла каждого параметра позволяет избежать типичных ошибок при чтении каталогов производителей.
| Параметр | Обозначение | Единицы измерения | Физический смысл |
|---|---|---|---|
| Расход (производительность) | Q | м³/ч, л/с | Объем теплоносителя, проходящий через сечение трубы за единицу времени. Определяет способность системы переносить тепло. |
| Напор | H | м, бар, кПа | Энергия, сообщаемая единице массы жидкости. Показывает, какую высоту может поднять насос или какое сопротивление преодолеть. 1 бар ≈ 10 м водяного столба. |
| Кавитационный запас (NPSH) | NPSH | м | Избыток давления на всасывании, необходимый для предотвращения вскипания жидкости в зоне низкого давления (лопасти колеса). Критичен для защиты насоса. |
| Мощность | P | кВт | Электрическая мощность, потребляемая двигателем. Зависит от расхода, напора и плотности перекачиваемой среды. |
Расчет требуемого расхода теплоносителя
Основная задача гидравлического расчета — определить, сколько жидкости должно циркулировать в контуре, чтобы отвести заданное количество тепла. Формула выводится из уравнения теплопередачи:
Где:
- P — тепловая нагрузка (мощность охлаждения), Вт (если мощность дана в кВт, умножьте на 1000).
- c — удельная теплоемкость теплоносителя, Дж/(кг·°C). Для воды ≈ 4187 Дж/(кг·°C).
- ρ (ро) — плотность теплоносителя, кг/м³. Для воды ≈ 1000 кг/м³.
- ΔT — перепад температур между подачей и обраткой, °C. Стандартное значение для систем водяного охлаждения — 5°C.
Пример: Для отвода мощности 100 кВт с использованием воды и перепадом температур 5°C: $$Q = \frac{100 000}{4187 \times 1000 \times 5} \approx 0,00478 \text{ м}^3/\text{с} \approx 17,2 \text{ м}^3/\text{ч}$$
При использовании антифризов (этиленгликоль/пропиленгликоль) плотность и теплоемкость меняются. Например, 30%-ный раствор пропиленгликоля имеет плотность около 1030 кг/м³ и удельную теплоемкость около 3700 Дж/(кг·°C). Это увеличивает требуемый расход примерно на 10-15% по сравнению с чистой водой для той же тепловой нагрузки.
Расчет гидравлических потерь и полного напора
Насос должен не только создать поток, но и преодолеть сопротивление системы. Полный требуемый напор (H) рассчитывается как сумма геометрической высоты и всех гидравлических потерь:
1. Геометрическая высота (H_geom) — разница высот между уровнем жидкости на всасывании и точкой раздачи на подаче. В замкнутых контурах (чиллеры, внутренние системы) этот параметр часто равен нулю, так как сила тяжести компенсируется, но в открытых системах (с градирней) он критичен.
2. Гидравлические потери (H_потерь) складываются из потерь на трение в трубах и местных сопротивлений (отводы, тройники, клапаны, теплообменники). Базовая формула Дарси-Вейсбаха для потерь на трение:
Где:
- λ (лямбда) — коэффициент гидравлического трения (зависит от шероховатости трубы и режима течения, определяется по диаграмме Муди).
- L — длина трубопровода, м.
- D — внутренний диаметр трубы, м.
- v — скорость потока, м/с. Оптимальная скорость в трубопроводах охлаждения: 1,5–2,5 м/с. При скорости выше 3 м/с резко возрастает шум и эрозия труб.
- g — ускорение свободного падения (9,81 м/с²).
Потери в местных сопротивлениях рассчитываются аналогично, но с использованием коэффициентов местных сопротивлений (ζ — дзета) для каждого элемента (вентиль, отвод, фильтр):
В инженерной практике часто используют укрупненные методы, например, суммирование потерь по длине трубы с добавлением 20–30% на фитинги, либо использование каталогов производителей оборудования, где указаны перепады давления (ΔP) для теплообменников и клапанов при определенном расходе.
Кавитационный запас (NPSH): теория и практика
Кавитация — это процесс образования и схлопывания пузырьков пара в жидкости при локальном падении давления ниже давления парообразования. Это приводит к эрозии рабочего колеса, вибрации и шуму. Чтобы этого избежать, необходимо рассчитать NPSH_available (доступный кавитационный запас) и сравнить его с NPSH_required (требуемым, указанным в паспорте насоса).
Формула для расчета доступного запаса на всасывании:
Где:
- P_atm — атмосферное давление (для открытых систем). На уровне моря ≈ 10,33 м вод. ст.
- P_sys — избыточное давление в расширительном баке или системе, м вод. ст.
- P_vapor — давление парообразования жидкости при рабочей температуре, м вод. ст. (растет с температурой).
- H_suction — геометрическая высота всасывания (положительная, если насос ниже уровня жидкости, отрицательная — если выше).
- H_losses — потери давления на всасывающем участке (фильтр, трубы, отводы).
- Понизить температуру теплоносителя (снижает P_vapor).
- Увеличить диаметр всасывающей трубы (снижает H_losses).
- Установить насос ниже уровня жидкости (увеличивает H_suction).
- Выбрать насос с двухсторонним подводом колеса (снижает NPSH_required).
Влияние свойств теплоносителя на выбор насоса
Вода — идеальная среда для насосов, но системы охлаждения часто используют антифризы, масла или химические растворы. Их свойства существенно меняют гидравлику.
| Свойство среды | Влияние на насос | Рекомендации по корректировке |
|---|---|---|
| Повышенная вязкость (антифризы, масла) | Увеличивает гидравлическое сопротивление, снижает расход и напор, увеличивает потребляемую мощность. | Требуется пересчет характеристик насоса по коэффициентам вязкости (стандарт ISO 9906). Обычно напор снижается на 5-15%, мощность растет. |
| Плотность | Прямо влияет на потребляемую мощность (P ~ ρ). Напор (в метрах) от плотности не зависит. | При выборе электродвигателя учитывать рост мощности при перекачке тяжелых жидкостей. |
| Агрессивность / Коррозия | Разрушение стандартных материалов (чугун, обычная сталь). | Использование нержавеющих сталей (304, 316L), бронзы, пластиков (PP, PVDF) или покрытия эпоксидными смолами. |
| Температура | Влияет на вязкость и давление парообразования. | Выбор уплотнений (EPDM, Viton, PTFE) под конкретный температурный диапазон. Для горячих сред — насосы с внешним охлаждением подшипников. |
Типы насосов для систем охлаждения
Выбор конструкции насоса зависит от требуемых параметров (напор/расход) и условий эксплуатации. Важное различие для центробежных насосов — тип ротора.
Центробежные насосы (In-Line)
Самый распространенный тип. Рабочее колесо вращается в корпусе, сообщая жидкости кинетическую энергию.
- Плюсы: Плавная работа, низкий уровень шума, компактность, простота монтажа (в линию трубы).
- Минусы: Чувствительность к твердым частицам, невозможность работы «на сухую».
- Применение: Чиллеры, фанкойлы, системы кондиционирования, малые и средние промышленные контуры.
Многоступенчатые насосы
Несколько рабочих колес последовательно увеличивают напор.
- Плюсы: Высокий напор при компактных размерах, высокий КПД.
- Минусы: Более сложная конструкция, выше стоимость, чувствительность к качеству воды.
- Применение: Системы с высоким гидравлическим сопротивлением, длинные трубопроводы, высотное строительство.
Объемные насосы (Шестеренные, Винтовые)
Перемещают жидкость за счет изменения объема рабочей камеры.
- Плюсы: Стабильный расход при высоком давлении, способность перекачивать вязкие среды.
- Минусы: Пульсации потока, чувствительность к абразивным частицам, более высокий уровень шума.
- Применение: Масляные системы охлаждения, гидравлика, химические производства.
Типы роторов центробежных насосов:
- С мокрым ротором: Ротор и подшипники находятся в перекачиваемой жидкости. Не требуют смазки, бесшумны, компактны. Часто используются в системах отопления и небольших чиллерах. Ограничены по напору и температуре.
- С сухим ротором: Ротор изолирован от жидкости механическим уплотнением. Позволяют создавать высокие напоры, работать с агрессивными средами и требуют регулярного обслуживания (замена уплотнений).
Практический пример расчета
Рассмотрим подбор насоса для промышленного чиллера мощностью 150 кВт.
Исходные данные:
- Тепловая нагрузка P = 150 000 Вт.
- Теплоноситель: Вода (ρ = 1000 кг/м³, c = 4187 Дж/(кг·°C)).
- Перепад температур ΔT = 5°C.
- Геометрическая высота H_geom = 0 м (замкнутый контур).
- Трубопровод: стальная труба DN50 (внутренний диаметр ~0,05 м), длина 50 м.
- Местные сопротивления (отводы, вентили, фильтр): Σζ = 20.
- Коэффициент трения λ = 0,02 (условно для данного режима).
Шаг 1. Расчет расхода:
Шаг 2. Расчет скорости потока:
Примечание: Скорость 3,64 м/с высока для DN50 (рекомендуется 1,5–2,5 м/с). Это приведет к высоким потерям и шуму. Инженер должен оптимизировать диаметр трубы.
Шаг 3. Расчет потерь (для текущей трубы D=0,05 м):
Шаг 4. Итоговый напор (для текущей трубы):
Шаг 5. Оптимизация и выбор насоса:
Если мы увеличим диаметр трубы до DN65 (D ≈ 0,065 м), скорость упадет до ~2,1 м/с, а потери на трение значительно снизятся. Для примера, при оптимизированной трубе общие потери могут составить ~12-14 м. С учетом запаса 15% на оптимизированную систему: $$H_{req} \approx 14 \times 1,15 \approx 16,1 \text{ м}$$ $$Q_{req} = 25,8 \times 1,15 \approx 30 \text{ м}^3/\text{ч}$$ Необходимо выбрать центробежный In-Line насос с рабочей точкой в районе 30 м³/ч и напором 16-17 м. Проверка по кривой насоса покажет, что оптимальная точка будет в зоне максимального КПД.
Типичные ошибки при подборе
- Игнорирование NPSH: Установка насоса на высоте без проверки кавитационного запаса приводит к быстрому выходу из строя рабочего колеса.
- Запас по напору «на всякий случай»: Выбор насоса с напором в 2 раза больше расчетного приводит к работе в зоне низкого КПД и перерасходу энергии. Излишки напора приходится дросселировать задвижкой, что бессмысленно сжигает электричество.
- Неучет вязкости антифриза: Подбор насоса по воде для системы с 30% гликолем без корректировки дает недостаток расхода на 10-20%.
- Выбор материала: Использование чугунного насоса для систем с ингибиторами коррозии, несовместимыми с чугуном, или для морской воды.
Энергоэффективность и частотное регулирование
В системах с переменной тепловой нагрузкой (например, офисные здания с чиллерами) постоянная скорость вращения насоса неэффективна. Использование частотных преобразователей (VFD) позволяет менять обороты двигателя в зависимости от реального расхода. Согласно закону подобия, мощность насоса пропорциональна кубу оборотов. Снижение скорости на 20% может уменьшить потребление энергии насосом почти на 50%.
При выборе насоса для таких систем рекомендуется обращать внимание на диаграмму КПД: она должна быть широкой и плоской, чтобы насос оставался эффективным даже при отклонении от номинальной точки.
Программное обеспечение для подбора
В современной инженерной практике ручной расчет используется для предварительной оценки. Для точного гидравлического расчета применяются специализированные программы:
- Специализированное ПО производителей: Grundfos CDS, Wilo Select, Xylem E-Systran. Позволяют подбирать насосы из каталога с учетом реальных кривых.
- Гидравлические расчетные комплексы: AutoCAD, Revit (с плагинами для инженерных систем), HAP (Hourly Analysis Program). Используются для моделирования всей системы, включая потери в теплообменниках и трубопроводах.
Обслуживание и диагностика
Неверно подобранный насос часто выдает себя через симптомы в работе:
- Высокий шум и вибрация: Признак кавитации (недостаток NPSH) или работы вне зоны КПД (слишком большой или маленький расход).
- Снижение расхода: Засорение фильтра, износ рабочего колеса или засорение теплообменника.
- Утечка через уплотнения: Износ механического уплотнения или работа при температуре выше допустимой.
Регулярная диагностика (вибромониторинг, контроль потребляемой мощности) позволяет выявить проблемы на ранней стадии и избежать аварийных остановок производства.
