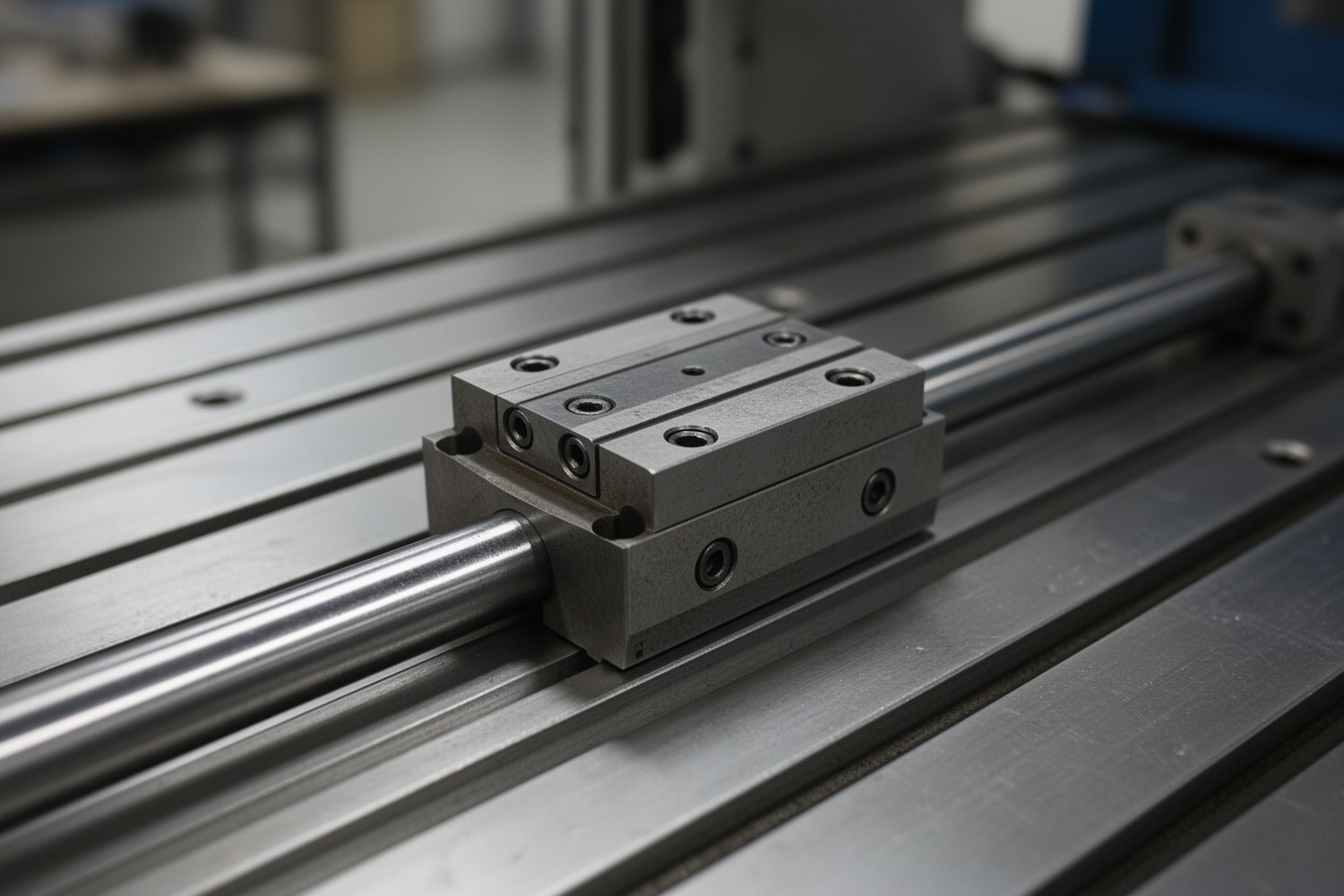

Надежность и точность работы мехатронной системы зависят от правильного расчета линейных подшипников. Процесс включает сбор исходных данных, определение действующих сил, вычисление эквивалентной нагрузки, оценку ресурса и финальную компоновку узла с выбором системы смазки.
- Этап 1: Анализ кинематики и массо-габаритных параметров.
- Этап 2: Расчет сил, действующих на каретку (включая инерцию и гравитацию).
- Этап 3: Вычисление ресурса по стандарту ISO 14728-1.
- Этап 4: Конструирование опорных поверхностей и интеграция в механизм.
Исходные данные для проектирования
Перед началом расчетов нужно определить условия работы линейного подшипника. Эксплуатационные параметры диктуют выбор типоразмера, класса точности и материалов.
| Параметр | Типовой диапазон | Влияние на конструкцию узла |
|---|---|---|
| Скорость перемещения | 0.1 – 10 м/с | Определяет тип смазки, сепаратора и тепловой режим работы. |
| Ускорение / Торможение | до 50 м/с² | Формирует пиковые динамические и инерционные нагрузки. |
| Точность позиционирования | 0.001 – 0.1 мм | Требует соответствующего класса точности направляющей и каретки. |
| Температурный режим | -20°C ... +80°C | Влияет на вязкость смазки и тепловые зазоры (расширение металла). |
Специфика вертикальных перемещений (ось Z): сила тяжести действует постоянно и создает базовую статическую нагрузку даже в состоянии покоя. В расчетах нужно учитывать массу всех перемещаемых компонентов (шпиндель, инструмент, крепеж, кабель-каналы) и применять повышенные коэффициенты безопасности для защиты от падения оси при сбое питания.
Расчет нагрузок на линейные подшипники
На каретку линейного подшипника действуют силы в различных направлениях, а также опрокидывающие моменты. Расчет сводится к определению максимальных значений на каждом этапе рабочего цикла.
Статическая нагрузка
Статическая нагрузка возникает в состоянии покоя или при равномерном движении с минимальной скоростью. Значение рассчитывается с учетом массы узла и коэффициента запаса.
- F_{st}: расчетная статическая нагрузка, Н;
- m: общая масса перемещаемого узла, кг;
- g: ускорение свободного падения (9.81 м/с²);
- k_{st}: коэффициент статического запаса (обычно от 1.2 до 3.0 в зависимости от ударных нагрузок).
Динамическая нагрузка с учетом ускорения
При разгоне и торможении возникают инерционные силы, которые суммируются со статическими.
- F_d: динамическая нагрузка, Н;
- a: максимальное ускорение системы, м/с²;
- k_d: динамический коэффициент (учитывает вибрации и рывки, обычно 1.2–2.5).
Моментные нагрузки
Если центр масс перемещаемого узла не совпадает с центром каретки, возникают моментные нагрузки. Их нужно сравнивать с допустимыми табличными значениями для выбранного подшипника.
- M_x, M_y: опрокидывающий момент и момент тангажа, Н·м;
- F_z: действующая сила, Н;
- L_x, L_y: плечо приложения силы относительно центра каретки по соответствующим осям, м.
Эквивалентная динамическая нагрузка
В реальных условиях на подшипник одновременно действуют радиальные, обратные радиальные и боковые силы. Для расчета ресурса их приводят к единому значению: эквивалентной динамической нагрузке.
- P_e: эквивалентная динамическая нагрузка, Н;
- F_r: суммарная радиальная сила, Н;
- F_a: суммарная осевая (боковая) сила, Н;
- X: коэффициент радиальной нагрузки (отражает долю влияния силы, перпендикулярной направляющей);
- Y: коэффициент осевой нагрузки (отражает влияние боковых усилий).
Коэффициенты X и Y компенсируют разницу контактных напряжений при различных векторах приложения силы. Для симметричных профилей направляющих эти значения часто равны 1. Для специфических профилей (например, готических арок с определенным углом контакта) параметры задаются производителем.
Расчет ресурса (базовой долговечности)
Базовая номинальная долговечность (L10) показывает расчетный пробег в километрах. Эту дистанцию 90% идентичных подшипников из партии отработают без появления признаков усталостного выкрашивания металла.
- L_{10}: номинальная базовая долговечность, км;
- C: базовая динамическая грузоподъемность (по каталогу), Н;
- P_e: эквивалентная динамическая нагрузка, Н;
- p: показатель степени, зависящий от формы тел качения.
Показатель степени p различается для разных типов подшипников. Для шариковых линейных направляющих p = 3. Для роликовых направляющих с линейным пятном контакта p = 10/3 (или 3.33). Роликовые системы медленнее теряют ресурс при увеличении нагрузки.
Коэффициенты коррекции ресурса
| Коэффициент | Обозначение | Значение | Физический смысл |
|---|---|---|---|
| Надежности | a1 | 0.21 – 1.0 | Позволяет рассчитать ресурс для вероятности безотказной работы выше 90% (например, 99%). |
| Твердости | fH | 0.5 – 1.0 | Применяется, если твердость вала или направляющей ниже 58 HRC. |
| Температуры | fT | 0.5 – 1.0 | Снижает расчетный ресурс при эксплуатации при температурах свыше 100°C. |

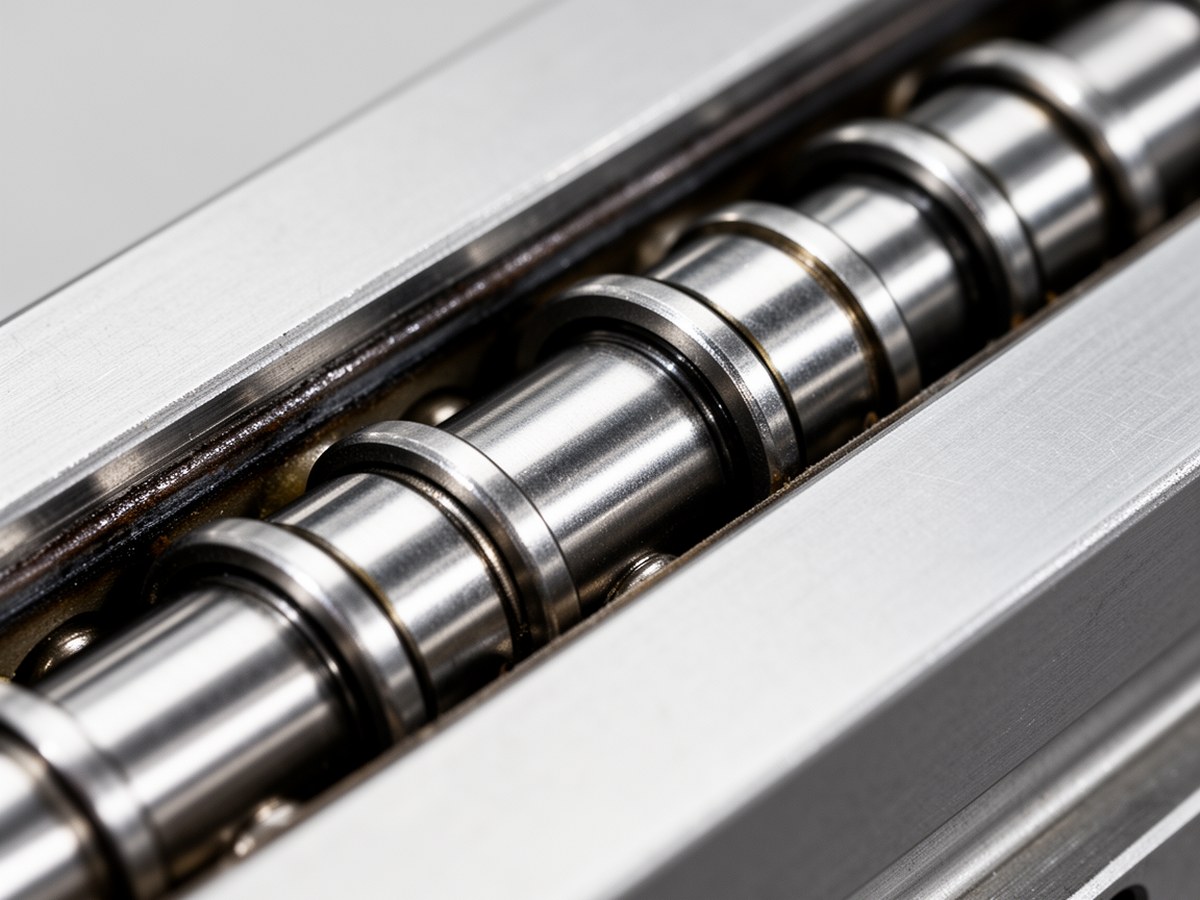

Тела качения и ресурс
Форма тел качения определяет пятно контакта и, соответственно, показатель степени в формуле расчета долговечности.
Влияние преднатяга на характеристики узла
Преднатяг (preload) создает внутренние напряжения в подшипнике за счет установки тел качения с отрицательным зазором (натягом). Выбор этого параметра напрямую влияет на работу всего механизма.
Преимущества преднатяга
- Полное устранение люфта в каретке.
- Повышение статической и динамической жесткости узла.
- Снижение уровня вибраций при фрезеровании или высоких ускорениях.
Недостатки и ограничения
- Увеличение сопротивления движению (трения).
- Повышенное тепловыделение при высоких скоростях.
- Снижение расчетного ресурса (L10), так как преднатяг добавляет постоянную внутреннюю нагрузку к эквивалентной.
Конструирование и компоновка узла
После завершения расчетов переходят к конструированию механизма. Долговечность линейных подшипников напрямую зависит от точности обработки базовых поверхностей станины. Отклонения в параллельности или копланарности направляющих вызовут перекос, который многократно увеличит эквивалентную нагрузку.
Выбор системы смазки
Смазка разделяет металлические поверхности, снижает трение и отводит тепло. Выбор зависит от скорости и условий обслуживания.
| Тип смазки | Применение | Особенности проектирования |
|---|---|---|
| Консистентная (пластичная) | Стандартные скорости, нормальные условия. | Требует установки пресс-масленок. Проста в обслуживании, хорошо удерживается в каретке. |
| Масляная (жидкая) | Высокие скорости, интенсивный отвод тепла. | Необходима система трубопроводов, дозаторов и сборников отработанного масла. |
| Твердая (полимерная) | Вакуум, чистые помещения, пищевая промышленность. | Не требует обслуживания, но имеет ограничения по максимальной скорости и теплоотводу. |
Расчет линейных подшипников требует компромисса между жесткостью, грузоподъемностью и габаритами узла. Стандартизированные методики ISO и ГОСТ дают предсказуемый и надежный результат.
