Коротко главное
- Расчетный момент ($T_{расч}$) всегда выше номинального ($T_{ном}$) из-за сервисных и ударных коэффициентов.
- Ресурс L10 для роликовых муфт рассчитывается с показателем степени 10/3, для шариковых, 3.
- При частых включениях обязателен тепловой расчет, чтобы смазка не перегрелась.
- Максимальная скорость ограничена центробежными силами, которые выталкивают ролики из клиновых пазов.

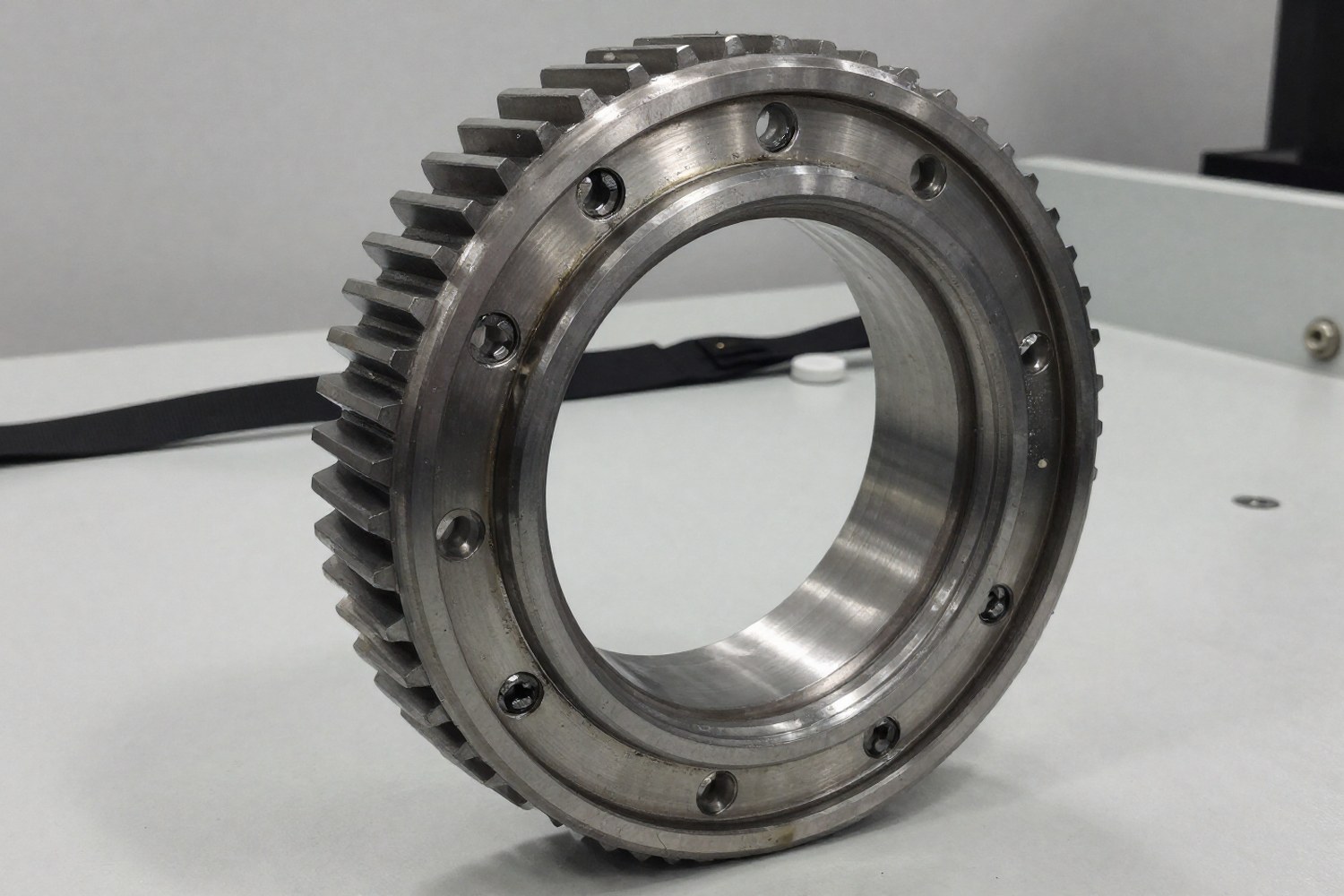

Обгонная муфта (механизм свободного хода) передает крутящий момент в одном направлении и обеспечивает свободный ход в обратном. Ошибки при подборе типа или расчете параметров ведут к ускоренному износу, разрушению зацепления или перегреву узла. Подбор опирается на четыре проверки: по крутящему моменту, по скорости, по ресурсу и по тепловыделению.
Принципы работы и классификация
Тип муфты задаёт методику расчета. Конструкция механизма зацепления ограничивает допустимые нагрузки и скорости.
Роликовые муфты
Блокировка происходит за счет заклинивания роликов в сужающемся зазоре между внутренней звездочкой и наружной обоймой. Высокая нагрузочная способность в компактном исполнении. Чувствительны к ударным нагрузкам и требуют точной смазки.
Применение: конвейеры, редукторы, горнодобывающее оборудование, муфты свободного хода генераторов.
Кулачковые муфты
Зацепление осуществляется за счет взаимодействия кулачков. Включаются мгновенно, без проскальзывания. Устойчивее к ударам, но передаваемая мощность при тех же габаритах ниже, чем у роликовых.
Применение: автоматические трансмиссии, стартерные системы, текстильное оборудование.
Храповые и фрикционные
Храповые муфты (с собачкой) просты и устойчивы к загрязнениям, но работают шумно и с ударом. Фрикционные муфты включаются плавно и защищают от перегрузок за счет проскальзывания, но сильно нагреваются.
Применение: ручной инструмент, сельскохозяйственная техника, прецизионные механизмы.
Важно: Роликовые муфты, наиболее распространенный выбор для общих промышленных применений. Для высокоскоростных приводов с частыми переключениями предпочтительнее кулачковые механизмы: в них нет инерции роликов.
Исходные данные
Для расчета требуются следующие параметры:
- Номинальный крутящий момент ($T_{ном}$): момент, передаваемый приводом в штатном режиме.
- Скорость вращения ($n$): как ведущего, так и ведомого вала (об/мин).
- Режим работы: количество пусков в час и за день, характер нагрузки (равномерная, умеренная, ударная).
- Условия эксплуатации: температурный диапазон, наличие пыли, влаги или агрессивных сред.
- Геометрические ограничения: диаметр вала, доступное пространство по диаметру и длине муфты.
Расчет крутящего момента
Расчетный момент должен превышать номинальный с запасом. Одного номинального момента двигателя, не единственный критерий выбора.
Где:
- $T_{расч}$, расчетный крутящий момент [Н·м];
- $T_{ном}$, номинальный крутящий момент привода [Н·м];
- $K_{сервис}$, коэффициент сервисной нагрузки, зависящий от характера работы привода;
- $K_{удар}$, коэффициент ударной нагрузки, учитывающий пиковые значения момента.
Чтобы покрыть неточности расчетов и старение компонентов, часто добавляют коэффициент запаса $K_{доп}$ (1.1–1.3) либо подбирают ближайшую большую модель из каталога.
Таблица коэффициентов сервисной нагрузки ($K_{сервис}$)
| Тип привода | Значение $K_{сервис}$ |
|---|---|
| Легкий режим (вентиляторы, насосы, <10 пусков/день) | 1.0 – 1.2 |
| Умеренный режим (конвейеры, смесители, 10-20 пусков/день) | 1.2 – 1.5 |
| Тяжелый режим (дробилки, центрифуги, частые пуски) | 1.5 – 2.0 |
| Очень тяжелый режим (экскаваторы, пресс-машины, резкие остановки) | 2.0 – 2.5 |
Примечание: Для роликовых муфт при сильных ударных нагрузках берите верхние значения диапазона или увеличивайте $K_{удар}$: ролики хуже переносят пики, чем кулачки.
Таблица коэффициентов ударной нагрузки ($K_{удар}$)
| Характер нагрузки | Значение $K_{удар}$ |
|---|---|
| Равномерная, без рывков | 1.0 – 1.2 |
| Умеренные удары (небольшие заклинивания, неравномерность) | 1.2 – 1.5 |
| Сильные удары (частые заклинивания, резкие торможения) | 1.5 – 2.0 |
| Экстремальные удары (разрушение оборудования, блокировка вала) | > 2.0 |
Примечание: При выборе модели ориентируйтесь на $T_{расч}$. Допустимый крутящий момент выбранной муфты ($T_{доп}$) должен быть не меньше $T_{расч}$.
Проверка по скорости и ресурсу (L10)
Момент может быть в допуске, но муфта выйдет из строя из-за центробежных сил на высоких оборотах или от усталости материала.
1. Проверка по предельной скорости
У каждой обгонной муфты есть предельно допустимая скорость вращения ($n_{max.доп}$). Если её превысить, центробежная сила выталкивает ролики из клиновых пазов, и муфта перестаёт блокироваться.
Где $K_{n}$, коэффициент запаса по скорости (обычно 1.2–1.5). У роликовых муфт предельная скорость чаще ниже, чем у кулачковых, из-за инерции роликов.
2. Расчет ресурса L10
Для роликовых и шариковых обгонных муфт ресурс считают по методике, аналогичной подшипникам качения. Ресурс $L_{10}$ это количество оборотов или часов, которое 90% муфт проходят без признаков усталости.
Или в часах:
Где:
- $C$, динамическая грузоподъемность муфты (справочное значение, Н);
- $P$, эквивалентная динамическая нагрузка (Н);
- $p$, показатель степени, зависящий от типа зацепления:
- $p = 3$ для шариковых муфт;
- $p = 10/3 \approx 3.33$ для роликовых муфт.
Внимание: Ошибка с показателем степени $p$, частая причина неверного расчета ресурса. Роликовые муфты сильнее теряют ресурс при перегрузках (показатель 3.33), чем шариковые (3).
Важно: Значение $C$ (динамическая грузоподъемность), справочный параметр конкретного производителя, единых стандартов нет. Берите его из каталога выбранной модели. Нагрузка $P$ в формуле соответствует расчетному моменту $T_{расч}$, приведенному к силе на эффективном радиусе зацепления. Для упрощенных расчетов можно принять $P \approx T_{расч} / r_{эфф}$, где $r_{эфф}$, эффективный радиус ролика или шарика.
Тепловой баланс и условия эксплуатации
Тепловыделение важно для фрикционных муфт и для роликовых при частых включениях. Перегрев деградирует смазку, снижает твердость материалов и меняет зазоры.
Оценка тепловыделения
Энергия $Q$, выделяемая при одном включении муфты (в Джоулях):
Где:
- $\mu$, коэффициент трения;
- $T$, крутящий момент [Н·м];
- $\Delta \omega$, разница угловых скоростей до синхронизации [рад/с];
- $t_{вкл}$, время одного включения [с].
Средняя мощность тепловыделения ($P_{тепл}$, Вт) при частоте включений $f$ (1/с):
Если тепло не отводится корпусом или внешним путем, температура муфты превысит допустимую для смазки: обычно 80–120 °C для пластичных смазок, до 200 °C для синтетических.
Влияние среды и материалов
- Температура: стандартные стали (100Cr6) теряют твердость выше 120 °C. Для высоких температур нужны специальные сплавы и термостойкие смазки.
- Коррозия: в агрессивных средах (пищевая промышленность, морская вода) требуются муфты из нержавеющей стали или с защитными покрытиями (цинк, никель). От пыли и влаги защищают уплотнения, выбирают исполнения IP54 и выше.
- Смазка: влияет на коэффициент трения и температурный диапазон. Густая смазка затрудняет движение роликов на холоде, жидкая вытекает на высоких скоростях. Вязкость смазки напрямую определяет момент блокировки.
Критерии выбора модели
Параметры муфты сверяют с каталогом. Алгоритм:
- Фильтрация по моменту: оставить модели, где $T_{доп} \ge T_{расч}$.
- Фильтрация по скорости: исключить модели, где $n_{раб} > n_{max.доп}$.
- Проверка габаритов: внешний диаметр и длина муфты должны поместиться в узел.
- Проверка крепления: совпадение диаметра вала и типа шпоночного паза или шлицев.
- Дополнительные условия: наличие уплотнений, температурный диапазон — материал корпуса.
Пример расчета для конвейера
Исходные данные:
- Номинальный момент $T_{ном} = 350$ Н·м;
- Скорость $n = 300$ об/мин;
- Режим: умеренные нагрузки, 15 пусков/день (пыльная среда).
Расчет:
- Коэффициенты: $K_{сервис} = 1.3$, $K_{удар} = 1.5$.
- Расчетный момент: $T_{расч} = 350 \times 1.3 \times 1.5 = 682.5$ Н·м.
- Муфта с $T_{доп} \ge 682.5$ Н·м (например, 750–800 Н·м).
- Скорость 300 об/мин для роликовых муфт допустима, предельные скорости обычно 2000+ об/мин.
- Пыльная среда, исполнение с уплотнениями.
Ошибки при монтаже
Даже идеально рассчитанная муфта выйдет из строя при неправильной установке. Основные ошибки:
- Перекос вала: приводит к неравномерному износу роликов и разрушению пружин. Требует точной соосности.
- Неправильная затяжка: слишком сильная затяжка фиксирующих винтов может деформировать обойму, слишком слабая приведет к проскальзыванию и износу посадочного места.
- Отсутствие смазки или неверный тип: использование неподходящей смазки (например, литол при высоких скоростях) приводит к заклиниванию или вытеканию.
Итог: расчет обгонной муфты это подбор между передаваемым моментом, скоростью и тепловыделением. Стандартные коэффициенты сервиса и правильный показатель степени $p$ при расчете ресурса помогают избежать поломок на раннем этапе.
