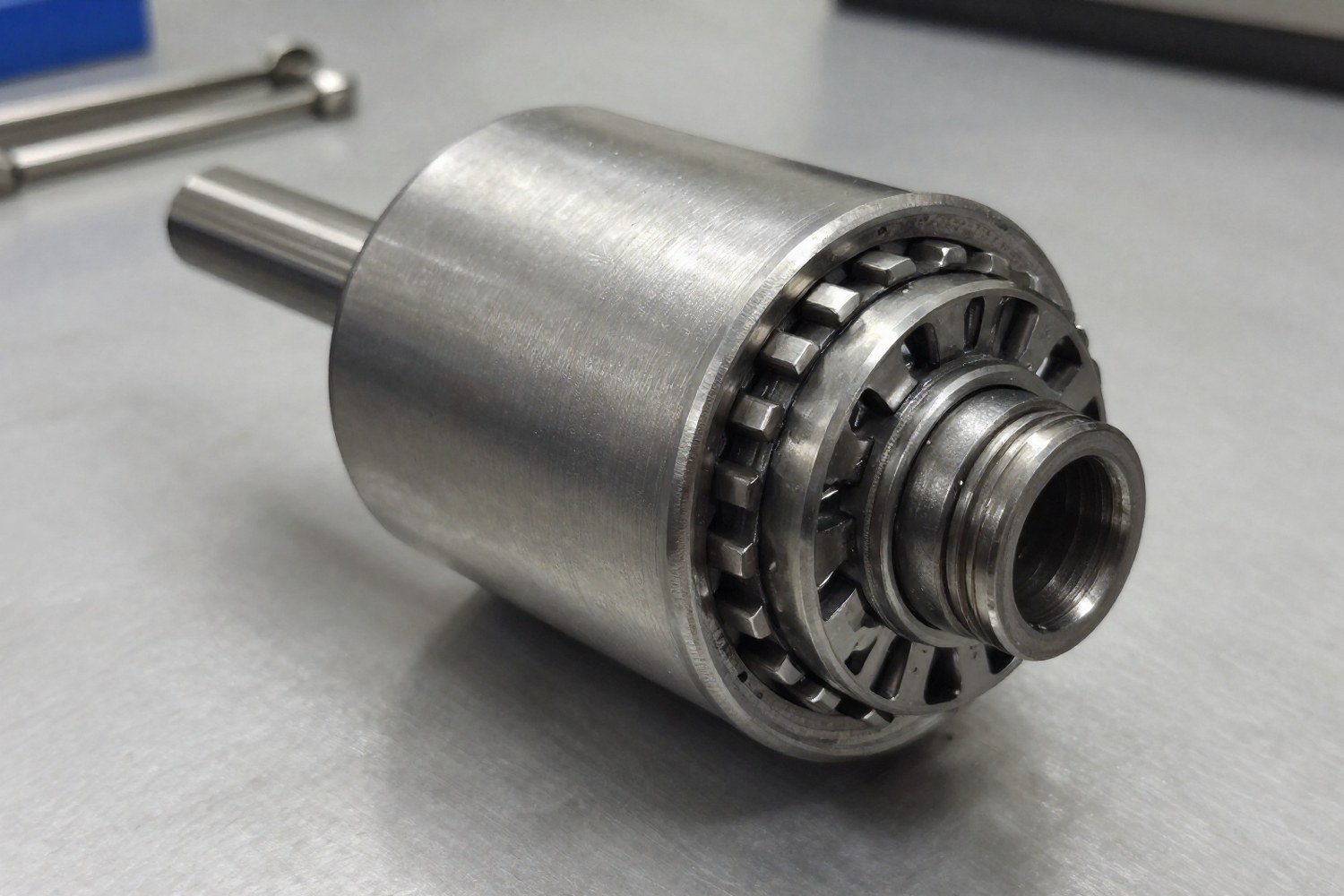

Обгонная муфта, или муфта свободного хода, — это механическое устройство, которое передает крутящий момент только в одном направлении и автоматически разъединяет валы при превышении ведомым валом скорости ведущего или при реверсивном вращении. В промышленных приводах, конвейерных системах, дробильном оборудовании и прокатных станах такие муфты выполняют функцию защиты от перегрузок и предотвращения обратного хода.
Коротко главное
- Номинальный момент (T_nom) не учитывает пиковые нагрузки; расчетный момент (T_design) должен включать сервис-фактор и коэффициент динамичности.
- Для циклических нагрузок используется расчет эквивалентного момента (T_eq) по закону кубического усреднения (для роликовых/храповых муфт).
- Ударные нагрузки рассчитываются через момент инерции (J) и время срабатывания (Δt); игнорирование этого параметра ведет к разрушению элементов зацепления.
- Храповые и эксцентриковые муфты устойчивее к ударам, чем роликовые и фрикционные, но требуют демпфирования или специальных профилей кулачков.
Основная ошибка при проектировании — выбор муфты исключительно по номинальному крутящему моменту, рассчитанному для установившегося режима. В реальных условиях эксплуатации нагрузки носят переменный, циклический или ударный характер. Неучет динамических составляющих приводит к усталостному разрушению элементов зацепления, износу беговых дорожек и, как следствие, к аварийным остановкам оборудования.
Классификация и выбор типа муфты по устойчивости к ударам
Выбор конструктивного типа обгонной муфты определяет ее способность воспринимать динамические и ударные нагрузки. Различия в принципе действия (заклинивание элементов, зубчатое зацепление, трение) диктуют различные пределы прочности.
| Тип муфты | Принцип действия | Устойчивость к ударам | Ограничения |
|---|---|---|---|
| Роликовые | Заклинивание роликов между коническими кольцами | Средняя | Чувствительность к вибрациям, износ контактных поверхностей |
| Храповые | Зацепление собачки с храповиком | Высокая | Импульсный характер передачи момента, шумность |
| Фрикционные (спрэг) | Заклинивание фрикционных элементов (сухарей) | Низкая | Требуют точной настройки, чувствительны к температуре |
| Эксцентриковые | Заклинивание кулачков за счет эксцентриситета | Высокая | Повышенные требования к точности изготовления |
Роликовые муфты обеспечивают высокую нагрузочную способность при компактных размерах за счет линейного контакта. Однако при резких ударных нагрузках ролики могут деформироваться, а беговые дорожки — получать выкрашивания. Они подходят для систем с умеренными динамическими воздействиями.
Храповые и эксцентриковые муфты передают нагрузку через кромки зубьев или кулачков. Конструкция допускает значительные перегрузки без пластической деформации основных элементов, но требует учета инерционных сил при срабатывании. Эти типы предпочтительны для дробилок, прессов и конвейеров с тяжелыми условиями пуска.
Фрикционные муфты (спрэг) обеспечивают плавное зацепление, но их ресурс сильно зависит от качества смазки и температурного режима. При ударных нагрузках фрикционные элементы могут перегреваться и терять свойства заклинивания, что снижает надежность узла.
Методика расчета эквивалентного крутящего момента
Для систем с циклическими нагрузками (пуск — работа — стоп, переменное сопротивление) использование номинального момента недопустимо. Необходимо рассчитать эквивалентный крутящий момент (Teq), который по степени износа эквивалентен реальной переменной нагрузке.
Где:
- Ti — крутящий момент на i-м участке цикла, Н·м;
- ti — время действия момента Ti, с;
- Степень 3 обусловлена зависимостью ресурса подшипников и элементов зацепления от куба нагрузки (согласно теории усталостной прочности).
Пример расчета Teq для конвейера
Цикл работы конвейера (60 секунд):
- Пуск/Разгон: T1 = 2500 Н·м, t1 = 2 с.
- Рабочий режим: T2 = 1200 Н·м, t2 = 50 с.
- Торможение/Стоп: T3 = 0 Н·м, t3 = 8 с.
Расчет:
В данном случае эквивалентный момент (1283 Н·м) превышает средний рабочий момент (1200 Н·м), что требует подбора муфты с запасом по номиналу. Обратите внимание: участки с нулевым моментом (t3) входят в знаменатель суммы времени, так как они влияют на среднее значение нагрузки за полный цикл.
Учет ударных нагрузок и коэффициента динамичности
Ударные нагрузки возникают при резких изменениях скорости вращения, заклинивании ведомого механизма или попадании инородных предметов. Они характеризуются кратковременным действием (миллисекунды) и амплитудой, многократно превышающей номинальную.
Расчет ударного момента
Ударный момент (Timpact) определяется через момент инерции системы и время срабатывания муфты:
Где:
- J — приведенный момент инерции вращающихся масс (ведущий вал + муфта), кг·м²;
- Δω — изменение угловой скорости (ω1 - ω2), рад/с;
- Δt — время срабатывания муфты (время заклинивания), с. Обычно составляет от 0,001 до 0,01 с для роликовых и храповых муфт.
Влияние времени срабатывания
Чем меньше время Δt, тем выше пиковый ударный момент. Роликовые муфты срабатывают очень быстро, что генерирует высокие пики нагрузки на валы, но обеспечивает надежное зацепление. Храповые муфты могут иметь большее время зацепления, что снижает пиковый момент, но увеличивает риск проскальзывания.
Роль момента инерции
Увеличение массы ведомых частей (J) линейно увеличивает ударный момент. При проектировании тяжелых приводов необходимо минимизировать J или использовать демпферы для увеличения Δt.
Коэффициент удара (Kimpact)
На практике полный расчет через J и Δt часто заменяется использованием эмпирического коэффициента удара, который умножается на эквивалентный момент:
| Тип оборудования | Условия работы | Kimpact |
|---|---|---|
| Конвейеры | Нормальные (сыпучие грузы) | 1,5 – 2,0 |
| Конвейеры | Тяжелые (крупнокусковой материал) | 2,0 – 3,0 |
| Дробилки | Нормальные | 2,5 – 3,5 |
| Дробилки | Тяжелые (забивание камеры) | 3,5 – 5,0 |
| Прокатные станы | Нормальные | 2,0 – 3,0 |
Определение сервис-фактора и расчетного момента
Итоговый выбор муфты производится по расчетному крутящему моменту (Tdesign), который должен быть меньше или равен номинальному моменту муфты (Tnom), указанному в каталоге производителя.
Где:
- Ks — сервис-фактор (коэффициент безопасности), учитывающий условия эксплуатации (температуру, пыль, частоту пусков).
- Kd — коэффициент динамичности (учет пиковых нагрузок). Часто равен Kimpact или определяется как отношение Tmax к Tnom системы. Важно не дублировать учет ударов: если Kd уже включает пиковое значение, умножать его на Kimpact повторно не следует.
| Условия эксплуатации | Описание | Ks |
|---|---|---|
| Легкие | Равномерная нагрузка, редкие пуски, чистая среда | 1,0 – 1,2 |
| Средние | Умеренные колебания, регулярные пуски | 1,2 – 1,5 |
| Тяжелые | Значительные колебания, частые пуски, вибрация | 1,5 – 2,0 |
| Очень тяжелые | Резкие удары, агрессивная среда, высокая температура | 2,0 – 3,0 |
Пример итогового расчета
Исходные данные:
- Teq = 920 Н·м (рассчитано выше).
- Коэффициент удара Kd = 2,5 (для дробилки, учитывает пиковую нагрузку).
- Сервис-фактор Ks = 1,7 (тяжелые условия).
Расчет:
Вывод: Требуется обгонная муфта с номинальным крутящим моментом не менее 3910 Н·м. Для обеспечения запаса прочности рекомендуется выбрать муфту с Tnom = 4000–4500 Н·м.
Типичные ошибки при подборе и проектировании
- Игнорирование момента инерции ведомой части. При остановке привода кинетическая энергия вращающихся масс преобразуется в ударную нагрузку на муфту. Если J велико, даже короткий стоп может превысить предел прочности роликов или собачек.
- Неверный выбор типа муфты под характер нагрузки. Использование фрикционных муфт в системах с частыми ударами без температурного контроля приводит к «выгоранию» фрикционных элементов.
- Пренебрежение температурными расширениями. При нагреве от внешнего источника или внутреннего трения габариты муфты меняются. Для роликовых муфт это может привести к самопроизвольному заклиниванию или, наоборот, к потере сцепления. Для фрикционных муфт при высоких температурах требуется использование высокотемпературных консистентных смазок или масляного охлаждения.
- Ошибки в единицах измерения. При расчете через J и Δt важно использовать СИ: J в кг·м², ω в рад/с, t в секундах. Использование об/мин без перевода в рад/с дает ошибку в 6,28 раза.
- Неверное применение кубической степени. Формула с кубом (степень 3) верна для роликовых и храповых муфт. Для фрикционных муфт степень часто составляет 2 или 1,5. Использование степени 3 для фрикционных элементов приведет к завышению требуемого момента.
Нормативная база и стандарты
Расчет обгонных муфт базируется на общих стандартах для механических муфт и подшипниковых узлов. При проектировании следует учитывать:
- ISO 15530 — Муфты. Общие технические требования.
- ISO 14947 — Муфты. Методы расчета (проверка актуальности для конкретного типа муфты, так как стандарты часто носят общий характер).
- ГОСТ Р МЭК 60034-1 — Вращающиеся электрические машины. Номинальные данные и методы расчета (для привязки к электродвигателям).
- ISO 281 — Подшипники качения. Динамическая грузоподъемность и расчет ресурса (применимо к роликовым обгонным муфтам, так как они конструктивно близки к игольчатым подшипникам).
Рекомендуется всегда сверять полученные расчетные значения с каталогными данными производителя, так как они могут использовать собственные методики учета динамических коэффициентов. Обратите внимание, что Tnom в каталогах часто дан для непрерывной работы, а для прерывистой/ударной работы требуется пересчет по времени цикла.
