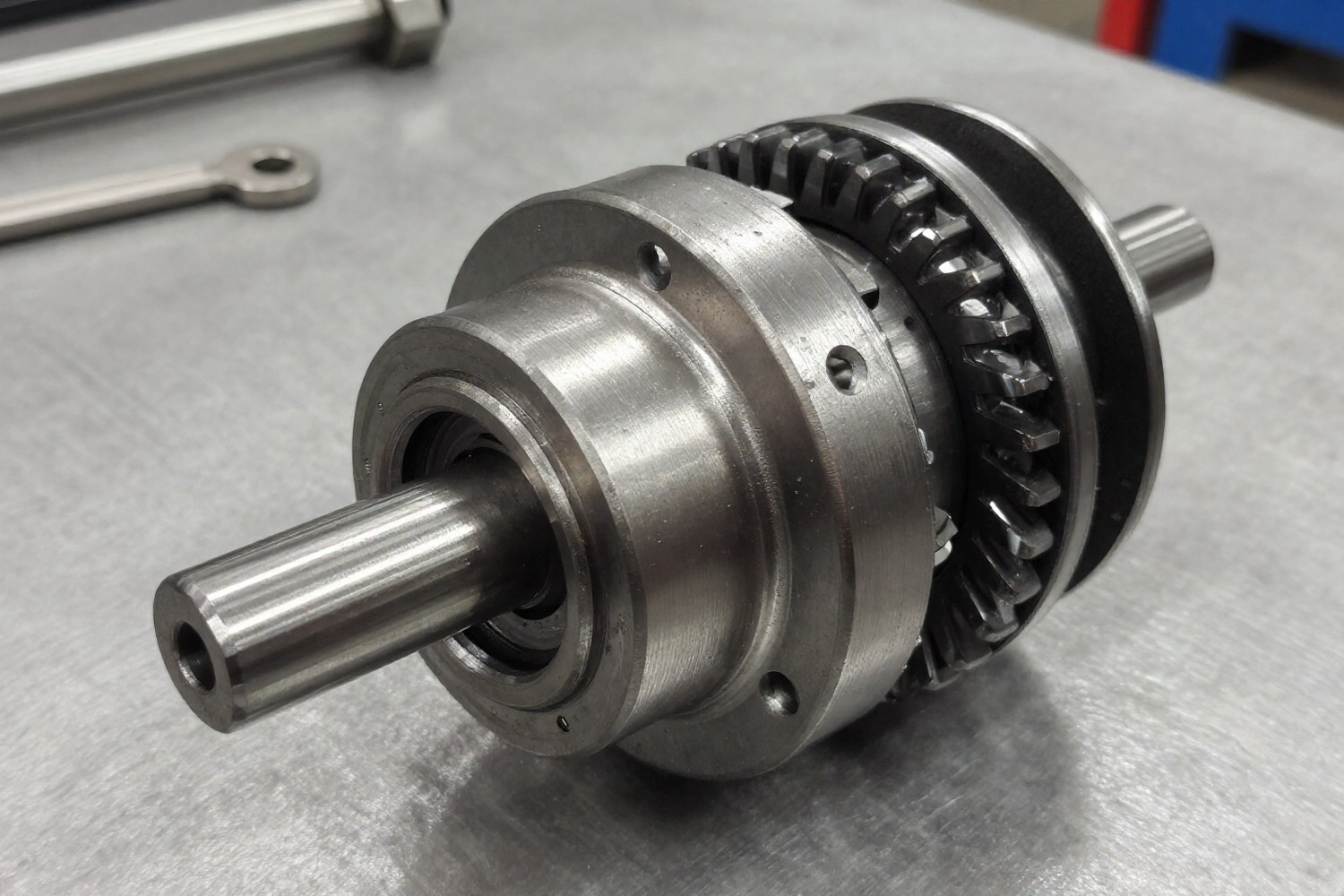

Обгонная муфта передает крутящий момент только в одном направлении. В моменты включения и выключения подшипники узла испытывают пиковые нагрузки, часто превышающие номинальные. Расчет опирается на стандарт ISO 281 (ГОСТ 18855) и учитывает суммирование радиальных и осевых сил с поправкой на динамические режимы.
Коротко главное
- Эквивалентная нагрузка считается по P = X·Fr + Y·Fa (ISO 281 / ГОСТ 18855).
- Радиальная составляющая Fr зависит от крутящего момента, массы вращающихся деталей и несоосности опор.
- Осевая сила Fa появляется из-за теплового расширения, натяжения пружин и осевых компонент в зацеплении.
- Коэффициенты X и Y определяются типом подшипника и отношением Fa/Fr, значения берут в каталогах.
- Для обгонных муфт всегда учитывают коэффициент режима fw 1.5–3.0 из-за ударов при срабатывании.
Классификация нагрузок на подшипники обгонной муфты
Для расчета внешние воздействия разделяют на три категории. В обгонных муфтах (роликовых, храповых, фрикционных) источники нагрузок специфичны из-за наличия зажимных элементов, роликов или собачек.
| Тип нагрузки | Направление | Основные источники возникновения в обгонной муфте |
|---|---|---|
| Радиальная (Fr) | Перпендикулярно оси вала |
|
| Осевая (Fa) | Параллельно оси вала |
|
| Моментная | Изгибающий момент |
|
Расчет эквивалентной нагрузки: основная формула
Подбор подшипника ведут по динамической грузоподъемности. Она должна превышать эквивалентную динамическую нагрузку (P), величину, которая переводит комбинированное нагружение в эквивалентную радиальную нагрузку при том же ресурсе подшипника.
Где:
- P — эквивалентная динамическая нагрузка, Н (или кН).
- Fr — фактическая радиальная нагрузка, Н.
- Fa — фактическая осевая нагрузка, Н.
- X — радиальный коэффициент нагрузки (зависит от типа подшипника и отношения Fa/Fr).
- Y — осевой коэффициент нагрузки (зависит от типа подшипника и геометрии дорожки качения).
Если отношение Fa / Fr \le e (где e, предельное отношение, зависящее от типа подшипника), осевая нагрузка учитывается слабо или не учитывается вовсе (X=1, Y=0 для некоторых типов). При Fa / Fr > e вклад осевой нагрузки возрастает, и коэффициенты X и Y принимают максимальные значения.
Определение радиальной нагрузки (Fr)
Радиальная нагрузка в обгонной муфте — это сумма усилий, действующих перпендикулярно оси вращения.
1. Нагрузка от передаваемого крутящего момента
При передаче момента ролики или собачки давят на обойму. Для роликовых муфт радиальная реакция от зацепления рассчитывается так:
Где:
- M — номинальный крутящий момент, Н·м.
- R — радиус расположения центров роликов, м.
- n — количество роликов, одновременно участвующих в передаче момента (обычно 2–4, зависит от угла зацепления).
- μ — коэффициент трения в зоне зацепления (для стали по стали ~0.1–0.15, зависит от смазки).
2. Центробежная нагрузка
На высоких скоростях вращения (n > 3000 об/мин) ролики отжимаются от обоймы, увеличивая радиальную нагрузку на подшипники вала:
Где m, масса ролика, ω, угловая скорость, r, радиус центра масс ролика.
3. Нагрузка от несоосности
Если обгонная муфта соединяет два вала (например, двигатель и редуктор), погрешности монтажа создают дополнительную радиальную силу. Допустимые биения обычно регламентируются ГОСТ 20761. Превышение допустимого перекоса на 20% может сократить ресурс подшипника на 50%.
Определение осевой нагрузки (Fa)
Осевые нагрузки, частая причина отказов. В обгонных муфтах они возникают из-за:
- Теплового расширения: При интенсивной работе (частые включения) муфта нагревается. Если вал и корпус расширяются по-разному, возникает осевое давление на подшипники.
- Предварительного натяга: Пружины, удерживающие ролики в зоне зацепления, создают постоянное осевое усилие, которое передается на внутренние кольца подшипников.
- Геометрии зацепления: В конических роликовых муфтах или муфтах с косозубыми элементами появляется осевая составляющая от радиальных сил.
Расчет осевой нагрузки от натяга пружин:
Где k, жесткость пружины, x, величина сжатия.
Коэффициенты X и Y для типов подшипников
Выбор коэффициентов X и Y важен для точности расчета. Они зависят от типа подшипника и отношения осевой нагрузки к радиальной. Ниже приведены типовые значения для основных типов подшипников, используемых в обгонных муфтах.
| Тип подшипника | Условие | Коэффициент X | Коэффициент Y | Примечание |
|---|---|---|---|---|
| Шариковый радиальный (60000) | Fa/Fr ≤ e | 1.0 | 0.0 | Осевая нагрузка не входит в расчет эквивалентной динамической нагрузки при данном соотношении. |
| Шариковый радиальный (60000) | Fa/Fr > e | 0.56 | ~2.3* | *Значение Y зависит от угла контакта и размера подшипника (см. каталог производителя). |
| Цилиндрический роликовый (NU) | Fa/Fr ≤ e | 1.0 | 0.0 | Не воспринимает осевые нагрузки (кроме случайных). |
| Конический роликовый (30000) | Fa/Fr ≤ e | 0.4 | ~1.5 | Хорошо подходят для комбинированных нагрузок обгонных муфт. |
| Конический роликовый (30000) | Fa/Fr > e | 0.4 | ~1.5 | Y часто принимают постоянным для данного типа, но значение зависит от угла контакта. |
| Радиально-упорный шариковый (70000) | Fa/Fr ≤ e | 0.92 | 0.0 | Зависит от угла контакта (α: 15°, 25°, 40°). |
Учет динамических режимов и коэффициентов безопасности
Обгонная муфта работает в переменном режиме. Моменты включения (зацепления) сопровождаются ударами. Чтобы учесть это, к расчетной нагрузке P применяют коэффициент режима работы (f_w).
Типовые значения f_w:
| Условия эксплуатации | Коэффициент f_w | Описание |
|---|---|---|
| Плавная работа | 1.0 – 1.2 | Равномерное вращение без рывков (для обгонных муфт бывает редко). |
| Умеренные удары | 1.2 – 1.8 | Стандартные промышленные приводы, периодические включения. |
| Сильные удары | 1.8 – 3.0 | Частые включения и выключения, инерционные нагрузки, заклинивания. |
Расчет статической нагрузки (P0)
Помимо динамического расчета, проверяют подшипник на статическую грузоподъемность (C0). При заклинивании обгонной муфты (lock-up) или резком торможении возникают пиковые статические нагрузки. Они могут вызвать пластическую деформацию дорожек качения даже при коротком времени воздействия.
Где X0 и Y0, коэффициенты статической нагрузки (обычно X0=0.6, Y0 зависит от типа подшипника). Расчетная статическая нагрузка P0 не должна превышать допустимую статическую грузоподъемность C0 с учетом коэффициента безопасности.
Пример расчета нагрузки
Задача: Подобрать подшипник для вала роликовой обгонной муфты.
Исходные данные:
- Тип подшипника: Шариковый радиальный (серия 6205).
- Крутящий момент M = 50 Н·м.
- Радиус расположения роликов R = 0.04 м.
- Количество роликов, передающих момент n = 3.
- Коэффициент трения μ = 0.12.
- Осевая нагрузка от натяга пружин Fa = 150 Н.
- Вес узла и центробежные силы пренебрежимо малы для данного примера.
Шаг 1. Расчет радиальной нагрузки (Fr)
Шаг 2. Определение коэффициентов X и Y
Для подшипника 6205 (стандартный радиальный шариковый) возьмем типичные значения из каталога:
e ≈ 0.22, Y ≈ 2.3 (при Fa/Fr > e).
Проверяем отношение:
Так как 0.043 < 0.22 (e), осевая нагрузка мала. Применяем коэффициенты для легкого нагружения:
- X = 1.0
- Y = 0 (осевая нагрузка не входит в расчет эквивалентной динамической нагрузки при данном соотношении).
Расчетная эквивалентная нагрузка:
Шаг 3. Учет режима работы
Примем коэффициент ударности f_w = 1.5 (частые включения). Для учета возможных пиковых нагрузок можно также применить коэффициент безопасности k_s (обычно 1.2–1.5), но в данном случае мы учтем его через f_w.
Вывод: Расчетная эквивалентная нагрузка, 5.21 кН. Динамическая грузоподъемность выбранного подшипника C должна быть больше этого значения с учетом требуемого ресурса L10. Для подшипника 6205 типичное значение C составляет около 25.5 кН, что дает значительный запас прочности.
Влияние предварительного натяга
Предварительный натяг подшипников в узлах обгонных муфт повышает жесткость и устраняет люфты. Но он напрямую увеличивает осевую нагрузку Fa. В расчете необходимо суммировать:
где F_{a,pre}, усилие предварительного натяга. Избыточный натяг приводит к перегреву подшипника и снижению ресурса, поэтому его величину оптимизируют совместно с выбором зазоров.
Температурные режимы
При работе обгонных муфт температура повышается из-за трения в зоне зацепления. Высокие температуры снижают предел текучести материала и вязкость смазки. Если температура превышает +70°C, применяют температурный коэффициент f_t, который уменьшает допустимую нагрузку подшипника (см. таблицы производителей для сталей 100Cr6 и специальных марок).
Влияние типа обгонной муфты на выбор подшипника
Разные типы обгонных муфт создают различные профили нагрузок:
- Роликовые муфты: Формируют преимущественно радиальные нагрузки с умеренными осевыми компонентами. Рекомендуется использовать радиальные шариковые или цилиндрические роликовые подшипники.
- Храповые муфты: Создают ударные нагрузки при зацеплении. Берут роликовые конические подшипники с повышенной ударной стойкостью.
- Фрикционные муфты: Создают температурную нагрузку; используют термостойкие подшипники со специальными смазками.
Методы снижения нагрузок
Для увеличения ресурса подшипников обгонных муфт:
- Обеспечить высокую точность соосности валов.
- Провести балансировку роликов и зажимных элементов.
- Применять смазку с высокой термостойкостью и противоизносными присадками.
- Установить демпферы вибраций в конструкции привода.
