Расчет несущей способности ОПУ при динамических нагрузках нужен, когда опорно-поворотное устройство работает не под одной постоянной силой, а в режиме поворотов, торможений, ударов, вибраций и повторяющихся циклов. В такой задаче недостаточно сравнить максимальную нагрузку с каталожной грузоподъемностью: нужно получить эквивалентную нагрузку, учесть коэффициенты динамичности, проверить ресурс и убедиться, что болты, основание и монтажные поверхности не ограничивают фактическую несущую способность узла.
- ОПУ воспринимает осевую нагрузку Fa, радиальную нагрузку Fr и опрокидывающий момент M.
- Статическая проверка отвечает за предельные деформации, динамическая проверка отвечает за ресурс и усталость дорожек качения.
- Для переменных режимов расчет ведут по пиковым нагрузкам и, при необходимости, по циклограмме работы.
- Ориентировочные формулы допустимы только как предварительная оценка; окончательный подбор сверяют с каталогом производителя.
Что считается несущей способностью ОПУ
Опорно-поворотное устройство, или ОПУ, представляет собой подшипниковый узел большого диаметра, который соединяет неподвижную и поворотную части машины. Узел передает вертикальные силы, горизонтальные силы и моменты между рамой, платформой, стрелой, рабочим органом или другим поворотным элементом.
В инженерном расчете под несущей способностью ОПУ понимают пригодность всего узла работать при заданной комбинации нагрузок без недопустимой пластической деформации, усталостного разрушения, ускоренного износа, роста люфта и повреждения крепежа. Поэтому она зависит не только от колец и тел качения, но и от зубчатого венца, болтового соединения, жесткости присоединяемых металлоконструкций и качества монтажа.
| Классификация | Варианты | Расчетная особенность |
|---|---|---|
| По телам качения | Шариковые, роликовые, перекрестно-роликовые | Разные коэффициенты эквивалентной нагрузки и разные показатели ресурса |
| По числу рядов | Однорядные, двухрядные, трехрядные | Меняется распределение осевой нагрузки и момента между дорожками качения |
| По исполнению | С внутренним зубчатым венцом, с наружным венцом, без зубчатого венца | Для зубчатых исполнений дополнительно проверяют передачу крутящего момента |
| По точности и жесткости | Стандартные и прецизионные, включая перекрестно-роликовые | Важны люфт, жесткость, допустимое биение и монтажная плоскостность |
Статическая и динамическая проверка
Статическая несущая способность связана с предельной нагрузкой, при которой в дорожках качения, телах качения или кольцах возникают недопустимые остаточные деформации. Такая проверка важна для редких пиковых режимов: стоянки с грузом, перегрузки, аварийного торможения, кратковременного удара.
Динамическая несущая способность оценивает работу ОПУ при повторяющихся нагрузках. Основной риск здесь связан с усталостью дорожек качения и тел качения, а также с постепенным ростом люфта из-за износа. Поэтому для динамического режима используют эквивалентную нагрузку P или Pe и расчет ресурса L10.
Статическая проверка
Сравнивает расчетную комбинацию Fa, Fr и M с допустимой статической областью, статической грузоподъемностью ОПУ C0 и предельным моментом. Нужна для оценки пластической деформации и разовых перегрузок.
Динамическая проверка
Оценивает повторяемые циклы, ресурс L10, усталость дорожек качения и влияние динамических коэффициентов. Нужна для рабочих режимов с вращением и переменной нагрузкой.
Статическую и динамическую проверки нельзя заменять друг другом. ОПУ может выдерживать разовую пиковую нагрузку, но иметь недостаточный ресурс при частом повторении того же режима.
Исходные данные для расчета
Расчет несущей способности ОПУ начинается с описания реальных режимов работы. Для крана, экскаватора, поворотного стола или промышленной платформы важно разделить максимальные, средние и длительно действующие нагрузки. Если машина работает в нескольких режимах, расчет ведут по наиболее опасным сочетаниям и по циклограмме.
| Параметр | Смысл | Единицы |
|---|---|---|
| Fa | Осевая нагрузка вдоль оси вращения | Н, кН |
| Fr | Радиальная нагрузка в плоскости ОПУ | Н, кН |
| M | Опрокидывающий момент от вылета, массы, инерции или рабочего усилия | Н·м, кН·м |
| Dm | Средний расчетный диаметр дорожки качения или каталожный расчетный диаметр | м, мм |
| n | Частота вращения | об/мин |
| C | Динамическая грузоподъемность ОПУ по каталогу | Н, кН |
| C0 | Статическая грузоподъемность ОПУ по каталогу | Н, кН |
| Циклограмма | Доли времени или число циклов для разных уровней нагрузки | часы, циклы, проценты |
Кроме сил и моментов фиксируют температурный режим, смазку, загрязненность среды, наличие ударов, скорость разгона и торможения, допустимый люфт, монтажную плоскостность, класс и затяжку болтов, жесткость основания и поворотной рамы.
Виды динамических нагрузок ОПУ
Под динамической нагрузкой понимают нагрузку, которая изменяется во времени по величине, направлению или точке приложения. Для ОПУ она часто возникает не отдельно, а как сочетание нескольких воздействий.
| Вид нагрузки | Источник | Что учитывать в расчете |
|---|---|---|
| Циклическая | Повторяющиеся повороты платформы, рабочие циклы стрелы или ковша | Число циклов, амплитуду, долю времени в каждом режиме |
| Ударная | Резкое торможение, контакт рабочего органа с препятствием, рывок груза | Пиковые значения и коэффициент динамичности |
| Инерционная | Разгон и останов поворотной части | Массу, угловое ускорение, момент инерции |
| Вибрационная | Двигатели, гидравлика, неровная опора, дробильные механизмы | Частоту, амплитуду, резонансные условия |
| Комбинированная | Типичная работа спецтехники и промышленных платформ | Наиболее опасное сочетание Fa, Fr, M и режима работы |
Эквивалентная динамическая нагрузка
Для предварительного расчета разные составляющие нагрузки приводят к одной эквивалентной динамической нагрузке. Общая форма учитывает радиальную силу, осевую силу и влияние опрокидывающего момента через отношение M/Dm.
где P обозначает эквивалентную динамическую нагрузку, Н; X обозначает коэффициент радиальной нагрузки; Y обозначает коэффициент осевой нагрузки; Km обозначает коэффициент момента; Fr обозначает радиальную нагрузку, Н; Fa обозначает осевую нагрузку, Н; M обозначает опрокидывающий момент, Н·м; Dm обозначает средний диаметр, м.
Эта запись дана как обобщенная форма для предварительной оценки, а не как универсальная формула для всех типов ОПУ. Коэффициенты X, Y и Km зависят от типа ОПУ, геометрии дорожек качения, числа рядов, угла контакта и принятой производителем методики. Для шариковых, роликовых и перекрестно-роликовых исполнений они могут существенно отличаться.
| Тип ОПУ | Расчетные ограничения | На что обратить внимание |
|---|---|---|
| Шариковое | Чувствительно к ударным нагрузкам и локальным перегрузкам | Пики M, качество смазки, ресурс при частых циклах |
| Роликовое | Лучше воспринимает тяжелые нагрузки, но требует точного распределения усилий | Жесткость основания, перекос, равномерность контакта |
| Перекрестно-роликовое | Высокая жесткость и точность, повышенные требования к монтажу | Плоскостность, биение, допустимый люфт, чистота сборки |
Динамические коэффициенты
Если нагрузки меняются рывками, действуют при высокой частоте или сопровождаются ударами, расчетную нагрузку корректируют коэффициентами. В простейшем виде применяют суммарный коэффициент, который объединяет ударность, режим работы, запас по ответственности, температуру и скорость вращения.
где Ksum обозначает суммарный динамический коэффициент; Kd обозначает коэффициент динамичности; Kr обозначает коэффициент режима работы; Ks обозначает коэффициент запаса или ответственности; Kt обозначает температурную поправку; Kv обозначает поправку на скорость вращения.
где Pe обозначает скорректированную эквивалентную нагрузку, Н; P обозначает базовую эквивалентную нагрузку, Н.
| Режим оборудования | Ориентировочный Kd | Комментарий |
|---|---|---|
| Плавный поворотный стол | 1,0–1,2 | Небольшие ускорения, нет выраженных ударов |
| Крановая поворотная платформа | 1,2–1,8 | Возможны рывки груза, торможение и ветровые воздействия |
| Экскаватор или рабочая машина с ударами | 1,8–2,5 | Пики от копания, контакта с грунтом и резких маневров |
| Вибрационное или дробильное оборудование | 2,0–3,0 | Высокая вибрация и повторяющиеся импульсные воздействия |
Диапазоны коэффициентов приведены как ориентиры для ранней оценки и не являются нормативными значениями. Они не заменяют расчет по паспортной методике, испытаниям, данным производителя или динамической модели конкретной машины.
Расчет ресурса L10
Номинальный ресурс L10 показывает расчетную долговечность, которую в заданных условиях превышает большая часть однотипных подшипниковых узлов. Для ОПУ его используют осторожно, потому что крупногабаритный узел чувствителен к монтажу, смазке, загрязнениям и перекосу основания.
где L10,rev обозначает номинальный ресурс в оборотах; C обозначает динамическую грузоподъемность, Н; Pe обозначает скорректированную эквивалентную нагрузку, Н; p обозначает показатель степени. Для шариковых ОПУ обычно принимают p = 3, для роликовых ОПУ принимают p = 10/3, если иное не указано в методике производителя.
где L10,h обозначает ресурс в часах; n обозначает частоту вращения, об/мин. Такая размерность корректна только при n в оборотах в минуту и ресурсе L10,rev, рассчитанном в оборотах.
Расчет по циклограмме
Если оборудование работает в нескольких режимах, одной максимальной или средней нагрузки недостаточно. Для каждого режима определяют Pe, скорость вращения, продолжительность или число циклов, затем приводят режимы к эквивалентной нагрузке по методике производителя.
где Pe,eq обозначает приведенную эквивалентную нагрузку; Pei обозначает нагрузку в i-м режиме; qi обозначает долю времени, оборотов или циклов этого режима; p обозначает показатель ресурса. Формула показывает общий принцип и должна применяться только при совместимости с принятой расчетной методикой.
Для переменной работы учитывают не только максимальное значение Pe, но и распределение нагрузок по времени, количество повторений, скорости вращения и пуско-тормозные участки.
Проверка по каталогу и запасу
После получения Pe или Pe,eq расчетную точку сверяют с каталожной диаграммой допустимых нагрузок. Обычно проверяют динамическую грузоподъемность ОПУ C, статическую грузоподъемность ОПУ C0, допустимый опрокидывающий момент, допустимую осевую и радиальную нагрузку, а также ограничения по скорости, температуре и смазке.
где S обозначает расчетный запас по динамической грузоподъемности; C обозначает каталожную динамическую грузоподъемность, Н; Pe обозначает скорректированную эквивалентную нагрузку, Н. Допустимое значение S назначают по ответственности машины, режиму работы и методике расчета.
Производители обычно дают диаграммы Fa–M, Fr–Fa–M, допустимый момент, ресурсные кривые, ограничения скорости, схемы болтового крепления и требования к монтажной поверхности. Если доступна такая диаграмма, ее используют вместо упрощенной одномерной проверки.
Болты, основание и монтаж
Даже правильно выбранное ОПУ может быстро потерять ресурс, если посадочные поверхности неплоские, основание недостаточно жесткое, а болты затянуты неравномерно. В реальной машине нагрузка передается через кольца ОПУ в металлоконструкцию, поэтому расчет несущей способности должен включать весь силовой контур.
- Проверяют растяжение и срез болтов, предварительную затяжку, класс прочности, шаг расположения и риск раскрытия стыка.
- Учитывают потерю преднатяга при вибрации, повторных пусках, просадке покрытия и недостаточной жесткости соединяемых деталей.
- Оценивают жесткость верхней и нижней опорной конструкции, чтобы кольца не работали как компенсаторы деформации рамы.
- Контролируют плоскостность и соосность монтажных поверхностей по требованиям производителя.
- Для ОПУ с зубчатым венцом дополнительно проверяют контакт зубьев, крутящий момент, ударные нагрузки в приводе и качество зацепления.

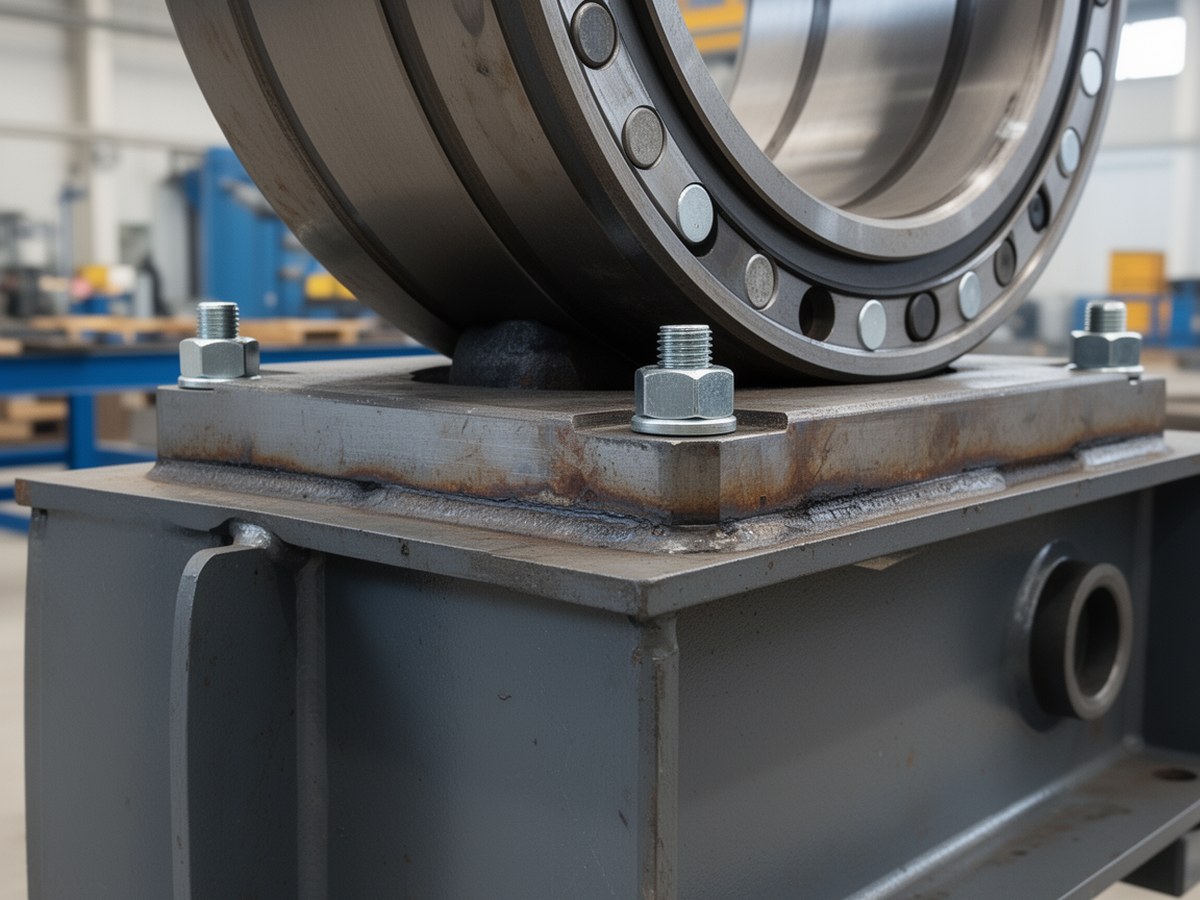

Крепление и опорная конструкция
Иллюстрация уместна рядом с разделом о болтах, преднатяге и монтажной плоскостности.
Предельные состояния и дефекты
| Признак | Возможная причина | Что проверить |
|---|---|---|
| Рост люфта | Износ дорожек качения, недостаточная смазка, перекос | Зазоры, момент затяжки, плоскостность, регламент смазки |
| Выкрашивание дорожек | Усталость от завышенной динамической нагрузки | Pe, циклограмму, ресурс L10, фактические пики нагрузки |
| Пластические вмятины | Разовая перегрузка или удар | Статическую проверку, C0, аварийные режимы |
| Повреждение болтов | Недостаточная предварительная затяжка, раскрытие стыка, вибрация | Схему крепления, класс болтов, момент затяжки, жесткость основания |
| Неравномерный износ зубьев | Перекос, неправильное зацепление, ударные нагрузки привода | Соосность, пятно контакта, крутящий момент, состояние редуктора |
Типовые ошибки расчета
Самая частая ошибка заключается в расчете только по средним нагрузкам без учета пиков. Для ОПУ это особенно опасно, потому что опрокидывающий момент и ударные воздействия могут кратковременно превышать средний рабочий уровень в несколько раз.
Смешение проверок
Статическую грузоподъемность C0 используют вместо динамической C или наоборот. В результате ресурс и предельные деформации оцениваются некорректно.
Произвольный Kd
Коэффициент динамичности выбирают без учета реального режима, торможений, ударов, вибраций и ответственности машины.
Игнорирование монтажа
В расчете принимают идеальную опору, но не проверяют монтажную плоскостность ОПУ, жесткость рамы и равномерность затяжки болтов.
Нет циклограммы
Для переменной работы учитывают один условный режим, хотя ресурс определяется распределением нагрузок, количеством циклов и скоростью вращения.
Краткий алгоритм выбора ОПУ
- Собрать Fa, Fr, M, Dm, n, пиковые нагрузки, средние нагрузки, циклограмму и условия эксплуатации.
- Определить тип ОПУ: шариковое, роликовое, перекрестно-роликовое; число рядов; наличие зубчатого венца.
- Рассчитать базовую эквивалентную динамическую нагрузку P по коэффициентам X, Y и Km из каталожной методики.
- Применить динамические коэффициенты и получить Pe для опасных рабочих режимов.
- Для переменной работы выполнить расчет по циклограмме и получить приведенную нагрузку, если это предусмотрено методикой.
- Проверить ресурс L10 и запас по динамической грузоподъемности C.
- Отдельно проверить статическую область по C0, допустимый момент и редкие аварийные сочетания.
- Проверить болты, предварительную затяжку, жесткость основания, монтажную плоскостность ОПУ, смазку, температурные ограничения и зубчатое зацепление.
- Сравнить результат с требованиями машины по ресурсу, безопасности, обслуживанию и допустимому люфту.
Приведенные формулы описывают общий порядок расчета несущей способности ОПУ при динамических нагрузках. Для рабочего проекта обязательна сверка с документацией производителя, нормативной методикой и фактическими условиями эксплуатации.
