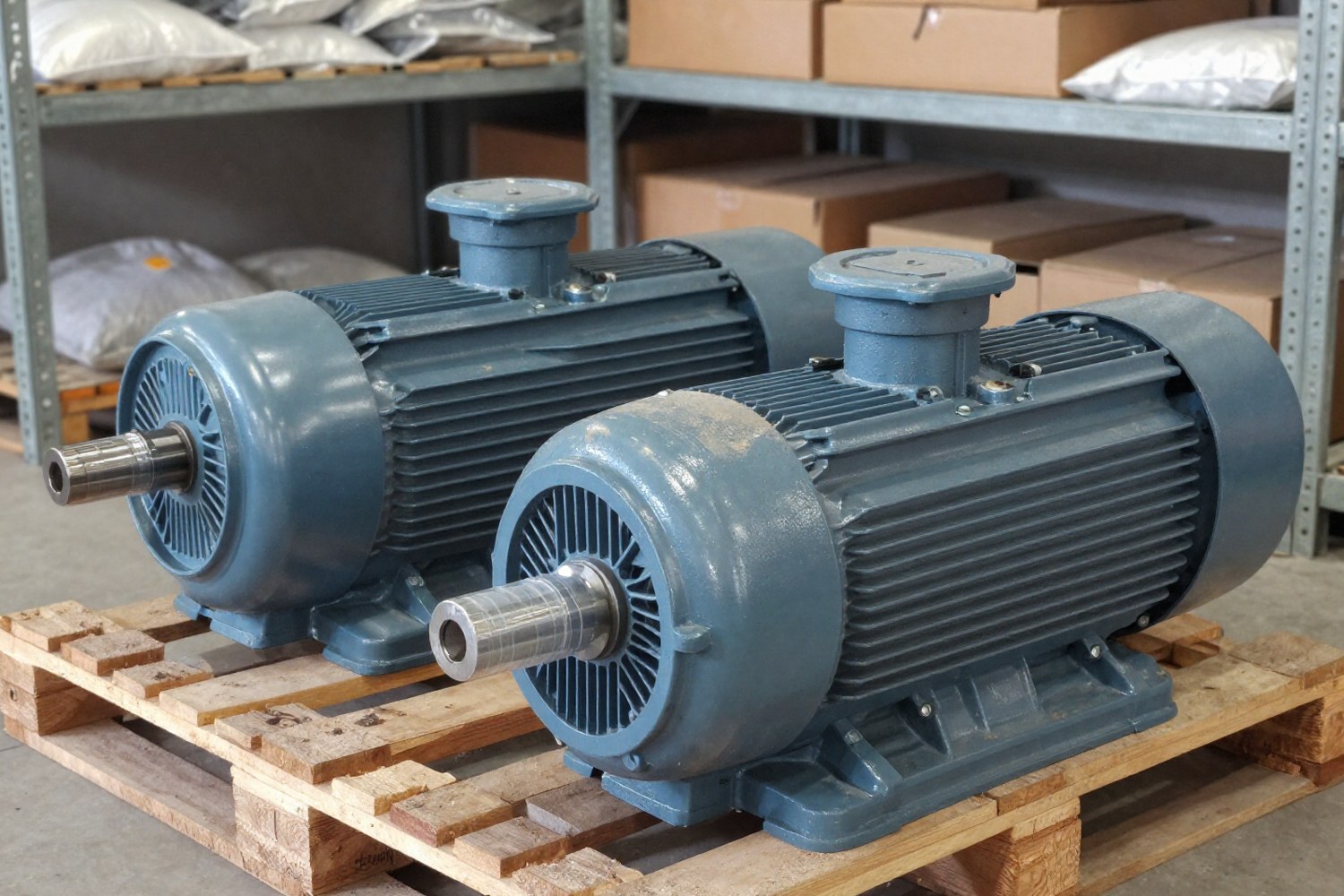

Высокомощные электродвигатели (от 100 кВт и выше) генерируют значительное количество тепла, которое необходимо эффективно отводить для предотвращения деградации изоляции и выхода из строя подшипников. В отличие от двигателей внутреннего сгорания, где тепло отводится через выхлоп и радиатор, в электродвигателях тепло генерируется в объеме обмоток и магнитопровода. Расчет системы охлаждения — это баланс между мощностью потерь и способностью теплообменника отвести это тепло в окружающих условиях.
Источники тепловыделения в электродвигателе
Прежде чем рассчитывать параметры охладителя, необходимо определить источник тепла. В электродвигателе общие потери (P_{loss}) складываются из электрических, магнитных и механических составляющих. Доля каждого компонента зависит от конструкции и режима нагрузки.
| Источник потерь | Доля от общих потерь (%) | Зависимость от нагрузки | Особенности расчета |
|---|---|---|---|
| Потери в меди статора (I^2R) | 30–40% | Пропорциональна квадрату тока | Основной источник нагрева обмоток. Растет при перегрузках. |
| Потери в меди ротора | 20–25% (асинхр.) 0% (синхр.) | Пропорциональна скольжению | Актуально только для асинхронных двигателей. В синхронных отсутствует. |
| Магнитные потери в стали | 15–25% | Почти не зависят от нагрузки | Зависят от частоты сети и магнитной индукции. Растут при использовании ЧРП. |
| Механические потери | 5–10% | Зависят от скорости вращения | Трение в подшипниках и аэродинамическое сопротивление (вентиляция). |
| Дополнительные потери | 5–15% | Комплексная | Потери в конструктивных элементах, гармоники тока, поверхностные эффекты. |
Расчет общих тепловых потерь
Базовый расчет тепловыделения производится на основе номинальной мощности и коэффициента полезного действия (КПД). Формула для определения общих тепловых потерь выглядит следующим образом:
Где: - P_{loss} — тепловые потери, Вт; - P_{nom} — номинальная механическая мощность на валу, Вт; - \eta — КПД двигателя (в долях единицы, например, 0.96).
Учет работы от частотно-регулируемого привода (ЧРП)
При питании двигателя от преобразователя частоты (инвертора) спектр тока содержит высшие гармоники. Это приводит к дополнительным потерям в стали и обмотках (потери от скин-эффекта и вихревых токов). Для корректного расчета вводится коэффициент гармоник k_{harm}:
Типичное значение k_{harm} составляет 0.05–0.15 (5–15% прироста потерь). Для двигателей с изоляцией класса F или H этот фактор критичен, так как гармоники вызывают локальный перегрев изоляции.
Потери при частичной нагрузке
Если двигатель работает не на 100% мощности, потери распределяются неравномерно. Фиксированные потери (магнитные и механические) остаются постоянными, а переменные (в меди) растут пропорционально квадрату тока. Формула для частичной нагрузки:
Где P_{fixed} — доля фиксированных потерь (обычно 0.3–0.4 от общих), I/I_{nom} — отношение рабочего тока к номинальному. Все слагаемые выражаются в Вт.
Методы охлаждения и коды IEC 60034-6
Международный стандарт IEC 60034-6 (аналог ГОСТ Р МЭК 60034-6) определяет систему обозначений (коды IC) для методов охлаждения электродвигателей. Выбор кода зависит от мощности, степени защиты (IP) и условий окружающей среды.
| Код IC | Название метода | Описание схемы | Применение |
|---|---|---|---|
| IC411 | Закрытое исполнение, самостоятельная вентиляция | Вентилятор на валу гоняет воздух по ребрам корпуса. Воздух циркулирует внутри корпуса, не контактируя с внешней средой. | Стандарт для большинства промышленных двигателей до 1000 кВт. IP54-IP55. |
| IC416 | Закрытое исполнение, независимая вентиляция | Отдельный электродвигатель приводит во вращение вентилятор, обдувающий ребра. Позволяет охлаждать двигатель даже на нулевых оборотах. | Двигатели с ЧРП, работающие на низких скоростях. |
| IC71W | Закрытое исполнение, охлаждение водой (рубашка) | В корпусе статора проточные каналы, по которым циркулирует вода. Тепло отводится через стенку статора. | Мощные двигатели (>500 кВт), где воздушное охлаждение недостаточно компактно. |
| IC86W | Прямое охлаждение обмоток водой | Охлаждающая жидкость циркулирует внутри полых медных проводников обмоток. | Ультравысокомощные генераторы и двигатели (тысячи кВт). Максимальная эффективность. |
| IC81W | Воздух-вода, замкнутый контур | Воздух внутри двигателя охлаждается через теплообменник «воздух-вода», который обдувается внешним вентилятором. | Взрывозащищенные помещения, где нельзя использовать открытый вентилятор. |
Расчет воздушного охлаждения
Для систем IC411 и IC416 основным параметром является объемный расход воздуха. Расчет базируется на уравнении теплового баланса, где тепло, отводимое воздухом, равно тепловым потерям двигателя.
Где: - Q_{air} — объемный расход воздуха, м³/с; - c_p — удельная теплоемкость воздуха при постоянном давлении (~1005 Дж/(кг·К)); - \rho — плотность воздуха, кг/м³; - \Delta T — допустимый перепад температуры воздуха на выходе и входе из охладителя (обычно 10–15 К).
Влияние высоты над уровнем моря
Плотность воздуха \rho падает с увеличением высоты. На больших высотах (более 1000 м) эффективность воздушного охлаждения снижается, так как тот же объем воздуха содержит меньше молекул для переноса тепла. Для коррекции используется поправочный коэффициент:
На практике для высот до 2000 м часто применяют упрощенное снижение номинальной мощности двигателя на 3–5% на каждые 1000 м высоты, если не предусмотрен вентилятор повышенной производительности.
Расчет жидкостного охлаждения
Жидкостное охлаждение (IC71W, IC86W) применяется, когда требуется компактность или высокая плотность отвода тепла. Жидкость (чаще всего деионизированная вода или специальная смесь) циркулирует в замкнутом контуре.
Где: - Q_{liq} — объемный расход жидкости, м³/с; - c_{p,liq} — удельная теплоемкость жидкости (для воды ~4187 Дж/(кг·К)); - \rho_{liq} — плотность жидкости (~1000 кг/м³ для воды); - \Delta T_{liq} — перепад температуры жидкости (обычно 5–10 К).
Примечание: точные требования зависят от производителя двигателя и типа изоляции.
Тепловое сопротивление и выбор теплообменника
Расчет расхода — это первый этап. Второй этап — выбор конкретного теплообменника (радиатора, охладителя). Ключевым параметром здесь является тепловое сопротивление (R_{th}), которое показывает, насколько сильно нагреется охладитель при отводе заданной мощности.
Где \Delta T — разница температур между охлаждаемой поверхностью (корпусом двигателя или теплоносителем внутри него) и окружающей средой. При выборе оборудования необходимо учитывать коэффициент загрязнения (dirt factor), который снижает эффективность теплообмена со временем. Рекомендуется закладывать запас по мощности охладителя 1.2–1.3.
Мониторинг температурного режима
Расчет системы охлаждения должен сопровождаться системой мониторинга. Основные типы датчиков:
RTD (Pt100, Pt1000)
Термометры сопротивления. Высокая точность, линейность, диапазон -200...+850°C. Устанавливаются в пазы обмоток статора (winding embeds) для непрерывного мониторинга и управления системой охлаждения.
Термисторы PTC
Полупроводниковые резисторы с положительным температурным коэффициентом. Резко меняют сопротивление при достижении пороговой температуры (например, 150°C). Используются как аварийная защита (отключение питания).
Датчики размещаются в наиболее нагреваемых точках: лобовые части обмоток, подшипники (внутренние и внешние), корпус статора. Данные с датчиков RTD передаются в систему управления двигателем (VFD), которая может регулировать скорость вентилятора или насоса в зависимости от текущей температуры.
Практический пример расчета
Рассмотрим расчет системы охлаждения для асинхронного электродвигателя мощностью 500 кВт, КПД 96%, работающего от частотного преобразователя. Условия: высота над уровнем моря 500 м, температура окружающей среды 40°C.
- Расчет базовых потерь:P_{loss} = 500 \times (\frac{1}{0.96} - 1) = 20.83 \text{ кВт}
- Учет гармоник ЧРП:
Принимаем k_{harm} = 0.10.
P_{loss, total} = 20.83 \times 1.10 = 22.91 \text{ кВт} - Выбор метода охлаждения:
Так как двигатель работает от ЧРП, выбираем IC416 (независимая вентиляция) или IC71W (водяная рубашка). Для примера возьмем воздушное охлаждение IC416.
- Расчет расхода воздуха:
Принимаем \Delta T = 15 \text{ K}. Плотность воздуха при 40°C и высоте 500м составляет примерно 1.12 кг/м³ (при давлении ~95 кПа).
Q_{air} = \frac{22910}{1005 \times 1.12 \times 15} \approx 1.36 \text{ м}^3/\text{с}В литрах в секунду: 1360 л/с. В кубометрах в час: ~4896 м³/ч.
- Коэффициент запаса:
При проектировании теплообменника рекомендуется закладывать запас 1.2–1.3. Требуемая мощность охладителя: 22.91 \times 1.25 \approx 28.6 \text{ кВт}.
Ключевые выводы для проектировщика
- Всегда учитывайте гармоники от ЧРП — они увеличивают тепловыделение на 5–15%.
- Для двигателей >500 кВт воздушное охлаждение становится громоздким; рассмотрите жидкостные схемы IC71W.
- Качество охлаждающей воды критично для систем с прямым контактом с обмотками.
- Используйте коэффициент запаса 1.25 для компенсации старения теплообменников и загрязнения.
