Расчет вала на жесткость при несимметричном нагружении нужен, чтобы оценить упругие перемещения детали под рабочими силами. Для валов с зубчатыми колесами, шкивами, муфтами, дисками и консольными рабочими органами проверяют прогибы в местах посадки деталей, углы поворота сечений и перекосы, которые могут нарушить зацепление, посадку подшипников и точность механизма.
- Несимметричное нагружение означает, что силы и моменты действуют в разных плоскостях, с разными плечами и точками приложения.
- Расчет валов на жесткость ведут отдельно для вертикальной и горизонтальной плоскостей, после чего прогибы и углы поворота суммируют векторно.
- Результат сравнивают с допустимыми значениями для конкретной конструкции: универсальной нормы для всех валов нет.
- Повысить жесткость часто можно не только увеличением диаметра, но и более рациональной компоновкой колес и опор.
Что проверяют при расчете вала на жесткость при несимметричном нагружении
Проверка жесткости показывает, насколько вал деформируется при действии нагрузок. В отличие от расчета на прочность, где оценивают напряжения и запас по разрушению или текучести, здесь контролируют геометрию упругой линии: линейный прогиб f или y, а также угол поворота сечения θ.
Для передач зацеплением в первую очередь смотрят сечения, где установлены цилиндрические, конические или червячные колеса. Для подшипников важны углы поворота на опорах: чрезмерный перекос ухудшает распределение нагрузки по телам качения или по поверхности скольжения. Для муфт и шкивов контролируют соосность и смещение сопряженных элементов.
Расчет жесткости не заменяет расчет на прочность, усталостную проверку и расчет на кручение. Это отдельная проверка работоспособности, связанная с точностью положения деталей на валу и допустимыми деформациями.
Расчетная схема вала
Расчет начинают с замены реальной конструкции расчетной схемой. Вал обычно рассматривают как балку на опорах с участками разной жесткости. На схеме задают расстояние между опорами, консольные участки, диаметры ступеней, места посадки зубчатых колес, шкивов, муфт, дисков, звездочек и рабочих органов.
Опоры принимают шарнирными, жесткими, упруго-податливыми или комбинированными в зависимости от задачи. Для предварительного расчета часто достаточно балки на двух опорах. Для точной оценки учитывают податливость подшипников, корпуса, посадок, а также ступенчатую геометрию вала.
Осевые силы от конических, косозубых и червячных передач обычно не входят напрямую в изгибную формулу прогиба. Но они изменяют нагрузку на опоры, условия работы подшипников и могут потребовать отдельной проверки осевой фиксации, долговечности и перекоса узла.
| Расчетная схема | Когда применима | Что проверяют |
|---|---|---|
| Вал на двух опорах с силой в пролете | Колесо, шкив или диск расположен между подшипниками | Прогиб в месте установки детали и углы поворота на опорах |
| Вал с консольной нагрузкой | Шкив, муфта, рабочее колесо или звездочка вынесены за опору | Прогиб консоли, изгибающий момент у ближайшей опоры |
| Ступенчатый вал с несколькими колесами | Редукторы, коробки передач, приводные узлы с несколькими передачами | Прогибы в нескольких сечениях и суммарный перекос деталей |
| Вал с распределенной нагрузкой | Собственный вес, длинный барабан, протяженный рабочий орган | Максимальный прогиб по длине и углы поворота на границах участков |

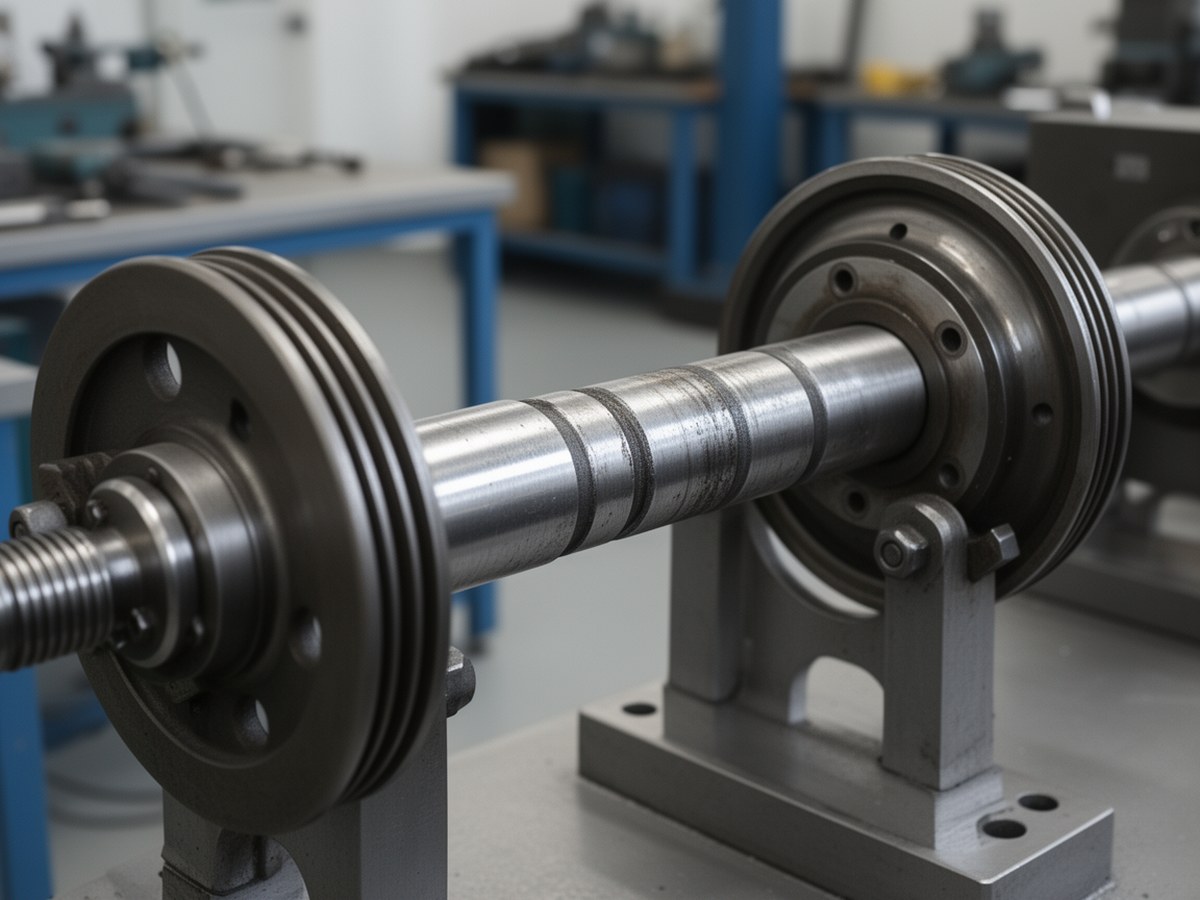

Расчетная схема вала
На схеме показывают опоры, пролеты, консоли и места установки деталей.
Разложение нагрузок по плоскостям
При несимметричном нагружении силы не лежат в одной плоскости. Например, на зубчатое колесо могут действовать окружная, радиальная и осевая составляющие; ременная передача создает натяжения ветвей ремня; консольный рабочий орган может нагружать вал собственным весом и технологической силой. Поэтому пространственную систему сил раскладывают на две взаимно перпендикулярные плоскости: вертикальную и горизонтальную.
В каждой плоскости отдельно определяют реакции опор, строят эпюры поперечных сил и изгибающих моментов, затем находят прогибы и углы поворота. Такой подход основан на принципе независимости действия сил в линейно-упругой области. Если материал работает за пределами упругости, опоры имеют выраженную нелинейность или есть большие перемещения, простое суммирование становится недостаточным.
Порядок расчета вала на жесткость при несимметричном нагружении
- Задать расчетную схему: опоры, пролеты, консоли, ступени, места установки колес, шкивов, муфт и дисков.
- Определить силы и моменты, включая составляющие от передач, вес деталей, натяжение ремней или цепей и технологические нагрузки.
- Разложить нагрузки по вертикальной и горизонтальной плоскостям.
- Для каждой плоскости найти реакции опор и построить эпюры изгибающих моментов.
- Рассчитать прогибы и углы поворота выбранным методом.
- Определить результирующие значения в контрольных сечениях.
- Сравнить результаты с допустимыми прогибами и углами поворота.
- При необходимости изменить диаметр, опоры, длину консоли или расположение колес на валу.
Формулы для жесткости сечения
Изгибная жесткость участка определяется произведением EI, где E, модуль упругости материала, МПа, а I, осевой момент инерции сечения, мм4. Для расчета изгиба круглого вала используют именно момент инерции сечения I; полярный момент инерции относится к кручению и в этой проверке не подменяет I.
Для сплошного круглого вала: d, диаметр вала, мм; I, момент инерции сечения, мм4.
Для полого круглого вала: D, наружный диаметр, мм; d, внутренний диаметр, мм.
Дифференциальное уравнение изогнутой оси: y, прогиб, мм; x, координата вдоль оси вала, мм; q(x), распределенная нагрузка, Н/мм.
У ступенчатого вала жесткость EI меняется по длине, поэтому расчет ведут по участкам с собственным диаметром и моментом инерции. Использование одного среднего диаметра допустимо только для грубой предварительной оценки и может занизить прогибы на тонких участках.
Определение прогибов и углов поворота
Для простых схем используют табличные формулы сопротивления материалов. Для ступенчатых валов с несколькими силами удобны метод начальных параметров, метод Мора, правило Верещагина или численное моделирование. В расчетной документации указывают, в каких сечениях определены значения: у опор, в местах посадки колес, на консольном конце, в зоне максимального изгибающего момента.
Прогиб балки на двух опорах при сосредоточенной силе в середине пролета: F, сила, Н; L, расстояние между опорами, мм.
Прогиб консольного участка при силе на свободном конце: L, длина консоли, мм. Эта схема показывает, почему вынесенные за опору детали резко увеличивают деформации.
| Метод расчета | Область применения | Особенности |
|---|---|---|
| Табличные формулы | Простые балки, одиночные силы, равномерная нагрузка | Подходят для предварительной оценки и проверки типовых схем |
| Метод начальных параметров | Валы с несколькими нагрузками и участками | Позволяет последовательно учитывать силы, моменты и граничные условия |
| Метод Мора | Определение прогиба или угла в заданном сечении | Удобен для контрольных расчетов по эпюрам моментов |
| МКЭ | Ступенчатые валы, податливые опоры, сложные нагрузки | Требует корректной модели, сетки, граничных условий и проверки результатов |
Результирующий прогиб при двухплоскостном изгибе
После расчета в вертикальной и горизонтальной плоскостях получают компоненты прогиба yv и yh. Полное перемещение сечения определяют векторным суммированием. Так же суммируют компоненты угла поворота, если нужно оценить полный перекос сечения.
yres, результирующий прогиб, мм; yv, прогиб в вертикальной плоскости, мм; yh, прогиб в горизонтальной плоскости, мм.
θres, результирующий угол поворота, рад; θv и θh, компоненты угла поворота в расчетных плоскостях.
Суммирование выполняют не только в точке максимального прогиба по каждой отдельной плоскости, но и в функционально важных сечениях: под зубчатыми колесами, у подшипников, на консольных концах, в местах установки муфт и дисков. Максимум результирующего прогиба может не совпадать с максимумом одной из компонент.
Проверка допустимой жесткости
Условия жесткости записывают раздельно для линейного прогиба и угла поворота. Если хотя бы одно из условий не выполняется, корректируют диаметр, расстояние между опорами, расположение колес, тип подшипников или общую компоновку узла.
f, расчетный максимальный или контрольный прогиб, мм; [f], допустимый прогиб, мм; θ, расчетный угол поворота, рад; [θ], допустимый угол поворота, рад.
| Узел или механизм | Ориентир для проверки | Комментарий |
|---|---|---|
| Общее машиностроение | Прогиб порядка 0,0005...0,001 от пролета | Используют только как предварительный ориентир |
| Точные передачи и прецизионные узлы | Прогиб порядка 0,0001...0,0003 от пролета | Требуется проверка по точности, посадкам и условиям работы |
| Места посадки зубчатых колес | Прогиб часто задают через модуль передачи и требования к зацеплению | Важно контролировать не только прогиб, но и угол поворота |
| Опоры качения и скольжения | Ограничивают угол перекоса сечения | Допуск зависит от типа подшипника и рекомендаций производителя |
Допустимые прогибы и углы поворота зависят от конструкции, точности механизма, типа передачи, подшипников, посадок, режима работы и нормативных требований. Ориентировочные диапазоны нельзя использовать как универсальный допуск для ответственных узлов.
Что такое рациональное расположение колес на валу
Рациональное расположение колес на валу означает такую компоновку зубчатых колес, шкивов, звездочек, муфт и других деталей, при которой уменьшаются изгибающие моменты, консольные плечи, прогибы и перекосы в рабочих сечениях. Жесткость повышают не только материалом и диаметром, но и геометрией расположения нагрузок относительно опор.
Наиболее неблагоприятны длинные консольные участки с тяжелыми деталями или большими окружными силами. Если колесо расположено далеко за опорой, изгибающий момент у опоры и прогиб свободного конца быстро растут. Перенос колеса ближе к опоре или в межопорное пространство обычно снижает деформации без изменения сечения вала.
| Прием компоновки | Как влияет на жесткость | Ограничения |
|---|---|---|
| Размещать колеса ближе к опорам | Уменьшает плечо силы и изгибающий момент | Нужно сохранить место под подшипник, уплотнение и монтаж |
| Сокращать консольные участки | Снижает прогибы, особенно при ременных и цепных передачах | Иногда ограничено доступом к рабочему органу |
| Распределять нагрузки между опорами | Позволяет избежать сильного перекоса одной опоры | Требует проверки реакций и ресурса подшипников |
| Симметризировать силовую схему | Уменьшает результирующий двухплоскостной изгиб | Не всегда совместимо с кинематикой механизма |
| Разносить тяжелые детали с учетом эпюр | Помогает снизить максимум изгибающего момента | Нужно учитывать сборку, смазку, габариты и балансировку |
После первого расчета полезно не сразу увеличивать диаметр, а посмотреть на эпюры моментов. Если максимум создает консольная деталь, перенос детали ближе к опоре может быть эффективнее утолщения всего вала. Если максимум возникает между опорами из-за нескольких колес, проверяют возможность перераспределить детали так, чтобы реакции и моменты стали более равномерными.
Когда аналитического расчета недостаточно
Аналитические формулы хорошо работают для предварительных расчетов и простых балочных схем. Их точность снижается, когда вал имеет много ступеней, короткие жесткие участки, сложные посадки, податливые опоры, значительные осевые силы, переменные режимы нагрузки или заметное влияние корпуса.
В таких случаях применяют МКЭ, расчет ротора или специализированные модели подшипниковых узлов. Для быстроходных валов дополнительно оценивают собственные частоты и критические скорости, но эту проверку нельзя считать прямой заменой расчета жесткости. Статический прогиб связан с динамическим поведением, однако условия f <= [f] и θ <= [θ] остаются самостоятельными критериями.
Оценка первой критической угловой скорости по статическому прогибу: ωcr, критическая угловая скорость, рад/с; g, ускорение свободного падения, обычно 9810 мм/с2 при расчете в миллиметрах; δst, статический прогиб вала под действием собственного веса и веса насаженных деталей, мм. Формула дает ориентир для предварительной оценки и не заменяет полноценный роторный расчет с учетом масс, податливости опор, демпфирования и рабочих режимов.
Типичные ошибки
- Проверять прогиб только в одной плоскости при наличии пространственной системы сил.
- Смешивать момент инерции сечения для изгиба и полярный момент инерции для кручения.
- Контролировать только максимальный прогиб и не проверять угол поворота в местах посадки колес и на опорах.
- Использовать ориентировочные допуски как универсальные нормы без учета передачи, подшипников и требований стандартов.
- Заменять расчет ступенчатого вала расчетом по одному среднему диаметру без оценки влияния слабых участков.
Справочная литература
- Феодосьев В.И. Сопротивление материалов.
- Решетов Д.Н. Детали машин.
- Биргер И.А., Шорр Б.Ф., Иосилевич Г.Б. Расчет на прочность деталей машин.
- Тимошенко С.П., Гудьер Дж. Теория упругости.
