Расчет валов с несимметричным распределением масс выполняют, когда масса ротора расположена относительно оси вращения неравномерно и создает дополнительные центробежные силы, вибрацию вала, реакции в опорах и смещение критической скорости вращения. В расчете разделяют массовую несимметрию, эксцентриситет центра масс, статический дисбаланс, динамический дисбаланс ротора и анизотропию жесткости опор.
- Расчет применяют для высокоскоростных роторов, шпинделей, вентиляторов, турбин, насосов и валов с насаженными дисками или колесами.
- Сначала задают геометрию, материал, опоры, рабочие обороты, распределение масс и эксцентриситеты.
- Затем выбирают модель ротора, оценивают неуравновешенные силы, критические обороты ротора, реакции опор, прогибы, напряжения и необходимость балансировки.
Что понимают под несимметричным распределением масс
Несимметричное распределение масс означает, что плотность, форма, насаженные детали или локальные добавки массы расположены относительно оси вращения неравномерно. Такая несимметрия бывает конструктивной, технологической или эксплуатационной.
Loctite 596, 50 мл3 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Loctite 518, 300 мл7 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Loctite 243, 250 мл9 550 ₽ Без НДС
Эксцентриситет центра масс это смещение центра масс элемента или всего ротора относительно оси вращения. Дисбаланс означает неуравновешенность вращающегося тела, из-за которой появляются силы и моменты. Анизотропия жесткости относится не к массе, а к различию жесткости по направлениям, например в вертикальной и горизонтальной плоскостях опоры.
Статический дисбаланс
Возникает, когда главный центр масс смещен относительно оси вращения. В простой схеме проявляется как равнодействующая центробежная сила.
Динамический дисбаланс
Связан с распределением неуравновешенности по нескольким плоскостям. Даже при малой равнодействующей силе может возникать момент, нагружающий опоры.
Эксцентриситет центра масс

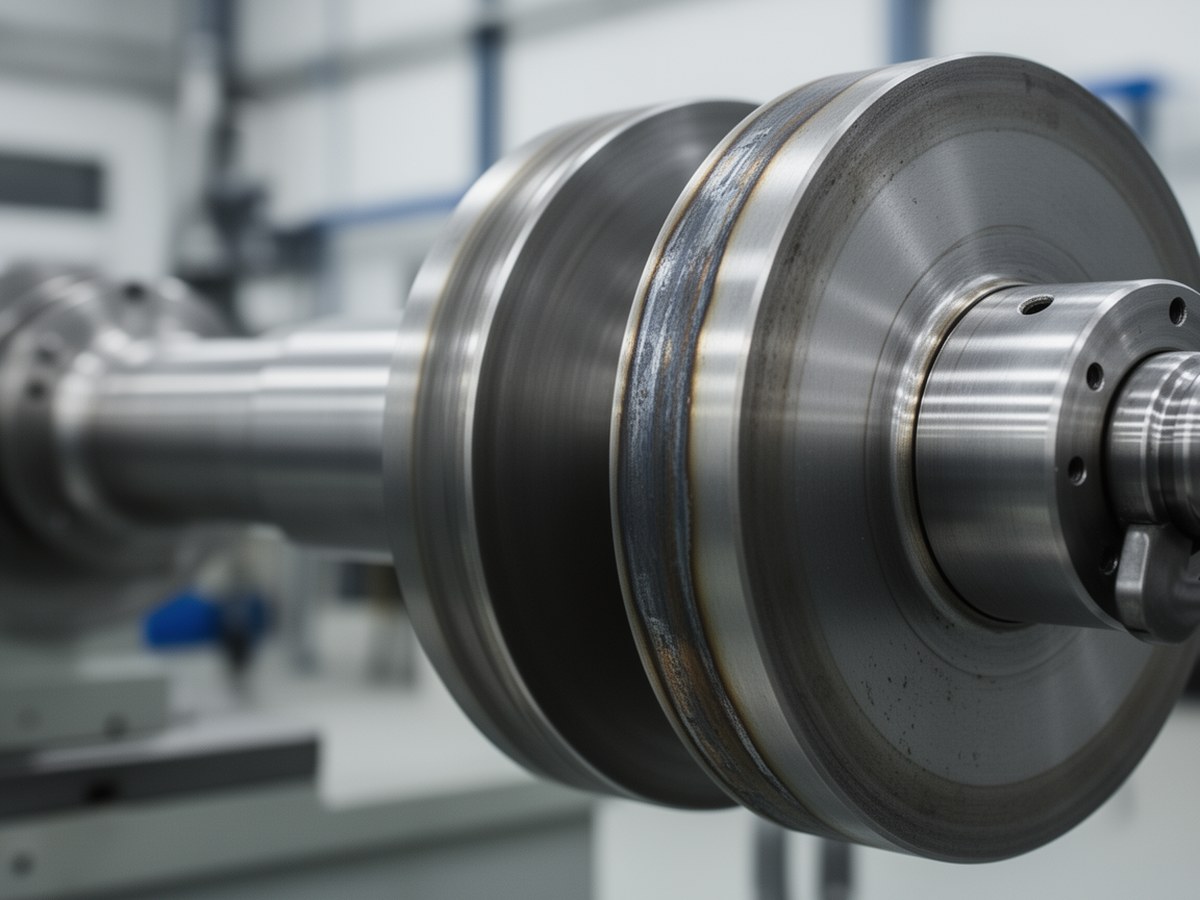

Схема помогает показать разницу между осью вращения и смещенным центром масс.
Причины несимметрии массы
| Источник | Пример | Расчетное влияние |
|---|---|---|
| Конструктивная асимметрия | Пазы, шпоночные канавки, отверстия, несимметричные ступени | Смещение центра масс, изменение момента инерции и локальной жесткости |
| Насаженные детали | Диски, муфты, рабочие колеса, зубчатые колеса | Сосредоточенные массы и локальные дисбалансы в заданных сечениях |
| Переменное сечение | Ступенчатый вал, бурты, переходные радиусы | Изменение погонной массы μ и изгибной жесткости EI по длине |
| Технологические отклонения | Биение, несоосность, неодинаковая толщина стенки | Эксцентриситет и дополнительные динамические реакции |
| Износ и ремонт | Неравномерный износ, коррозия, отложения, наплавка | Изменение фактического дисбаланса и рост вибрации при работе |
Исходные данные для расчета
Без описания опор, масс и рабочего диапазона оборотов расчет ротора остается условным. При предварительной оценке часть данных можно принимать приближенно, но допущения нужно фиксировать.
| Группа данных | Что задают | Для чего используется |
|---|---|---|
| Геометрия | Длина, диаметры, ступени, отверстия, пазы, координаты сечений | Определение погонной массы, жесткости EI и моментов инерции |
| Материал | Модуль упругости E, плотность ρ, коэффициент Пуассона, прочностные характеристики | Расчет массы, собственных частот, напряжений и прогибов |
| Опоры | Координаты, тип подшипников, радиальная жесткость, демпфирование | Определение критических частот и реакций в опорах |
| Навесные элементы | Диски, муфты, колеса, их массы, координаты и моменты инерции | Формирование расчетной массы и плоскостей дисбаланса |
| Эксцентриситеты | e для отдельных масс или функция e(z), фазовые углы | Расчет неуравновешенных сил и моментов |
| Режим работы | n в об/мин, диапазон разгона, длительность работы, внешние нагрузки | Сравнение рабочих оборотов с критическими скоростями |
Выбор расчетной модели
Модель выбирают по цели и требуемой точности. Простая схема подходит для оценки масштаба, но вал с несколькими дисками, переменным сечением и упругими опорами лучше описывать как распределенную систему.
| Модель | Где применима | Ограничения |
|---|---|---|
| Модель Джеффкотта | Предварительная оценка ротора с одним диском на упругом валу | Слабо описывает распределенную массу, ступени и несколько плоскостей дисбаланса |
| Балка Эйлера-Бернулли | Длинные валы, где деформации сдвига малы | Не подходит для коротких и толстых валов без проверки влияния сдвига |
| Балка Тимошенко | Валы с заметной деформацией сдвига и вращательной инерцией сечений | Требует больше исходных данных и аккуратного задания граничных условий |
| Метод конечных элементов для вала | Сложная геометрия, несколько опор, диски, муфты, анизотропная жесткость | Результат зависит от сетки, модели опор, масс и граничных условий |
Расчет неуравновешенных сил
Для сосредоточенной массы с эксцентриситетом центробежную силу оценивают по зависимости:
где F, центробежная сила, Н; m, масса неуравновешенного элемента, кг; e, эксцентриситет центра масс, м; ω, угловая скорость, рад/с.
где n, частота вращения, об/мин. Сила растет пропорционально квадрату угловой скорости: удвоение оборотов увеличивает ее примерно в четыре раза.
Мини-пример: при m = 10 кг, e = 0,1 мм и n = 3000 об/мин угловая скорость ω ≈ 314 рад/с. Тогда F = 10 · 0,0001 · 314² ≈ 99 Н. При 6000 об/мин сила возрастет примерно до 395 Н.
Если на валу несколько масс, силы нельзя складывать только как скаляры. Для каждой массы учитывают координату вдоль оси, плоскость расположения, направление эксцентриситета и фазовый угол.
Распределенный дисбаланс по длине вала
Для протяженного ротора несимметрия может быть распределенной. Тогда используют погонную массу μ(z), локальный эксцентриситет e(z) и фазу направления эксцентриситета. Сначала корректнее определить вектор дисбаланса, а затем силу.
где U⃗, векторный дисбаланс, кг·м; μ(z), погонная масса, кг/м; e⃗(z), вектор локального эксцентриситета с учетом направления и фазы; z, координата вдоль оси вала, м.
В дискретной модели интеграл заменяют суммой по участкам или по сосредоточенным массам. Для моментов дополнительно учитывают плечи относительно выбранных плоскостей и опор.
Типичная ошибка: складывать модули дисбалансов без фаз. Две одинаковые неуравновешенности могут уменьшить статический дисбаланс, но создать динамический момент, если расположены в разных плоскостях.
Расчет критических частот и критических оборотов
Критическая частота связана с собственной частотой системы вал-опоры. При опасном сближении рабочей скорости с собственной частотой увеличиваются амплитуды, реакции в опорах и риск повреждения подшипников, муфт и посадок.
Упрощенная оценка для идеализированной балки с заданными граничными условиями, постоянной изгибной жесткостью EI и постоянной погонной массой μ. Здесь ωk, k-я собственная угловая частота, рад/с; λk, коэффициент формы колебаний; L, длина, м; E, модуль упругости, Па; I, момент инерции сечения, м⁴; μ, погонная масса, кг/м.
Обобщенная задача собственных значений для дискретной модели: K, матрица жесткости; M, матрица масс; ω, собственная угловая частота. В уточненных моделях учитывают демпфирование, гироскопические эффекты и жесткость опор.
fкр получают в Гц, nкр, в об/мин. Эту величину сравнивают с рабочим диапазоном, включая разгон и выбег.
Что считать результатом расчета
В результате получают не только одно значение критической скорости. Для инженерной проверки обычно фиксируют набор выходных параметров.
- собственные частоты и критические обороты ротора;
- запас между рабочими оборотами и опасными резонансными зонами;
- неуравновешенные силы и моменты по плоскостям;
- реакции в опорах и нагрузки на подшипники;
- амплитуды колебаний, прогибы и расчетную вибрацию вала;
- напряжения, усталостную оценку и допустимость прогибов;
- остаточный дисбаланс и требования к балансировке роторов.
Динамический расчет не заменяет расчет валов на прочность. Даже при допустимых критических оборотах нужно проверять напряжения, усталость, посадки, шпоночные соединения, прогибы и жесткость узла.
Проверка результатов и балансировка
Балансировка роторов служит технологическим и контрольным этапом: она уменьшает фактический остаточный дисбаланс, но не отменяет расчет жесткости, собственных частот и прочности. Классы G обычно рассматривают по ISO 21940; приведенные ниже значения служат типовыми ориентирами, а не универсальным нормативным назначением для всех валов.
| Класс | Типичные применения | Комментарий |
|---|---|---|
| G0.4 | Прецизионные шпиндели, гироскопические узлы | Очень жесткие требования к остаточному дисбалансу |
| G1 | Высокоточные шпиндели и малошумные роторы | Применяют при высоких оборотах и малых допустимых вибрациях |
| G2.5 | Турбины, компрессоры, быстроходные насосы | Ориентир для ответственных роторных систем |
| G6.3 | Электродвигатели, вентиляторы, насосы общего назначения | Подходит для многих промышленных роторов |
| G16 и выше | Массивные и менее быстроходные узлы | Допустимость зависит от назначения и режима работы |
Ограничения упрощенного расчета
Упрощенные формулы полезны для первичной оценки, но чувствительны к допущениям. Численный расчет или вибродиагностика нужны, если вал работает на высокой скорости, имеет сложную геометрию, несколько навесных элементов, анизотропные опоры, выраженное биение или рабочий диапазон близок к критическим оборотам.
Типовые ошибки: путать Гц, рад/с и об/мин; использовать одну формулу для сложного ротора; игнорировать жесткость и демпфирование опор; складывать дисбалансы без фаз; не проверять фактическую вибрацию после сборки или ремонта.
Типовой порядок расчета
- Описать вал, опоры, насаженные детали, материал и рабочий диапазон оборотов.
- Разделить массовую несимметрию, эксцентриситет, дисбаланс и анизотропию жесткости как разные факторы.
- Выбрать модель: Джеффкотта, балочную, Тимошенко или МКЭ.
- Рассчитать сосредоточенные и распределенные неуравновешенные силы с учетом фаз.
- Определить собственные частоты и перевести их в критические обороты.
- Проверить реакции опор, прогибы, напряжения, вибрацию и запас до резонансных режимов.
- Сопоставить расчет с требованиями к балансировке и результатами контрольных измерений.
Смежные темы: расчет валов на прочность, балансировка роторов, критическая частота вращения, вибродиагностика роторных машин.
