ОПУ, или опорно-поворотное устройство, передает осевые силы, радиальные силы и опрокидывающий момент между неподвижной и поворотной частью машины. Распределение нагрузки по элементам качения ОПУ показывает, какую долю этих воздействий воспринимает каждый шарик или ролик.
В реальном ОПУ нагрузка почти никогда не делится поровну между всеми телами качения. Обычно работает ограниченная зона нагружения, а несколько элементов вблизи максимального контакта определяют контактные напряжения, износ дорожек и ресурс узла.
- Главные расчетные величины: зона нагружения, максимальная нагрузка на тело качения и контактные напряжения на дорожках.
- На распределение влияют внешние силы, радиальный зазор ОПУ, осевой зазор ОПУ, предварительный натяг, угол контакта, жесткость колец и жесткость основания ОПУ.
- Упрощенные зависимости подходят для инженерной оценки, но их проверяют по документации производителя, стандартам или конечно-элементной модели.
Чем ОПУ отличается от обычного подшипника качения
ОПУ работает как крупногабаритный поворотный подшипник, но его поведение нельзя напрямую сводить к обычной опоре вала. У ОПУ большой диаметр дорожки качения, сравнительно тонкие кольца и сильная зависимость от присоединенной конструкции.
Даже при большом числе тел качения ОПУ локальная нагрузка может быть высокой. Кольца, болтовое соединение и рама деформируются совместно. Опрокидывающий момент, неплоскостность посадочных поверхностей и неравномерная затяжка болтов меняют фактический зазор по окружности, из-за чего зона нагружения сужается или смещается.
Какие нагрузки действуют на элементы качения
Для инженерного описания осевую силу обозначают Fa, радиальную силу Fr, опрокидывающий момент M. Эти воздействия формируют нормальную нагрузку в контакте элемента качения с дорожкой.
Крутящий момент вокруг оси ОПУ нужно отделять от опрокидывающего момента. Опрокидывающий момент наклоняет кольца относительно друг друга и напрямую влияет на распределение контактных нагрузок. Крутящий момент связан с передачей вращения, трением, приводом и моментом вращения ОПУ; сам по себе он не равен моменту, который раскрывает одну сторону ОПУ и перегружает противоположную.
| Нагрузка | Направление | Характер распределения | Что проверяют |
|---|---|---|---|
| Осевая сила Fa | Вдоль оси вращения | При симметричной геометрии может нагружать большой сектор тел качения | Угол контакта, преднатяг, осевую жесткость, контактные напряжения |
| Радиальная сила Fr | Поперек оси вращения | Создает сектор нагружения с максимумом по направлению результирующего смещения | Ширину зоны нагружения, радиальный зазор, смещение колец |
| Опрокидывающий момент M | Наклоняет кольца относительно друг друга | Формирует повышенную нагрузку в противоположных участках окружности или между рядами | Максимальную нагрузку на крайние элементы и деформацию основания |
| Крутящий момент | Вокруг оси вращения | Связан с тангенциальными усилиями, сопротивлением вращению и приводом | Трение, смазку, приводной момент, нагрев |
| Комбинированная нагрузка | Сочетание Fa, Fr, M и динамических воздействий | Дает локальные максимумы, которые не видны при рассмотрении одной силы | Суперпозицию нагрузок с учетом реальной жесткости узла |
Почему нагрузка распределяется неравномерно
Контакт элемента качения с дорожкой работает как нелинейная упругая опора. Когда кольца смещаются или наклоняются, контактная деформация у шариков или роликов становится разной. Чем больше деформация конкретного контакта, тем выше нагрузка на этот элемент.
Геометрия и зазор
Радиальный или осевой зазор уменьшает число элементов, которые одновременно вступают в контакт. При большом зазоре зона нагружения сужается, а нагрузка на тело качения растет.
Предварительный натяг
Преднатяг заранее сжимает тела качения ОПУ и может расширять зону нагружения. Одновременно он увеличивает жесткость, момент вращения, тепловыделение и требования к смазке.
Жесткость колец
Кольца ОПУ не являются абсолютно жесткими. Их изгиб, овальность и локальные деформации меняют распределение зазора по окружности.
Монтажная конструкция
Монтажная плоскостность ОПУ, болтовое соединение и жесткость рамы могут заметно изменить распределение нагрузки даже при корректно выбранном типоразмере.
Зона нагружения и максимальная нагрузка
Зоной нагружения называют угловой сектор, в котором элементы качения сжаты между дорожками и воспринимают нормальную нагрузку. За пределами сектора контактная нагрузка может быть малой или отсутствовать, особенно при наличии зазора.
Максимальная нагрузка на элемент качения обычно возникает около направления результирующего смещения кольца. При опрокидывающем моменте максимум может смещаться по окружности, а в двухрядных и многорядных ОПУ нагрузка дополнительно перераспределяется между рядами.
Для пояснения используют условную схему распределения по углу:
Здесь P(ψ) обозначает нагрузку на элемент качения при угловом положении ψ, Pmax обозначает максимальную нагрузку, φ обозначает угол зоны нагружения. Это не универсальная расчетная зависимость, а упрощенная иллюстрация сектора нагружения.
В более строгих моделях нагрузку связывают не просто с косинусом угла, а со степенной функцией положительной контактной деформации. Поэтому распределение может описываться выражением вида P = K · δⁿ, где деформация δ зависит от углового положения элемента, зазора, преднатяга, смещения и наклона колец.
Опрокидывающий момент качественно связан с диаметром дорожки качения и углом контакта: чем больше расчетный диаметр окружности центров тел качения и эффективное плечо восприятия момента, тем меньше требуемая контактная сила при прочих равных условиях. Но нагрузку от момента нельзя надежно делить на все элементы поровну. Фактическая нагрузка зависит от зоны нагружения, числа активных тел качения, рядности, расстояния между рядами, жесткости колец, зазора и деформации монтажной конструкции.

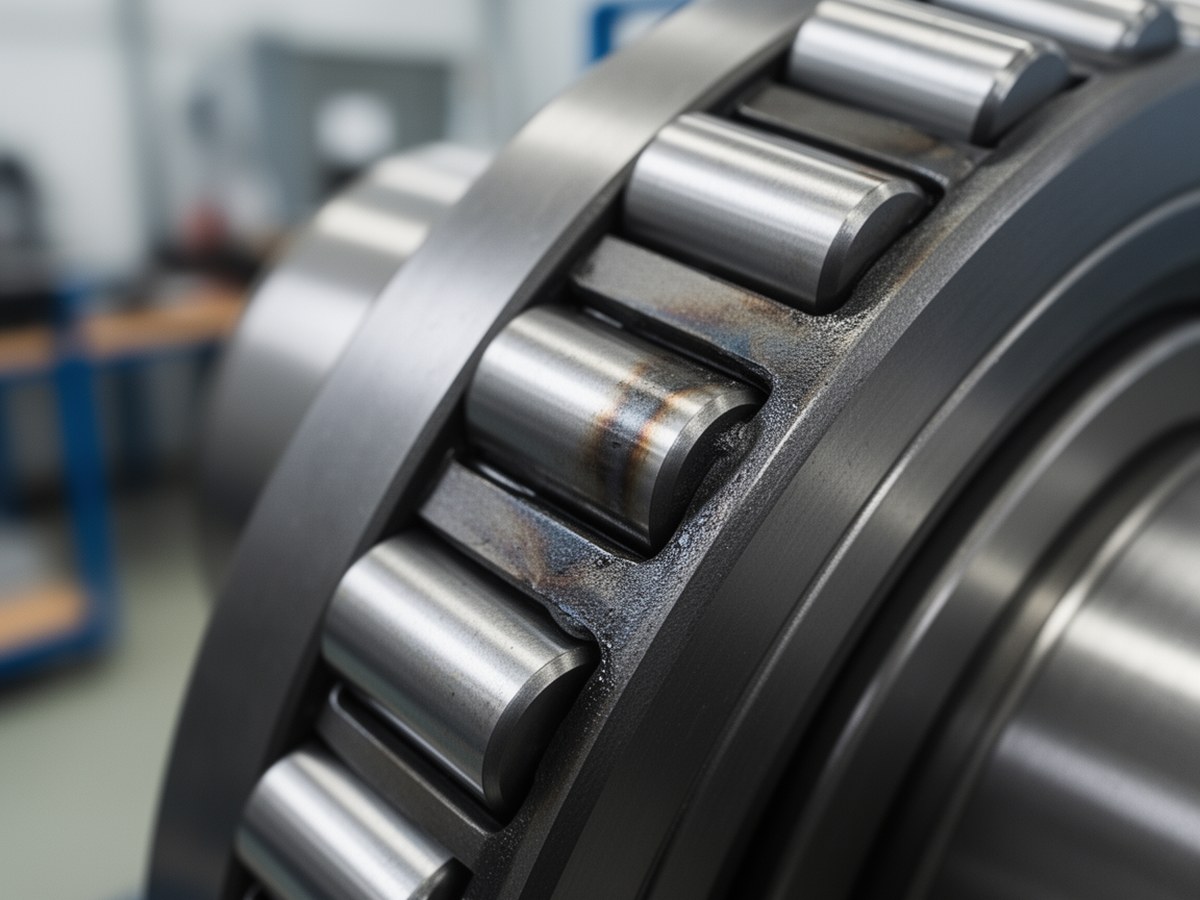

Зона нагружения по окружности ОПУ
Изображение уместно рядом с объяснением Pmax и условного распределения нагрузки по угловому положению.
Контактная механика и расчетные модели
Контактные напряжения в дорожках ОПУ рассматривают через механику Герца. Для шарикового контакта пятно контакта имеет эллиптическую форму, для роликового оно приближается к линейному контакту с конечной шириной. Эти модели дают расчетные ориентиры, но требуют корректных исходных параметров: радиусов кривизны, модулей упругости, геометрии дорожек и условий контакта.
Ориентировочная запись для точечного контакта: P обозначает нормальную нагрузку на шарик, a и b обозначают полуоси контактного эллипса.
Ориентировочная запись для линейного контакта ролика: L обозначает эффективную длину ролика, b обозначает полуширину контактной полосы. На практике учитывают профилирование ролика, перекос и кромочные напряжения.
P обозначает нагрузку на контакт, δ обозначает контактную деформацию, K обозначает жесткостной коэффициент, n обозначает показатель степени. Для шарикового контакта часто применяют n около 3/2. Для роликового контакта показатель выбирают по принятой модели линейного контакта, профилированию ролика и диапазону деформаций; считать такую связь просто линейной для всех случаев нельзя.
Расчет распределения нагрузки ОПУ по таким формулам подходит для предварительной оценки, сравнения вариантов и чтения результатов расчета. Окончательная проверка требует методики производителя, применимых стандартов, ресурсной оценки и, для ответственных узлов, МКЭ-модели узла в сборе.
Влияние конструкции ОПУ
Тип тел качения, число рядов и угол контакта определяют, какие нагрузки воспринимаются эффективнее и насколько узел чувствителен к перекосу. Оценивать распределение только по числу шариков или роликов нельзя: важны профиль дорожек, расстояние между рядами, преднатяг и жесткость колец.
| Тип ОПУ | Особенности восприятия нагрузки | Характер распределения | Чувствительность |
|---|---|---|---|
| Однорядное шариковое | Воспринимает осевые, радиальные и умеренные моментные нагрузки при заданном угле контакта | Контакт точечный, локальные напряжения чувствительны к Pmax | К зазору, преднатягу и точности дорожек |
| Двухрядное шариковое | Лучше воспринимает опрокидывающий момент за счет разнесения рядов | Нагрузка между рядами распределяется не всегда поровну | К соосности рядов и монтажной плоскостности |
| Роликовое | Имеет большую площадь контакта и высокую жесткость | Может снижать контактные напряжения, но требует контроля перекоса ролика | К кромочным нагрузкам, профилю ролика и качеству монтажа |
| Перекрестно-роликовое | Ролики чередуются по ориентации и воспринимают нагрузки в разных направлениях | Подходит для комбинированных нагрузок и требований к жесткости | К преднатягу, точности изготовления и загрязнению |
| Трехрядное роликовое | Разделяет восприятие осевых, радиальных и моментных составляющих между рядами | Применяется при высоких нагрузках в кранах, экскаваторах и тяжелых поворотных платформах | К деформации основания, болтовому соединению и настройке рядов |
Влияние зазора и предварительного натяга
Зазор облегчает вращение и снижает риск избыточного тепловыделения, но при силовой нагрузке может сузить зону нагружения. Тогда меньшее число элементов качения принимает большую долю усилия, а контактные напряжения на дорожках растут.
Предварительный натяг действует противоположно: заранее включает больше элементов в работу, повышает жесткость и уменьшает люфт. Но избыточный преднатяг увеличивает трение, момент вращения ОПУ, нагрев и чувствительность к ошибкам монтажа.
| Параметр | Влияние на зону нагружения | Положительный эффект | Ограничение |
|---|---|---|---|
| Увеличение зазора | Обычно сужает активную зону | Меньше сопротивление вращению при малых нагрузках | Рост нагрузки на отдельные элементы |
| Уменьшение зазора | Включает больше элементов в контакт | Снижение люфта, более предсказуемая работа | Выше требования к геометрии и смазке |
| Умеренный преднатяг | Расширяет зону нагружения | Повышает жесткость и устойчивость к переменным нагрузкам | Увеличивает момент вращения |
| Чрезмерный преднатяг | Может нагружать большой сектор даже без внешней силы | Минимизирует свободный ход | Риск нагрева, износа и локального перегруза |
Что нужно для инженерной оценки
Минимальный набор исходных данных включает осевую силу Fa, радиальную силу Fr, опрокидывающий момент M, расчетный диаметр дорожки качения Dpw, число элементов качения Z, угол контакта α, тип тел качения, зазор или преднатяг.
Для более точной оценки нужны жесткости колец, схема рядов, параметры дорожек, характеристики материала, условия смазки, параметры болтового соединения и данные по присоединенной конструкции.
Монтаж проверяют отдельно: плоскостность посадочных поверхностей, последовательность и момент затяжки болтов, класс прочности крепежа, жесткость рамы, сварочные деформации и загрязнение посадочных плоскостей. Допуски по плоскостности и правила затяжки берут из документации производителя конкретного ОПУ, а не из универсального правила.
Как читать результаты расчета
В расчетных результатах смотрят не только суммарную грузоподъемность. Для оценки распределения нагрузки нужны Pmax, контактные напряжения, ширина зоны нагружения, число активных тел качения, перераспределение между рядами и запас по условиям смазки.
Если общий запас по нагрузке выглядит достаточным, но Pmax высока в узком секторе, ресурс может ограничиваться локальным износом дорожек или кромочными напряжениями. Поэтому результаты расчета сопоставляют с монтажной схемой, жесткостью основания и фактическим режимом работы.
Типовые ошибки интерпретации
- Считать, что нагрузка делится на все элементы качения поровну.
- Игнорировать монтажную плоскостность ОПУ и жесткость основания ОПУ.
- Смешивать крутящий момент вокруг оси вращения с опрокидывающим моментом.
- Использовать условную косинусоиду как окончательный проектный расчет.
- Оценивать ОПУ только по статической грузоподъемности без проверки Pmax, зазора, преднатяга и контактных напряжений.
Признаки неблагоприятного распределения нагрузки
Неблагоприятное распределение не всегда видно по внешней нагрузке. В эксплуатации на него могут указывать локальный износ дорожек, неравномерный след контакта, рост момента вращения ОПУ, шум, вибрации, перегрев, ускоренное старение смазки и появление люфта после небольшой наработки.
Такие признаки не доказывают одну причину автоматически. Их сопоставляют с режимом работы, состоянием смазки, качеством монтажа, затяжкой болтов, измерением зазора и осмотром дорожек. Для ответственных машин полезно сохранять результаты периодических измерений, чтобы видеть изменение параметров во времени.
Когда нужна МКЭ-модель
МКЭ-модель нужна, когда упрощенная схема не описывает реальное поведение узла: гибкая рама, высокий опрокидывающий момент, ответственный механизм, нестандартное крепление, заметные перекосы, динамические нагрузки, переменное направление силы или сложная схема рядов.
В такой модели учитывают не только само ОПУ, но и присоединенные конструкции, болтовое соединение, контактные условия, монтажные отклонения и реальные граничные условия. Иначе расчет может показать аккуратное распределение нагрузки там, где в машине появится локальный перегруз.
Где применять результаты
Понимание распределения нагрузки по элементам качения ОПУ помогает на ранних этапах проектирования, при сравнении шарикового и роликового исполнения, при интерпретации расчетов производителя и при анализе эксплуатационных дефектов.
Граница применимости упрощенных моделей проходит там, где становятся существенными перекосы, динамические удары, переменное направление нагрузки, неравномерная затяжка болтов, гибкая рама, погрешности изготовления и сложный смазочный режим. В таких случаях распределение нагрузки уточняют по каталожной методике, стандарту или конечно-элементной модели узла в сборе.
