Если коротко, разъемные корпуса подшипников применяются там, где узел нужно обслуживать без полного демонтажа вала и сопряженных деталей. На практике это конвейеры, вентиляторы, дробильные и деревообрабатывающие машины, а также часть насосных агрегатов. Чтобы выбрать узел корректно, оценивают не только размер подшипника, но и нагрузку, скорость, среду, вибрации и требования к ТО.
- Корпус несет и защищает, подшипник воспринимает нагрузку, узел включает корпус, подшипник, уплотнения, смазку и крепеж.
- Разъемный корпус сокращает трудоемкость ремонта, но требует точного монтажа и контроля соосности.
- Критерии выбора: радиальная и осевая нагрузка, скорость, температура, загрязненность, вибрации, регламент обслуживания.
- По практике эксплуатации, при тяжелой среде ошибки уплотнения и смазки часто дают отказ раньше, чем ошибки выбора типа корпуса.
Что такое корпусный подшипниковый узел и где место разъемного корпуса
Термины в этой теме нужно разделять:
- Подшипник: элемент качения, воспринимающий радиальные и/или осевые нагрузки.
- Корпус подшипника: несущая часть с посадкой, креплением и защитой.
- Корпусный подшипниковый узел: сборка из корпуса, подшипника, уплотнений, смазки, крышек и крепежа.
Разъемный корпус состоит из основания и крышки. Это позволяет выполнять обслуживание без снятия длинного вала целиком, что снижает простой в технологических линиях.
Конструкция разъемного корпуса: элементы, посадки, уплотнения
Типовая конструкция включает:
- основание и крышку с болтовой стяжкой;
- посадочное место под наружное кольцо подшипника, часто сферическое для самоустановки;
- уплотнения: контактные, лабиринтные или комбинированные;
- торцевые крышки, каналы смазки и пресс-масленку;
- элементы фиксации подшипника и/или втулки на валу.
На ресурс узла в первую очередь влияют точность посадок, герметичность уплотнений и режим смазки. При подсосе абразива или неверной вязкости смазки ресурс падает даже при правильном выборе подшипника.
Разъемный корпус не компенсирует ошибки базовой геометрии. Деформированное основание и перекос вала ускоряют износ в любом исполнении.
Ключевые элементы конструкции

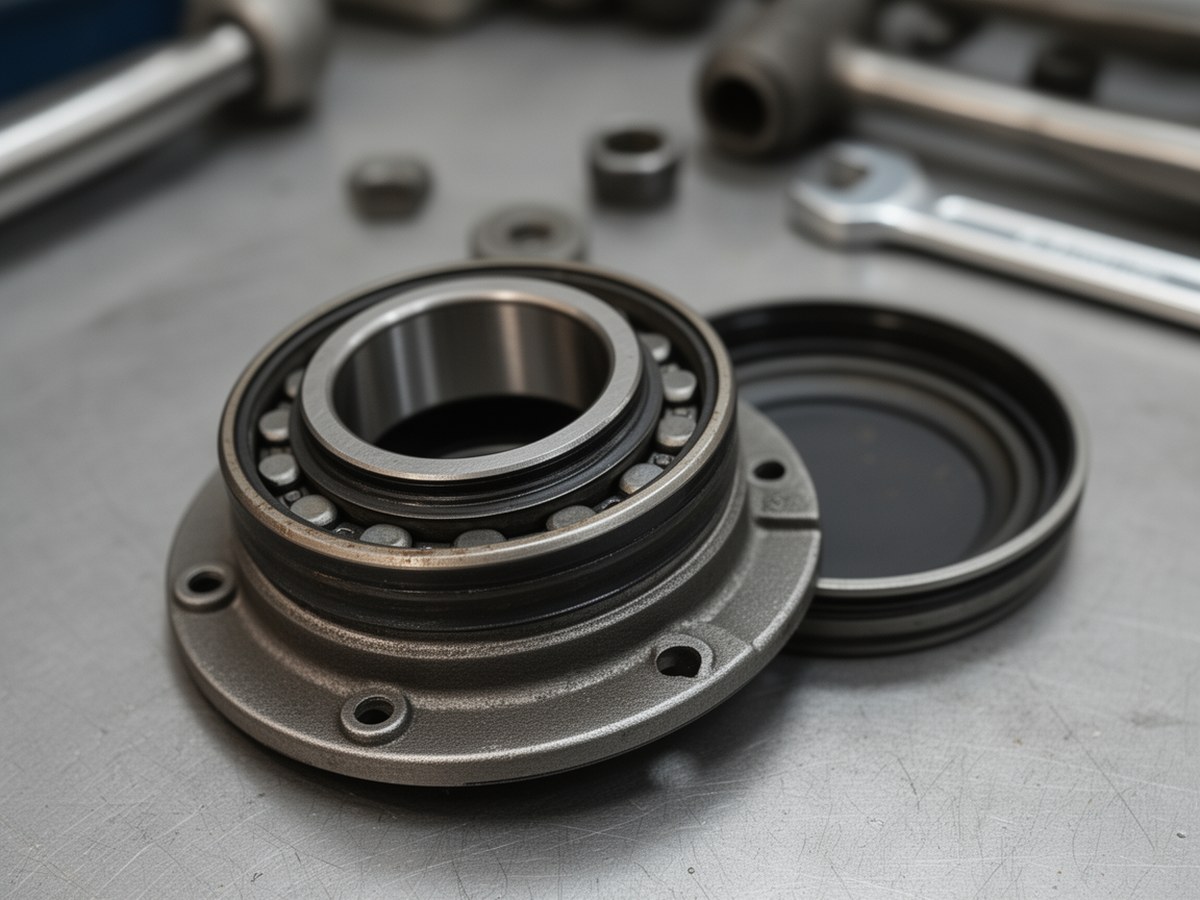

Фото помогает визуально различить основание, крышку, посадочное место и зону уплотнений.
Где применяются разъемные корпуса подшипников
- Конвейеры: пыль, ударные пуски, много однотипных опор, нужна быстрая замена на линии.
- Промышленные вентиляторы и дымососы: длительный режим, вибрации, контроль температуры и балансировки.
- Дробилки и сортировочные машины: ударная и переменная нагрузка, абразив, высокие требования к уплотнению.
- Деревообработка: мелкая пыль и волокно, риск загрязнения смазки, частая профилактика.
- Насосные агрегаты: комбинированные нагрузки и влияние осевой силы при необходимости сервисного доступа.
Практический вывод: разъемный корпус выбирают там, где стоимость простоя и трудоемкость разборки критичны.
Разъемный, цельный или фланцевый: как выбрать тип корпуса
| Тип корпуса | Когда применяется | Ограничения | Доступ к обслуживанию и простой | Типовой пример |
|---|---|---|---|---|
| Разъемный (plummer block) | Длинные валы, несколько опор, регулярный сервис, загрязненная среда | Требователен к монтажу, больше стыков и путей для загрязнений | Высокий доступ, обычно меньший простой при ремонте | Конвейерный барабан, тяжелый вентилятор |
| Цельный стоячий | Компактные узлы, умеренные нагрузки, простая компоновка | Сложнее демонтаж и доступ к подшипнику на месте | Средний или низкий доступ, простой выше при замене | Вспомогательные приводы |
| Фланцевый | Крепление на стенку или щит, ограничение по месту на основании | Зависимость по нагрузке и жесткости от исполнения фланца | Хороший доступ при локальных узлах, но компоновочно зависим | Боковые опоры и настенные компоновки |
Ограничения разъемных корпусов и когда их не применять
Разъемный корпус не является универсальным решением. Типовые случаи, когда выбирают другой вариант:
- Сильное ограничение по габаритам: если нет места для снятия крышки, удобнее цельный компактный корпус.
- Преимущественно настенный монтаж: при креплении к вертикальной плоскости чаще рационален фланцевый корпус.
- Интенсивная мойка или постоянные брызги под давлением: линия разъема повышает требования к герметизации, в ряде случаев выбирают цельное исполнение с иным классом защиты.
- Простой режим и дешевый демонтаж узла: при низкой цене простоя разъемность может не окупаться.
- Повышенные требования к жесткости конкретной опоры: решение принимают по каталожным данным исполнения, иногда предпочтительнее иной тип корпуса.
Практический вывод: если сервис без снятия вала не дает заметного выигрыша, сначала оценивают цельный или фланцевый вариант.
Как выбрать корпусный подшипниковый узел: подбор корпуса подшипника по условиям эксплуатации
- Схема опор: задать фиксирующую и плавающую опору подшипникового узла, диаметр вала и способ крепления.
- Нагрузки: отдельно учесть радиальную, осевую, ударную и переменную составляющие, включая пусковые режимы.
- Скорость и температура: подобрать корпус и подшипник по нагрузке и скорости с учетом теплового режима.
- Среда: пыль, влага, абразив, химическая активность, наружная установка.
- Тип корпуса: разъемный, цельный или фланцевый по компоновке и доступу к обслуживанию.
- Уплотнение: контактное, лабиринтное или комбинированное по среде и скорости.
- Материал: чугун, высокопрочный чугун, сталь, нержавеющее исполнение при коррозионных рисках.
- Сервис: назначить интервалы смазки и точки тренд-контроля температуры и вибрации.
Нормативная и каталожная проверка выбора
Для инженерной верификации применяют сочетание стандартов и каталожных методик производителя:
- ISO 281 / ГОСТ ISO 281: расчет базового ресурса L10.
- ISO 76 / ГОСТ ISO 76: статическая грузоподъемность и проверка по статике.
- ISO 15243: классификация повреждений подшипников при анализе отказов.
- ISO 20816 (ранее ISO 10816): оценка вибрации машин, обычно через тренды.
Каталожную совместимость проверяют как цепочку: серия корпуса -> допустимые серии подшипников -> втулка/фиксация -> набор уплотнений -> торцевые крышки. Финальный выбор подтверждают по каталожным коэффициентам, предельной скорости и условиям смазки.
Уплотнения и материалы корпуса по среде эксплуатации
| Среда | Предпочтительное уплотнение | Комментарий по материалу корпуса | Практическое замечание |
|---|---|---|---|
| Сухая пыль, мелкий абразив | Лабиринтное или комбинированное | Чугун обычно достаточен, при ударах выбирают более прочное исполнение | Контролировать чистоту смазки и интервалы пополнения |
| Влага, брызги, периодическая мойка | Контактное плюс торцевая крышка | Антикоррозионные покрытия, при агрессивной среде нержавеющее исполнение | Следить за эмульгированием смазки и ростом температуры |
| Сильный абразив и ударные режимы | Комбинированное многобарьерное | Жесткий корпус и усиленный крепеж | Сокращать интервалы осмотра, контролировать люфт |
| Повышенная температура | Низкоконтактное или лабиринтное | Материал корпуса выбирают по тепловой стабильности и коррозии | Проверять рабочий диапазон смазки по каталогу |
Монтаж и сервис: что критично для ресурса
- проверка геометрии основания и соосности опор до затяжки;
- затяжка крепежа по схеме и моменту без перекоса крышки;
- контроль посадки на валу и осевой фиксации по схеме опор;
- заправка смазкой по регламенту скорости и температуры;
- первичный прогон с записью базовых значений температуры и вибрации.
Практические критерии тренда после монтажа:
- температура после приработки должна выходить на плато, устойчивый дальнейший рост при неизменном режиме требует проверки;
- для одинаковой нагрузки рост температуры относительно базового уровня на 10-15 °C и более считают поводом для диагностики;
- вибрацию оценивают по тренду: заметный рост относительно базы (часто ориентир 25 % и более) или появление новых выраженных пиков требует проверки узла;
- незначительный выход лишней смазки на старте возможен, постоянная утечка после приработки считается отклонением.
Эти ориентиры не универсальны. Рабочие пороги закрепляют по паспорту оборудования и внутреннему регламенту.
Чек-лист ввода в эксплуатацию (первые часы и первые сутки)
- Через 30-60 минут: температура, шум, утечки, вибрация, затяжка крепежа.
- Через 2-4 часа: повтор температуры и вибрации по той же точке измерения, визуальный контроль уплотнений.
- Через 24 часа: сверка тренда, корректировка регламента смазки и периодичности контроля.
Типовые отказы узла и корректирующие действия
| Симптом | Вероятная причина | Что проверить | Корректирующая мера |
|---|---|---|---|
| Перегрев корпуса | Неподходящая смазка, избыточная закладка, перекос, слишком контактное уплотнение | Температурный тренд, соосность, состояние смазки | Скорректировать смазку и уплотнение, устранить перекос |
| Рост вибрации | Износ подшипника, разбалансировка, ослабление крепежа | Спектр вибрации, момент затяжки, состояние дорожек | Подтяжка крепежа, балансировка, замена поврежденных деталей |
| Утечка смазки | Износ уплотнения, неверный тип для среды, избыточная подача | Состояние кромок и фактический режим смазки | Замена уплотнения, корректировка режима смазки |
| Быстрый износ дорожек | Абразив в смазке, неверная оценка эквивалентной нагрузки | Анализ смазки, расчет P и L10 | Усилить герметизацию, пересчитать и заменить исполнение |
| Проворот наружного кольца | Нарушение посадки, ударные режимы выше расчетных | Состояние посадочного места, фактический режим нагрузки | Восстановить или заменить корпус, уточнить посадки |
Этот блок также полезен как быстрый список ошибок монтажа корпусных подшипниковых узлов при поиске причины отказа в эксплуатации.
Краткие расчетные ориентиры
Эквивалентная динамическая нагрузка:
P = X·Fr + Y·FaFr обозначает радиальную, Fa обозначает осевую нагрузку, X и Y берут по каталогу для выбранного подшипника.
Базовый ресурс L10:
L10 = (C/P)p · 106L10h = L10 / (60·n)
C обозначает динамическую грузоподъемность, p = 3 для шариковых и p = 10/3 для роликовых подшипников, n обозначает об/мин.
Тепловое удлинение вала:
ΔL = α · L · ΔTПроверка нужна, чтобы корректно назначить фиксирующую и плавающую опору и не создавать избыточную осевую нагрузку.
Формулы применяют для предварительной оценки. Окончательный подбор делают по каталожным коэффициентам, ограничениям исполнения и фактическим данным диагностики.
Итог для практики
Разъемные корпуса подшипников применяются там, где важны сервис без снятия вала и сокращение простоя. Корректный выбор делают по условиям эксплуатации: нагрузка, скорость, температура, среда, вибрации, схема опор и доступ к обслуживанию. Если сервисный выигрыш невелик или компоновка ограничена, целесообразно проверить цельный и фланцевый варианты.
