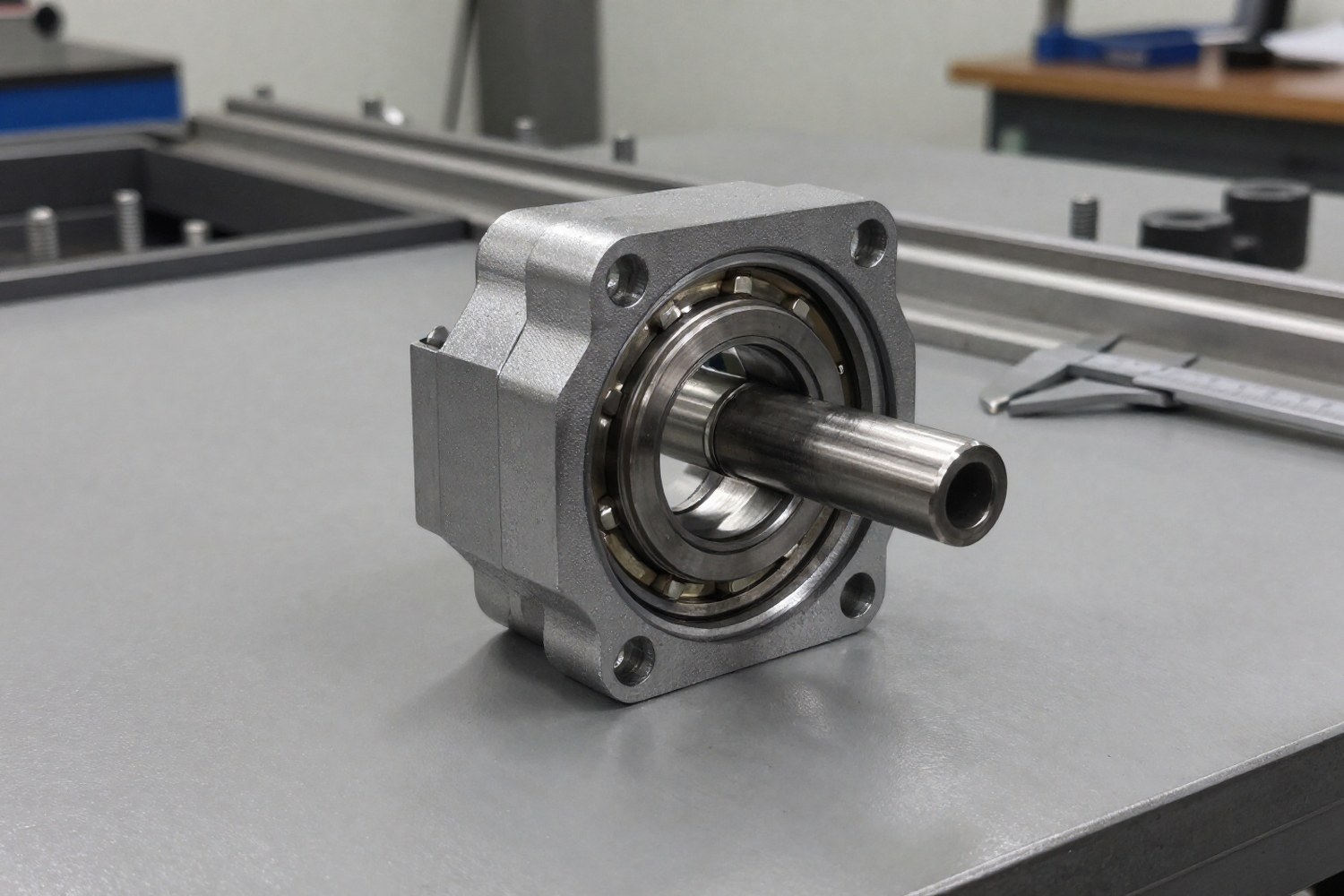

Разъёмные корпуса подшипников это узлы, которые крепят подшипники качения на валах. Корпус состоит из основания и крышки, поэтому подшипниковый узел доступен без снятия вала и соседних деталей. Главное преимущество, экономия времени при обслуживании и замене изношенных элементов.
В тяжёлых условиях эксплуатации (высокие нагрузки, запылённость, агрессивные среды) надёжность подшипникового узла зависит не только от характеристик самого подшипника:
- Жёсткость конструкции — предотвращает деформацию и перекосы, которые снижают ресурс подшипника.
- Материал корпуса — определяет коррозионную стойкость, теплоотвод и способность гасить вибрации.
- Система уплотнений — защищает внутреннее пространство от абразивов и влаги.
Конструктивные типы разъемных корпусов
Разъёмные корпуса различаются по способу монтажа и конфигурации крепежа. Тип выбирают исходя из геометрии узла установки и характера нагрузок.
| Тип корпуса | Обозначение серии | Конструктивная особенность | Применение |
|---|---|---|---|
| Стоячий (Pillow Block) | SNL, SN | Крепление на горизонтальную поверхность через лапы. Наиболее распространённый тип. | Конвейеры, вентиляторы, насосы с горизонтальным валом. |
| Фланцевый (Flange) | SAF, SDAF | Крепление на вертикальную или наклонную поверхность через круглый или квадратный фланец. Часто использует подшипники большего размера, чем диаметр вала, для повышения грузоподъёмности. | Целлюлозно-бумажная промышленность, дробилки, где требуется компактное крепление. |
| Натяжной (Tension Mount) | SNV, SNT | Встроенный механизм натяжения, позволяющий регулировать положение подшипника на коническом валу без снятия стопорных колец. | Оборудование с коническими валами, требующее частой регулировки натяга. |
| Подвесной (Take-up) | SNU, SNH | Конструкция с возможностью осевой регулировки для компенсации удлинения ремней или цепей. | Приводы с гибкими передачами (ременные, цепные). |
Для тяжёлых условий эксплуатации подходят корпуса с усиленной конструкцией, например, серия SAF с увеличенным диаметром подшипника относительно вала. Они обеспечивают больший запас прочности и лучше выдерживают ударные нагрузки.
Материалы корпусов и их свойства
Материал корпуса определяет механическую прочность, коррозионную стойкость и теплоотвод. В промышленности применяют три основные группы материалов. Для тяжёлых условий важен модуль упругости (модуль Юнга): чем он выше, тем меньше корпус прогибается под нагрузкой и тем дольше сохраняет соосность подшипника.
| Параметр | Серый чугун (GG25/30) | Ковкий чугун (GGG40/50) | Нержавеющая сталь (AISI 304/316) |
|---|---|---|---|
| Предел прочности (МПа) | 220–300 | 400–500 | 500–700 |
| Модуль упругости (ГПа) | 110–130 | 170–190 | 190–200 |
| Теплопроводность (Вт/м·К) | 45–55 | 35–40 | 15–20 |
| Коррозионная стойкость | Низкая | Средняя | Высокая |
| Демпфирование вибраций | Высокое | Среднее | Низкое |
Серый чугун, стандарт для большинства применений, поскольку он хорошо гасит вибрации. Ковкий чугун берут при ударных нагрузках. Нержавейка нужна в пищевой и химической промышленности, но требует усиленного охлаждения из-за низкой теплопроводности.
Системы уплотнений для тяжелых условий
При сильной запылённости, наличии влаги или химических агентов корпус должен защитить подшипник. Обычные манжетные уплотнения часто не справляются с крупными абразивными частицами, поэтому применяют многоступенчатые системы.
| Тип уплотнения | Принцип действия | Эффективность в тяжелых условиях | Недостатки |
|---|---|---|---|
| Лабиринтное | Создаёт извилистый путь для проникновения загрязнений. Контакт с валом отсутствует. | Высокая при наличии зазора. Не чувствительно к мелкой пыли. | Требует точной центровки. Не защищает от жидкостей под давлением. |
| Контактное (манжетное) | Эластичная кромка прижата к валу. Создаёт герметичный барьер. | Надёжная защита от влаги и мелкой пыли. | Износ кромки, нагрев от трения, чувствительность к крупным частицам. |
| Таконитовое (Tolcon) | Комбинация лабиринта и контактного элемента с твёрдосплавной кромкой. Самозатачивается. | Максимальная защита от абразивной пыли и влаги. Ресурс в 2–3 раза выше стандартных. | Высокая стоимость, сложность замены. |
| Фетровое | Волокнистый материал, пропитанный смазкой. Работает как фильтр. | Дополнительная защита от пыли, удержание смазки. | Используется только как дополнительный барьер, не для основной герметизации. |
На заметку: В экстремальных условиях (угольные шахты, цементные заводы) применяют комбинированные системы: таконитовое уплотнение + V-образное кольцо + лабиринт. Трёхступенчатая защита, где каждый элемент берёт на себя свою долю нагрузки по фильтрации.
Технические расчеты и подбор
Чтобы подшипниковый узел отработал положенный срок, расчёты должны учитывать реальные условия. Каталогные данные редко показывают, как влияют загрязнение и неверная смазка. Считают по ISO 281.
Расчет эквивалентной динамической нагрузки
Для сферических роликоподшипников, которые чаще всего ставят в разъёмные корпуса, эквивалентная нагрузка P вычисляется так:
Где:
- F_r, радиальная нагрузка (Н);
- F_a, осевая нагрузка (Н);
- X, коэффициент радиальной нагрузки;
- Y, коэффициент осевой нагрузки.
Расчет номинального ресурса L10h
Базовый ресурс подшипника в часах L_{10h\_base} считается по формуле:
Где:
- n, частота вращения (об/мин);
- C, динамическая грузоподъёмность (Н);
- p, показатель степени (3 для шариковых, 10/3 для роликовых подшипников).
Коррекция ресурса для тяжелых условий
В реальных условиях базовый ресурс L_{10h\_base} пересчитывают с учётом коэффициента надёжности a_1 и коэффициента условий эксплуатации a_{ISO}:
Коэффициент a_{ISO} учитывает качество смазки, загрязнение и усталостные свойства материалов. В тяжёлых условиях (загрязнённая среда, неидеальная смазка) он может падать до 0,2–0,5, что сильно сокращает расчётный ресурс. a_1 зависит от требуемой вероятности безотказной работы: 0,91 для 90% надёжности, 0,62 для 99%.
Расчет теплоотведения
Тепло, выделяющееся в подшипнике, должно уходить через корпус. Если тепло не отводится — узел перегревается. Тепловой поток Q описывается уравнением:
Где k, коэффициент теплопередачи материала корпуса, A, площадь поверхности, \Delta T, разница температур между корпусом и окружающей средой. При выборе материала: теплопроводность нержавейки в 3 раза ниже, чем у чугуна, поэтому в узлах с высоким тепловыделением часто нужны дополнительные меры охлаждения, рёбра, вентиляторы.
Стандартные серии и совместимость
Разъёмные корпуса стандартизированы, компоненты взаимозаменяемы. Основные серии в международной практике:
- SNL — стоячие корпуса для сферических роликоподшипников. Стандартное решение для большинства конвейерных систем.
- SAF — фланцевые корпуса. Часто используются в целлюлозно-бумажной промышленности благодаря компактности и высокой грузоподъёмности.
- SNU — подвесные корпуса с регулировкой натяга. Применяются в приводных механизмах с ремнями.
- SNV — натяжные корпуса для конических валов. Позволяют быстро регулировать зазор без демонтажа.
Все серии разработаны с учётом стандартов ISO и DIN, подшипники разных производителей совместимы, если соблюдены размерные ряды.
Монтаж, обслуживание и мониторинг
Правильная установка и регулярное обслуживание обеспечивают заявленный ресурс узла. Около 30% отказов подшипниковых узлов происходят из-за ошибок при монтаже.
Ключевые этапы монтажа
- Подготовка поверхности: Плоскость установки должна быть чистой, ровной (отклонение не более 0,1 мм/м) и без коррозии. Неровности вызывают перекос корпуса и неравномерное распределение нагрузки.
- Установка подшипника: При нагреве подшипника температура не должна превышать 120°C. Нагрев открытым пламенем запрещён. Посадка на вал с рекомендуемым натягом.
- Затяжка крепежа: Болты тянут крест-накрест, соблюдая моменты из каталога. Перетяжка деформирует корпус, недотяжка даёт люфт и вибрацию. Лучше использовать динамометрические ключи.
- Смазка: Объём смазки, по рекомендациям производителя. Избыток повышает температуру из-за сопротивления вращению. В тяжёлых условиях применяют синтетические или высокотемпературные смазки.
- Заземление: Если стоит частотный преобразователь (ЧП), подшипник нужно заземлить (через токопроводящие кольца или смазку), иначе появится электрокоррозия.
Чек-лист проверки перед пуском
- Плоскость основания прилегает к фундаменту без зазоров.
- Моменты затяжки болтов проверены динамометрическим ключом.
- Вал вращается свободно, без заеданий.
- Уплотнения установлены правильно, без перекосов.
- Система смазки заполнена, утечек нет.
- Подшипник заземлён (если требуется).
Мониторинг состояния
В тяжёлых условиях внедряют предиктивное обслуживание:
- Вибромониторинг: Рост вибрации на частотах, соответствующих дефектам колец или тел качения, ранний признак износа.
- Термоконтроль: Температура корпуса выше нормы (обычно на 10–15°C выше температуры окружающей среды) указывает на проблемы со смазкой или перегрузку.
- Визуальный контроль уплотнений: Регулярно проверяйте целостность манжет и таконитовых колец. Меняйте уплотнения до полного износа, повреждённое уплотнение быстро выводит подшипник из строя.
Примечание: В агрессивных средах (химическая промышленность, морская техника) интервалы технического обслуживания сокращают в 1,5–2 раза по сравнению с нормальными условиями.
Типичные отказы и способы их предотвращения
| Тип отказа | Причина | Способ предотвращения |
|---|---|---|
| Усталостное выкрашивание | Превышение нагрузки, усталость материала | Корректный подбор подшипника по грузоподъёмности, снижение пиковых нагрузок. |
| Абразивный износ | Проникновение пыли через уплотнения | Использование таконитовых уплотнений, регулярная очистка корпуса. |
| Коррозия | Воздействие влаги или химикатов | Использование нержавеющих корпусов и подшипников с коррозионностойкими покрытиями. |
| Электрокоррозия | Ток через подшипник от ЧП или статическое электричество | Установка токопроводящих колец, использование изолированных подшипников или заземляющих устройств. |
| Перегрев | Недостаток смазки, избыточная нагрузка, плохой теплоотвод | Контроль уровня смазки, улучшение вентиляции, пересчёт теплоотвода. |
| Деформация корпуса | Недостаточная жёсткость, перетяжка болтов | Выбор материала с высоким модулем упругости, контроль моментов затяжки. |
