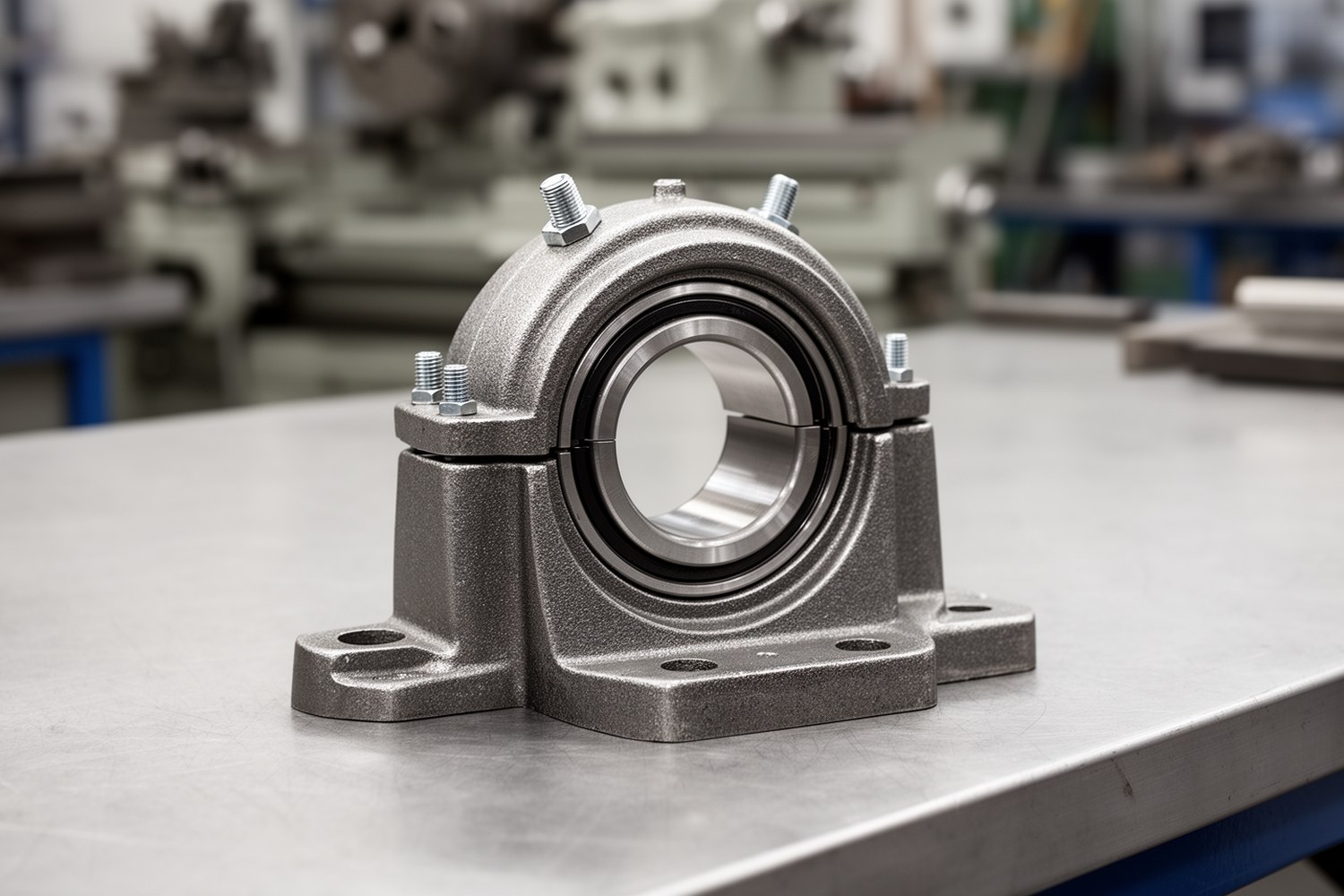

Разъёмные корпуса подшипников применяют там, где подшипниковый узел должен быть доступен для монтажа, осмотра и ремонта без полной разборки машины. Такой корпус обычно состоит из основания и съёмной крышки, между которыми размещают подшипник, уплотнения, фиксирующие элементы и смазку. В отличие от неразъёмной опоры, он позволяет быстрее обслуживать валовую линию, но требует аккуратной установки, достаточной жёсткости основания и правильного выбора уплотнений.
- Разъёмный корпус подшипника фиксирует положение подшипника, воспринимает нагрузку от вала, удерживает смазку и защищает рабочую зону от загрязнений.
- Корпус не равен полной подшипниковой опоре: опора может включать сам подшипник, закрепительные втулки, кольца, торцевые крышки, уплотнения и смазочные элементы.
- При подборе учитывают тип подшипника, диаметр вала, направление нагрузки, скорость вращения, температуру, пыль, влагу, вибрации и доступность обслуживания.
Что такое разъёмный корпус подшипника
Разъёмный корпус подшипника представляет собой корпусную опору из нижней части, основания, и верхней части, крышки. Крышка крепится к основанию болтами, а линия их соединения образует стыковочную плоскость. Внутри корпуса выполнено посадочное место: обработанная поверхность, по которой наружное кольцо подшипника или его установочные элементы занимают заданное положение.
Главная особенность такой конструкции состоит в доступе к подшипнику сверху. При ремонте не всегда нужно снимать вал, муфты, шкивы или соседние детали. Достаточно освободить крышку, разобрать уплотнения и выполнить ревизию узла в пределах допустимой технологии обслуживания.
В каталогах разъёмные корпуса для подшипников могут называться корпусами SNL, корпусами SN, корпусами SE/SNV или разъёмными подшипниковыми опорами. При заказе нужно уточнять, речь идёт только о корпусе или об опоре в сборе с подшипником, уплотнениями, кольцами и смазочными элементами.
Назначение и принцип работы
Корпус подшипникового узла работает как силовая и защитная оболочка. Нагрузка от вала передаётся через подшипник на посадочное место корпуса, затем на основание машины или раму. Одновременно корпус удерживает смазку в рабочей зоне, ограничивает попадание пыли и влаги, помогает отводить тепло от подшипника и задаёт положение вала относительно соседних механизмов.
Механическая функция
Корпус воспринимает радиальные, а в некоторых схемах и осевые составляющие нагрузки. Его жёсткость должна быть достаточной, чтобы подшипник не работал с перекосом и локальной перегрузкой дорожек качения.
Эксплуатационная функция
Разъёмная конструкция упрощает замену смазки, контроль состояния уплотнений, демонтаж подшипника и проверку посадочных поверхностей без глубокой разборки оборудования.
Где применяются
Разъёмные корпуса для подшипников используют в оборудовании с протяжёнными валами и регулярным обслуживанием: конвейерах, вентиляторах, дробилках, мельницах, насосных агрегатах, редукторах, бумагоделательных машинах, сушильных барабанах и транспортных механизмах. В таких узлах особенно важны доступ к крышке, контроль смазки и возможность заменить элементы без демонтажа всей валовой линии.
Конструкция и основные элементы
Внешне разъёмный подшипниковый корпус выглядит простой деталью, но внутри него есть несколько функциональных зон. Ошибка в любой из них может привести к нагреву, шуму, утечке смазки или снижению ресурса подшипника.
| Элемент | Функция | Практическое значение |
|---|---|---|
| Основание | Передаёт нагрузку на раму или фундамент | Требует ровной опорной поверхности и достаточной жёсткости крепления |
| Крышка | Закрывает посадочную зону и прижимается к основанию болтами | Не должна устанавливаться с перекосом или заменяться между разными корпусами без проверки совместимости |
| Посадочное место | Центрирует подшипник или установочную втулку | Повреждения и забоины ухудшают посадку и вызывают вибрацию |
| Болтовое соединение крышки | Сохраняет геометрию разъёма | Недостаточная затяжка может вызвать раскрытие стыка, избыточная - деформацию корпуса |
| Крепёж к основанию | Фиксирует корпус на раме | Должен соответствовать направлению нагрузки и состоянию опорной плиты |
| Уплотнения | Защищают подшипник от среды и удерживают смазку | Выбираются по скорости, пыли, влаге, температуре и требованиям к обслуживанию |
| Смазочные каналы и ниппели | Позволяют подавать смазку к рабочей зоне | Требуют совместимости со схемой смазки и контроля объёма смазочного материала |
| Фиксирующие кольца и торцевые крышки | Ограничивают осевое смещение и закрывают торец узла | Используются по схеме установки вала и подшипника |
Детали корпуса крупным планом

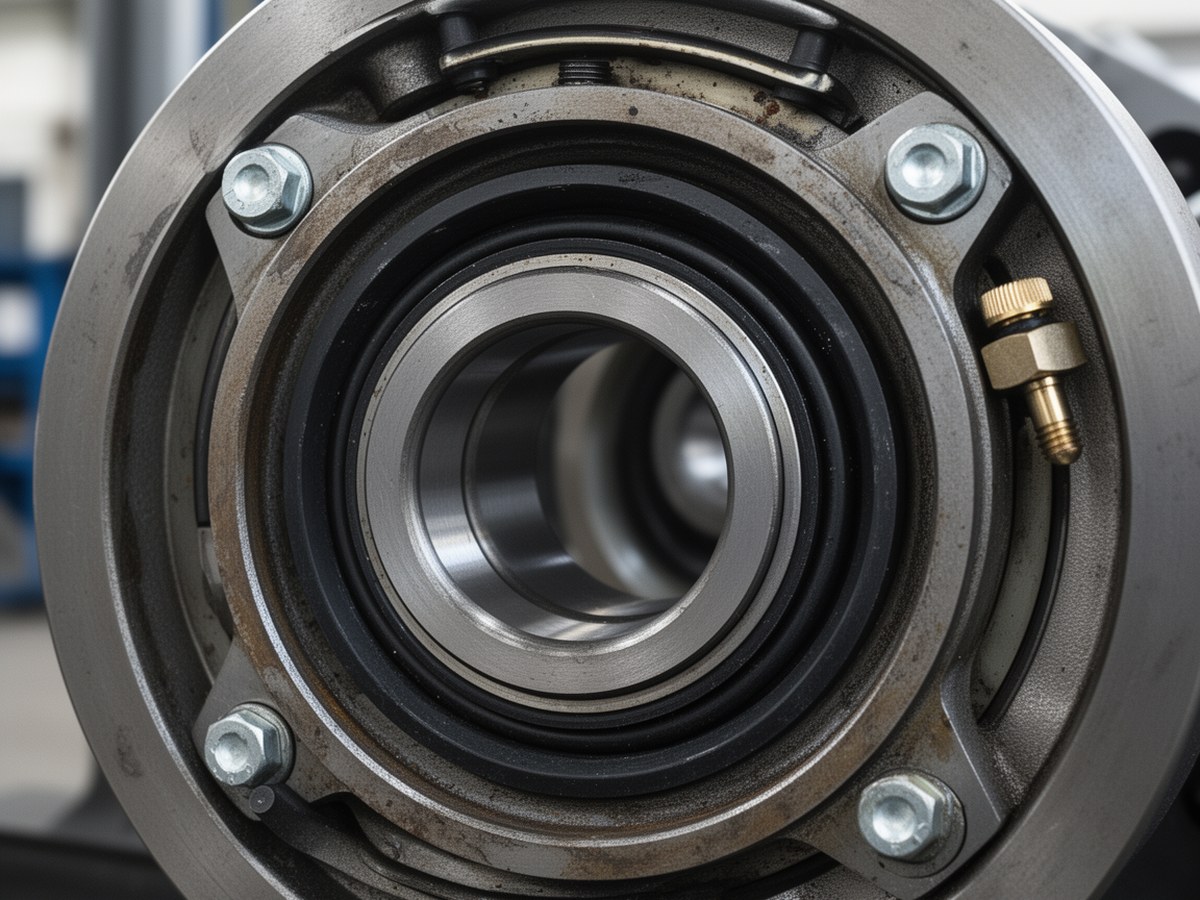

Фото помогает показать посадочное место, крепёж, смазочный ниппель и зоны установки уплотнений.
Типовые исполнения
На практике подшипниковый корпус выбирают не как универсальную деталь, а как часть конкретной компоновки машины. Стационарные разъёмные корпуса устанавливают на горизонтальную плиту или раму. Это распространённое решение для валов конвейеров, вентиляторов и приводных узлов, где нагрузку удобно передавать вниз через основание корпуса.
Фланцевые варианты крепят к вертикальной стенке, торцевой плите или компактной раме. Они удобны при ограниченном месте и нестандартной компоновке, но требуют особенно жёсткой монтажной плоскости: тонкая стенка или слабый фланец могут дать перекос, из-за которого подшипник начнёт греться и шуметь.
Для тяжёлых условий используют усиленные корпуса с более массивным основанием, увеличенной площадью опоры, развитой ребристостью и крепежом повышенной прочности. Они уместны при ударных нагрузках, вибрации, работе в дробильном, горнодобывающем, металлургическом и транспортном оборудовании.
Модульные серии позволяют сочетать один базовый корпус с разными уплотнениями, торцевыми крышками, закрепительными втулками и вариантами смазки. Это удобно для унификации парка оборудования, но не отменяет проверки посадок, допустимых нагрузок, ограничений по частоте вращения и требований к обслуживанию.
Фиксирующая и плавающая опора
В валовых линиях часто используют пару опор с разными функциями. Фиксирующая опора ограничивает осевое перемещение вала и воспринимает осевую составляющую нагрузки. Плавающая опора допускает небольшое осевое перемещение, чтобы компенсировать тепловое удлинение вала и не создавать лишних напряжений в подшипнике. Для этих схем могут применяться разные фиксирующие кольца, торцевые крышки и способы установки подшипника.
Материалы корпусов
Материал влияет на прочность, жёсткость, демпфирование вибраций, массу, теплопроводность и стойкость к среде. Для большинства промышленных узлов применяют чугунные корпуса, но при ударах, малой массе или агрессивной среде могут потребоваться другие решения.
| Материал | Сильные стороны | Ограничения | Где применяют |
|---|---|---|---|
| Серый чугун | Хорошо отливается, гасит вибрации, подходит для серийных корпусов | Сравнительно хрупок при ударных нагрузках | Стандартные узлы со спокойной нагрузкой и нормальными условиями среды |
| Высокопрочный чугун | Выше прочность и вязкость, лучше переносит переменные нагрузки | Дороже и технологически сложнее серого чугуна | Нагруженные опоры, вибрационные и транспортные механизмы |
| Стальное литьё | Высокая ударная вязкость и несущая способность | Больше стоимость, ниже демпфирование по сравнению с чугуном | Тяжёлые режимы, ударные нагрузки, крупные промышленные агрегаты |
| Алюминиевые сплавы | Малая масса, хорошая теплопроводность, коррозионная стойкость | Ограниченная прочность и чувствительность к повреждению посадок | Лёгкие конструкции, специальные машины, умеренные нагрузки |
| Полимерные и композитные материалы | Коррозионная стойкость, малая масса, электрическая изоляция в отдельных исполнениях | Ограничения по температуре, жёсткости и длительной нагрузке | Агрессивные среды, влажные зоны, специальные технологические линии |
Во влажных, моечных и химически активных средах дополнительно учитывают защиту поверхности: окраску, антикоррозионное покрытие, исполнение из нержавеющих материалов или композитный корпус. Защитный слой не должен ухудшать посадочные поверхности и стыковочную плоскость.
Материал корпуса нельзя выбирать только по прочности. Для подшипника важны также жёсткость основания, точность посадки, стабильность геометрии при нагреве и способность корпуса отводить тепло.
Уплотнения и смазка
Уплотнение защищает внутренний объём корпуса от пыли, влаги, абразива и одновременно ограничивает вытекание смазки. Чем грязнее среда, тем выше требования к уплотнению. При этом более плотный контакт часто увеличивает трение и нагрев, поэтому выбор связан со скоростью вращения, температурой и доступностью обслуживания.
| Тип уплотнения | Особенности | Условия применения |
|---|---|---|
| Фетровое | Простое контактное уплотнение с базовой защитой | Умеренная пыль, невысокие скорости, регулярное обслуживание |
| Манжетное | Рабочая кромка контактирует с валом или втулкой | Влага, смазка пластичного типа, средние скорости при контроле износа кромки |
| Лабиринтное | Создаёт извилистый путь для загрязнений без жёсткого контакта | Высокие скорости, пыльная среда, узлы с требованиями к низкому трению |
| V-образное | Эластичный элемент отбрасывает загрязнения и работает как дополнительный барьер | Влажные и запылённые зоны, наружная защита основного уплотнения |
| Комбинированное | Сочетает несколько барьеров, например лабиринт и контактную кромку | Тяжёлые условия, абразивная пыль, брызги, повышенные требования к чистоте смазки |
Для большинства разъёмных корпусов используют пластичную смазку. Она хорошо удерживается внутри корпуса, подходит для периодического пополнения через ниппель и удобна в обслуживании. Масляная ванна или циркуляционная смазка применяются в более скоростных, нагруженных или тепловыделяющих узлах, где требуется интенсивный отвод тепла и стабильная подача масла.
Смазочный материал должен соответствовать частоте вращения, температуре, нагрузке, типу подшипника и уплотнению. Избыточная смазка не всегда полезна: она может увеличить перемешивание, температуру и давление на уплотнения.
Как выбрать разъёмный корпус
Подбор начинается с подшипника и вала, но не заканчивается размером посадочного отверстия. Один и тот же диаметр вала может работать в спокойном вентиляторе, ударном конвейере или мокрой технологической зоне, и требования к корпусу будут разными.
- Определяют тип подшипника, диаметр вала, посадку и схему осевой фиксации.
- Проверяют радиальные и осевые нагрузки, удары, вибрации и направление действия силы.
- Оценивают скорость, температуру, тепловыделение и допустимый способ смазки.
- Выбирают уплотнение по пыли, влаге, абразиву, мойке и доступности обслуживания.
- Проверяют основание, крепёж, доступ к крышке, смазочным точкам и торцевым зонам.
| Критерий | Что проверяют | Почему это важно |
|---|---|---|
| Тип и размер подшипника | Серию, ширину, посадку, способ фиксации | Корпус должен соответствовать геометрии и схеме установки |
| Диаметр вала | Совместимость с подшипником, втулкой, уплотнением | Размер вала влияет на комплектующие, но сам по себе не определяет весь узел |
| Нагрузка | Радиальную и осевую составляющие, удары, вибрации | Недооценка нагрузки ведёт к раскрытию стыка, деформации посадки и снижению ресурса |
| Скорость вращения | Предельную скорость подшипника, уплотнения и смазки | Контактные уплотнения и избыток смазки могут ограничивать скорость |
| Температура | Рабочий диапазон корпуса, смазки, уплотнений | Нагрев меняет вязкость смазки, зазоры и состояние эластомеров |
| Среда | Пыль, вода, абразив, химическое воздействие | От среды зависит тип уплотнения и материал корпуса |
| Основание | Плоскостность, жёсткость, качество крепёжных мест | Слабая рама может деформировать даже правильно выбранный корпус |
| Обслуживание | Доступ к крышке, ниппелям, торцевым зонам | Недоступный узел сложнее смазывать, контролировать и ремонтировать |
Монтаж и эксплуатация
Перед установкой проверяют состояние опорной поверхности: она должна быть чистой, ровной и достаточно жёсткой. Забоины, окалина, перекос плиты или остатки старой прокладки могут исказить положение корпуса. Посадочные поверхности корпуса и подшипника очищают, но не дорабатывают произвольно, если это не предусмотрено ремонтной технологией.
Корпуса на одной валовой линии выставляют по соосности. Перекос вызывает неравномерное распределение нагрузки в подшипнике, рост температуры, шум и вибрацию. Болты крепления основания и крышки затягивают в установленной последовательности с контролем момента, если он задан производителем или проектной документацией.
Уплотнения устанавливают без повреждения рабочих кромок и перекручивания эластичных элементов. После сборки закладывают первичную смазку в количестве, соответствующем типу подшипника и скорости. При первом пуске контролируют температуру корпуса, шум, вибрацию, утечку смазки и состояние крепежа. Повторная проверка после короткой наработки помогает выявить ослабление болтов и ошибки сборки.
Крышки разъёмных корпусов обычно обрабатываются совместно с основанием. Поэтому крышку не следует переставлять с другого корпуса без проверки геометрии и рекомендаций производителя.
Типовые неисправности и причины
Отказ подшипникового узла не всегда начинается с самого подшипника. Часто первопричина связана с корпусом, основанием, уплотнением или смазкой.
| Признак | Возможная причина | Что проверить |
|---|---|---|
| Перегрев корпуса | Перекос, избыток смазки, неподходящая вязкость, слишком плотное уплотнение | Соосность, количество смазки, температуру, состояние уплотнений |
| Повышенная вибрация | Слабое основание, повреждение посадки, неправильная фиксация подшипника | Плоскостность рамы, затяжку болтов, состояние посадочного места |
| Утечка смазки | Износ или перекос уплотнения, переполнение корпуса, повышенное давление внутри | Тип смазки, объём заполнения, монтаж уплотнительных элементов |
| Раскрытие стыка | Недостаточная затяжка крышки, перегрузка, деформация основания | Болты крышки, следы смещения, соответствие нагрузки корпусу |
| Загрязнение смазки | Неподходящее уплотнение, повреждение торцевой крышки, мойка под давлением | Состояние уплотнений, наличие влаги, абразива и следов коррозии |
| Шум после сборки | Неправильная посадка подшипника, перекос крышки, загрязнение при монтаже | Чистоту сборки, посадку, момент затяжки, осевой зазор |
Расчётные проверки
Расчёты корпуса выполняют как часть проектной проверки подшипникового узла. Ориентировочные зависимости помогают понять физику процесса, но не заменяют расчёт по стандартам, условиям проекта и каталогам производителя.
Проверка напряжений в корпусе при радиальной нагрузке
σ ≈ Fr / Aeff ≤ [σ]где Fr - радиальная нагрузка на корпус, Aeff - эффективная несущая площадь опасного сечения, [σ] - допускаемое напряжение материала с учётом коэффициента запаса.
Оценка болтового соединения крышки
Fзат ≥ K · Fразд / nгде Fзат - требуемое усилие затяжки одного болта, Fразд - расчётное усилие, раскрывающее стык, n - число болтов, K - коэффициент запаса и условий работы.
Проверка жёсткости основания
f ≤ [f]Прогиб опорной плиты или рамы должен быть меньше допустимого значения, иначе корпус может деформироваться даже при достаточной прочности самого литья.
Тепловой баланс узла
Qвыд ≤ QотвТепловыделение от трения подшипника, уплотнений и смазки должно быть не выше тепла, которое корпус и окружающая среда способны отвести при рабочей температуре.
Ресурс самого подшипника рассчитывают отдельно по нагрузке, скорости, типу подшипника и условиям смазки. Корпус при этом должен обеспечивать условия работы, при которых расчётный ресурс не теряется из-за перекоса, загрязнения или перегрева. Окончательный подбор выполняют по документации конкретной серии корпуса, нормам проекта и фактическим условиям эксплуатации.
Краткая история развития
Исторически разъёмные корпуса развивались от простых литых чугунных опор к стандартизированным модульным решениям. Сначала основное внимание уделяли удобству установки и защите подшипника. Затем появились более точные посадочные поверхности, улучшенные уплотнения, унифицированные размеры, варианты для разных схем смазки и усиленные исполнения для тяжёлых условий.
Современный разъёмный корпус подшипника остаётся механически понятной деталью, но его надёжность зависит от сочетания факторов: материала, геометрии, уплотнения, смазки, крепления, основания и качества монтажа. В новых узлах также могут предусматриваться точки контроля температуры, вибрации и состояния смазки, но базовые требования к соосности, чистоте и жёсткости основания остаются ключевыми.
