Для вибрационных машин критичен не только подшипник, но и весь подшипниковый узел: корпус, основание, крепёж, уплотнения и смазка. Ошибка на любом из этих уровней приводит к типовым отказам, самоотвинчиванию, фреттингу, перегреву и утечке смазки.
- Проверяют систему целиком: нагрузка, частоты, среда, сервис.
- Отдельно контролируют зону «корпус-основание»: проскальзывание, фреттинг, потерю преднатяга болтов при вибрации.
- После пуска ведут тренды температуры, вибрации и состояния крепежа.
Границы применимости: расчёты ниже подходят для предварительного выбора и пусковой оценки. Это не расчёт ресурса и не верификация прочности по стандартам.
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Loctite 243, 50 мл2 650 ₽ Без НДС
Область применения и исходные данные

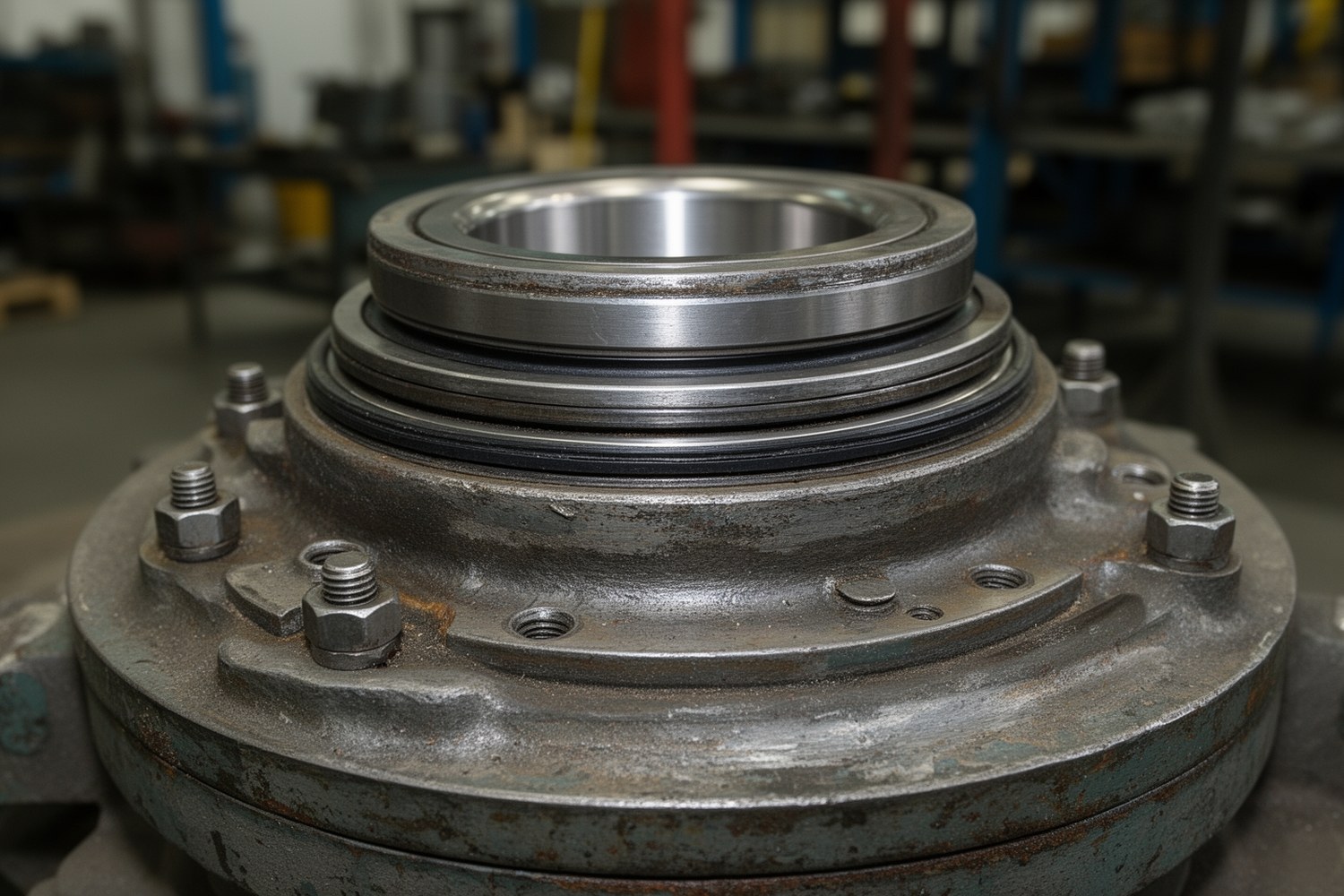

Разъёмный корпус подшипника применяют там, где важны ремонтопригодность без снятия вала и стабильная работа при переменных нагрузках. Типичные объекты: грохоты, питатели, виброконвейеры.
До выбора фиксируют диапазон частот возбуждения, амплитуды, радиальную и осевую нагрузки, температуру, запылённость, влагу и доступные окна обслуживания.
Алгоритм инженерного выбора
- Соберите исходные данные по режиму, среде и сервису.
- Выберите схему корпуса и основания по жёсткости и доступной площади опоры.
- Оцените резонанс узла «корпус-основание» и допустимость виброизоляции подшипникового узла.
- Назначьте крепёж: класс прочности, преднатяг, метод стопорения, регламент повторной протяжки.
- Подберите уплотнения и смазку под сочетание «пыль + влага + амплитуда».
- Подтвердите решение пусковыми измерениями и настройте пороги мониторинга.
Конструкция разъёмного корпуса для вибрационного узла
| Решение | Плюсы | Ограничения |
|---|---|---|
| Усиленное основание и рёбра | Меньше деформаций посадки | Рост массы, возможный сдвиг собственной частоты |
| Увеличенная площадь опоры | Ниже контактные напряжения, меньше риск фреттинга | Нужна ровная и жёсткая база |
| Разнесённые точки крепления | Выше устойчивость к опрокидывающим моментам | Чувствительно к ошибкам центровки |
Материалы корпуса и демпфирование
Материал выбирают по балансу: демпфирование, усталостная прочность, жёсткость, коррозионная стойкость и технологичность.
| Материал | Сильная сторона | Ограничение |
|---|---|---|
| Высокопрочный чугун | Хорошее демпфирование и стабильность | Чувствительность к ударным перегрузкам вне расчёта |
| Сталь | Высокая прочность при пиках нагрузки | Ниже собственное демпфирование |
| Лёгкие сплавы/композиты | Снижение массы | Требуют аккуратной проверки усталости и температурного режима |
Крепёж и виброустойчивость соединений
Главный риск, потеря преднатяга болтов при вибрации. Поэтому важны момент, последовательность затяжки и корректное стопорение.
| Элемент регламента | Практическое правило |
|---|---|
| Первичная затяжка | Крест-накрест, ступенями 30% → 60% → 100% момента |
| Контроль после сборки | Контрольный проход через 15–30 минут |
| Повторная протяжка | Через 2–8 часов или после 105–106 циклов, затем через 24 часа и далее по тренду |
| Одноразовые стопорящие элементы | Обязательная замена при каждом разборе |
| Браковка крепежа | Повреждение резьбы, вытяжка, следы проворота, контактная коррозия |

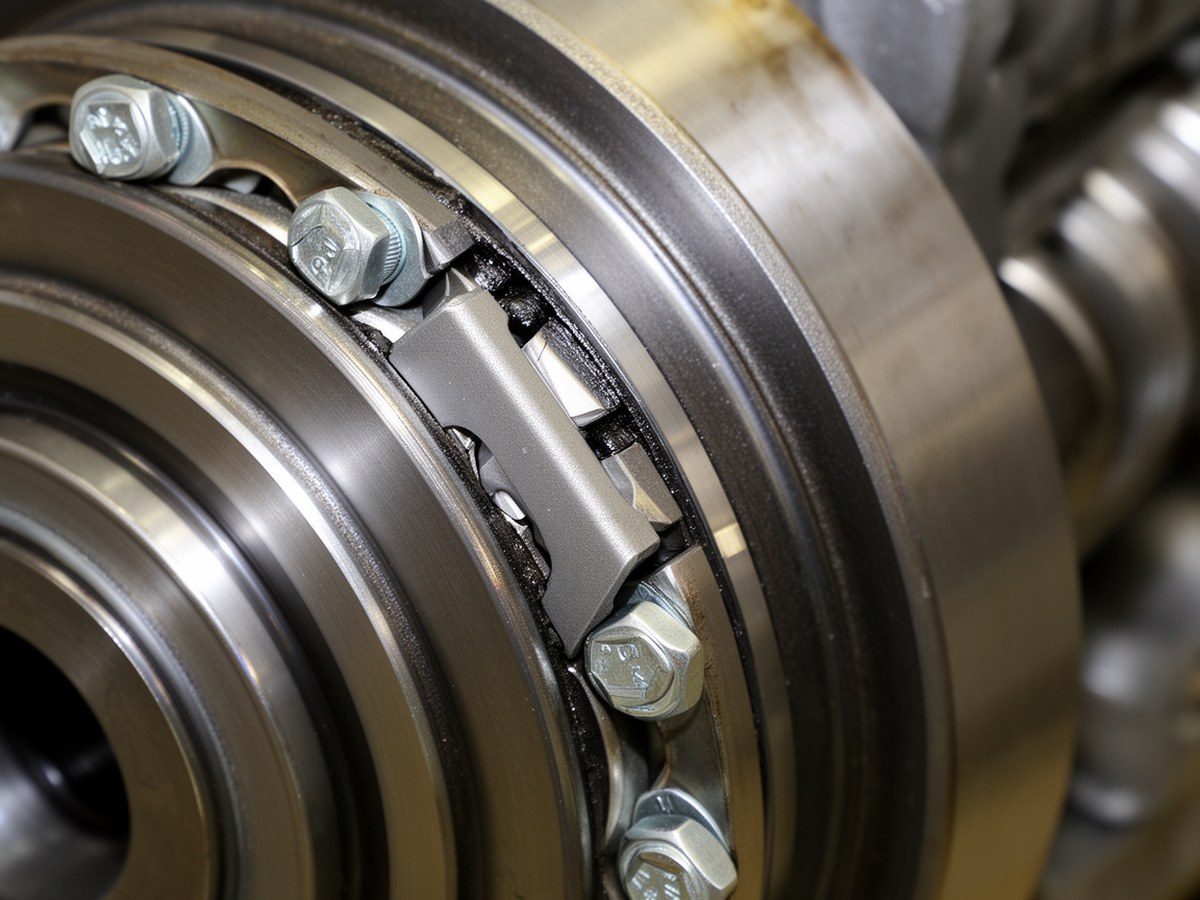

Фиксация резьбовых соединений
Разместить перед таблицей регламента крепежа.
Уплотнения и смазка при пыли, влаге и вибрации
В тяжёлых условиях уплотнение рассматривают как систему барьеров.
- Если преобладает пыль, выбирают лабиринт или комбинированную схему.
- Если высокая частота и малое биение, приоритет у бесконтактных решений.
- Если одновременно действуют пыль, влага и высокая амплитуда, применяют многоступенчатую защиту и сокращают интервал ревизий.
Смазка должна быть механически стабильной, водостойкой и совместимой с материалом уплотнений. При выбросе смазки сначала проверяют перекос, биение, нагрев и преднатяг, а не увеличивают подачу.
Расчётные проверки (предварительная оценка)
1) Запас против сдвига корпуса:
S_slip = (μ · ΣF_pre) / F_t
Целевой ориентир: S_slip > 1.5.
2) Собственная частота узла:
f_n = (1 / 2π) · √(k_eq / m_eq)
Для отстройки обычно принимают |f_exc − f_n| / f_n ≥ 0.2…0.3.
3) Динамический коэффициент:
K_d = F_dyn / F_stat
4) Разгрузка преднатяга:
η = ΔF / F_pre
Ориентир: η < 0.2…0.3.
5) Тепловая оценка:
ΔT ≈ P_loss / (h · A)
Короткий пример: при f_n = 22 Гц и f_exc = 18 Гц расхождение составляет 18%. Это близко к резонансной зоне, поэтому нужно менять жёсткость, массу или схему изоляции.
Проверка резонансных зон на пуске и останове
- Снимите тренд вибрации на разгоне и выбеге.
- Отметьте участки с узким пиком амплитуды.
- Если узел долго работает вблизи пика, скорректируйте k_eq, m_eq или профиль разгона.
Частая ошибка, чрезмерно «мягкая» опора без проверки переходных режимов. В итоге появляется новый резонанс в системе «корпус-основание».
Монтаж, пуск и контроль состояния
Монтаж разъёмного корпуса подшипника: чистая база, ровная плоскость разъёма, правильная последовательность затяжки, уплотнения без перекоса.
| Ошибка монтажа | Как проявляется | Что делать |
|---|---|---|
| Перекос корпуса | Локальный перегрев, рост 1× гармоники | Проверить плоскостность и повторно центрировать узел |
| Загрязнение плоскости разъёма | Утечка смазки, неравномерный прижим | Разобрать, очистить, проверить контакт |
| Нарушена последовательность затяжки | Падение момента после пуска | Повторить затяжку по карте моментов |
Ориентиры мониторинга (уточняют внутренним регламентом и типом машины):
- Температура: предупреждение при росте > 10–15 °C/ч после выхода на режим; аварийный порог при устойчивом превышении базового уровня более чем на 20 °C.
- Виброскорость RMS: оценка по принятой зоне стандарта (например, ISO 20816); практичный внутренний триггер, рост на 25% от базовой линии как предупреждение и на 50% как аварийный сигнал.
- Крепёж: внеплановый осмотр при потере контрольного момента более 10% в любой точке группы.
- Смазка: внеплановый осмотр при устойчивой утечке, потемнении или резком изменении консистенции за один межсервисный интервал.
Карта диагностики: дефект → признак → тест → действие
| Дефект | Измеряемый признак | Подтверждающий тест | Действие |
|---|---|---|---|
| Самоотвинчивание | Падение момента, рост вибрации | Контроль момента и меток смещения | Пересборка, корректный преднатяг, новое стопорение |
| Фреттинг в соединении корпус-основание | Бурый налёт, микрозадиры | Разборка стыка, контроль пятен контакта | Повысить жёсткость базы, увеличить S_slip, восстановить поверхность |
| Перегрев | Устойчивый рост температуры | Проверка центровки, смазки, трения уплотнений | Корректировка сборки и режима смазки |
| Утечка смазки | Следы выброса, загрязнение вокруг узла | Проверка биения и кромок уплотнения | Замена уплотнения, устранение перекоса, корректировка дозирования |
Надёжность узла подтверждают не одной величиной, а совпадением четырёх условий: нет резонансной зоны в рабочем диапазоне, преднатяг стабилен, уплотнения удерживают среду, температура остаётся под контролем.
